Подрібнювач грубих кормів

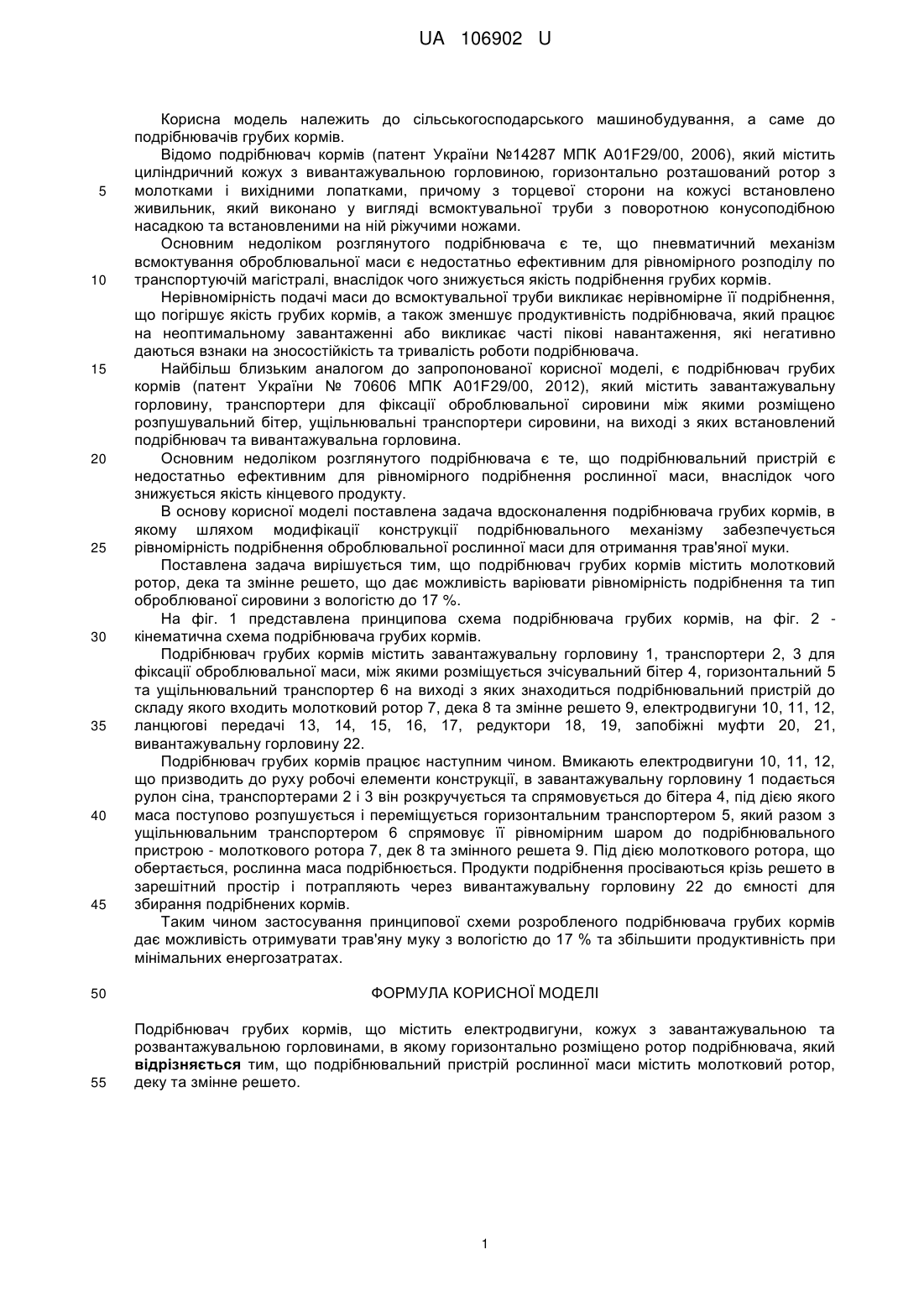

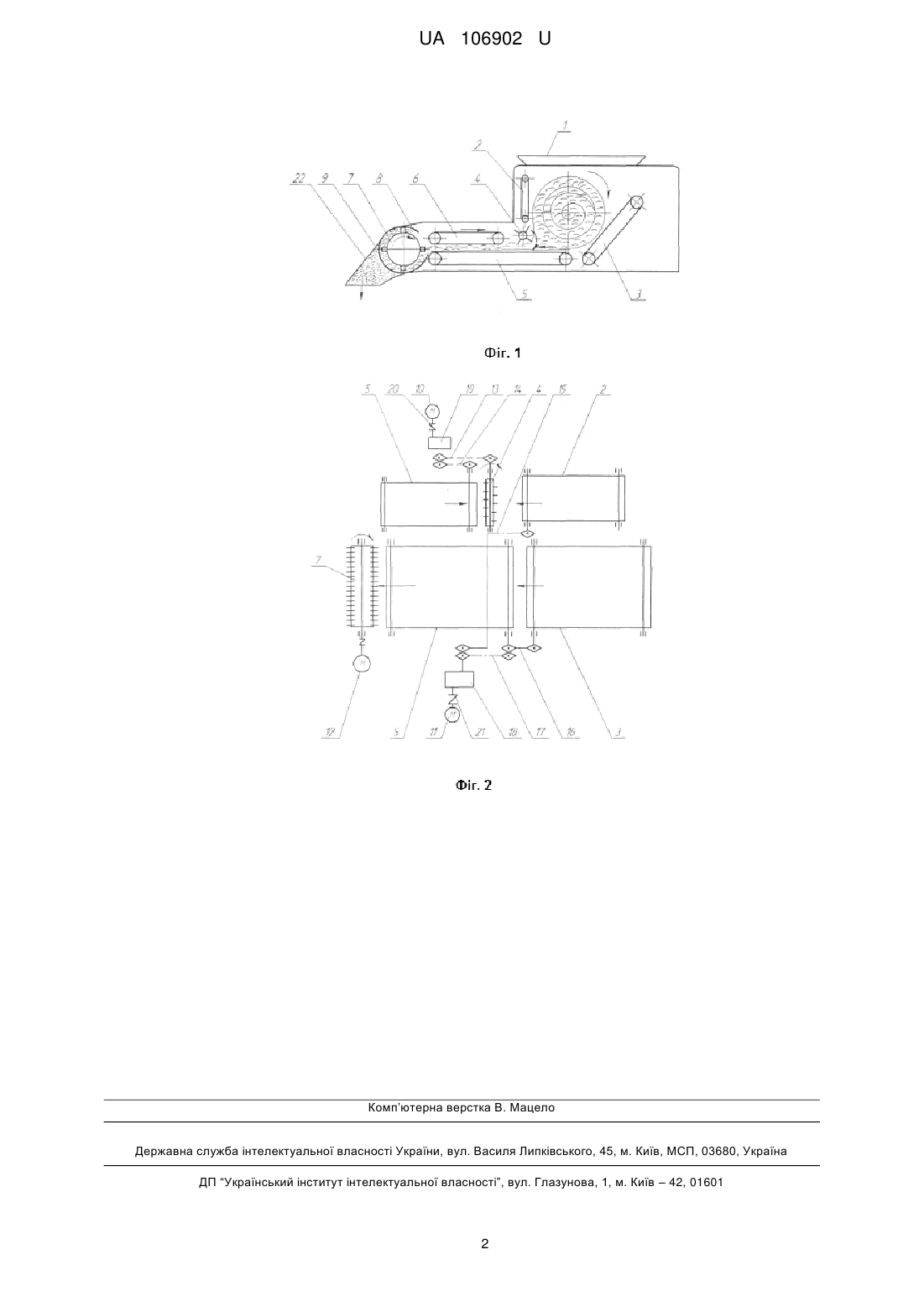

Реферат: Подрібнювач грубих кормів містить електродвигуни, кожух з завантажувальною та розвантажувальною горловинами, в якому горизонтально розміщено ротор подрібнювача. Подрібнювальний пристрій рослинної маси містить молотковий ротор, деку та змінне решето. UA 106902 U (54) ПОДРІБНЮВАЧ ГРУБИХ КОРМІВ UA 106902 U UA 106902 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до подрібнювачів грубих кормів. Відомо подрібнювач кормів (патент України №14287 МПК A01F29/00, 2006), який містить циліндричний кожух з вивантажувальною горловиною, горизонтально розташований ротор з молотками і вихідними лопатками, причому з торцевої сторони на кожусі встановлено живильник, який виконано у вигляді всмоктувальної труби з поворотною конусоподібною насадкою та встановленими на ній ріжучими ножами. Основним недоліком розглянутого подрібнювача є те, що пневматичний механізм всмоктування оброблювальної маси є недостатньо ефективним для рівномірного розподілу по транспортуючій магістралі, внаслідок чого знижується якість подрібнення грубих кормів. Нерівномірність подачі маси до всмоктувальної труби викликає нерівномірне її подрібнення, що погіршує якість грубих кормів, а також зменшує продуктивність подрібнювача, який працює на неоптимальному завантаженні або викликає часті пікові навантаження, які негативно даються взнаки на зносостійкість та тривалість роботи подрібнювача. Найбільш близьким аналогом до запропонованої корисної моделі, є подрібнювач грубих кормів (патент України № 70606 МПК A01F29/00, 2012), який містить завантажувальну горловину, транспортери для фіксації оброблювальної сировини між якими розміщено розпушувальний бітер, ущільнювальні транспортери сировини, на виході з яких встановлений подрібнювач та вивантажувальна горловина. Основним недоліком розглянутого подрібнювача є те, що подрібнювальний пристрій є недостатньо ефективним для рівномірного подрібнення рослинної маси, внаслідок чого знижується якість кінцевого продукту. В основу корисної моделі поставлена задача вдосконалення подрібнювача грубих кормів, в якому шляхом модифікації конструкції подрібнювального механізму забезпечується рівномірність подрібнення оброблювальної рослинної маси для отримання трав'яної муки. Поставлена задача вирішується тим, що подрібнювач грубих кормів містить молотковий ротор, дека та змінне решето, що дає можливість варіювати рівномірність подрібнення та тип оброблюваної сировини з вологістю до 17 %. На фіг. 1 представлена принципова схема подрібнювача грубих кормів, на фіг. 2 кінематична схема подрібнювача грубих кормів. Подрібнювач грубих кормів містить завантажувальну горловину 1, транспортери 2, 3 для фіксації оброблювальної маси, між якими розміщується зчісувальний бітер 4, горизонтальний 5 та ущільнювальний транспортер 6 на виході з яких знаходиться подрібнювальний пристрій до складу якого входить молотковий ротор 7, дека 8 та змінне решето 9, електродвигуни 10, 11, 12, ланцюгові передачі 13, 14, 15, 16, 17, редуктори 18, 19, запобіжні муфти 20, 21, вивантажувальну горловину 22. Подрібнювач грубих кормів працює наступним чином. Вмикають електродвигуни 10, 11, 12, що призводить до руху робочі елементи конструкції, в завантажувальну горловину 1 подається рулон сіна, транспортерами 2 і 3 він розкручується та спрямовується до бітера 4, під дією якого маса поступово розпушується і переміщується горизонтальним транспортером 5, який разом з ущільнювальним транспортером 6 спрямовує її рівномірним шаром до подрібнювального пристрою - молоткового ротора 7, дек 8 та змінного решета 9. Під дією молоткового ротора, що обертається, рослинна маса подрібнюється. Продукти подрібнення просіваються крізь решето в зарешітний простір і потрапляють через вивантажувальну горловину 22 до ємності для збирання подрібнених кормів. Таким чином застосування принципової схеми розробленого подрібнювача грубих кормів дає можливість отримувати трав'яну муку з вологістю до 17 % та збільшити продуктивність при мінімальних енергозатратах. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Подрібнювач грубих кормів, що містить електродвигуни, кожух з завантажувальною та розвантажувальною горловинами, в якому горизонтально розміщено ротор подрібнювача, який відрізняється тим, що подрібнювальний пристрій рослинної маси містить молотковий ротор, деку та змінне решето. 1 UA 106902 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
