Стенд для випробування паливної апаратури
Номер патенту: 106969
Опубліковано: 10.05.2016
Автори: Уваров Володимир Анатолійович, Авдюнін Роман Юрійович, Маханько Олександр Васильович
Формула / Реферат
Стенд для випробування паливної апаратури, що містить насос, трубопроводи, манометр та форсунку, джерело імпульсного магнітного поля, зв'язане гнучким енергопровідником з соленоїдом, призначеним для розташування в ньому форсунки, який відрізняється тим, що стенд містить додатковий соленоїд, який виконаний з можливістю переносу, в якому розташована ємність для обробки палива.
Текст

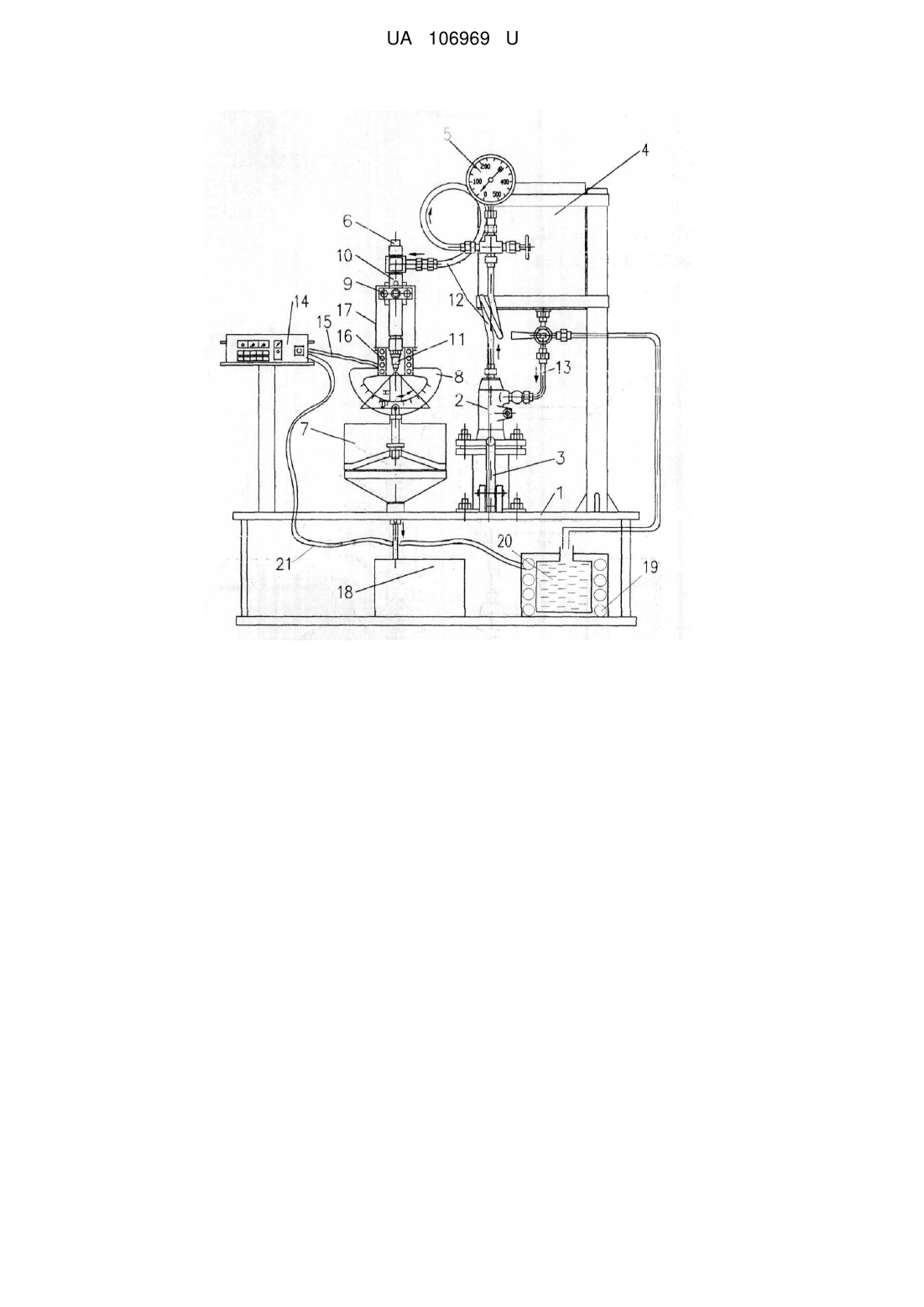

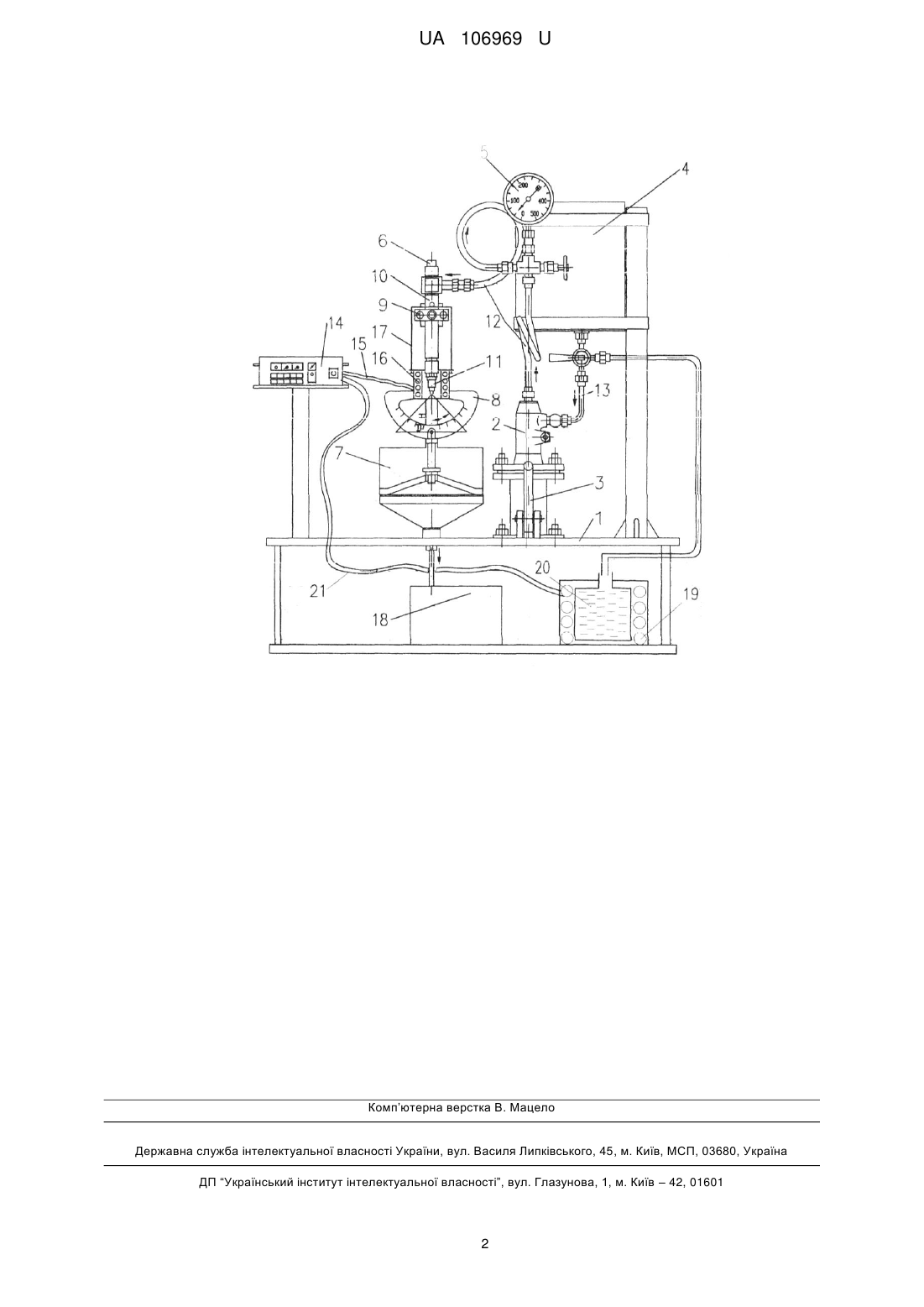

Реферат: Стенд для випробування паливної апаратури містить насос, трубопроводи, манометр та форсунку, джерело імпульсного магнітного поля, зв'язане гнучким енергопровідником з соленоїдом, призначеним для розташування в ньому форсунки. Стенд містить додатковий соленоїд, який виконаний з можливістю переносу, в якому розташована ємність для обробки палива. UA 106969 U (54) СТЕНД ДЛЯ ВИПРОБУВАННЯ ПАЛИВНОЇ АПАРАТУРИ UA 106969 U UA 106969 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі двигунобудування, зокрема до конструкції стенда для паливоупорскуючої апаратури ДВЗ, наприклад, для випробування форсунок, і може бути використаний в народному господарстві для випробувань гідроапаратури. За прототип вибрано стенд для випробування паливної апаратури: деклараційний патент 52099А МПК F02M65/00 "Стенд для випробування паливної апаратури". Стенд містить стіл, на якому розташовані паливний насос з важелем, видатковий бак із закріпленим на ньому манометром, кронштейн із закріпленими на ньому лійкою, кутоміром і форсункоутримувачем, що фіксує форсунку з розпилювачем. За допомогою трубопроводів форсунка, манометр, паливний насос і видатковий бак зв'язані між собою. Стенд також містить джерело ІМП, наприклад установку ОІМП-101, зв'язану гнучким енергопровідником, наприклад кабелем з виносним соленоїдом, закріпленим за допомогою регульованих зв'язків, наприклад м'яким дротом чи вітрильною ниткою на форсункоутримувачі, і розташований в столі стенда бак для зливу палива. Недоліком цього пристрою є те, що він не дозволяє розширити технологічні можливості і виконати електромагнітну обробку палива. В основу корисної моделі поставлена задача створити стенд, в якому за рахунок конструктивних особливостей можливо було б розширити технологічні можливості стенда і підвищити якість оброблюваного палива. Поставлена задача вирішується тим, що стенд для випробуваня паливної апаратури, що містить насос, трубопроводи, манометр та форсунку, джерело імпульсного магнітного поля, зв'язане гнучким енергопровідником з соленоїдом, призначеним для розташування в ньому форсунки, згідно з корисною моделлю, містить додатковий соленоїд, який виконаний з можливістю переносу і в якому розташована додаткова ємність для обробки палива. Розміщення додаткового соленоїда, який виконаний з можливістю переносу і в якому розташована додаткова ємність для обробки палива, дозволяє підвищити якість оброблюваного палива, а також поліпшити фізико-механічні характеристики палива. На кресленні представлений стенд для випробування паливної апаратури. Стенд містить стіл 1, на якому розташовані паливний насос 2 з важелем 3, видатковий бак 4 із закріпленим на ньому манометром 5, кронштейн 6 із закріпленими на ньому лійкою 7, кутоміром 8 і форсункоутримувачем 9, що фіксує форсунку 10 з розпилювачем 11. За допомогою трубопроводів 12 і 13 форсунка 10, манометр 5, паливний насос 2 і видатковий бак 4 зв'язані між собою. Стенд також містить джерело ІМП 14, наприклад установку ОІМП-101, зв'язану гнучким енергопровідником 15, наприклад кабелем з виносним соленоїдом 16, закріпленим за допомогою регульованих зв'язків 17, наприклад м'яким дротом чи вітрильною ниткою на форсункоутримувачі 9, і розташований в столі 1 стенда бак для зливу палива 18, розташована в додатковому з можливістю переносу соленоїді 19 додаткова ємність 20. Причому соленоїд 19 пов'язаний гнучким енергоносієм 21 з джерелом ІМП 14. Стенд працює так. Попереднім переміщенням виносного соленоїда 16 і фіксацією його за допомогою регульованих зв'язків 17 домагаються розташування в його порожнині розпилювача 11. Включенням джерела ІМП 14 здійснюють обробку розпилювача 11 імпульсним магнітним полем за допомогою соленоїда 16. Одночасно за допомогою паливного насоса 2 тиск у системі стенда повільно піднімається до величини на 1,5 МПа менше, ніж тиск підйому голки розпилювача, потім виробляється 6-8 упорскувань палива. По якості розпилу палива оцінюється стан соплових отворів розпилювача 11. Після закінчення випробуваня джерело ІМП 14 виключається з мережі, знижується до нуля тиск у системі стенда і виконується заміна розпилювача 11. Після заміни розпилювача ємність 20, розташовану в соленоїді 19 заповнюють паливом. Включенням джерела ІМП 14 здійснюють імпульсну магнітну обробку палива, виключають джерело ІМП і витримують паливо не менше 2 годин. Запропонований стенд дозволяє не тільки збільшити ресурс роботи деталей паливоподавальної апаратури, а й підвищити ефективність енергоносія при згорянні в ДВЗ внаслідок покращення його структурного складу і властивостей, змащувальних і антидетонаційних якостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Стенд для випробування паливної апаратури, що містить насос, трубопроводи, манометр та форсунку, джерело імпульсного магнітного поля, зв'язане гнучким енергопровідником з соленоїдом, призначеним для розташування в ньому форсунки, який відрізняється тим, що стенд містить додатковий соленоїд, який виконаний з можливістю переносу, в якому розташована ємність для обробки палива. 1 UA 106969 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюStand for testing fuel equipment
Автори англійськоюUvarov Volodymyr Anatoliiovych, Makhanko Oleksandr Vasyliovych, Avdiukhin Roman Yuriiovych
Назва патенту російськоюСтенд для испытания топливной аппаратуры
Автори російськоюУваров Владимир Анатольевич, Маханько Александр Васильевич, Авдюнин Роман Юрьеви
МПК / Мітки
МПК: F02M 65/00
Мітки: апаратури, випробування, паливної, стенд
