Мітчик-протяжка

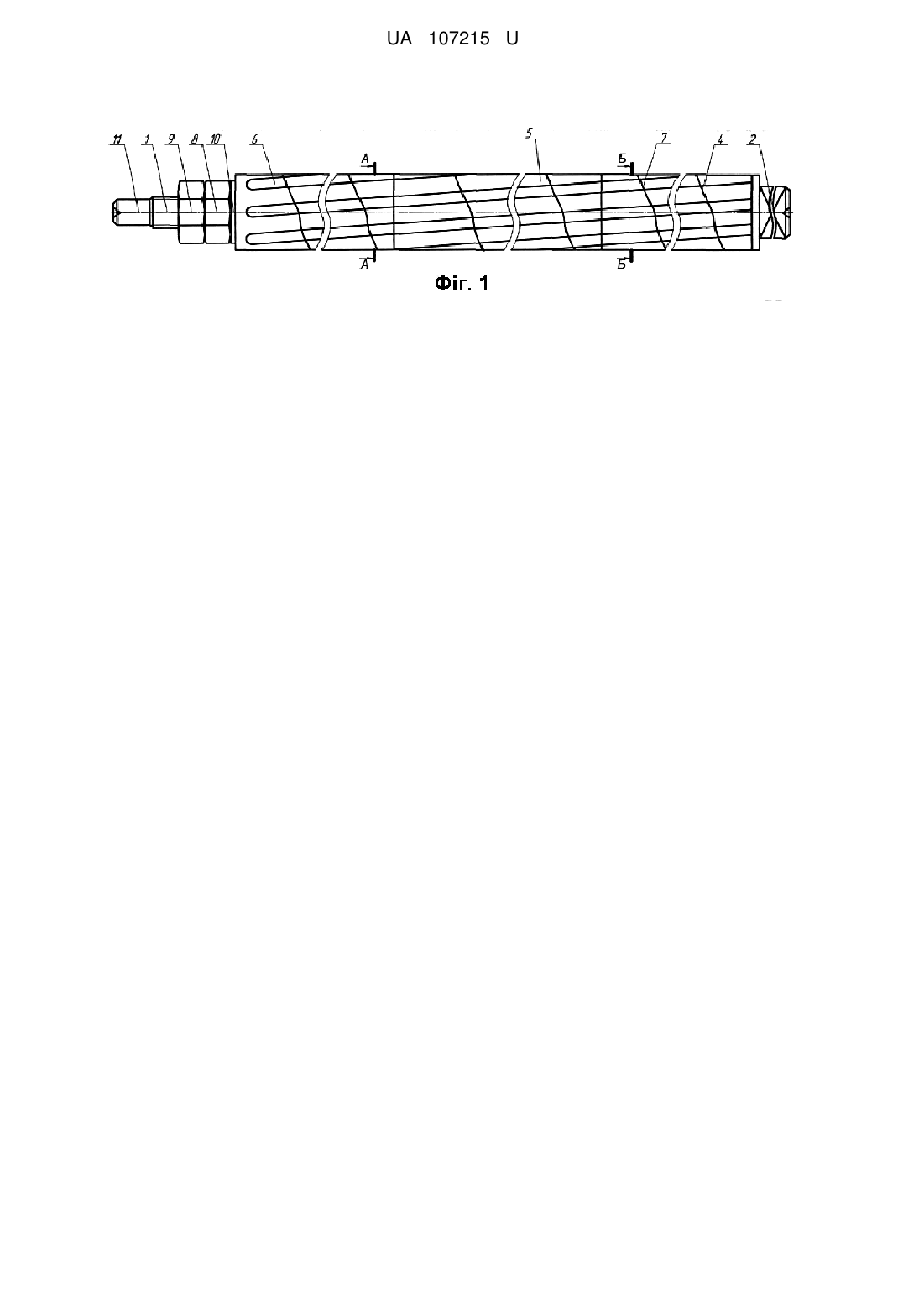

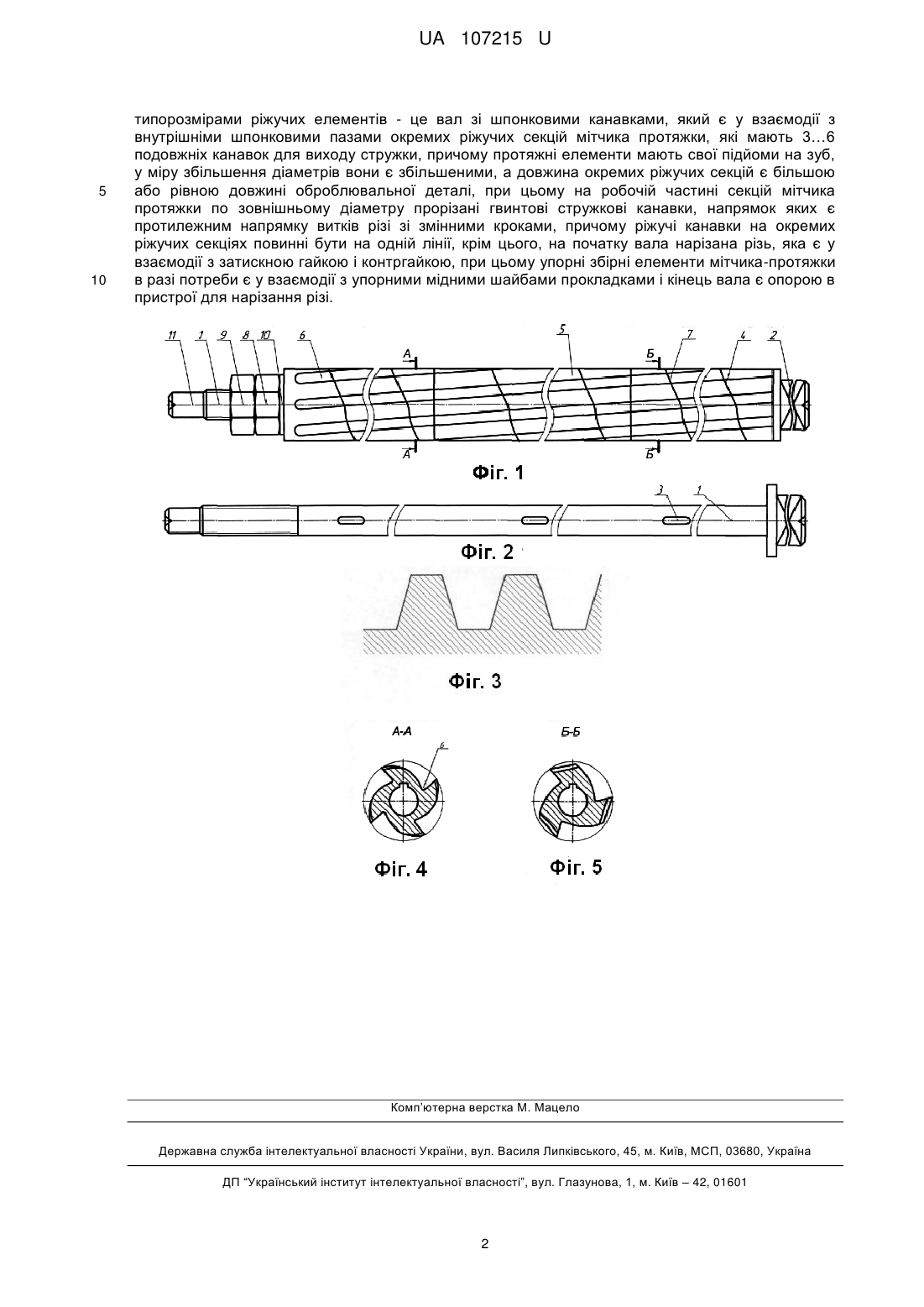

Реферат: Мітчик-протяжка виконана у вигляді хвостовика, який розміщений спереду ріжучої частини, а ріжуча частина виконана у вигляді конічної різі, де кожен наступний зуб має відповідний підйом, як у протяжки і калібруючої частини, а на робочій частині прорізані гвинтові стружкові канавки, направлені в протилежну сторону витків різі. Інструмент виконано у вигляді збірної конструкції. Містить вал з шпонковими канавками, який є у взаємодії з внутрішніми шпонковими пазами окремих ріжучих секцій мітчика протяжки, які мають свої підйоми на зуб, у міру збільшення діаметрів вони є збільшеними, а довжина окремих ріжучих секцій є більшою або рівною довжині оброблювальної деталі. На робочій частині секцій мітчика протяжки по зовнішньому діаметру прорізані гвинтові стружкові канавки. Ріжучі канавки на окремих ріжучих секціях повинні бути на одній лінії. На початку вала нарізана різь, яка є у взаємодії з затискною гайкою і контргайкою. При цьому упорні збірні елементи мітчика-протяжки є у взаємодії з упорними мідними шайбами прокладками і кінець вала є опорою в пристрої для нарізання різі. UA 107215 U (54) МІТЧИК-ПРОТЯЖКА UA 107215 U UA 107215 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування і може мати використання при нарізанні різі при виготовленні різних гвинтових з'єднань. Відомий мітчик-протяжка, який виконаний у вигляді хвостовика, який розміщений спереду ріжучої частини, а ріжуча частина виконана у вигляді конічної різі, де кожен наступний зуб має відповідний підйом, як у протяжки і калібруючої частини, а на робочій частині прорізані гвинтові стружкові канавки, направлені в протилежну сторони витків різі [Аршинов В.Α., Алексеев Г.А. "Резание металлов и режущий інструмент" М. Машиностроение, 1976, рис. 337]. Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання мітчика-протяжки у вигляді хвостовика, який розміщений спереду ріжучої частини, а ріжуча частина виконана у вигляді конічної різі, де кожен наступний зуб має відповідний підйом, як у протяжки і калібруючої частини, а на робочій частині прорізані гвинтові стружкові канавки, направлені в протилежну сторону витків різі, причому інструмент виконано у вигляді збірної конструкції з можливістю їх взаємозаміни аналогічними або іншими типорозмірами ріжучих елементів - це вал з шпонковими канавками є у взаємодії з внутрішніми шпонковими пазами окремих ріжучих секцій мітчика протяжки, які мають 3…6 подовжніх канавок для виходу стружки, причому протяжні елементи мають свої підйоми на зуб, у міру збільшення діаметрів вони є збільшеними, а довжина окремих ріжучих секцій є більшою або рівною довжині оброблювальної деталі, при цьому на робочій частині секцій мітчика протяжки по зовнішньому діаметру прорізані гвинтові стружкові канавки, напрямок яких є протилежним напрямку витків різі зі змінними кроками, причому ріжучі канавки на окремих ріжучих секціях повинні бути на одній лінії, крім цього, на початку вала нарізана різь, яка є у взаємодії з затискною гайкою і контргайкою, при цьому упорні збірні елементи мітчика-протяжки в разі потреби є у взаємодії з упорними мідними шайбами прокладками і кінець вала 6 є опорою в пристрої для нарізання різі. Мітчик-протяжка зображено на фіг. 1, фіг. 2 - конструювання вала (збірна конструкція), фіг. 3 -x х - профіль різі, фіг. 4 внутрішній діаметр різі 4 виткової і фіг. 5 - внутрішній діаметр різі 3 виткової. Мітчик-протяжку виконано у вигляді збірного інструмента, де циліндрична поверхня вала 1 виконана з хвостовиком 2 прямокутного поперечного перерізу із шпонковими канавками 3, які є у взаємодії з внутрішніми шпонковими пазами окремих ріжучих секцій 4, 5, 6 через шпонки. При цьому ріжучі канавки на окремих ріжучих секціях повинні бути на одній лінії. Секції протяжок мають по 3…6 поздовжніх канавок 6 для виходу стружки. При цьому на робочій частині секцій мітчика-протяжки по зовнішньому діаметру прорізані гвинтові стружки канавки 7, напрямок яких є протилежним напрямку витків різі зі змінними кроками. Протяжні елементи мають свої підйоми на зуб у міру збільшення розмірів діаметрів. Крім цього, на початку вала 1 нарізана різь, яка є у взаємодії з затискною гайкою 8 і контргайкою 9, при цьому упорні збірні елементи мітчика протяжки в разі потреби є у взаємодії з упорними мідними шайбами прокладок 10, а кінець вала 11 виконаний циліндричної форми, який є опорою інструмента при його нарізанні різі. Для нарізання різі розточену по внутрішньому діаметру заготовку надягають на хвостовик мітчика-протяжки (на кресленні не показано), а кінець вала 11 вставляють в отвір державки, встановленої і закріпленої в різцетримачі токарного верстата, і кріплять клином. Перед цим отвір державки встановлюють по лінії центрів верстата. Після закріплення заготовки в патроні верстата здійснюється нарізання різі при обертанні деталі і поздовжній подачі (зліва на право) мітчика-протяжки від ходового гвинта верстата, рівній кроку нарізної різі. Продуктивність при нарізанні дво, - тризахідних гайок з трапецеїдальною різзю збільшується в 5-10 разів в порівнянні з багатопрохідною обробкою різьбовим різцем (згідно з Аршинсвим В.А. – найближчий аналог). До переваг інструмента належить розширення технологічних можливостей і значне підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Мітчик-протяжка, що виконана у вигляді хвостовика, який розміщений спереду ріжучої частини, а ріжуча частина виконана у вигляді конічної різі, де кожен наступний зуб має відповідний підйом, як у протяжки і калібруючої частини, а на робочій частині прорізані гвинтові стружкові канавки, направлені в протилежну сторону витків різі, який відрізняється тим, що інструмент виконано у вигляді збірної конструкції з можливістю їх взаємозаміни аналогічними або іншими 1 UA 107215 U 5 10 типорозмірами ріжучих елементів - це вал зі шпонковими канавками, який є у взаємодії з внутрішніми шпонковими пазами окремих ріжучих секцій мітчика протяжки, які мають 3…6 подовжніх канавок для виходу стружки, причому протяжні елементи мають свої підйоми на зуб, у міру збільшення діаметрів вони є збільшеними, а довжина окремих ріжучих секцій є більшою або рівною довжині оброблювальної деталі, при цьому на робочій частині секцій мітчика протяжки по зовнішньому діаметру прорізані гвинтові стружкові канавки, напрямок яких є протилежним напрямку витків різі зі змінними кроками, причому ріжучі канавки на окремих ріжучих секціях повинні бути на одній лінії, крім цього, на початку вала нарізана різь, яка є у взаємодії з затискною гайкою і контргайкою, при цьому упорні збірні елементи мітчика-протяжки в разі потреби є у взаємодії з упорними мідними шайбами прокладками і кінець вала є опорою в пристрої для нарізання різі. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
