Багатошпиндельна головка для токарного верстата

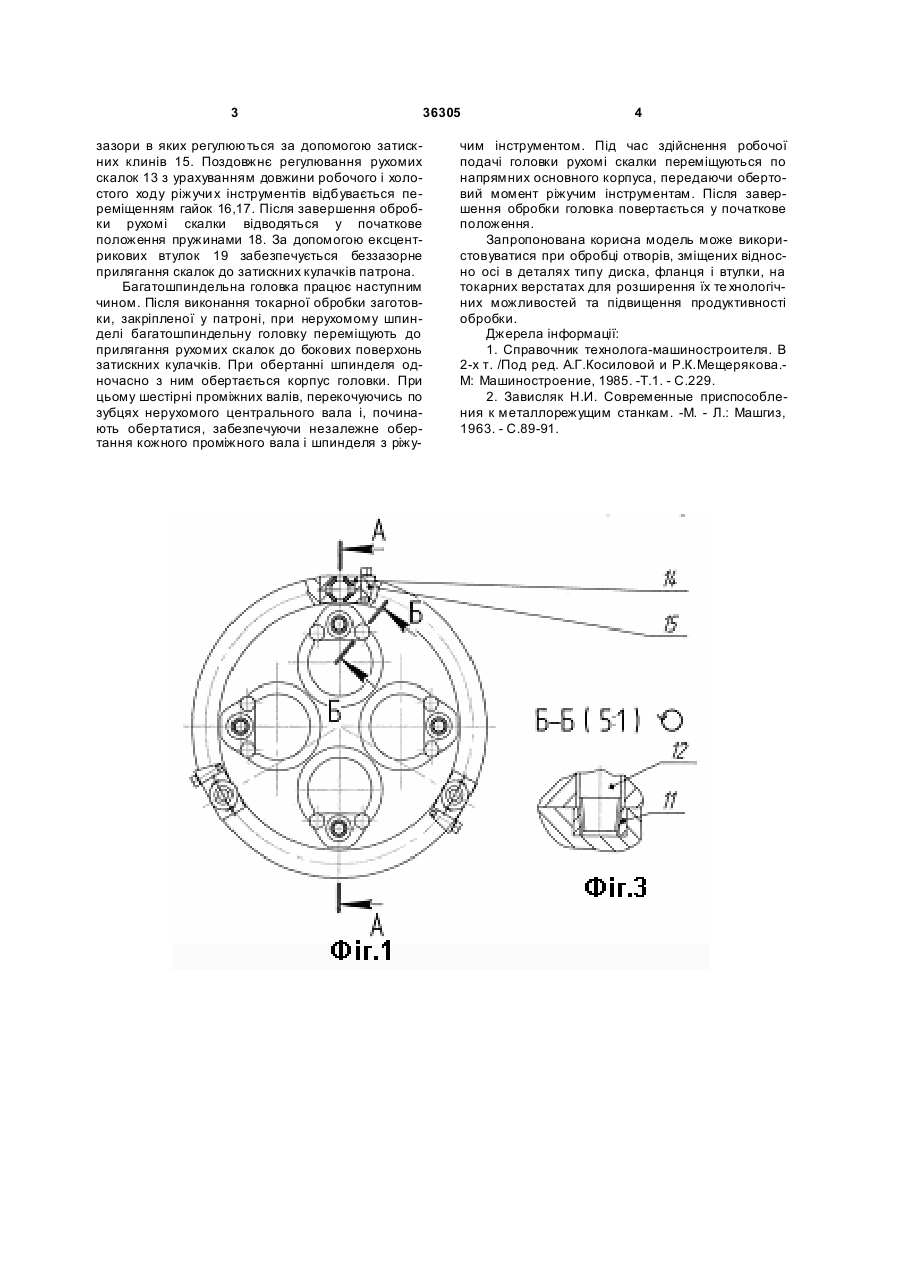

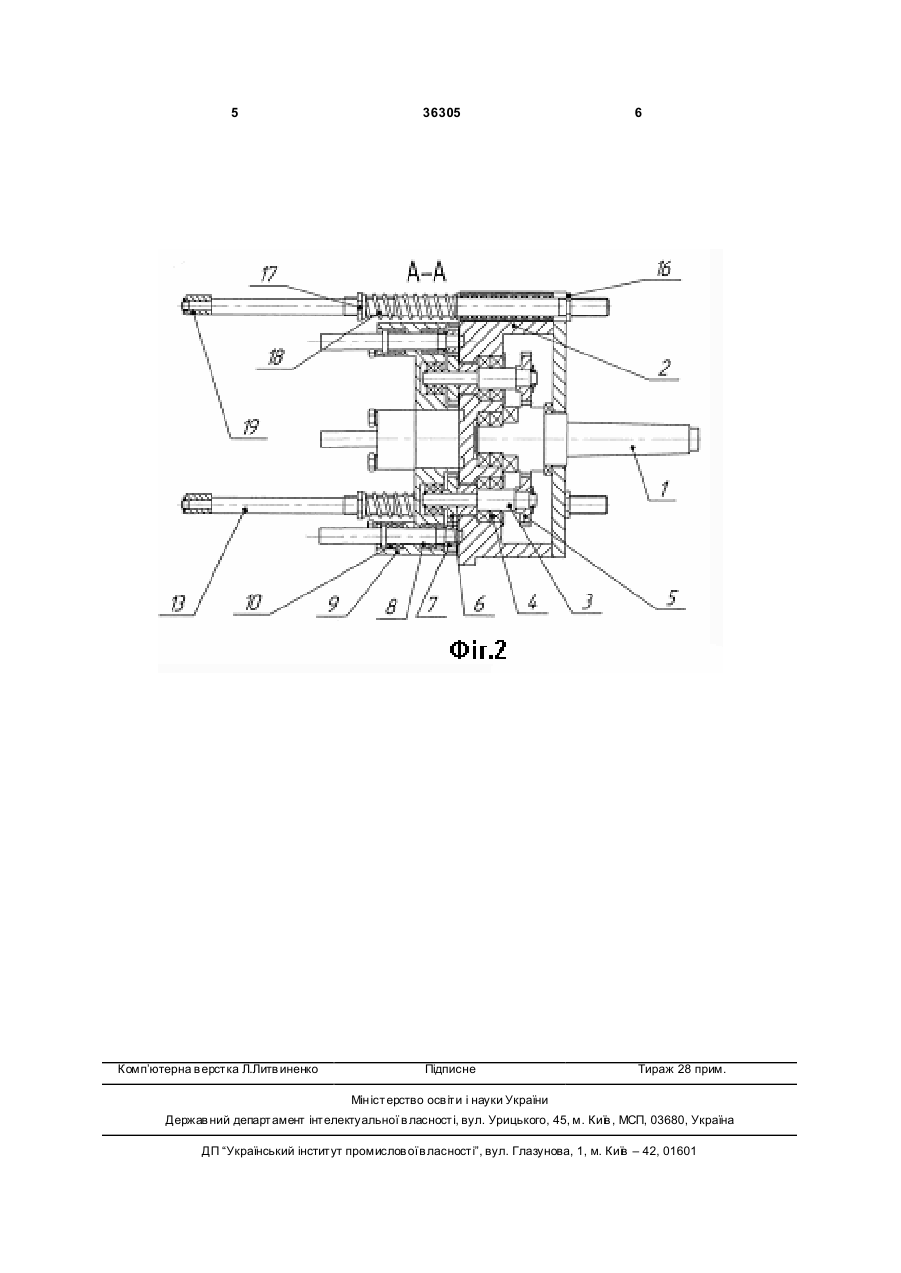

Багатошпиндельна головка для токарного верстата, що складається з нерухомого центрального вала, корпуса і робочих шпинделів, яка відрізняється тим, що робочі шпинделі встановлені у незалежних поворотних кронштейнах, які фіксуються розтисканням розрізних вставок у кільцевих пазах корпуса, а рухомі скалки мають напрямні кочення. (19) (21) u200804761 (22) 14.04.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) КАРПУСЬ ВЛАДИСЛАВ ЄВГЕНОВИЧ, UA, КОТЛЯР ОЛЕКСІЙ ВІТАЛІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 зазори в яких регулюються за допомогою затискних клинів 15. Поздовжнє регулювання рухомих скалок 13 з урахуванням довжини робочого і холостого ходу ріжучи х інструментів відбувається переміщенням гайок 16,17. Після завершення обробки рухомі скалки відводяться у початкове положення пружинами 18. За допомогою ексцентрикових втулок 19 забезпечується беззазорне прилягання скалок до затискних кулачків патрона. Багатошпиндельна головка працює наступним чином. Після виконання токарної обробки заготовки, закріпленої у патроні, при нерухомому шпинделі багатошпиндельну головку переміщують до прилягання рухомих скалок до бокових поверхонь затискних кулачків. При обертанні шпинделя одночасно з ним обертається корпус головки. При цьому шестірні проміжних валів, перекочуючись по зубцях нерухомого центрального вала і, починають обертатися, забезпечуючи незалежне обертання кожного проміжного вала і шпинделя з ріжу 36305 4 чим інструментом. Під час здійснення робочої подачі головки рухомі скалки переміщуються по напрямних основного корпуса, передаючи обертовий момент ріжучим інструментам. Після завершення обробки головка повертається у початкове положення. Запропонована корисна модель може використовуватися при обробці отворів, зміщених відносно осі в деталях типу диска, фланця і втулки, на токарних верстатах для розширення їх те хнологічних можливостей та підвищення продуктивності обробки. Джерела інформації: 1. Справочник технолога-машиностроителя. В 2-х т. /Под ред. А.Г.Косиловой и Р.К.Мещерякова.М: Машиностроение, 1985. -Т.1. - С.229. 2. Зависляк Н.И. Современные приспособления к металлорежущим станкам. -М. - Л.: Машгиз, 1963. - С.89-91. 5 Комп’ютерна в ерстка Л.Литв иненко 36305 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
