Люнет для відрізання профільних заготовок

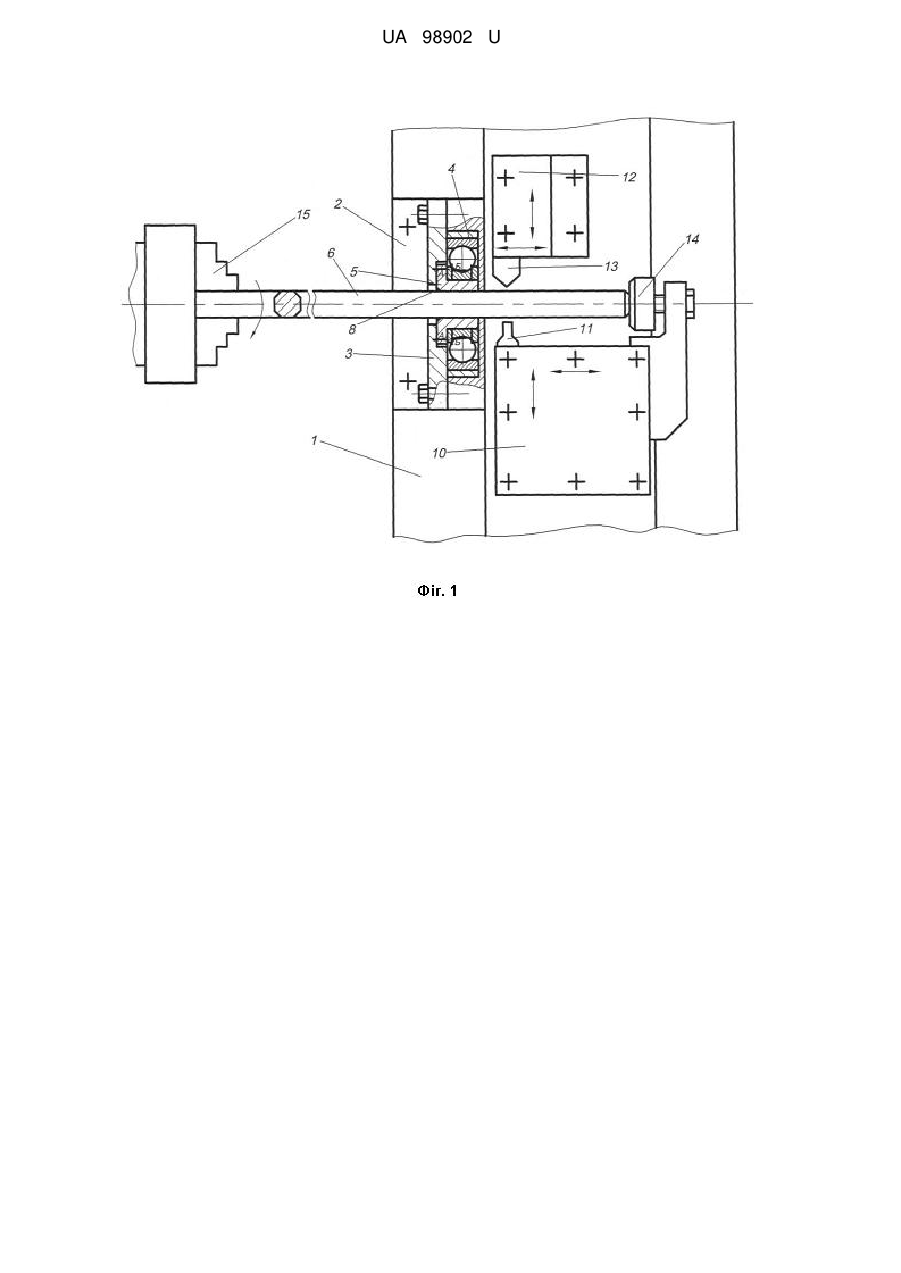

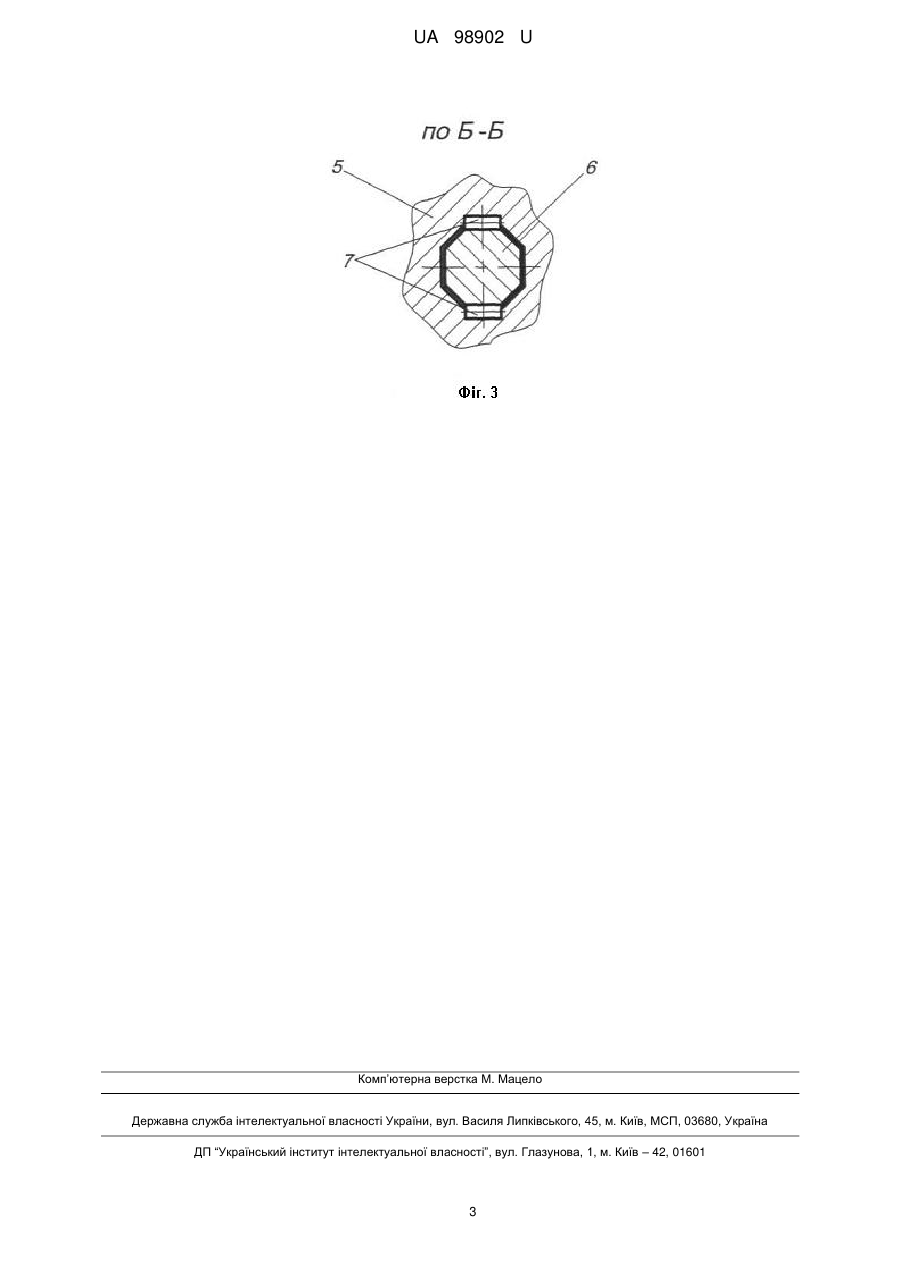

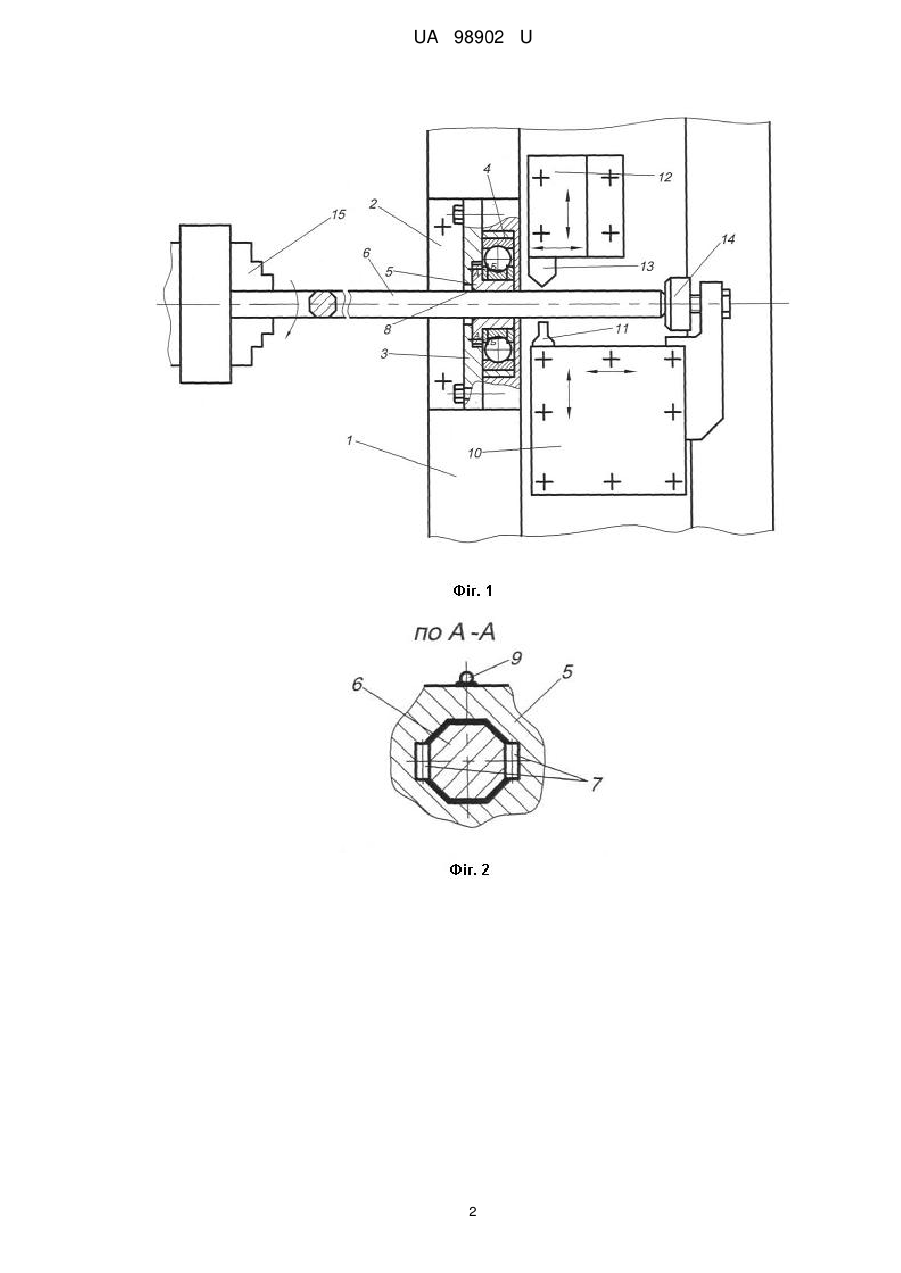

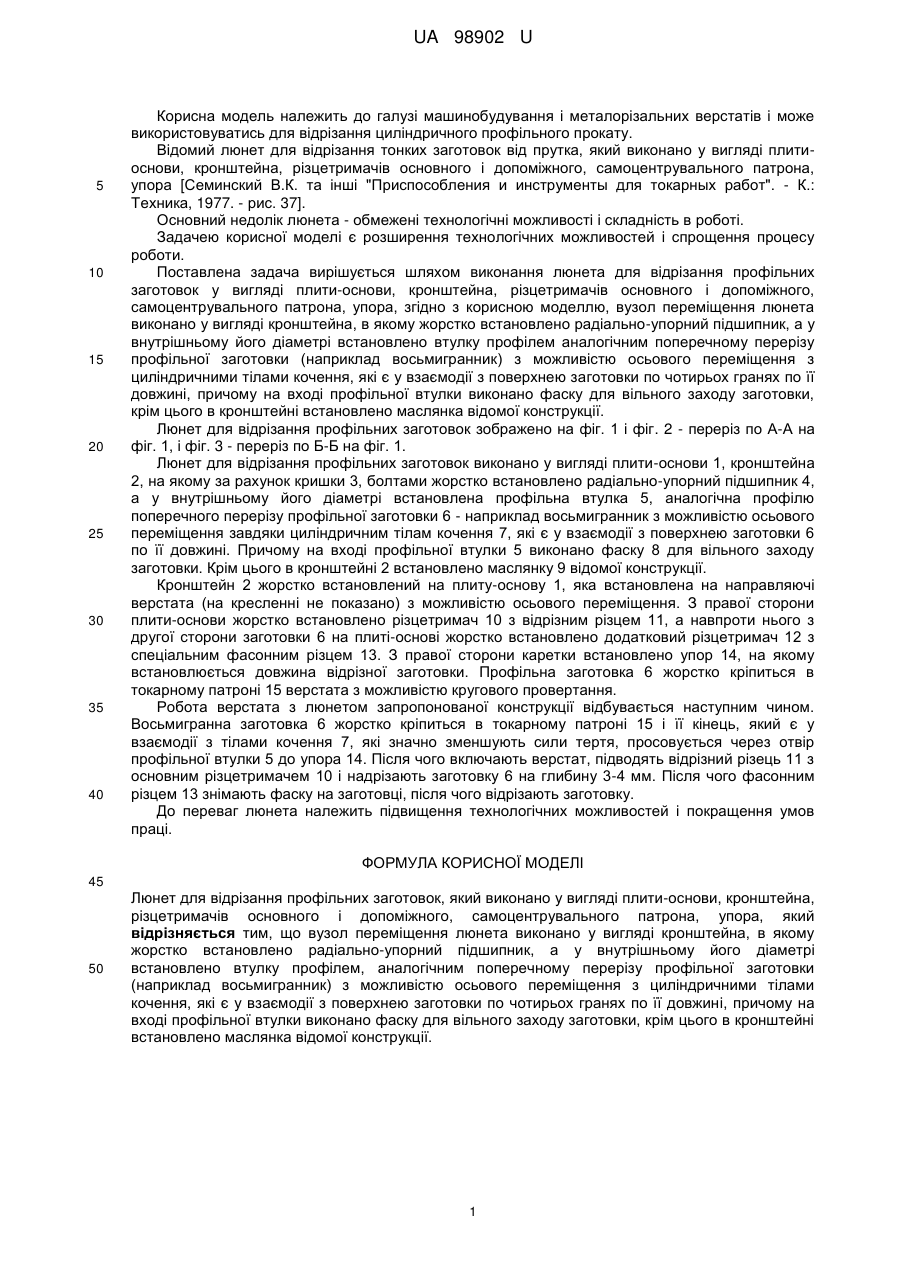

Реферат: Люнет для відрізання профільних заготовок виконано у вигляді плити-основи, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора. Вузол переміщення люнета виконано у вигляді кронштейна, в якому жорстко встановлено радіальноупорний підшипник, а у внутрішньому його діаметрі встановлено втулку профілем, аналогічним поперечному перерізу профільної заготовки (наприклад восьмигранник) з можливістю осьового переміщення з циліндричними тілами кочення, які є у взаємодії з поверхнею заготовки по чотирьох гранях по її довжині, причому на вході профільної втулки виконано фаску для вільного заходу заготовки, крім цього в кронштейні встановлено маслянка відомої конструкції. UA 98902 U (12) UA 98902 U UA 98902 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і металорізальних верстатів і може використовуватись для відрізання циліндричного профільного прокату. Відомий люнет для відрізання тонких заготовок від прутка, який виконано у вигляді плитиоснови, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора [Семинский В.К. та інші "Приспособления и инструменты для токарных работ". - К.: Техника, 1977. - рис. 37]. Основний недолік люнета - обмежені технологічні можливості і складність в роботі. Задачею корисної моделі є розширення технологічних можливостей і спрощення процесу роботи. Поставлена задача вирішується шляхом виконання люнета для відрізання профільних заготовок у вигляді плити-основи, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора, згідно з корисною моделлю, вузол переміщення люнета виконано у вигляді кронштейна, в якому жорстко встановлено радіально-упорний підшипник, а у внутрішньому його діаметрі встановлено втулку профілем аналогічним поперечному перерізу профільної заготовки (наприклад восьмигранник) з можливістю осьового переміщення з циліндричними тілами кочення, які є у взаємодії з поверхнею заготовки по чотирьох гранях по її довжині, причому на вході профільної втулки виконано фаску для вільного заходу заготовки, крім цього в кронштейні встановлено маслянка відомої конструкції. Люнет для відрізання профільних заготовок зображено на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1, і фіг. 3 - переріз по Б-Б на фіг. 1. Люнет для відрізання профільних заготовок виконано у вигляді плити-основи 1, кронштейна 2, на якому за рахунок кришки 3, болтами жорстко встановлено радіально-упорний підшипник 4, а у внутрішньому його діаметрі встановлена профільна втулка 5, аналогічна профілю поперечного перерізу профільної заготовки 6 - наприклад восьмигранник з можливістю осьового переміщення завдяки циліндричним тілам кочення 7, які є у взаємодії з поверхнею заготовки 6 по її довжині. Причому на вході профільної втулки 5 виконано фаску 8 для вільного заходу заготовки. Крім цього в кронштейні 2 встановлено маслянку 9 відомої конструкції. Кронштейн 2 жорстко встановлений на плиту-основу 1, яка встановлена на направляючі верстата (на кресленні не показано) з можливістю осьового переміщення. З правої сторони плити-основи жорстко встановлено різцетримач 10 з відрізним різцем 11, а навпроти нього з другої сторони заготовки 6 на плиті-основі жорстко встановлено додатковий різцетримач 12 з спеціальним фасонним різцем 13. З правої сторони каретки встановлено упор 14, на якому встановлюється довжина відрізної заготовки. Профільна заготовка 6 жорстко кріпиться в токарному патроні 15 верстата з можливістю кругового провертання. Робота верстата з люнетом запропонованої конструкції відбувається наступним чином. Восьмигранна заготовка 6 жорстко кріпиться в токарному патроні 15 і її кінець, який є у взаємодії з тілами кочення 7, які значно зменшують сили тертя, просовується через отвір профільної втулки 5 до упора 14. Після чого включають верстат, підводять відрізний різець 11 з основним різцетримачем 10 і надрізають заготовку 6 на глибину 3-4 мм. Після чого фасонним різцем 13 знімають фаску на заготовці, після чого відрізають заготовку. До переваг люнета належить підвищення технологічних можливостей і покращення умов праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Люнет для відрізання профільних заготовок, який виконано у вигляді плити-основи, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора, який відрізняється тим, що вузол переміщення люнета виконано у вигляді кронштейна, в якому жорстко встановлено радіально-упорний підшипник, а у внутрішньому його діаметрі встановлено втулку профілем, аналогічним поперечному перерізу профільної заготовки (наприклад восьмигранник) з можливістю осьового переміщення з циліндричними тілами кочення, які є у взаємодії з поверхнею заготовки по чотирьох гранях по її довжині, причому на вході профільної втулки виконано фаску для вільного заходу заготовки, крім цього в кронштейні встановлено маслянка відомої конструкції. 1 UA 98902 U 2 UA 98902 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
