Плоскоремінна передача

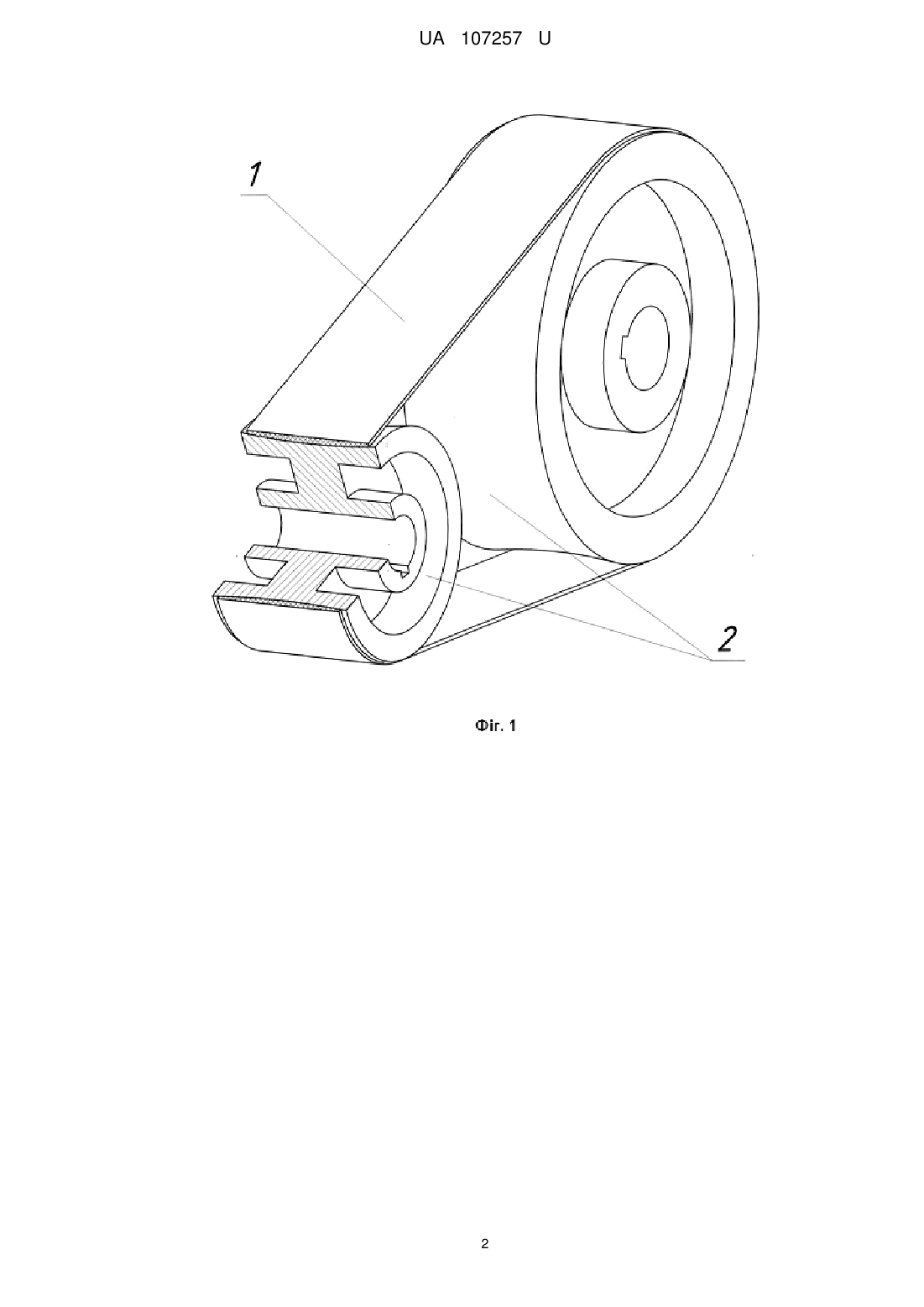

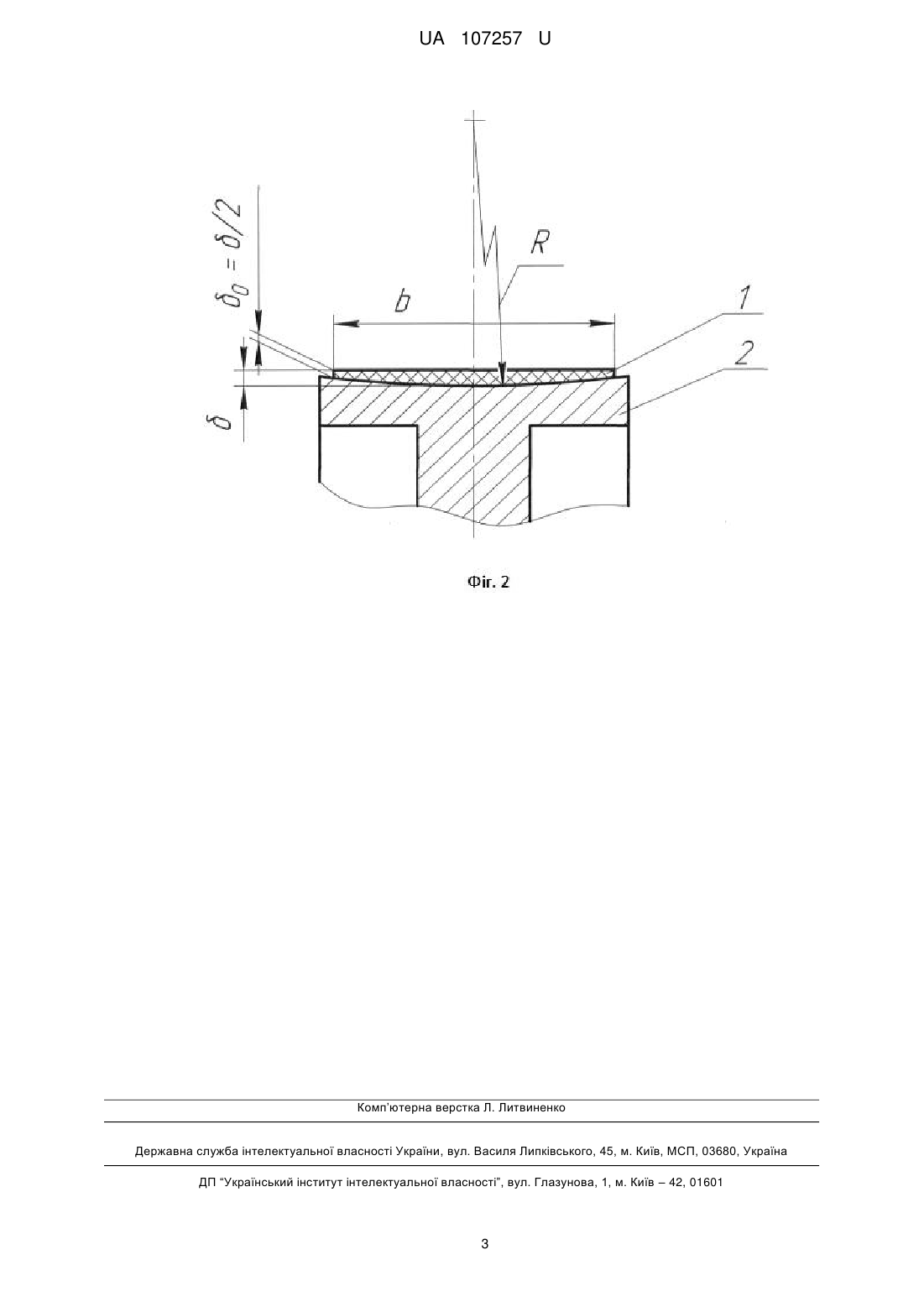

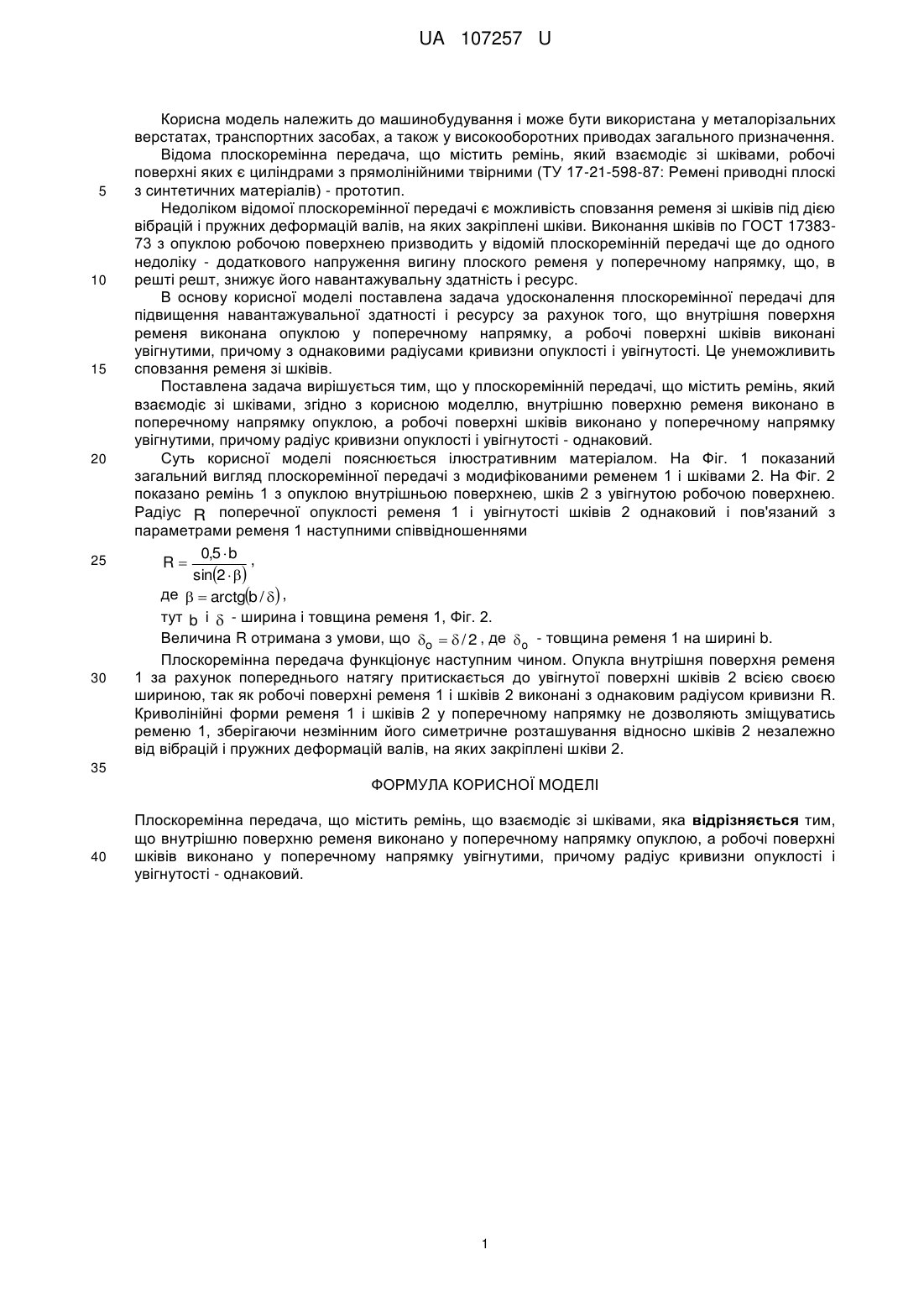

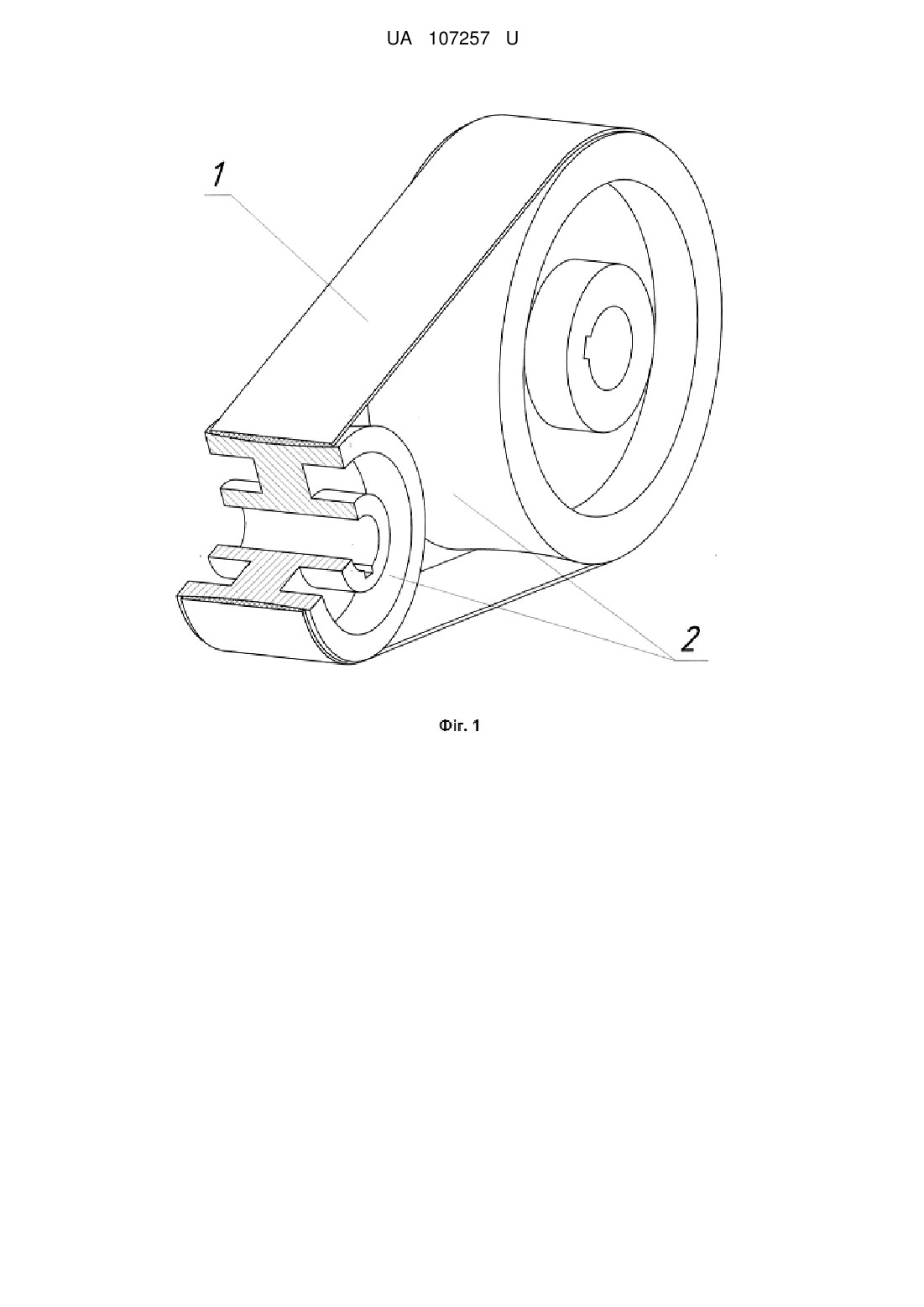

Реферат: Плоскоремінна передача, що містить ремінь, що взаємодіє зі шківами, причому внутрішню поверхню ременя виконано у поперечному напрямку опуклою, а робочі поверхні шківів виконано у поперечному напрямку увігнутими, причому радіус кривизни опуклості і увігнутості однаковий. UA 107257 U (12) UA 107257 U UA 107257 U 5 10 15 20 25 30 Корисна модель належить до машинобудування і може бути використана у металорізальних верстатах, транспортних засобах, а також у високооборотних приводах загального призначення. Відома плоскоремінна передача, що містить ремінь, який взаємодіє зі шківами, робочі поверхні яких є циліндрами з прямолінійними твірними (ТУ 17-21-598-87: Ремені приводні плоскі з синтетичних матеріалів) - прототип. Недоліком відомої плоскоремінної передачі є можливість сповзання ременя зі шківів під дією вібрацій і пружних деформацій валів, на яких закріплені шківи. Виконання шківів по ГОСТ 1738373 з опуклою робочою поверхнею призводить у відомій плоскоремінній передачі ще до одного недоліку - додаткового напруження вигину плоского ременя у поперечному напрямку, що, в решті решт, знижує його навантажувальну здатність і ресурс. В основу корисної моделі поставлена задача удосконалення плоскоремінної передачі для підвищення навантажувальної здатності і ресурсу за рахунок того, що внутрішня поверхня ременя виконана опуклою у поперечному напрямку, а робочі поверхні шківів виконані увігнутими, причому з однаковими радіусами кривизни опуклості і увігнутості. Це унеможливить сповзання ременя зі шківів. Поставлена задача вирішується тим, що у плоскоремінній передачі, що містить ремінь, який взаємодіє зі шківами, згідно з корисною моделлю, внутрішню поверхню ременя виконано в поперечному напрямку опуклою, а робочі поверхні шківів виконано у поперечному напрямку увігнутими, причому радіус кривизни опуклості і увігнутості - однаковий. Суть корисної моделі пояснюється ілюстративним матеріалом. На Фіг. 1 показаний загальний вигляд плоскоремінної передачі з модифікованими ременем 1 і шківами 2. На Фіг. 2 показано ремінь 1 з опуклою внутрішньою поверхнею, шків 2 з увігнутою робочою поверхнею. Радіус R поперечної опуклості ременя 1 і увігнутості шківів 2 однаковий і пов'язаний з параметрами ременя 1 наступними співвідношеннями 0,5  b , R sin2   де   arctgb /  , тут b і  - ширина і товщина ременя 1, Фіг. 2. Величина R отримана з умови, що o   / 2 , де  o - товщина ременя 1 на ширині b. Плоскоремінна передача функціонує наступним чином. Опукла внутрішня поверхня ременя 1 за рахунок попереднього натягу притискається до увігнутої поверхні шківів 2 всією своєю шириною, так як робочі поверхні ременя 1 і шківів 2 виконані з однаковим радіусом кривизни R. Криволінійні форми ременя 1 і шківів 2 у поперечному напрямку не дозволяють зміщуватись ременю 1, зберігаючи незмінним його симетричне розташування відносно шківів 2 незалежно від вібрацій і пружних деформацій валів, на яких закріплені шківи 2. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Плоскоремінна передача, що містить ремінь, що взаємодіє зі шківами, яка відрізняється тим, що внутрішню поверхню ременя виконано у поперечному напрямку опуклою, а робочі поверхні шківів виконано у поперечному напрямку увігнутими, причому радіус кривизни опуклості і увігнутості - однаковий. 1 UA 107257 U 2 UA 107257 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
