Опорний пристрій обертового барабана

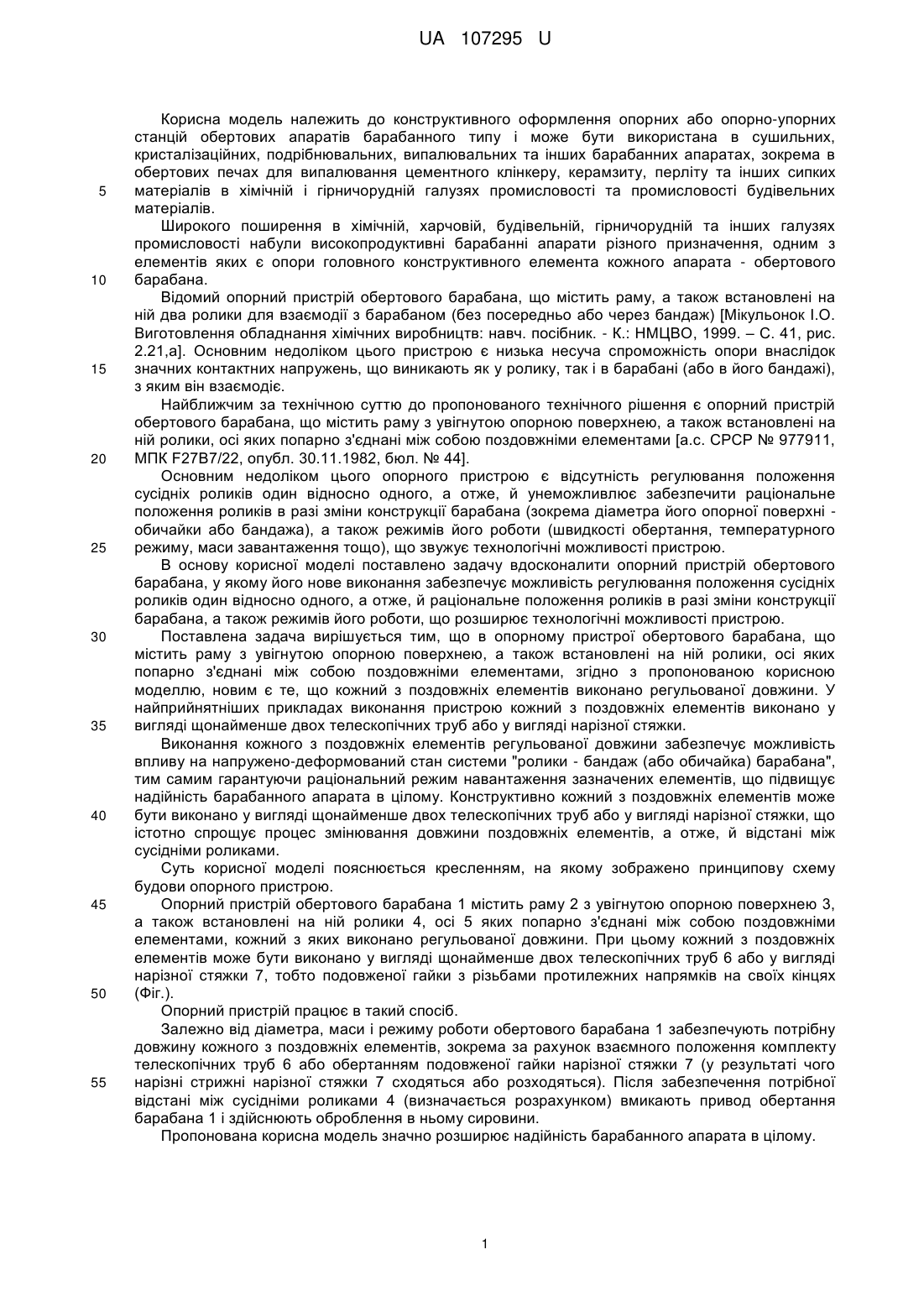

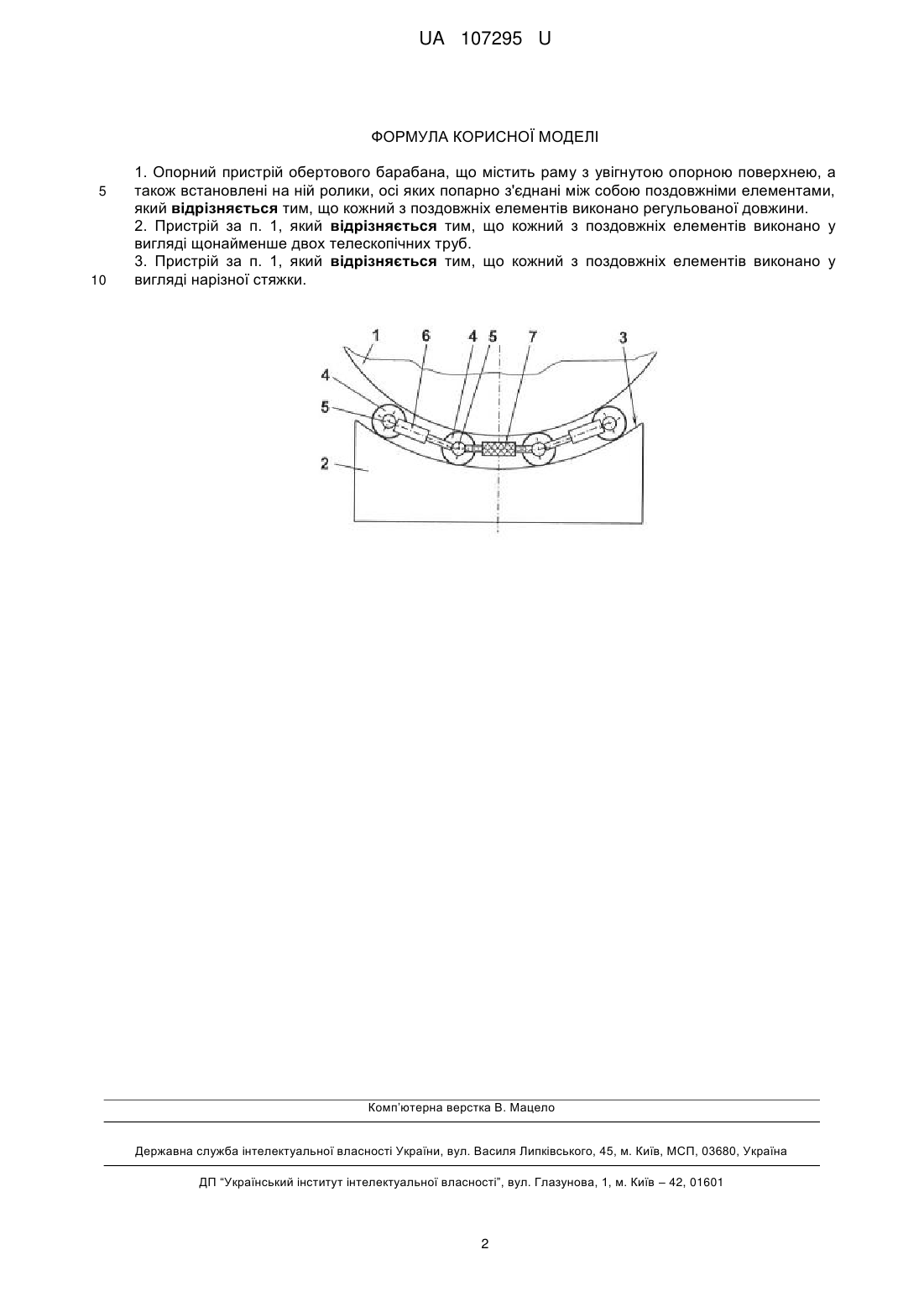

Реферат: Опорний пристрій обертового барабана містить раму з увігнутою опорною поверхнею, а також встановлені на ній ролики, осі яких попарно з'єднані між собою поздовжніми елементами. Кожний з поздовжніх елементів виконано регульованої довжини. UA 107295 U (12) UA 107295 U UA 107295 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструктивного оформлення опорних або опорно-упорних станцій обертових апаратів барабанного типу і може бути використана в сушильних, кристалізаційних, подрібнювальних, випалювальних та інших барабанних апаратах, зокрема в обертових печах для випалювання цементного клінкеру, керамзиту, перліту та інших сипких матеріалів в хімічній і гірничорудній галузях промисловості та промисловості будівельних матеріалів. Широкого поширення в хімічній, харчовій, будівельній, гірничорудній та інших галузях промисловості набули високопродуктивні барабанні апарати різного призначення, одним з елементів яких є опори головного конструктивного елемента кожного апарата - обертового барабана. Відомий опорний пристрій обертового барабана, що містить раму, а також встановлені на ній два ролики для взаємодії з барабаном (без посередньо або через бандаж) [Мікульонок І.О. Виготовлення обладнання хімічних виробництв: навч. посібник. - К.: НМЦВО, 1999. – С. 41, рис. 2.21,а]. Основним недоліком цього пристрою є низька несуча спроможність опори внаслідок значних контактних напружень, що виникають як у ролику, так і в барабані (або в його бандажі), з яким він взаємодіє. Найближчим за технічною суттю до пропонованого технічного рішення є опорний пристрій обертового барабана, що містить раму з увігнутою опорною поверхнею, а також встановлені на ній ролики, осі яких попарно з'єднані між собою поздовжніми елементами [а.с. СРСР № 977911, МПК F27B7/22, опубл. 30.11.1982, бюл. № 44]. Основним недоліком цього опорного пристрою є відсутність регулювання положення сусідніх роликів один відносно одного, а отже, й унеможливлює забезпечити раціональне положення роликів в разі зміни конструкції барабана (зокрема діаметра його опорної поверхні обичайки або бандажа), а також режимів його роботи (швидкості обертання, температурного режиму, маси завантаження тощо), що звужує технологічні можливості пристрою. В основу корисної моделі поставлено задачу вдосконалити опорний пристрій обертового барабана, у якому його нове виконання забезпечує можливість регулювання положення сусідніх роликів один відносно одного, а отже, й раціональне положення роликів в разі зміни конструкції барабана, а також режимів його роботи, що розширює технологічні можливості пристрою. Поставлена задача вирішується тим, що в опорному пристрої обертового барабана, що містить раму з увігнутою опорною поверхнею, а також встановлені на ній ролики, осі яких попарно з'єднані між собою поздовжніми елементами, згідно з пропонованою корисною моделлю, новим є те, що кожний з поздовжніх елементів виконано регульованої довжини. У найприйнятніших прикладах виконання пристрою кожний з поздовжніх елементів виконано у вигляді щонайменше двох телескопічних труб або у вигляді нарізної стяжки. Виконання кожного з поздовжніх елементів регульованої довжини забезпечує можливість впливу на напружено-деформований стан системи "ролики - бандаж (або обичайка) барабана", тим самим гарантуючи раціональний режим навантаження зазначених елементів, що підвищує надійність барабанного апарата в цілому. Конструктивно кожний з поздовжніх елементів може бути виконано у вигляді щонайменше двох телескопічних труб або у вигляді нарізної стяжки, що істотно спрощує процес змінювання довжини поздовжніх елементів, а отже, й відстані між сусідніми роликами. Суть корисної моделі пояснюється кресленням, на якому зображено принципову схему будови опорного пристрою. Опорний пристрій обертового барабана 1 містить раму 2 з увігнутою опорною поверхнею 3, а також встановлені на ній ролики 4, осі 5 яких попарно з'єднані між собою поздовжніми елементами, кожний з яких виконано регульованої довжини. При цьому кожний з поздовжніх елементів може бути виконано у вигляді щонайменше двох телескопічних труб 6 або у вигляді нарізної стяжки 7, тобто подовженої гайки з різьбами протилежних напрямків на своїх кінцях (Фіг.). Опорний пристрій працює в такий спосіб. Залежно від діаметра, маси і режиму роботи обертового барабана 1 забезпечують потрібну довжину кожного з поздовжніх елементів, зокрема за рахунок взаємного положення комплекту телескопічних труб 6 або обертанням подовженої гайки нарізної стяжки 7 (у результаті чого нарізні стрижні нарізної стяжки 7 сходяться або розходяться). Після забезпечення потрібної відстані між сусідніми роликами 4 (визначається розрахунком) вмикають привод обертання барабана 1 і здійснюють оброблення в ньому сировини. Пропонована корисна модель значно розширює надійність барабанного апарата в цілому. 1 UA 107295 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Опорний пристрій обертового барабана, що містить раму з увігнутою опорною поверхнею, а також встановлені на ній ролики, осі яких попарно з'єднані між собою поздовжніми елементами, який відрізняється тим, що кожний з поздовжніх елементів виконано регульованої довжини. 2. Пристрій за п. 1, який відрізняється тим, що кожний з поздовжніх елементів виконано у вигляді щонайменше двох телескопічних труб. 3. Пристрій за п. 1, який відрізняється тим, що кожний з поздовжніх елементів виконано у вигляді нарізної стяжки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
