Опорний пристрій обертового барабана

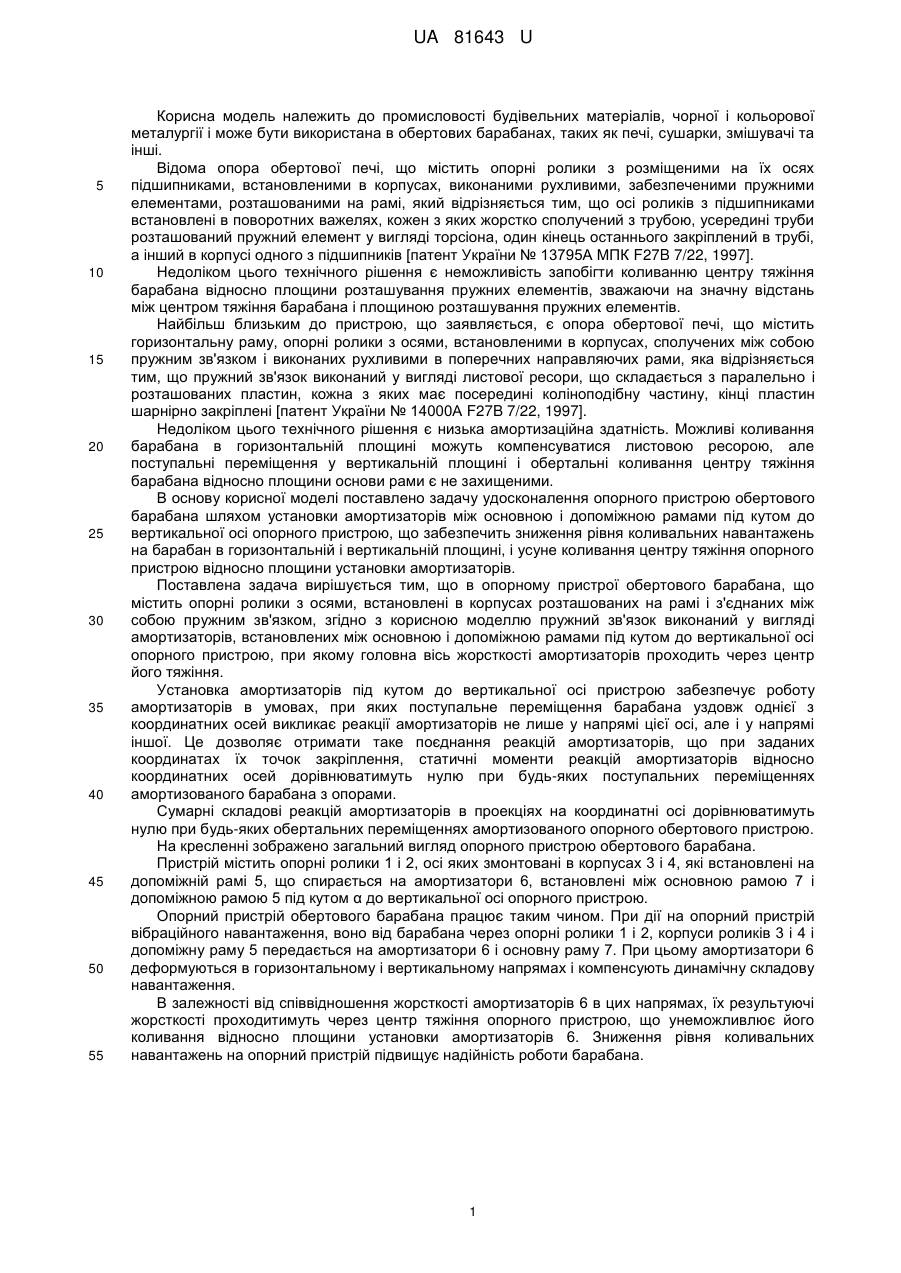

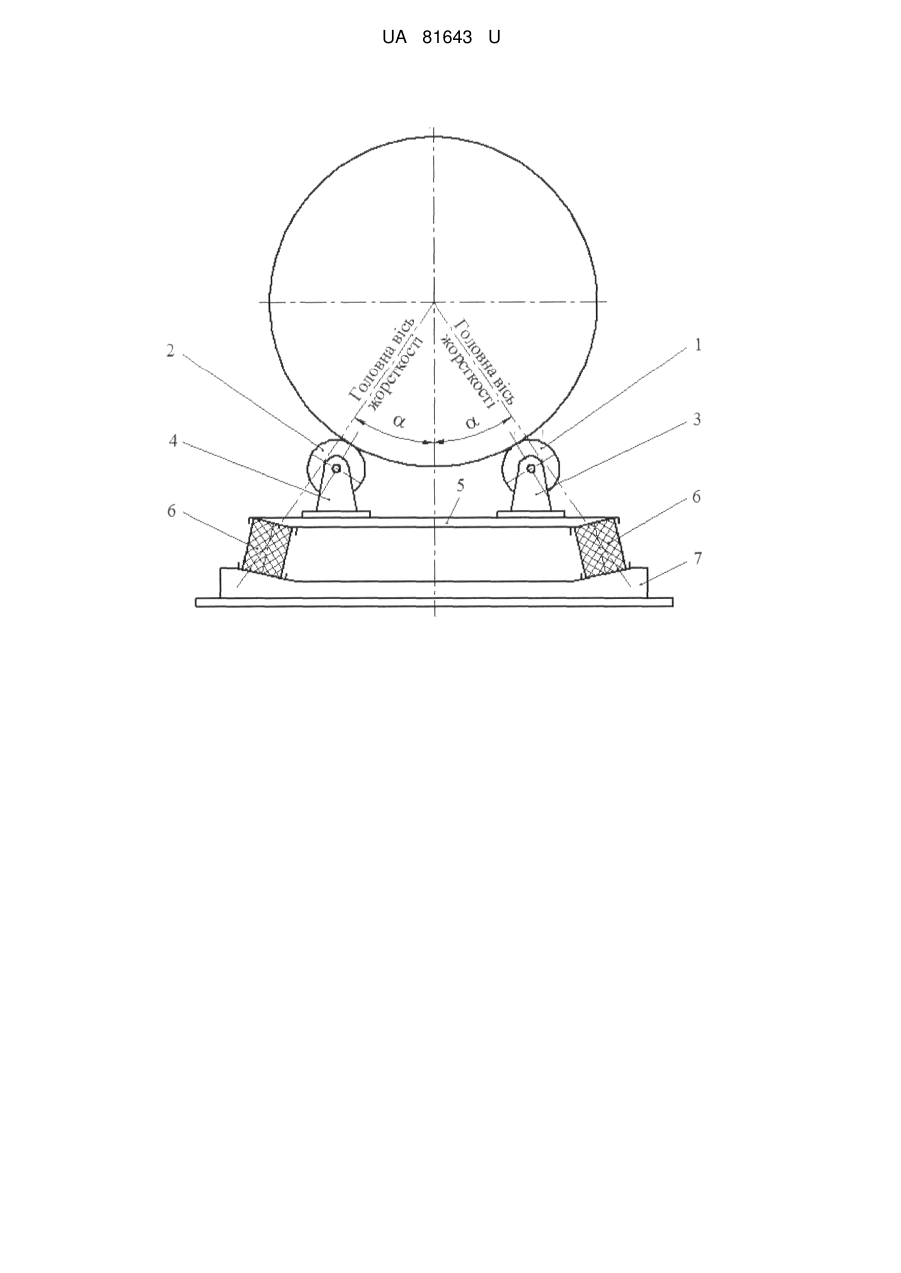

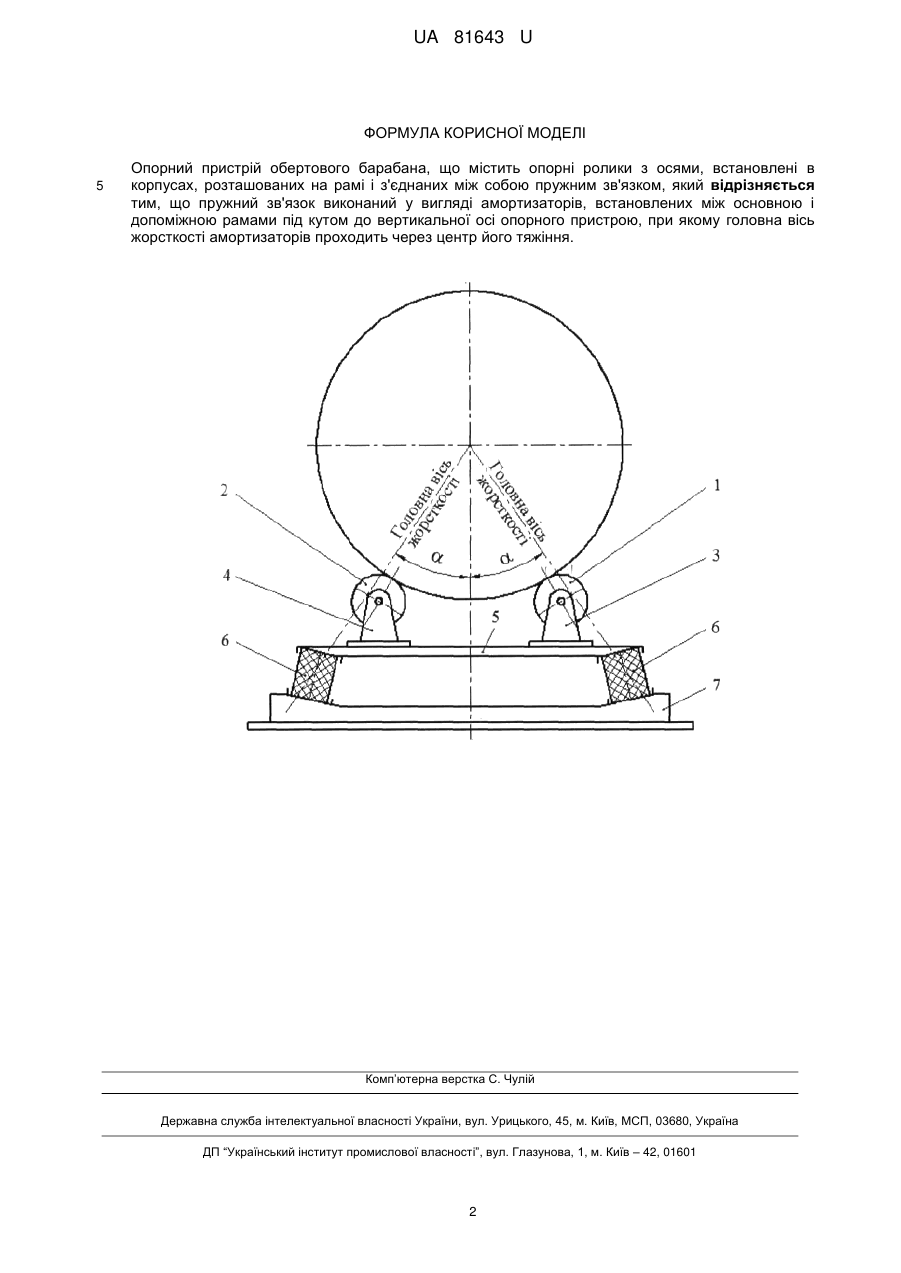

Реферат: UA 81643 U UA 81643 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промисловості будівельних матеріалів, чорної і кольорової металургії і може бути використана в обертових барабанах, таких як печі, сушарки, змішувачі та інші. Відома опора обертової печі, що містить опорні ролики з розміщеними на їх осях підшипниками, встановленими в корпусах, виконаними рухливими, забезпеченими пружними елементами, розташованими на рамі, який відрізняється тим, що осі роликів з підшипниками встановлені в поворотних важелях, кожен з яких жорстко сполучений з трубою, усередині труби розташований пружний елемент у вигляді торсіона, один кінець останнього закріплений в трубі, а інший в корпусі одного з підшипників [патент України № 13795А МПК F27B 7/22, 1997]. Недоліком цього технічного рішення є неможливість запобігти коливанню центру тяжіння барабана відносно площини розташування пружних елементів, зважаючи на значну відстань між центром тяжіння барабана і площиною розташування пружних елементів. Найбільш близьким до пристрою, що заявляється, є опора обертової печі, що містить горизонтальну раму, опорні ролики з осями, встановленими в корпусах, сполучених між собою пружним зв'язком і виконаних рухливими в поперечних направляючих рами, яка відрізняється тим, що пружний зв'язок виконаний у вигляді листової ресори, що складається з паралельно і розташованих пластин, кожна з яких має посередині коліноподібну частину, кінці пластин шарнірно закріплені [патент України № 14000А F27B 7/22, 1997]. Недоліком цього технічного рішення є низька амортизаційна здатність. Можливі коливання барабана в горизонтальній площині можуть компенсуватися листовою ресорою, але поступальні переміщення у вертикальній площині і обертальні коливання центру тяжіння барабана відносно площини основи рами є не захищеними. В основу корисної моделі поставлено задачу удосконалення опорного пристрою обертового барабана шляхом установки амортизаторів між основною і допоміжною рамами під кутом до вертикальної осі опорного пристрою, що забезпечить зниження рівня коливальних навантажень на барабан в горизонтальній і вертикальній площині, і усуне коливання центру тяжіння опорного пристрою відносно площини установки амортизаторів. Поставлена задача вирішується тим, що в опорному пристрої обертового барабана, що містить опорні ролики з осями, встановлені в корпусах розташованих на рамі і з'єднаних між собою пружним зв'язком, згідно з корисною моделлю пружний зв'язок виконаний у вигляді амортизаторів, встановлених між основною і допоміжною рамами під кутом до вертикальної осі опорного пристрою, при якому головна вісь жорсткості амортизаторів проходить через центр його тяжіння. Установка амортизаторів під кутом до вертикальної осі пристрою забезпечує роботу амортизаторів в умовах, при яких поступальне переміщення барабана уздовж однієї з координатних осей викликає реакції амортизаторів не лише у напрямі цієї осі, але і у напрямі іншої. Це дозволяє отримати таке поєднання реакцій амортизаторів, що при заданих координатах їх точок закріплення, статичні моменти реакцій амортизаторів відносно координатних осей дорівнюватимуть нулю при будь-яких поступальних переміщеннях амортизованого барабана з опорами. Сумарні складові реакцій амортизаторів в проекціях на координатні осі дорівнюватимуть нулю при будь-яких обертальних переміщеннях амортизованого опорного обертового пристрою. На кресленні зображено загальний вигляд опорного пристрою обертового барабана. Пристрій містить опорні ролики 1 і 2, осі яких змонтовані в корпусах 3 і 4, які встановлені на допоміжній рамі 5, що спирається на амортизатори 6, встановлені між основною рамою 7 і допоміжною рамою 5 під кутом α до вертикальної осі опорного пристрою. Опорний пристрій обертового барабана працює таким чином. При дії на опорний пристрій вібраційного навантаження, воно від барабана через опорні ролики 1 і 2, корпуси роликів 3 і 4 і допоміжну раму 5 передається на амортизатори 6 і основну раму 7. При цьому амортизатори 6 деформуються в горизонтальному і вертикальному напрямах і компенсують динамічну складову навантаження. В залежності від співвідношення жорсткості амортизаторів 6 в цих напрямах, їх результуючі жорсткості проходитимуть через центр тяжіння опорного пристрою, що унеможливлює його коливання відносно площини установки амортизаторів 6. Зниження рівня коливальних навантажень на опорний пристрій підвищує надійність роботи барабана. 1 UA 81643 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Опорний пристрій обертового барабана, що містить опорні ролики з осями, встановлені в корпусах, розташованих на рамі і з'єднаних між собою пружним зв'язком, який відрізняється тим, що пружний зв'язок виконаний у вигляді амортизаторів, встановлених між основною і допоміжною рамами під кутом до вертикальної осі опорного пристрою, при якому головна вісь жорсткості амортизаторів проходить через центр його тяжіння. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
