Суміш водної суспензії сілікату для отримання миючого засобу

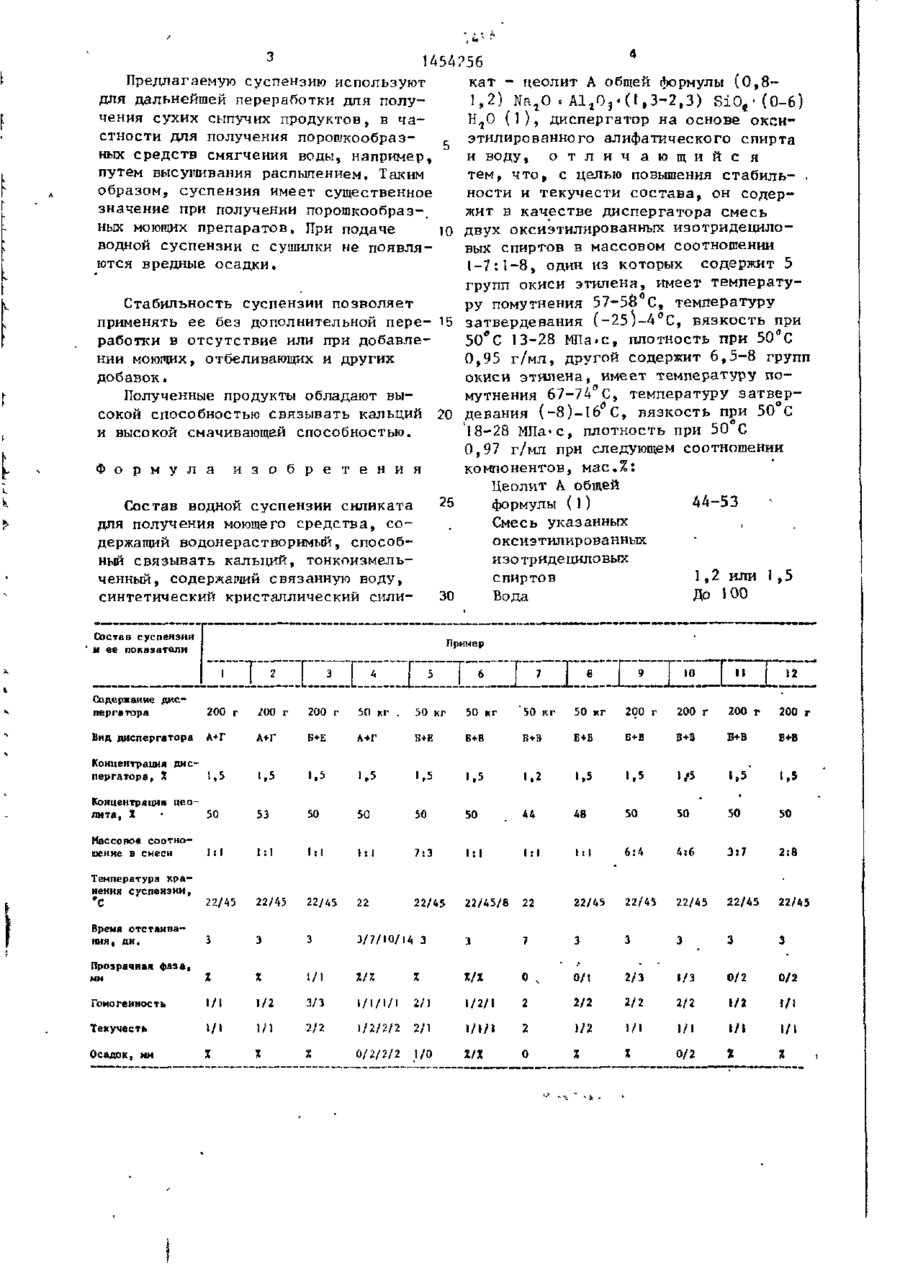

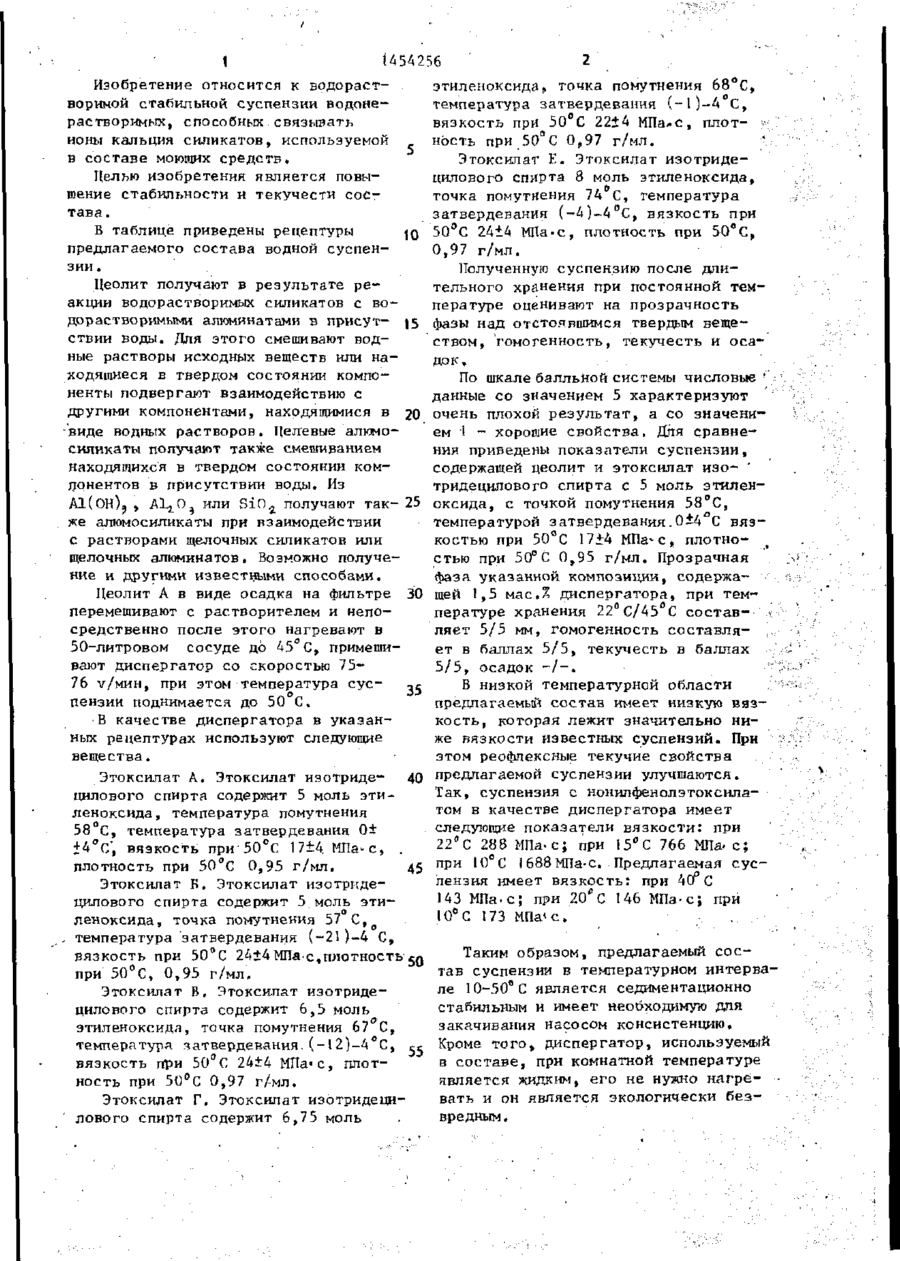

Изобретение относится к моющим с о с т а в а м , в частности к с о с т а в у водной суспензии силиката для получения моющего с р е д с т в а . Цель изобретения повышение стабильности и текучести с о с т а в а . Состав содержит водонррастворимый, способный связывать каль ций, тонкоиэмельченный, содержащий связанную воду, с и н т е т и ч е с к и й , к р и с таллический силикат - цеолит А формулы ( 0 , 8 - 1 , 2 ) Na 2 O А1^0 3 - ( 1 , 3 - 2 , 3 ) Б і О г (0^*6) Н 2 0 , воду и д и с п е р г а т о р , В к а ч е с т в е последнего используют смесь двух оксиэтилированньк и з о т р и дециловых спиртов в массовом с о о т н о шении 1 - 7 : 1 - 8 , один из которых с о д е р жит 5 групп окиси э т и л е н а , имеет температуру помутнения 57-58 С, температуру з а т в е р д е в а н и я ( - 2 5 ) - 4 С, в я з к о с т ь при 50°С 13-28 МПа*с, плотность при 50 J C 0 , 9 5 г/мл, другой с о держит 6 , 5 - 8 групп окиси э т и л е н а , имеет температуру помутнения 67-74 С температуру з а т в е р д е в а н и я (—8) — І 6 С, в я з к о с т ь при 50 С 18-28 МПа.с, п л о т н о с т ь при 50 С 0,97 г/мл при следующем соотношении компонентов, м а с . % : цеолит А 4 4 - 5 3 , смесь указанных спиртов 1,2 или 1,5, вода до 100. 1 т а б л . СО ел О) -РПФ-К ) 1 І454256 Изобретение относится к водорастворимой стабильной суспензии водонерастворимых, способных связывать ионы кальция силикатов, используемой в составе моющих средств. Целью изобретения является повышение стабильности и текучести состава . В таблице приведены рецептуры 10 предлагаемого состава водной суспензии. Цеолит получают в результате реакции водорастворимых силикатов с водорастворимыми алюминатами в присут- 15 ствии воды. Для этого смешивают водные растворы исходных веществ или находящиеся в твердом состоянии компоненты подвергают взаимодействию с другими компонентами, находящимися в 20 виде водных растворов. Целевые алюмосиликаты получают также смешиванием находящихся в твердом состоянии компонентов в присутствии воды. Из А1(ОН) ? , А 1 2 О 3 или S i O 2 получают так- 25 же алюмосиликаты при взаимодействии с растворами щелочных силикатов или щелочных алюминатов. Возможно получение и другими известными способами. 2 этиленоксида, точка помутнения 68°С, температура затвердевания (-l)-A С, вязкость при 50 С 22+4 МПа-с, плот- • ность при 50°С 0^97 г/мл. Этоксилат Е. Этоксилат изотридецилового спирта 8 моль этиленоксида, точка помутнения 74 С, температура затвердевания (-4)-4 С, вязкость при 50°С 24±4 МПа-с, плотность при 50°С, 0,97 г/мл. Полученную суспензию после длительного хранения при постоянной температуре оценивают на прозрачность фазы над отстоявшимся твердым веществом, гомогенность, текучесть и осадок. По шкале балльной системы числовые • данные со значением 5 характеризуют очень плохой результат, а со значением 1 - хорошие свойства. Для сравнения приведены показатели суспензии, содержащей цеолит и этоксилат изотридецилового спирта с 5 моль этиленоксида, с точкой помутнения 58°С, температурой затвердевания.0±4 С вязкостью при 50°С 17±4 МПа-с, плотностью при 50°С 0,95 г/мл. Прозрачная фаза указанной композиции, содержаЦеолит А в виде осадка на фильтре 30 щей 1,5 мас.% диспергатора, при температуре хранения 22 С/45 С составперемешивают с растворителем и неполяет 5/5 мм, гомогенность составлясредственно после этого нагревают в ет в баллах 5/5, текучесть в баллах 50-литровом сосуде до 45°С, примеши5/5, осадок -/-. вают диспергатор со скоростью 7576 v/мин, при этом температура сусВ низкой температурной области 35 пензии поднимается до 50 С, предлагаемый состав имеет низкую вязВ качестве диспергатора в указанкость, которая лежит значительно ниных рецептурах используют следующие же вязкости известных суспензий. При вещества. этом реофлексные текучие свойства предлагаемой суспензии улучшаются. Этоксилат А. Этоксилат изотриде- 40 Так, суспензия с нонилфенолэтоксилацилового спирта содержит 5 моль этитом в качестве диспергатора имеет леноксида, температура помутнения следующие показатели вязкости: при 58 С, температура затвердевания 0± , 0 22° С 288 МПа-с; при 15° С 766 МПа-с; + 4 Г , вязкость при 50 С 17±4. МПа-с, / при 10°С 1688 МПа-с. Предлагаемая сусплотность при 50°С 0,95 г/мл, 45 Этоксилат Б. Этоксилат изотркдепензия имеет вязкость: при 40° С цилового спирта содержит 5 моль эти143 МПа.с; при 20°С 146 МПа-с; при леноксида, точка помутнения 57 С, о 10° С 173 МПа»с, температура затвердевания (-21)-4 С, вязкость при 50°С 24±4МПа-с,плотность 5Q Таким образом, предлагаемый с о с при 50°С, 0,95 г/мл. тав суспензии в температурном интервале 10-50°С является седиментационно Этоксилат В. Этоксилат изотридецилового спирта содержит 6,5 моль стабильным и имеет необходимую для этиленоксидл, точка помутнения 67С, закачивания насосом консистенцию. температура затвердевания. (-12)-4°С, , с Кроме того» диспергатор, используемый вязкость при 50°С 24±4 МПа*с, плотв составе, при комнатной температуре ность при 50°С 0,97 г/мл. является жидким, его не нужно нагреЭтоксилат Г. Этоксилат изотридецивать и он является экологически безлового спирта содержит 6,75 моль вредным . , •и • • Предлагаемую суспензию используют кат - цеолит А общей формулы ( 0 , 8 для дальнейшей переработки для полу1,2) ПагО . А ^ О ^ О , 3 - 2 , 3 ) S i 0 € - ( 0 - 6 ) чения сухих сыпучих продуктов, в ч а Н.,0 ( 1 ) , диспергатор на основе оксистности для получения порошкообразэтилированного алифатического спирта ных средств смягчения воды, например, и воду, о т л и ч а ю щ и й с я путем высушивания распылением. Таким тем, ч т о , с целью повышения стабиль- і образом, суспензия имеет существенное ности и текучести с о с т а в а , он содерзначение при получении порошкообразжит в качестве диспергатора смесь ных моющих препаратов. При подаче 10 двух оксиэтилированных изотридециловодной суспензии с сушилки не появлявых спиртов в массовом соотношении ются вредные осадки. 1-7:1-8, один из которых содержит 5 групп окиси этилена, имеет температуру помутнения 57-5Й°С, температуру Стабильность суспензии позволяет применять ее без дополнительной п е р е - 15 затвердевания (-25)-4°С, вязкость при 50 в С 13-28 МПа.с, плотность при 50°С работки в отсутствие или при добавле0,95 г/мл, другой содержит 6 , 5 - 8 групп нии моюпщх, отбеливающих и других окиси этилена, имеет температуру п о добавок. мутнения 67-74 f f C, температуру з а т в е р Полученные продукты обладают высокой способностью связывать кальций 20 девания (-8)-1 б" С» вязкость при 50° С 18-28 МПа*с, плотность при 50°С и высокой смачивающей способностью. 0,97 г/мл при следующем соотношении компонентов, мас в %: Ф о р м у л а и з о б р е т е н и я Цеолит А общей . формулы (1) 44-53 Состав водной суспензии силиката 25 Смесь указанных для получения моющего средства, с о оксиэтилированных держащий водонерастворимыи, способный связывать кальций, тонкоизмельизотридециловых ченный, содержащий связанную воду, спиртов 1,2 или 1^5 синтетический кристаллический сили- 30 Вода До ЮО Состав суспензии и ее показатели Содержанке д н с 200 г 2т г 200 г А+Г А+Ґ Н+Е Концентрация д н с пергатора, X 1,5 1,5 Концентрации ц е о лита, X 50 Массовое с о о т н о шение в смеси Вид д и с п е р г а т о р а 50 кг . 50 кг 50 кг 50 кг 50 кг 200 г 200 г 200 г 200 г А+Г Б+Е Б+В Б+В Б+В Б+В Б+В Б+В В+В 1,5 1,5 1,5 1,5 1.2 1,5 1,5 1/5 1,5 1,5 53 50 50 50 50 44 48 50 50 50 50 1:1 1:1 1:1 1:1 7:3 lit 1:1 111 6:4 А:6 Зі7 2і8 Температура х р а нения суспензии, °С 22/45 22/45 22/45 22 22/45 22/45/8 22 22/45 22/45 22/45 22/45 22/45 Время отстаивания, дн, 3 3/7/Ю/І4 З з 7 3 3 3 3 3 Прозрачная ф а з а , мм Z % 1/1 XIX X Х/% О 0/t 2/3 1/3 0/2 0/2 Гомогенность 1/1 1/2 3/3 1/1/1/1 2/1 1/2/1 2 2/2 2/2 2/2 1/2 1/1 Текучесть 1/1 1/1 2/2 1/2/2/2 2/1 1/1/І 2 )/2 1/1 1/1 1/1 1/1 Осадок, мм X X % ОЦЩ1 1/0 XIX 0 х х о/2 г % 1454256 О.Юрковецкая Составитель Л.Русанова Техред А.Кравчук Корректор С.Черни Заказ 7308/59 Тираж 365 Подписное В И Г Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИШ 113035, Москва, Ж-35, Раушская наб., Д. 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
