Алгоритмічний перетворювач

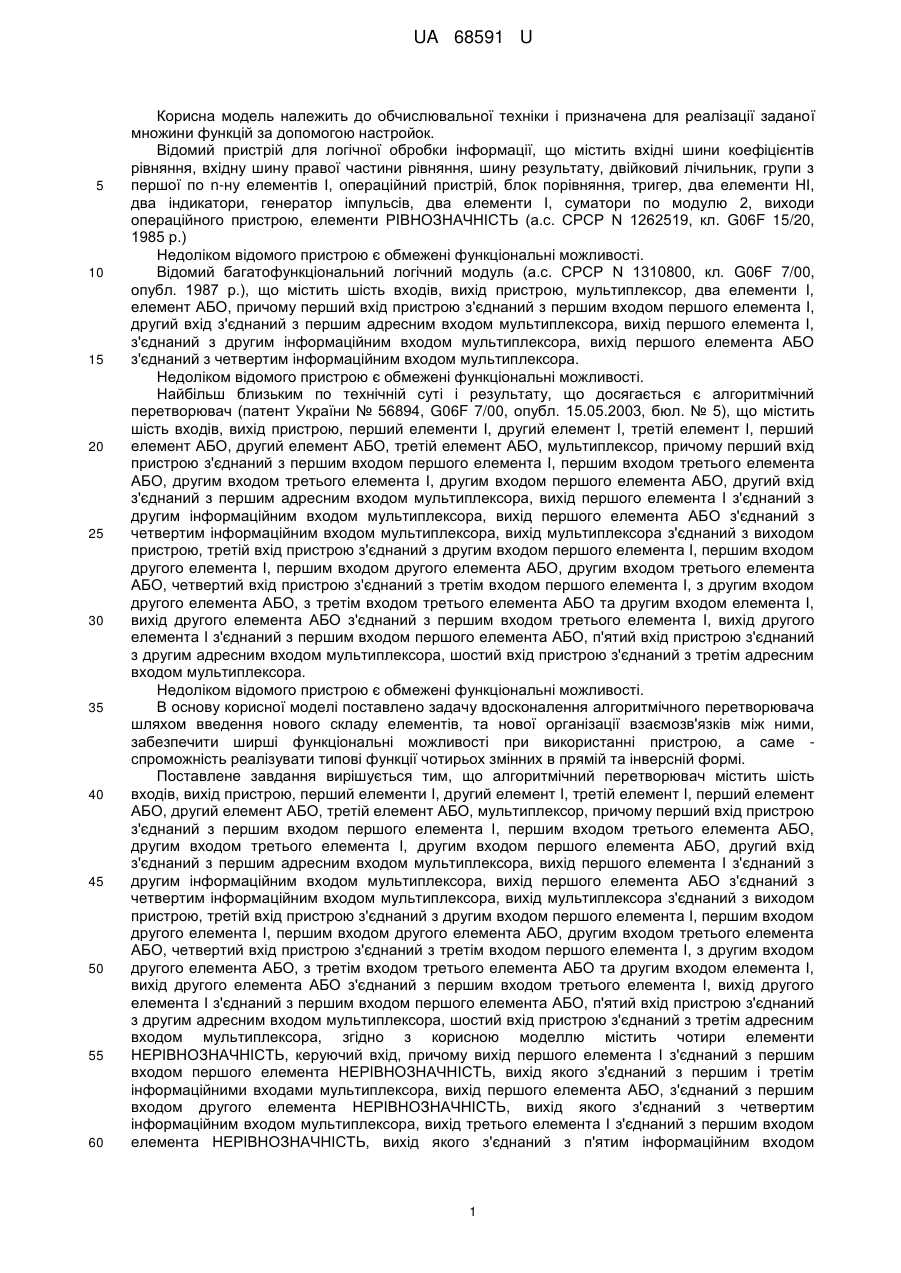

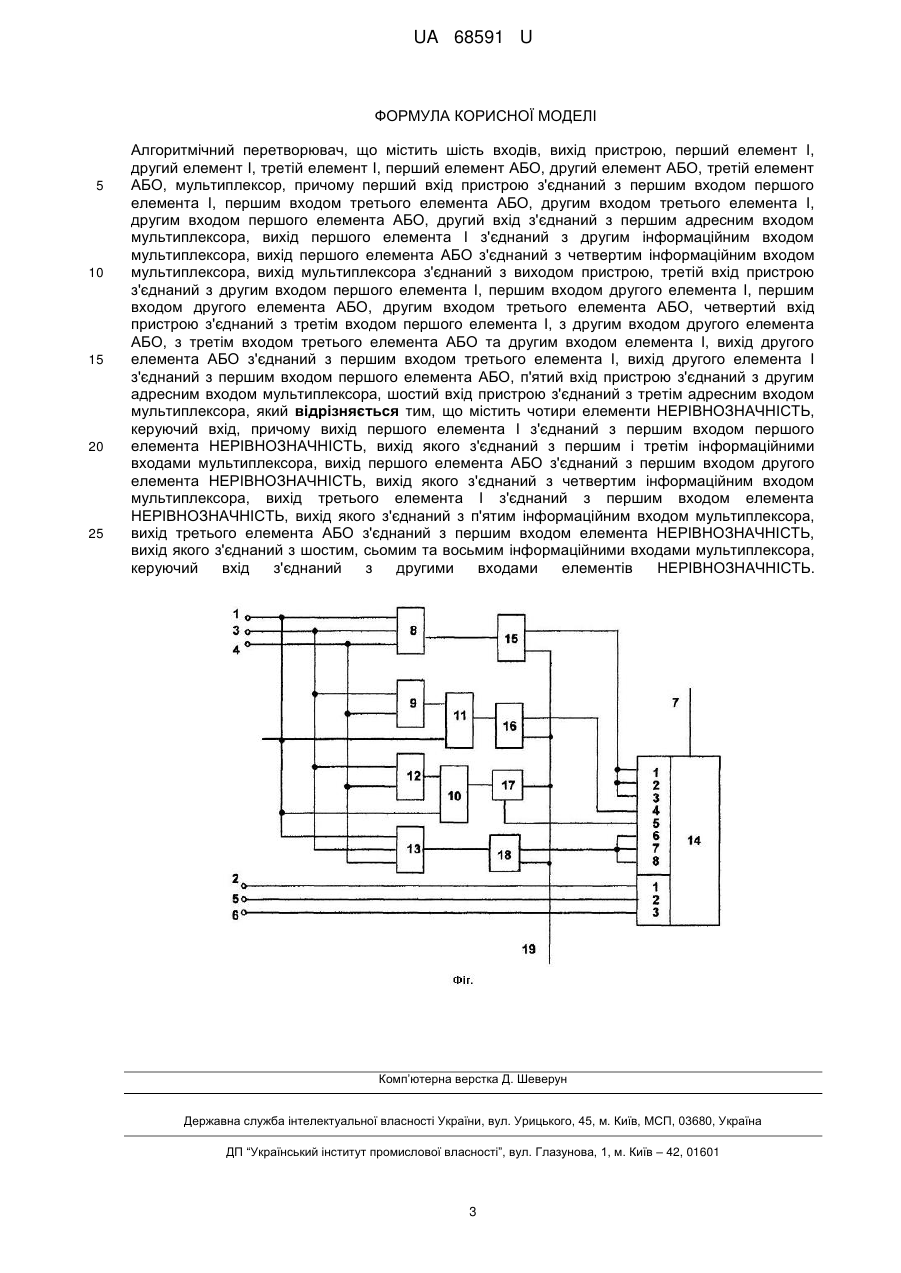

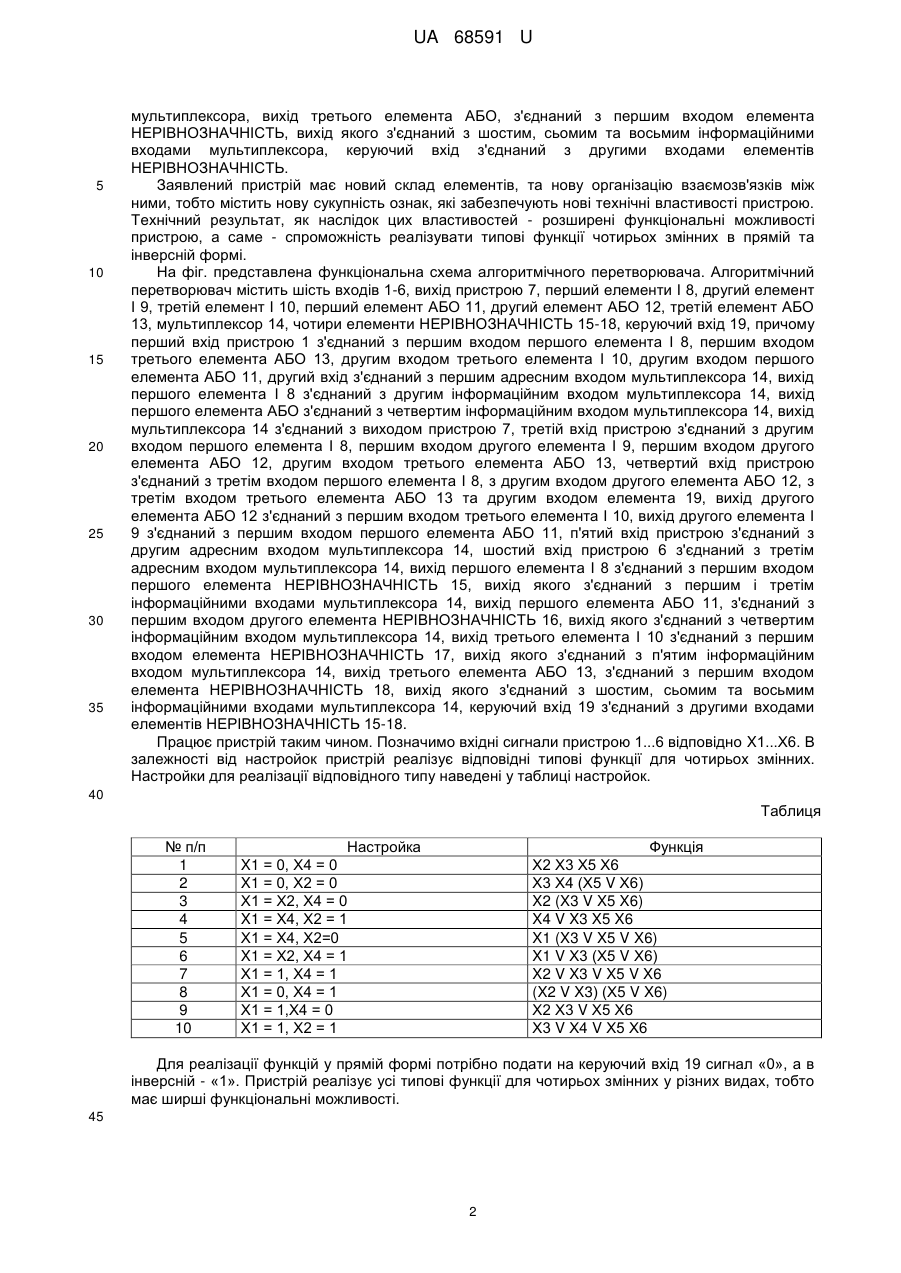

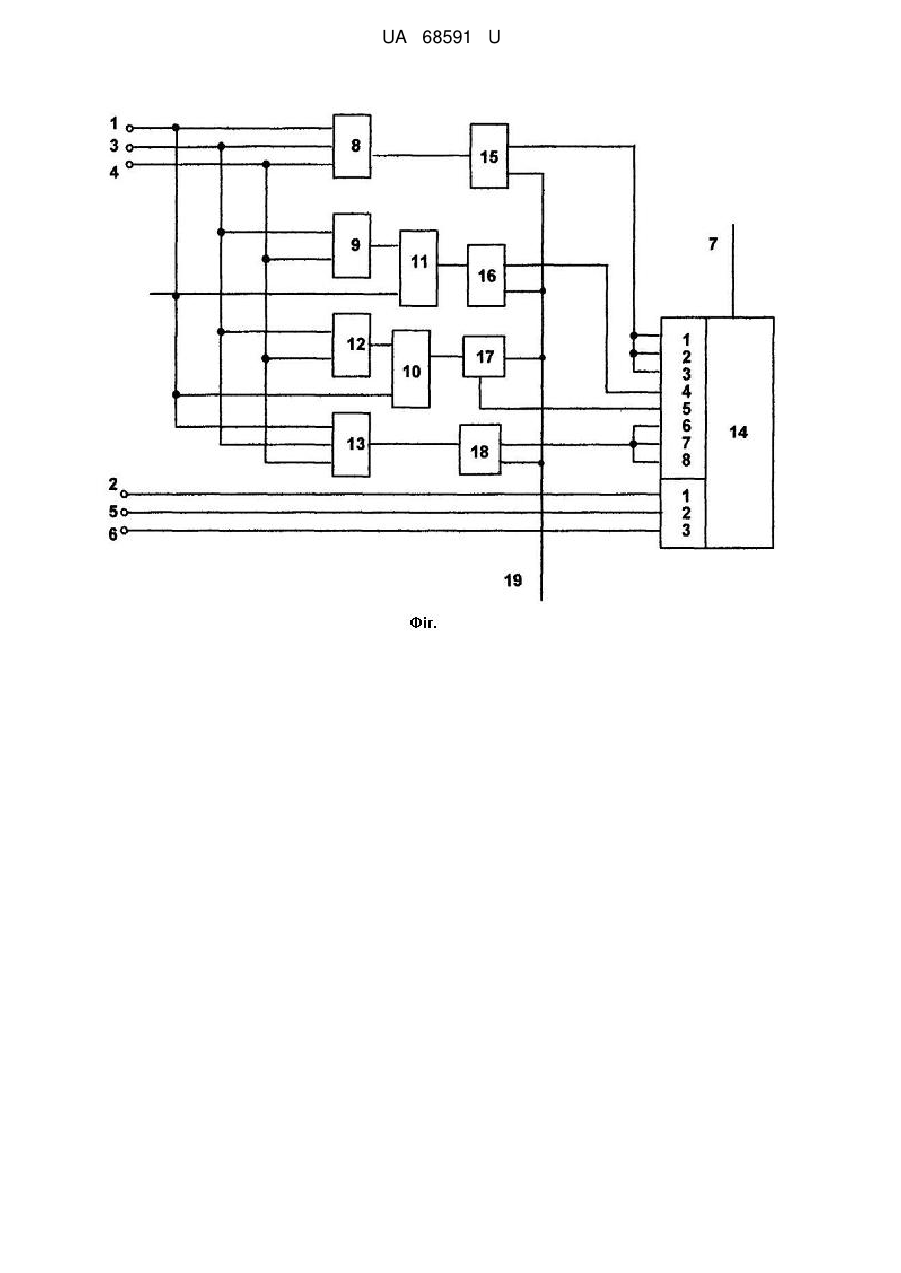

Реферат: Алгоритмічний перетворювач містить шість входів, вихід пристрою, перший елемент І, другий елемент І, третій елемент І, перший елемент АБО, другий елемент АБО, третій елемент АБО, мультиплексор. Містить чотири елементи НЕРІВНОЗНАЧНІСТЬ та керуючий вхід. UA 68591 U (12) UA 68591 U UA 68591 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і призначена для реалізації заданої множини функцій за допомогою настройок. Відомий пристрій для логічної обробки інформації, що містить вхідні шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по n-ну елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ (а.с. СРСР N 1262519, кл. G06F 15/20, 1985 р.) Недоліком відомого пристрою є обмежені функціональні можливості. Відомий багатофункціональний логічний модуль (а.с. СРСР N 1310800, кл. G06F 7/00, опубл. 1987 р.), що містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І, з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора. Недоліком відомого пристрою є обмежені функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається є алгоритмічний перетворювач (патент України № 56894, G06F 7/00, опубл. 15.05.2003, бюл. № 5), що містить шість входів, вихід пристрою, перший елементи І, другий елемент І, третій елемент І, перший елемент АБО, другий елемент АБО, третій елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора. Недоліком відомого пристрою є обмежені функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення алгоритмічного перетворювача шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні пристрою, а саме спроможність реалізувати типові функції чотирьох змінних в прямій та інверсній формі. Поставлене завдання вирішується тим, що алгоритмічний перетворювач містить шість входів, вихід пристрою, перший елементи І, другий елемент І, третій елемент І, перший елемент АБО, другий елемент АБО, третій елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора, згідно з корисною моделлю містить чотири елементи НЕРІВНОЗНАЧНІСТЬ, керуючий вхід, причому вихід першого елемента І з'єднаний з першим входом першого елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з першим і третім інформаційними входами мультиплексора, вихід першого елемента АБО, з'єднаний з першим входом другого елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з четвертим інформаційним входом мультиплексора, вихід третього елемента І з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з п'ятим інформаційним входом 1 UA 68591 U 5 10 15 20 25 30 35 мультиплексора, вихід третього елемента АБО, з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора, керуючий вхід з'єднаний з другими входами елементів НЕРІВНОЗНАЧНІСТЬ. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості пристрою. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості пристрою, а саме - спроможність реалізувати типові функції чотирьох змінних в прямій та інверсній формі. На фіг. представлена функціональна схема алгоритмічного перетворювача. Алгоритмічний перетворювач містить шість входів 1-6, вихід пристрою 7, перший елементи І 8, другий елемент І 9, третій елемент І 10, перший елемент АБО 11, другий елемент АБО 12, третій елемент АБО 13, мультиплексор 14, чотири елементи НЕРІВНОЗНАЧНІСТЬ 15-18, керуючий вхід 19, причому перший вхід пристрою 1 з'єднаний з першим входом першого елемента І 8, першим входом третього елемента АБО 13, другим входом третього елемента І 10, другим входом першого елемента АБО 11, другий вхід з'єднаний з першим адресним входом мультиплексора 14, вихід першого елемента І 8 з'єднаний з другим інформаційним входом мультиплексора 14, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора 14, вихід мультиплексора 14 з'єднаний з виходом пристрою 7, третій вхід пристрою з'єднаний з другим входом першого елемента І 8, першим входом другого елемента І 9, першим входом другого елемента АБО 12, другим входом третього елемента АБО 13, четвертий вхід пристрою з'єднаний з третім входом першого елемента І 8, з другим входом другого елемента АБО 12, з третім входом третього елемента АБО 13 та другим входом елемента 19, вихід другого елемента АБО 12 з'єднаний з першим входом третього елемента І 10, вихід другого елемента І 9 з'єднаний з першим входом першого елемента АБО 11, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора 14, шостий вхід пристрою 6 з'єднаний з третім адресним входом мультиплексора 14, вихід першого елемента І 8 з'єднаний з першим входом першого елемента НЕРІВНОЗНАЧНІСТЬ 15, вихід якого з'єднаний з першим і третім інформаційними входами мультиплексора 14, вихід першого елемента АБО 11, з'єднаний з першим входом другого елемента НЕРІВНОЗНАЧНІСТЬ 16, вихід якого з'єднаний з четвертим інформаційним входом мультиплексора 14, вихід третього елемента І 10 з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ 17, вихід якого з'єднаний з п'ятим інформаційним входом мультиплексора 14, вихід третього елемента АБО 13, з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ 18, вихід якого з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора 14, керуючий вхід 19 з'єднаний з другими входами елементів НЕРІВНОЗНАЧНІСТЬ 15-18. Працює пристрій таким чином. Позначимо вхідні сигнали пристрою 1...6 відповідно X1...Х6. В залежності від настройок пристрій реалізує відповідні типові функції для чотирьох змінних. Настройки для реалізації відповідного типу наведені у таблиці настройок. 40 Таблиця № п/п 1 2 3 4 5 6 7 8 9 10 Настройка X1 = 0, Х4 = 0 X1 = 0, Х2 = 0 Х1 = Х2, Х4 = 0 X1 = Х4, Х2 = 1 Х1 = Х4, Х2=0 X1 = Х2, Х4 = 1 Х1 = 1, Х4 = 1 Х1 = 0, Х4 = 1 Х1 = 1,Х4 = 0 Х1 = 1, Х2 = 1 Функція Х2 Х3 Х5 Х6 Х3 Х4 (Х5 V Х6) X2 (X3 V X5 X6) X4 V X3 X5 X6 X1 (X3 V X5 V X6) X1 V Х3 (Х5 V Х6) X2 V X3 V X5 V X6 (X2 V X3) (Х5 V X6) Х2 Х3 V Х5 Х6 Х3 V Х4 V Х5 Х6 Для реалізації функцій у прямій формі потрібно подати на керуючий вхід 19 сигнал «0», а в інверсній - «1». Пристрій реалізує усі типові функції для чотирьох змінних у різних видах, тобто має ширші функціональні можливості. 45 2 UA 68591 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 Алгоритмічний перетворювач, що містить шість входів, вихід пристрою, перший елемент І, другий елемент І, третій елемент І, перший елемент АБО, другий елемент АБО, третій елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора, який відрізняється тим, що містить чотири елементи НЕРІВНОЗНАЧНІСТЬ, керуючий вхід, причому вихід першого елемента І з'єднаний з першим входом першого елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з першим і третім інформаційними входами мультиплексора, вихід першого елемента АБО з'єднаний з першим входом другого елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з четвертим інформаційним входом мультиплексора, вихід третього елемента І з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з п'ятим інформаційним входом мультиплексора, вихід третього елемента АБО з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора, керуючий вхід з'єднаний з другими входами елементів НЕРІВНОЗНАЧНІСТЬ. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
