Універсальний пристрій для налаштування роликів зони вторинного охолодження

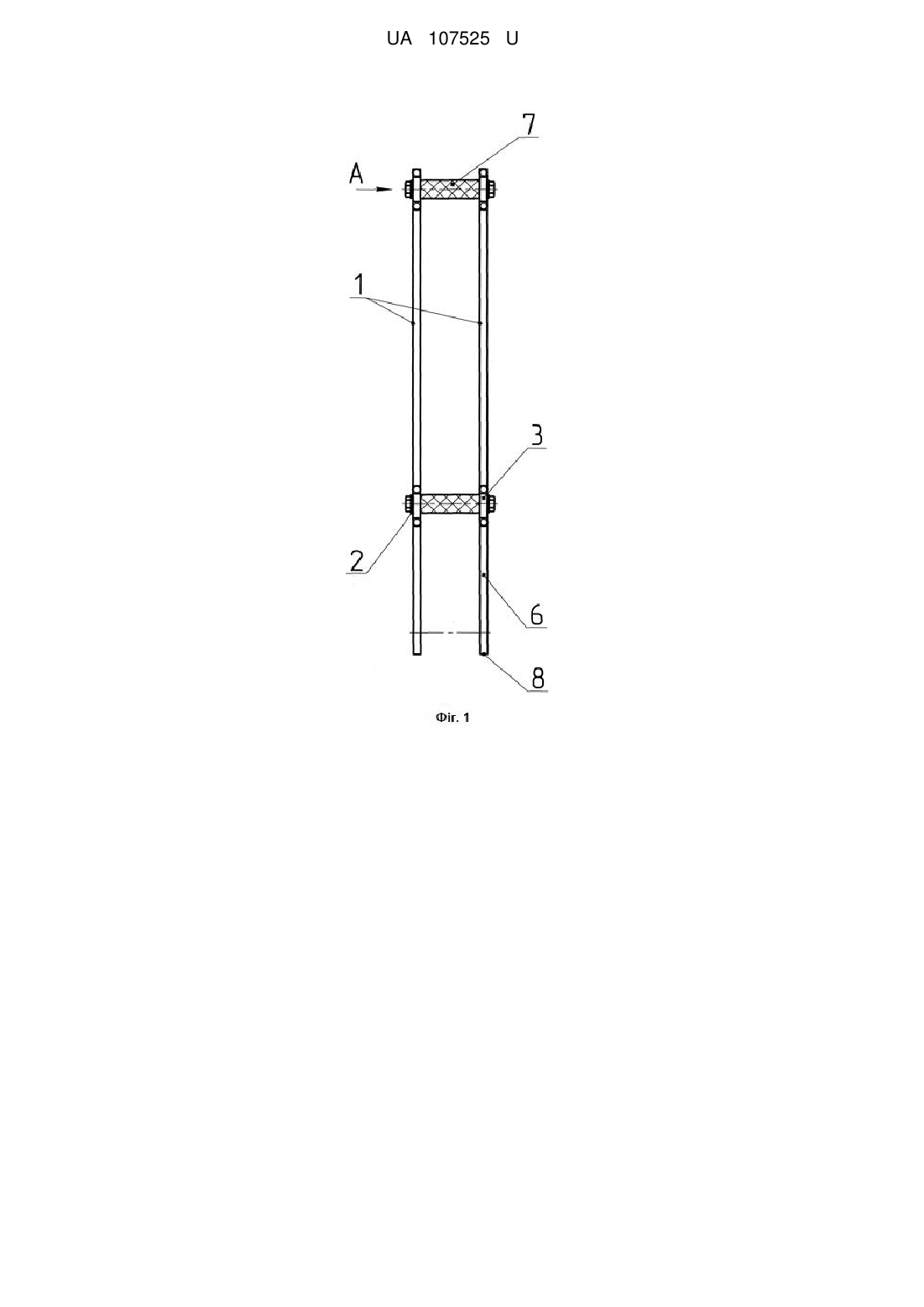

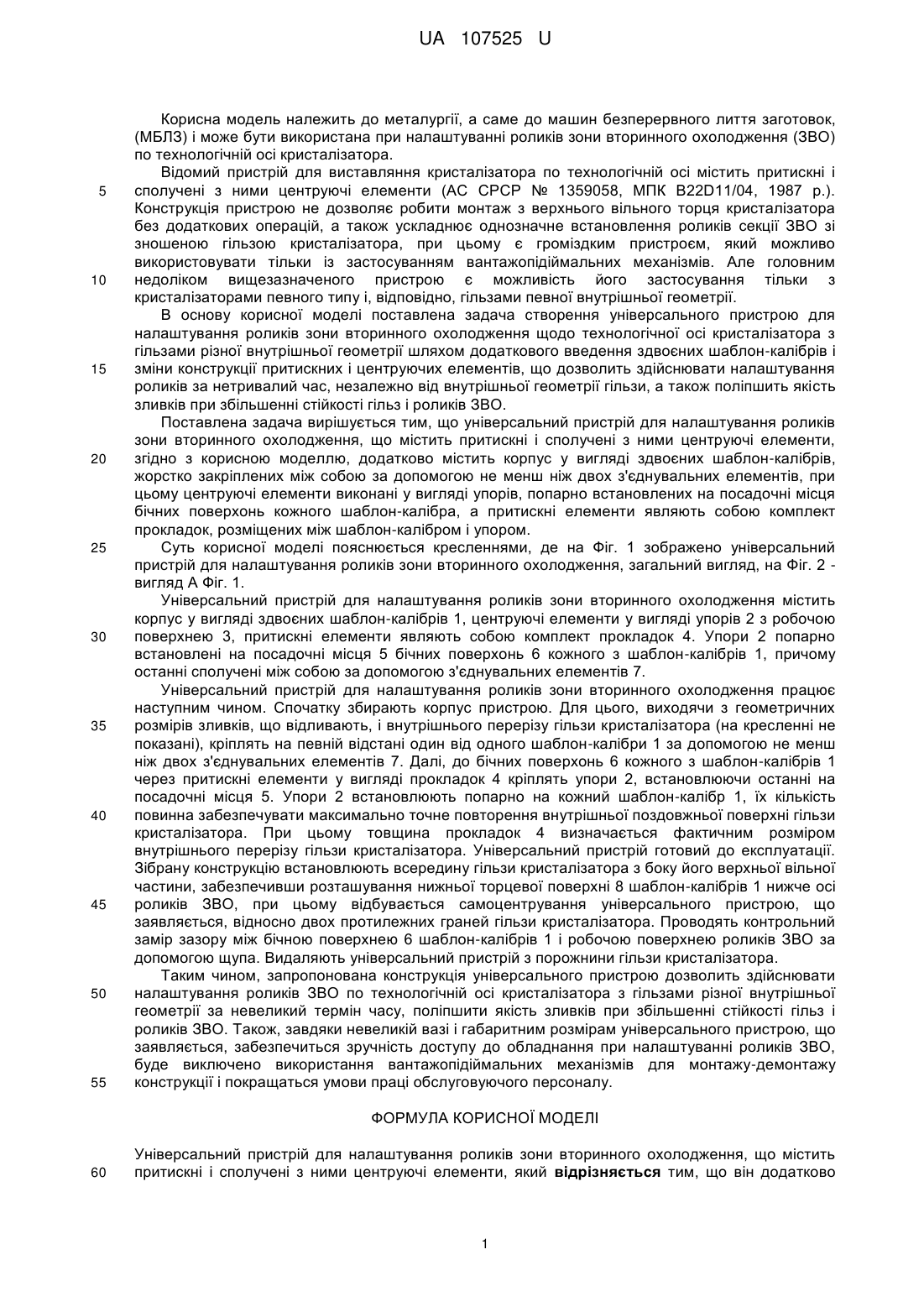

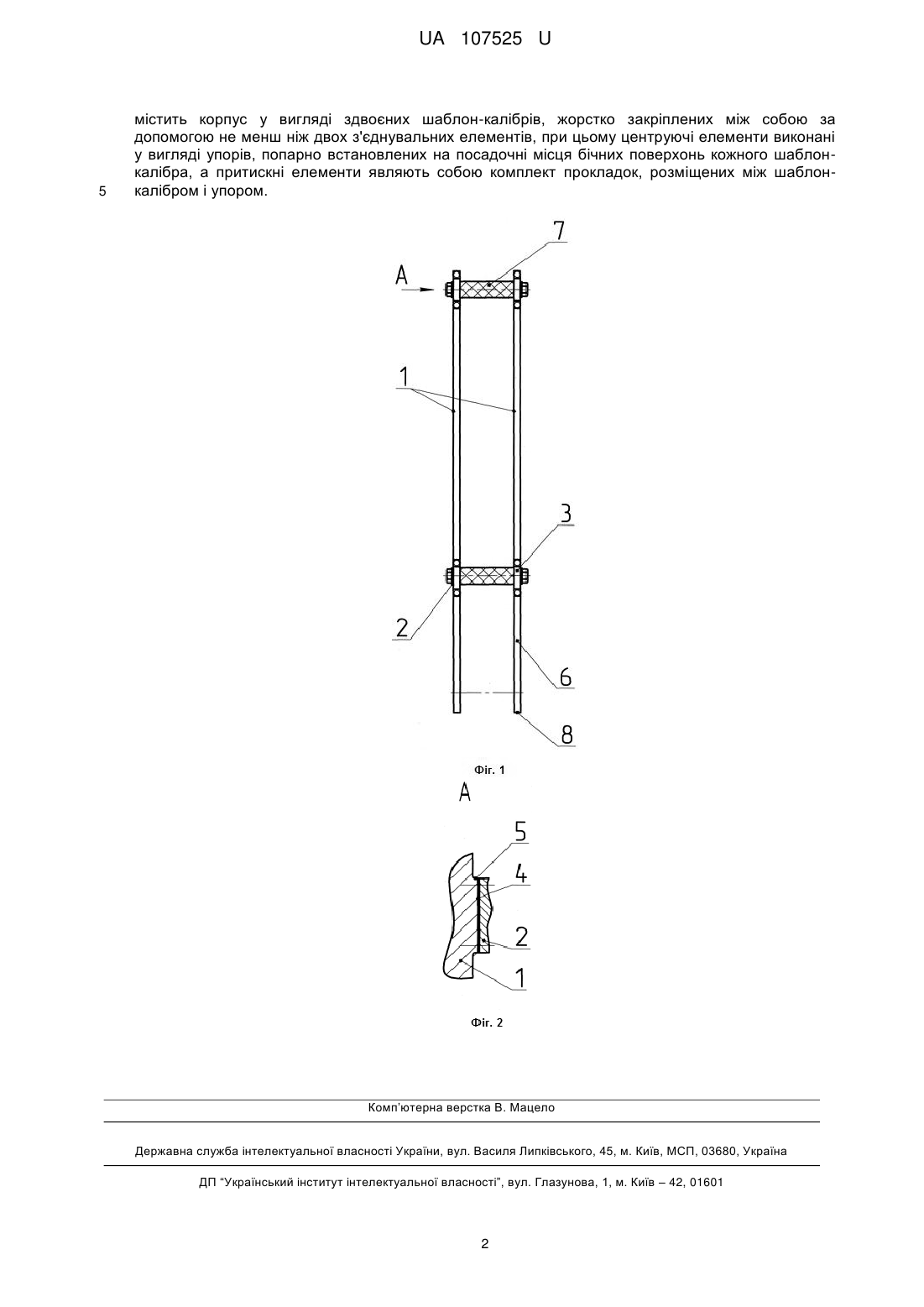

Реферат: Універсальний пристрій для налаштування роликів зони вторинного охолодження містить притискні і сполучені з ними центруючі елементи. Додатково містить корпус у вигляді здвоєних шаблон-калібрів, жорстко закріплених між собою за допомогою не менш ніж двох з'єднувальних елементів. Центруючі елементи виконані у вигляді упорів, попарно встановлених на посадочні місця бічних поверхонь кожного шаблон-калібра. Притискні елементи являють собою комплект прокладок, розміщених між шаблон-калібром і упором. UA 107525 U (12) UA 107525 U UA 107525 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургії, а саме до машин безперервного лиття заготовок, (МБЛЗ) і може бути використана при налаштуванні роликів зони вторинного охолодження (ЗВО) по технологічній осі кристалізатора. Відомий пристрій для виставляння кристалізатора по технологічній осі містить притискні і сполучені з ними центруючі елементи (АС СРСР № 1359058, МПК B22D11/04, 1987 р.). Конструкція пристрою не дозволяє робити монтаж з верхнього вільного торця кристалізатора без додаткових операцій, а також ускладнює однозначне встановлення роликів секції ЗВО зі зношеною гільзою кристалізатора, при цьому є громіздким пристроєм, який можливо використовувати тільки із застосуванням вантажопідіймальних механізмів. Але головним недоліком вищезазначеного пристрою є можливість його застосування тільки з кристалізаторами певного типу і, відповідно, гільзами певної внутрішньої геометрії. В основу корисної моделі поставлена задача створення універсального пристрою для налаштування роликів зони вторинного охолодження щодо технологічної осі кристалізатора з гільзами різної внутрішньої геометрії шляхом додаткового введення здвоєних шаблон-калібрів і зміни конструкції притискних і центруючих елементів, що дозволить здійснювати налаштування роликів за нетривалий час, незалежно від внутрішньої геометрії гільзи, а також поліпшить якість зливків при збільшенні стійкості гільз і роликів ЗВО. Поставлена задача вирішується тим, що універсальний пристрій для налаштування роликів зони вторинного охолодження, що містить притискні і сполучені з ними центруючі елементи, згідно з корисною моделлю, додатково містить корпус у вигляді здвоєних шаблон-калібрів, жорстко закріплених між собою за допомогою не менш ніж двох з'єднувальних елементів, при цьому центруючі елементи виконані у вигляді упорів, попарно встановлених на посадочні місця бічних поверхонь кожного шаблон-калібра, а притискні елементи являють собою комплект прокладок, розміщених між шаблон-калібром і упором. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображено універсальний пристрій для налаштування роликів зони вторинного охолодження, загальний вигляд, на Фіг. 2 вигляд А Фіг. 1. Універсальний пристрій для налаштування роликів зони вторинного охолодження містить корпус у вигляді здвоєних шаблон-калібрів 1, центруючі елементи у вигляді упорів 2 з робочою поверхнею 3, притискні елементи являють собою комплект прокладок 4. Упори 2 попарно встановлені на посадочні місця 5 бічних поверхонь 6 кожного з шаблон-калібрів 1, причому останні сполучені між собою за допомогою з'єднувальних елементів 7. Універсальний пристрій для налаштування роликів зони вторинного охолодження працює наступним чином. Спочатку збирають корпус пристрою. Для цього, виходячи з геометричних розмірів зливків, що відливають, і внутрішнього перерізу гільзи кристалізатора (на кресленні не показані), кріплять на певній відстані один від одного шаблон-калібри 1 за допомогою не менш ніж двох з'єднувальних елементів 7. Далі, до бічних поверхонь 6 кожного з шаблон-калібрів 1 через притискні елементи у вигляді прокладок 4 кріплять упори 2, встановлюючи останні на посадочні місця 5. Упори 2 встановлюють попарно на кожний шаблон-калібр 1, їх кількість повинна забезпечувати максимально точне повторення внутрішньої поздовжньої поверхні гільзи кристалізатора. При цьому товщина прокладок 4 визначається фактичним розміром внутрішнього перерізу гільзи кристалізатора. Універсальний пристрій готовий до експлуатації. Зібрану конструкцію встановлюють всередину гільзи кристалізатора з боку його верхньої вільної частини, забезпечивши розташування нижньої торцевої поверхні 8 шаблон-калібрів 1 нижче осі роликів ЗВО, при цьому відбувається самоцентрування універсального пристрою, що заявляється, відносно двох протилежних граней гільзи кристалізатора. Проводять контрольний замір зазору між бічною поверхнею 6 шаблон-калібрів 1 і робочою поверхнею роликів ЗВО за допомогою щупа. Видаляють універсальний пристрій з порожнини гільзи кристалізатора. Таким чином, запропонована конструкція універсального пристрою дозволить здійснювати налаштування роликів ЗВО по технологічній осі кристалізатора з гільзами різної внутрішньої геометрії за невеликий термін часу, поліпшити якість зливків при збільшенні стійкості гільз і роликів ЗВО. Також, завдяки невеликій вазі і габаритним розмірам універсального пристрою, що заявляється, забезпечиться зручність доступу до обладнання при налаштуванні роликів ЗВО, буде виключено використання вантажопідіймальних механізмів для монтажу-демонтажу конструкції і покращаться умови праці обслуговуючого персоналу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Універсальний пристрій для налаштування роликів зони вторинного охолодження, що містить притискні і сполучені з ними центруючі елементи, який відрізняється тим, що він додатково 1 UA 107525 U 5 містить корпус у вигляді здвоєних шаблон-калібрів, жорстко закріплених між собою за допомогою не менш ніж двох з'єднувальних елементів, при цьому центруючі елементи виконані у вигляді упорів, попарно встановлених на посадочні місця бічних поверхонь кожного шаблонкалібра, а притискні елементи являють собою комплект прокладок, розміщених між шаблонкалібром і упором. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
