Пристрій для вторинного охолодження безперервнолитих зливків

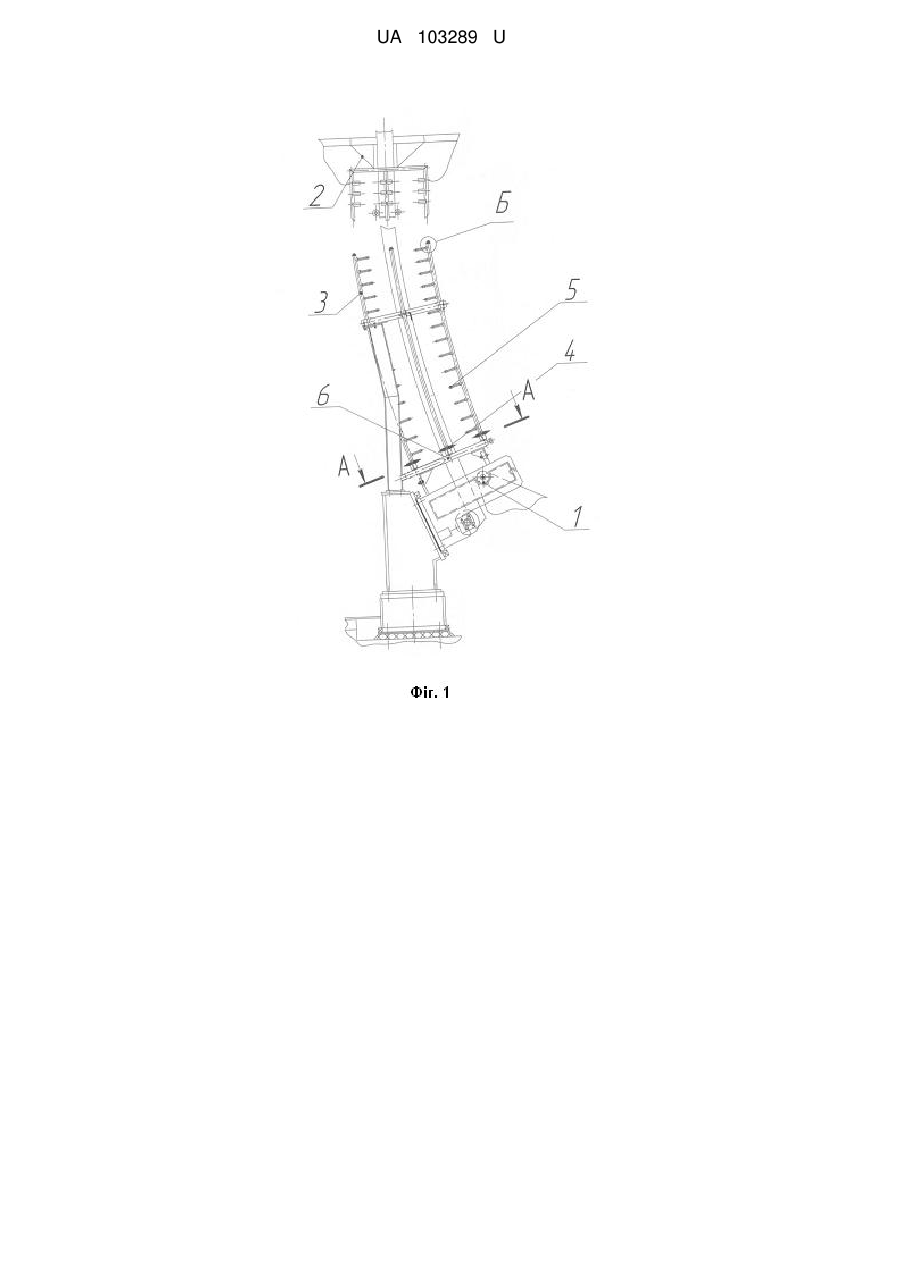

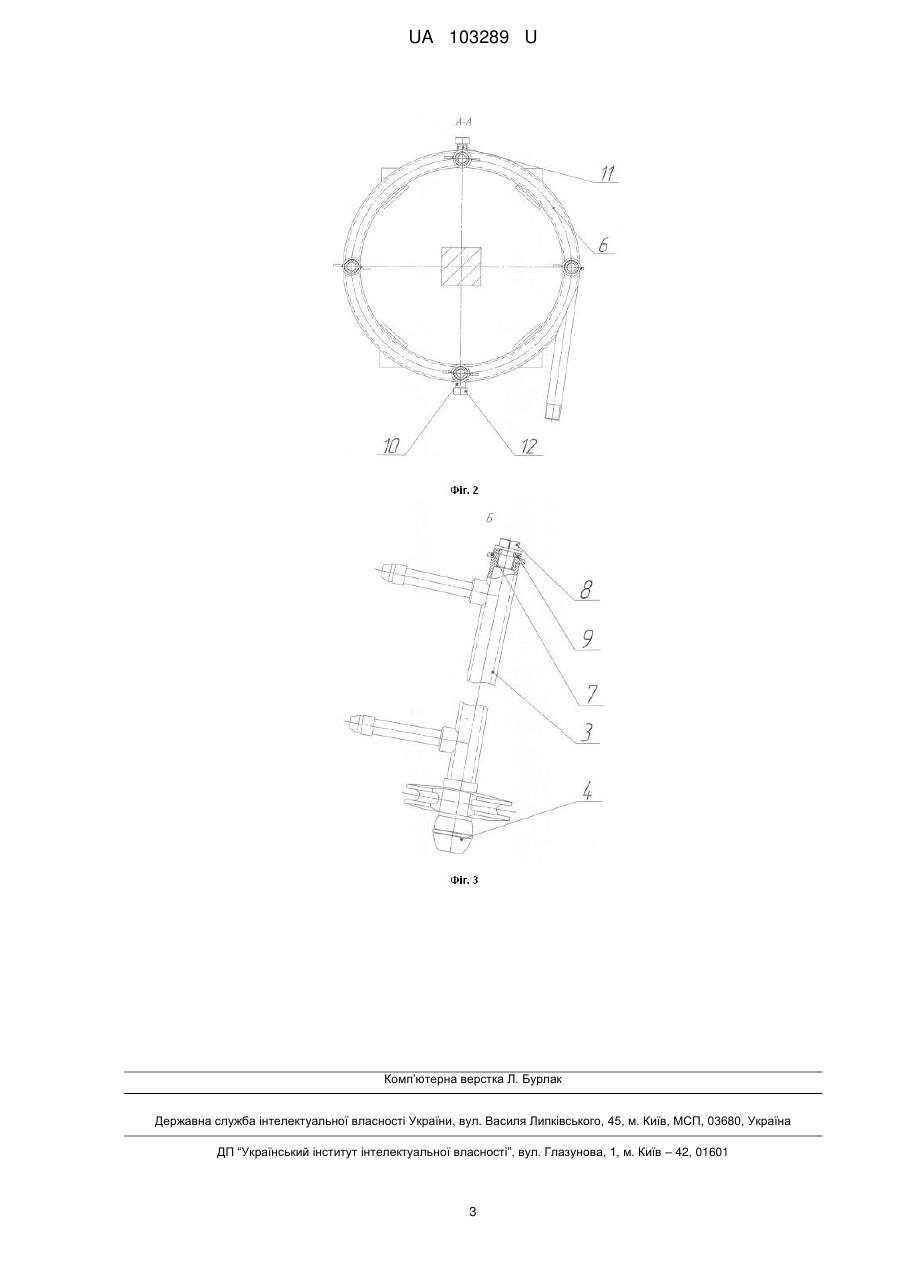

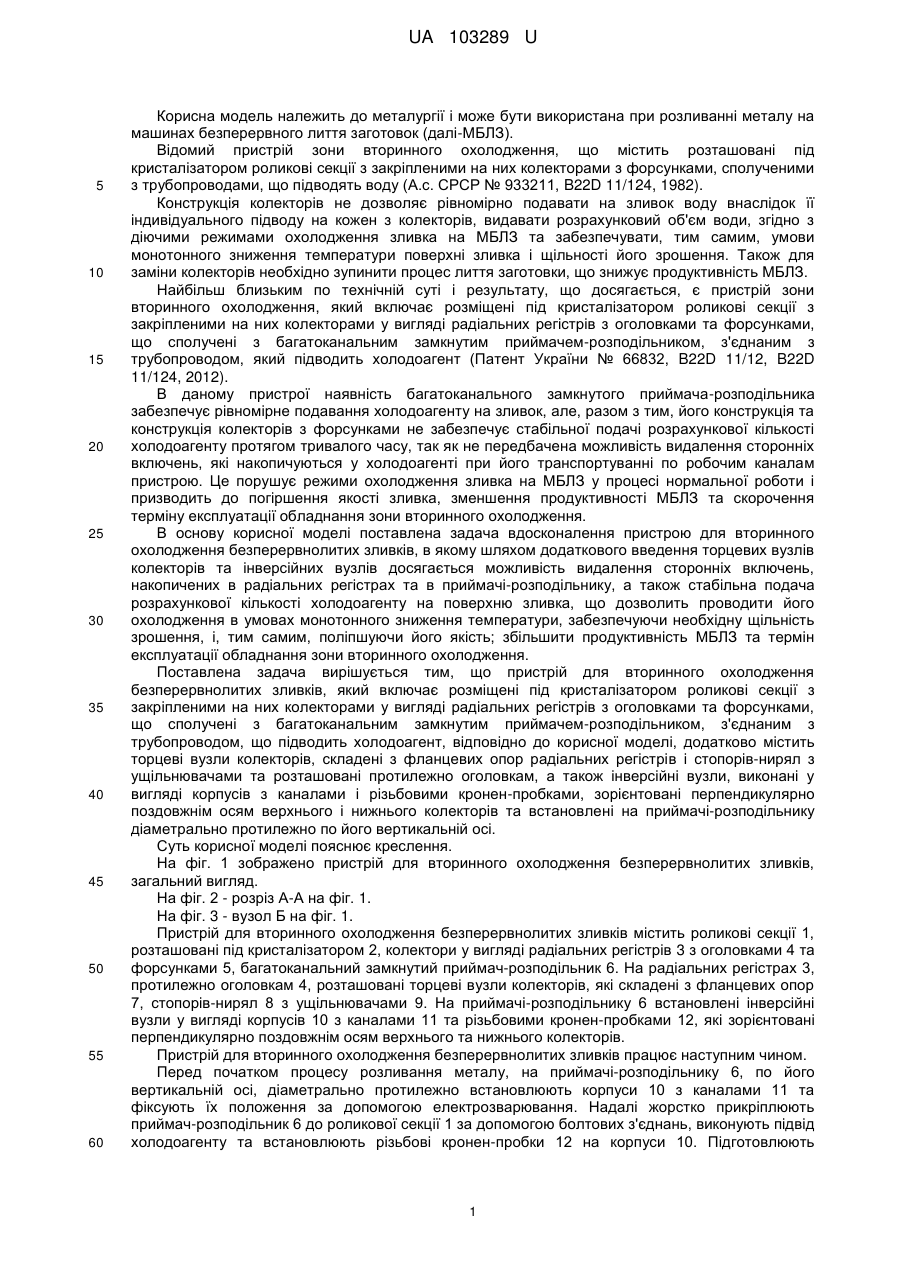

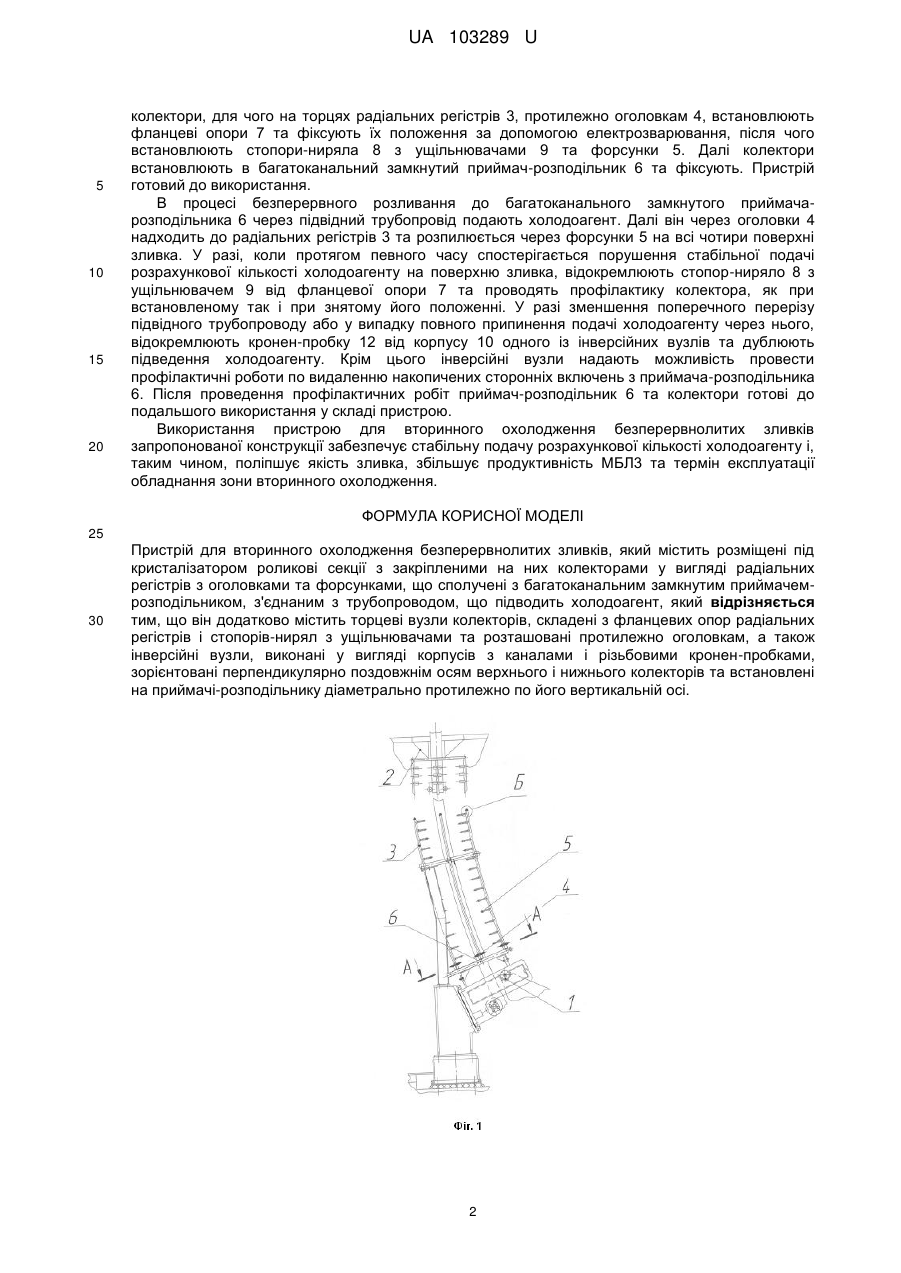

Реферат: Пристрій для вторинного охолодження безперервнолитих зливків містить розміщені під кристалізатором роликові секції з закріпленими на них колекторами у вигляді радіальних регістрів з оголовками та форсунками, що сполучені з багатоканальним замкнутим приймачемрозподільником, з'єднаним з трубопроводом, що підводить холодоагент. Пристрій додатково містить торцеві вузли колекторів, складені з фланцевих опор радіальних регістрів і стопорівнирял з ущільнювачами та розташовані протилежно оголовкам, а також інверсійні вузли, виконані у вигляді корпусів з каналами і різьбовими кронен-пробками, зорієнтовані перпендикулярно поздовжнім осям верхнього і нижнього колекторів та встановлені на приймачірозподільнику діаметрально протилежно по його вертикальній осі. UA 103289 U (12) UA 103289 U UA 103289 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургії і може бути використана при розливанні металу на машинах безперервного лиття заготовок (далі-МБЛЗ). Відомий пристрій зони вторинного охолодження, що містить розташовані під кристалізатором роликові секції з закріпленими на них колекторами з форсунками, сполученими з трубопроводами, що підводять воду (А.с. СРСР № 933211, B22D 11/124, 1982). Конструкція колекторів не дозволяє рівномірно подавати на зливок воду внаслідок її індивідуального підводу на кожен з колекторів, видавати розрахунковий об'єм води, згідно з діючими режимами охолодження зливка на МБЛЗ та забезпечувати, тим самим, умови монотонного зниження температури поверхні зливка і щільності його зрошення. Також для заміни колекторів необхідно зупинити процес лиття заготовки, що знижує продуктивність МБЛЗ. Найбільш близьким по технічній суті і результату, що досягається, є пристрій зони вторинного охолодження, який включає розміщені під кристалізатором роликові секції з закріпленими на них колекторами у вигляді радіальних регістрів з оголовками та форсунками, що сполучені з багатоканальним замкнутим приймачем-розподільником, з'єднаним з трубопроводом, який підводить холодоагент (Патент України № 66832, B22D 11/12, B22D 11/124, 2012). В даному пристрої наявність багатоканального замкнутого приймача-розподільника забезпечує рівномірне подавання холодоагенту на зливок, але, разом з тим, його конструкція та конструкція колекторів з форсунками не забезпечує стабільної подачі розрахункової кількості холодоагенту протягом тривалого часу, так як не передбачена можливість видалення сторонніх включень, які накопичуються у холодоагенті при його транспортуванні по робочим каналам пристрою. Це порушує режими охолодження зливка на МБЛЗ у процесі нормальної роботи і призводить до погіршення якості зливка, зменшення продуктивності МБЛЗ та скорочення терміну експлуатації обладнання зони вторинного охолодження. В основу корисної моделі поставлена задача вдосконалення пристрою для вторинного охолодження безперервнолитих зливків, в якому шляхом додаткового введення торцевих вузлів колекторів та інверсійних вузлів досягається можливість видалення сторонніх включень, накопичених в радіальних регістрах та в приймачі-розподільнику, а також стабільна подача розрахункової кількості холодоагенту на поверхню зливка, що дозволить проводити його охолодження в умовах монотонного зниження температури, забезпечуючи необхідну щільність зрошення, і, тим самим, поліпшуючи його якість; збільшити продуктивність МБЛЗ та термін експлуатації обладнання зони вторинного охолодження. Поставлена задача вирішується тим, що пристрій для вторинного охолодження безперервнолитих зливків, який включає розміщені під кристалізатором роликові секції з закріпленими на них колекторами у вигляді радіальних регістрів з оголовками та форсунками, що сполучені з багатоканальним замкнутим приймачем-розподільником, з'єднаним з трубопроводом, що підводить холодоагент, відповідно до корисної моделі, додатково містить торцеві вузли колекторів, складені з фланцевих опор радіальних регістрів і стопорів-нирял з ущільнювачами та розташовані протилежно оголовкам, а також інверсійні вузли, виконані у вигляді корпусів з каналами і різьбовими кронен-пробками, зорієнтовані перпендикулярно поздовжнім осям верхнього і нижнього колекторів та встановлені на приймачі-розподільнику діаметрально протилежно по його вертикальній осі. Суть корисної моделі пояснює креслення. На фіг. 1 зображено пристрій для вторинного охолодження безперервнолитих зливків, загальний вигляд. На фіг. 2 - розріз А-А на фіг. 1. На фіг. 3 - вузол Б на фіг. 1. Пристрій для вторинного охолодження безперервнолитих зливків містить роликові секції 1, розташовані під кристалізатором 2, колектори у вигляді радіальних регістрів 3 з оголовками 4 та форсунками 5, багатоканальний замкнутий приймач-розподільник 6. На радіальних регістрах 3, протилежно оголовкам 4, розташовані торцеві вузли колекторів, які складені з фланцевих опор 7, стопорів-нирял 8 з ущільнювачами 9. На приймачі-розподільнику 6 встановлені інверсійні вузли у вигляді корпусів 10 з каналами 11 та різьбовими кронен-пробками 12, які зорієнтовані перпендикулярно поздовжнім осям верхнього та нижнього колекторів. Пристрій для вторинного охолодження безперервнолитих зливків працює наступним чином. Перед початком процесу розливання металу, на приймачі-розподільнику 6, по його вертикальній осі, діаметрально протилежно встановлюють корпуси 10 з каналами 11 та фіксують їх положення за допомогою електрозварювання. Надалі жорстко прикріплюють приймач-розподільник 6 до роликової секції 1 за допомогою болтових з'єднань, виконують підвід холодоагенту та встановлюють різьбові кронен-пробки 12 на корпуси 10. Підготовлюють 1 UA 103289 U 5 10 15 20 колектори, для чого на торцях радіальних регістрів 3, протилежно оголовкам 4, встановлюють фланцеві опори 7 та фіксують їх положення за допомогою електрозварювання, після чого встановлюють стопори-ниряла 8 з ущільнювачами 9 та форсунки 5. Далі колектори встановлюють в багатоканальний замкнутий приймач-розподільник 6 та фіксують. Пристрій готовий до використання. В процесі безперервного розливання до багатоканального замкнутого приймачарозподільника 6 через підвідний трубопровід подають холодоагент. Далі він через оголовки 4 надходить до радіальних регістрів 3 та розпилюється через форсунки 5 на всі чотири поверхні зливка. У разі, коли протягом певного часу спостерігається порушення стабільної подачі розрахункової кількості холодоагенту на поверхню зливка, відокремлюють стопор-ниряло 8 з ущільнювачем 9 від фланцевої опори 7 та проводять профілактику колектора, як при встановленому так і при знятому його положенні. У разі зменшення поперечного перерізу підвідного трубопроводу або у випадку повного припинення подачі холодоагенту через нього, відокремлюють кронен-пробку 12 від корпусу 10 одного із інверсійних вузлів та дублюють підведення холодоагенту. Крім цього інверсійні вузли надають можливість провести профілактичні роботи по видаленню накопичених сторонніх включень з приймача-розподільника 6. Після проведення профілактичних робіт приймач-розподільник 6 та колектори готові до подальшого використання у складі пристрою. Використання пристрою для вторинного охолодження безперервнолитих зливків запропонованої конструкції забезпечує стабільну подачу розрахункової кількості холодоагенту і, таким чином, поліпшує якість зливка, збільшує продуктивність МБЛ3 та термін експлуатації обладнання зони вторинного охолодження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для вторинного охолодження безперервнолитих зливків, який містить розміщені під кристалізатором роликові секції з закріпленими на них колекторами у вигляді радіальних регістрів з оголовками та форсунками, що сполучені з багатоканальним замкнутим приймачемрозподільником, з'єднаним з трубопроводом, що підводить холодоагент, який відрізняється тим, що він додатково містить торцеві вузли колекторів, складені з фланцевих опор радіальних регістрів і стопорів-нирял з ущільнювачами та розташовані протилежно оголовкам, а також інверсійні вузли, виконані у вигляді корпусів з каналами і різьбовими кронен-пробками, зорієнтовані перпендикулярно поздовжнім осям верхнього і нижнього колекторів та встановлені на приймачі-розподільнику діаметрально протилежно по його вертикальній осі. 2 UA 103289 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
