C21D 3/00 — Дифузійні способи видалення неметалів; печі для них

Номер патенту: 111195

Опубліковано: 11.04.2016

Автори: Дюпре Лоді, Жусселот Філіпп, Львео Марк, Ван Стеенбергі Нелі

МПК: C21D 3/04, C21D 3/00, C21D 8/02 ...

Мітки: виріб, лист, сталевого, варіанти, одержання, сталевий, спосіб, листа

Формула / Реферат:

1. Катаний сталевий лист, придатний для емалювання, причому зазначений лист має профіль вмісту вуглецю, що характеризується градієнтом С-рівня від рівня Споверхні щонайменше на одній поверхні листа до рівня Соб'єм в об'ємі листа, причому Соб'єм вище, ніж          С поверхні, а також містить:- С об′єм  більше 0 і менше або дорівнює 0,08 мас. %, - С поверхні до 0,015 мас. %,- Аl від 0,012 мас. % до 0,07...

Номер патенту: 108280

Опубліковано: 10.04.2015

Автори: Міщенко Валерій Григорович, Федосенко Дар'я Миколаївна, Панченко Олександр Іванович

МПК: C21D 11/00, C21D 9/00, C21D 3/00 ...

Мітки: регулювання, спосіб, процесу, обробленні, термічному, зневуглецювання, деталей

Формула / Реферат:

Спосіб регулювання процесу зневуглецювання деталей при їх термічному обробленні, який включає одночасне оброблення деталей у нагрівальному апараті разом з закріпленими в диференційному дилатометрі еталоном та пустотілим циліндричним зразком, які виготовлені з того ж матеріалу, що і деталі, а еталон додатково має захисне покриття, вимірювання різниці лінійних розмірів еталона та зразка при зневуглецюванні, регулювання складу атмосфери в...

Номер патенту: 76551

Опубліковано: 10.01.2013

Автори: Омеляненко Микола Дмитрович, Шевчук Валерій Олександрович, Неспрядько Валерій Петрович

МПК: C21D 3/00, F24C 11/00

Мітки: m-ундадент, установка

Формула / Реферат:

Установка, до складу якої входить мікрохвильова піч, що має магнетрон, трансформатор, з'єднаний через високовольтний випрямляч з анодом магнетрона, і схему керування мікрохвильовою піччю, підключену до мережі живлення, яка відрізняється тим, що додатково має блок "μ-УндаДент" і схема мікрохвильової печі додатково оснащена трансформатором розжарення катода магнетрона, вхід якого з'єднаний з виходом реле циклу нагріву схеми...

Номер патенту: 93842

Опубліковано: 10.03.2011

Автори: Шейченко Галина Валентинівна, Чигарьов Валерій Васильович, Чейлях Ян Олександрович

МПК: C21D 3/00, C21D 1/26, C21D 1/78 ...

Мітки: спосіб, зневуглецювання, обробки, хіміко-термічної, високовуглецевих, сталей

Формула / Реферат:

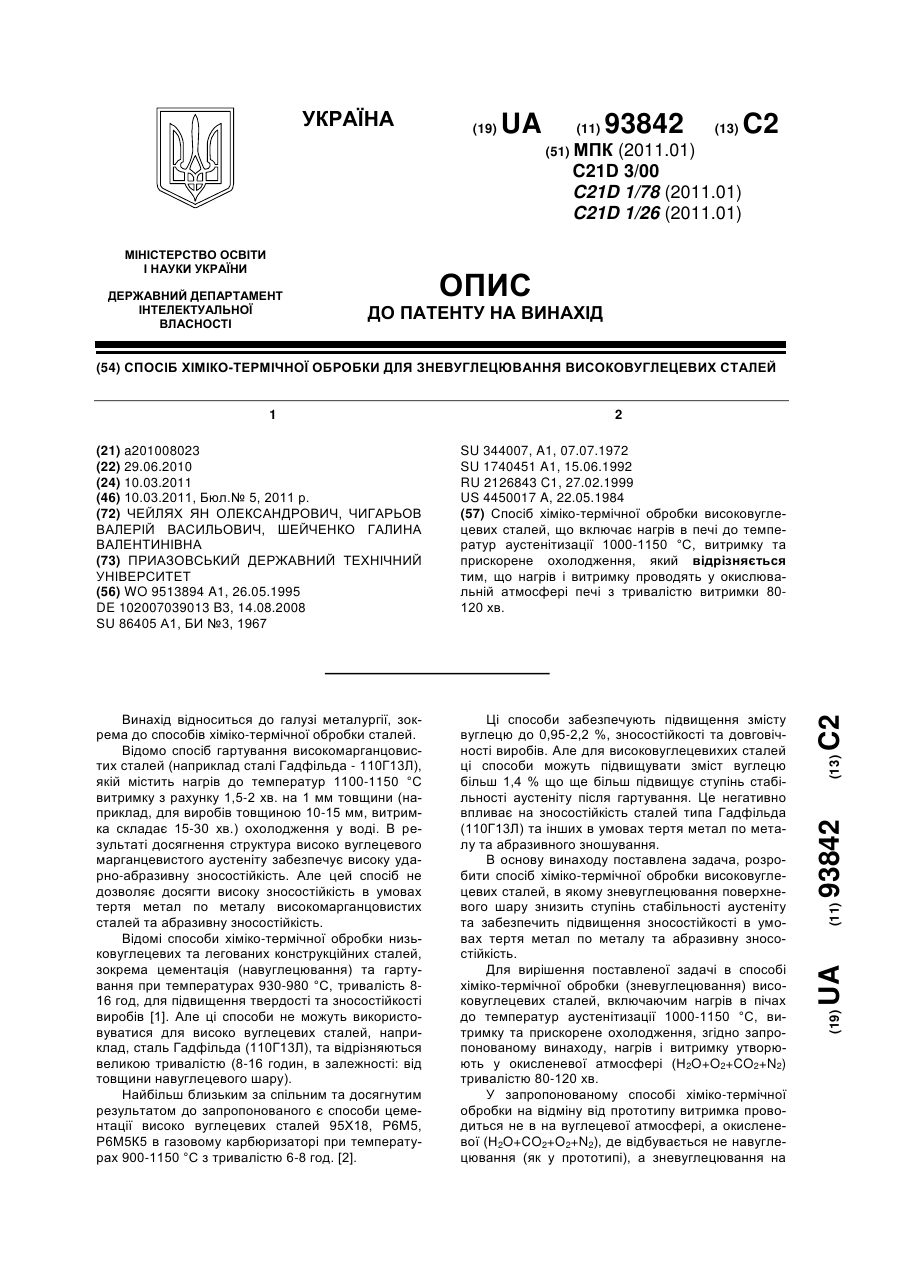

Спосіб хіміко-термічної обробки високовуглецевих сталей, що включає нагрів в печі до температур аустенітизації 1000-1150 °С, витримку та прискорене охолодження, який відрізняється тим, що нагрів і витримку проводять у окислювальній атмосфері печі з тривалістю витримки 80-120 хв.

Номер патенту: 54507

Опубліковано: 10.11.2010

Автори: Матросов Юрій Івановіч, Трет'яков Олександр Борисович, Ганошенко Ігор Володимирович, Гоман Сергій Володимирович, Кумуржи Євген Володимирович, Койфман Олександр Анатолійович, Володарський Володимир Васильович, Лівшиц Дмітрій Арнольдовіч, Шахпазов Євгєній Хрістофоровіч, Очеретін Віктор Миколайович, Курпе Олександр Геннадійович

МПК: C21D 3/00, C21D 1/00

Мітки: спосіб, виробництва, обробки, методом, багатостадійної, термодифузної, прокату

Формула / Реферат:

1. Спосіб виробництва прокату методом багатостадійної термодифузної обробки, що включає безперервне розливання сталі, нагрівання безперервнолитих слябів під прокатку, прокатку на реверсивному стані і подальше багатостадійне охолоджування отриманого прокату, який відрізняється тим, що прокат виробляють із сталі наступного хімічного складу, мас. %: вуглець 0,04¸0,70 марганець ...

Номер патенту: 54506

Опубліковано: 10.11.2010

Автори: Матросов Юрій Івановіч, Гоман Сергій Володимирович, Ганошенко Ігор Володимирович, Шахпазов Євгєній Хрістофоровіч, Койфман Олександр Анатолійович, Курпе Олександр Геннадійович, Володарський Володимир Васильович, Очеретін Віктор Миколайович, Кумуржи Євген Володимирович, Трет'яков Олександр Борисович, Лівшиц Дмітрій Арнольдовіч

МПК: C21D 1/00, C21D 3/00

Мітки: виробництва, термодифузної, прокату, обробки, багатостадійної, спосіб, методом

Формула / Реферат:

1. Спосіб виробництва прокату методом багатостадійної термодифузної обробки, що включає безперервне розливання сталі, нагрівання безперервнолитих слябів під прокатку, прокатку на реверсивному стані і подальше багатостадійне охолоджування отриманого прокату, який відрізняється тим, що прокат виробляють із сталі наступного хімічного складу, мас. %: вуглець 0,04÷0,70 марганець ...

Номер патенту: 4852

Опубліковано: 15.02.2005

Автори: Троцан Анатолій Іванович, Кармазін Андрій Вікторович, Александров Валерій Димитрович, Харлашин Петро Степанович, Белов Борис Федорович, Бродецький Ігор Леонідович, Крейденко Фіра Семенівна, Лепіхов Леонід Сергійович, Кашира Геннадій Олександрович, Харчєвніков Валєрій Павловіч, Ісаєв Олег Борисович

МПК: C21D 3/00

Мітки: протифлокенної, сталі, зневоднювальної, спосіб, обробки

Формула / Реферат:

Спосіб зневоднювальної (протифлокенної) обробки твердої сталі, що включає уповільнене охолодження її від температури не нижче 400°С до температури не вище 60°С, який відрізняється тим, що мінімальну тривалість обробки визначають у залежності від вихідного вмісту водню відповідно до виразу:t = а [Н]0 - b [H]02- с, де t - мінімальна тривалість обробки,[Н]0 - вихідний вміст водню,а, b, с - величини, визначені...

Номер патенту: 44146

Опубліковано: 15.01.2002

Автори: Воробйов Генадій Михайлович, Цоцко Віталій Іванович, Буря Олександр Іванович

МПК: C21D 3/00

Мітки: чавуну, спосіб, обезвуглецювання

Формула / Реферат:

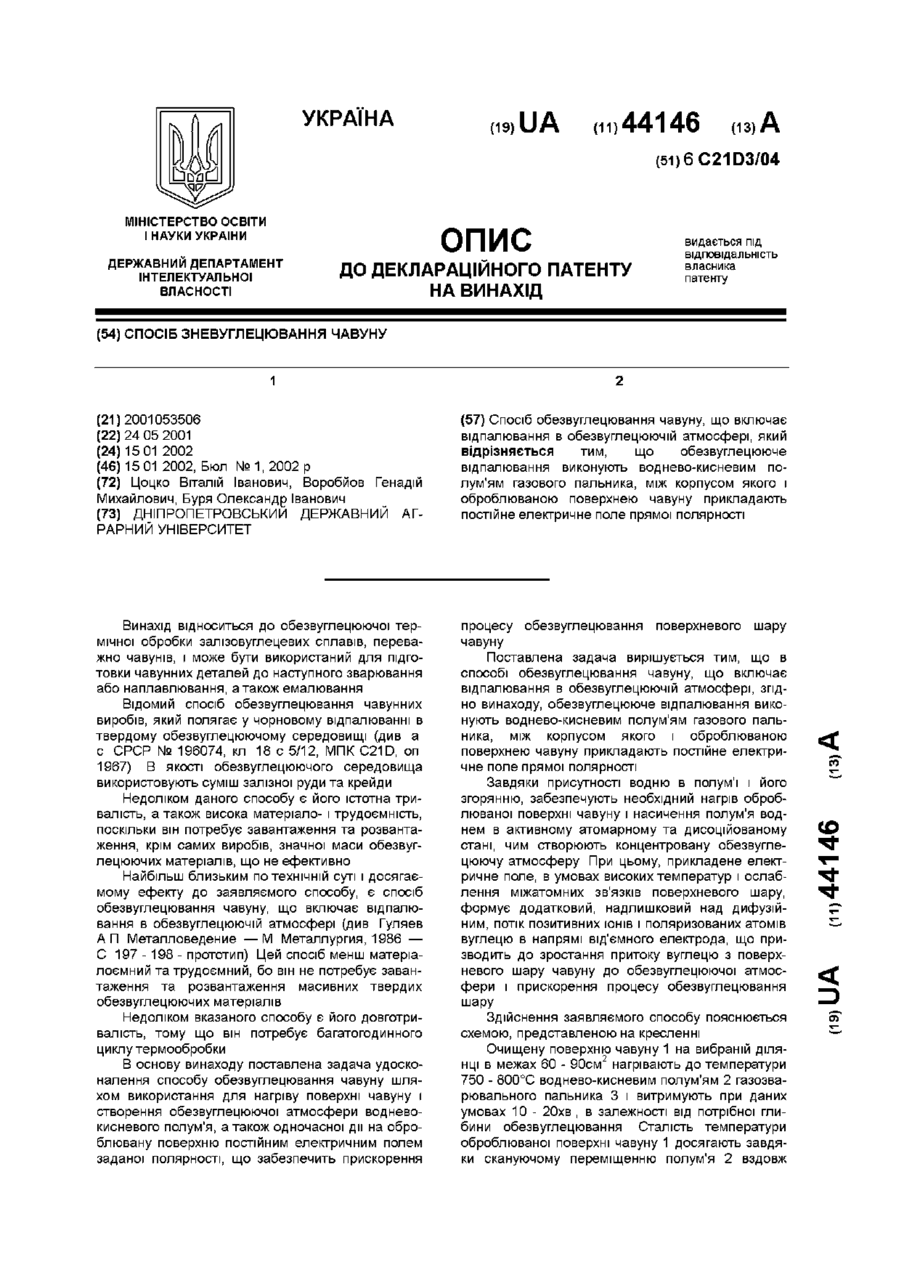

Спосіб обезвуглецювання чавуну, що включає відпалювання в обезвуглецюючій атмосфері, який відрізняється тим, що обезвуглецююче відпалювання виконують воднево-кисневим полум'ям газового пальника, між корпусом якого і оброблюваною поверхнею чавуну прикладають постійне електричне поле прямої полярності.

Номер патенту: 19356

Опубліковано: 25.12.1997

Автори: Ткачов Володимир Іванович, Гребенюк Станіслав Олексійович, Ковальчук Вячеслав Йосипович, Витвицький Віктор Іванович, Бережницька Марія Пилипівна

МПК: C21D 3/00, C21D 1/78

Мітки: обробки, стальних, спосіб, виробів

Формула / Реферат:

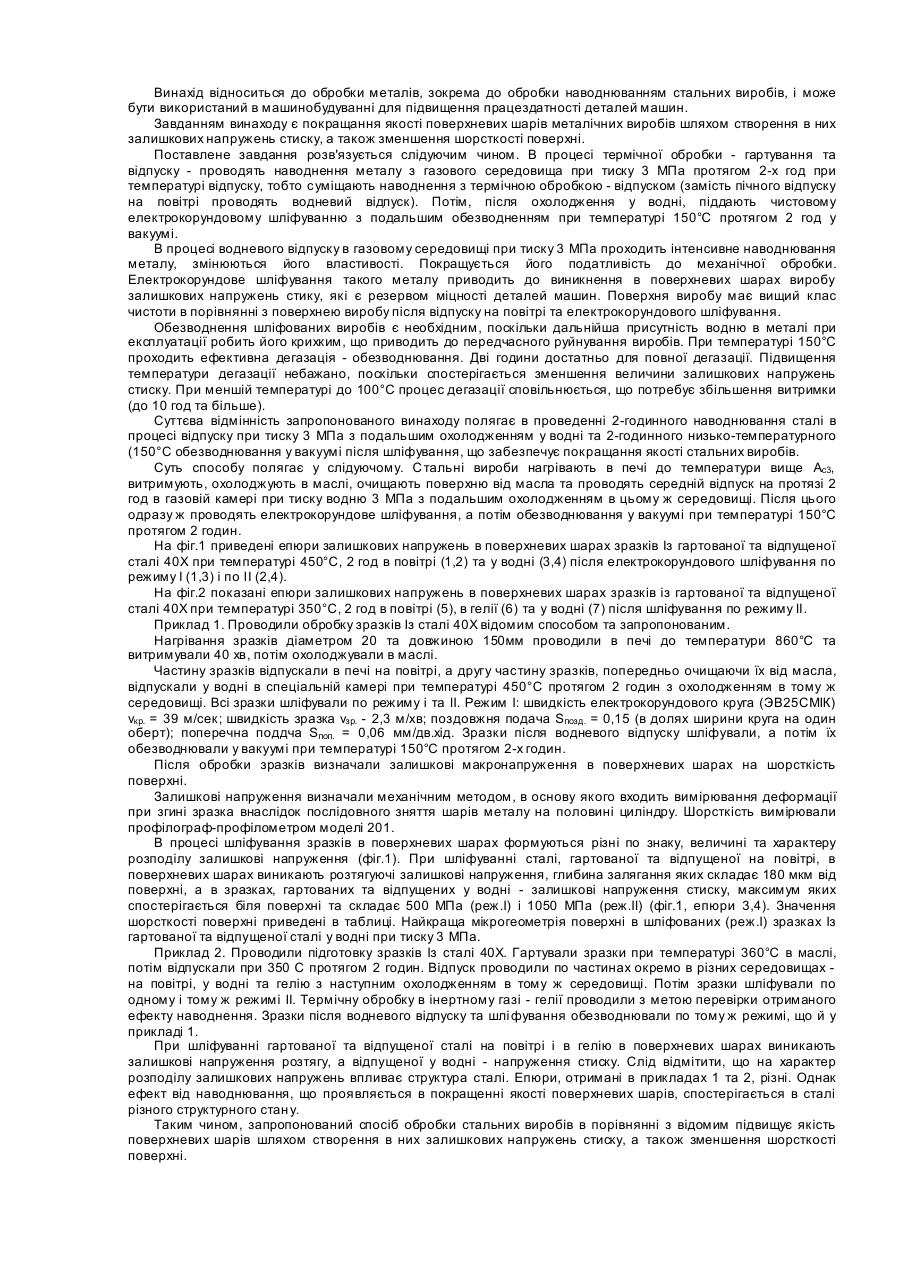

Спосіб обробки стальних виробів, що включає гартування, відпуск та шліфування, який відрізняється тим, що в процесі відпуску стальний виріб наводнюють протягом 2-х годин при тиску 3 МПа з подальшим охолодженням в атмосфер! водню, а після шліфування обезводнюють у вакуумі при температурі 150°С протягом 2-х годин.

Номер патенту: 13869

Опубліковано: 25.04.1997

Автори: Кузін Олександр Петрович, Сапєлкін Валерій Сергійович, Заіка Віталій Іванович, Брехаря Григорій Павлович, Кащенко Юрій Олексійович

МПК: C21D 3/00, C21D 1/78, C21D 9/46 ...

Мітки: заготовок, термічної, спосіб, обробки

Формула / Реферат:

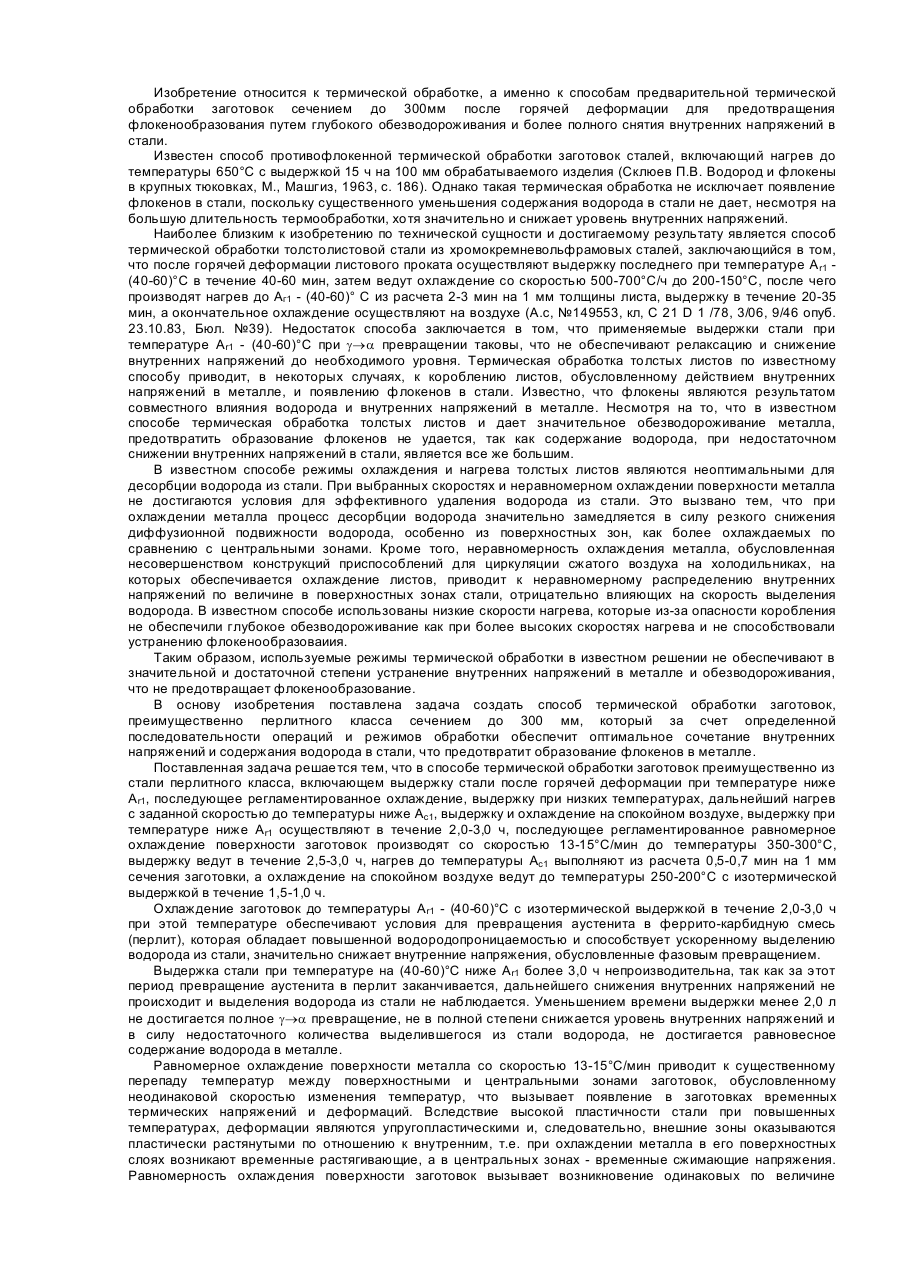

Способ термической обработки заготовок, включающий выдержку стали после горячей де­формации при температуре ниже Аr1, последую­щее регламентированное охлаждение, выдержку при низких температурах, дальнейший нагрев с заданной скоростью до температуры ниже А c1, вы­держку и охлаждение на спокойном воздухе, отли­чающийся тем, что выдержку при температуре ниже Ar1 осуществляют в течение 2,0-3,0 ч, последую­щее регламентированное равномерное...

Номер патенту: 723

Опубліковано: 15.12.1993

Автори: Кир'якова Наталія Васильовна, Мудрук Леонід Олександрович, Затуловський Сергій Семенович

МПК: B22F 1/00, C21D 3/00

Мітки: спосіб, дробу, сталевого, обробки, термічної

Формула / Реферат:

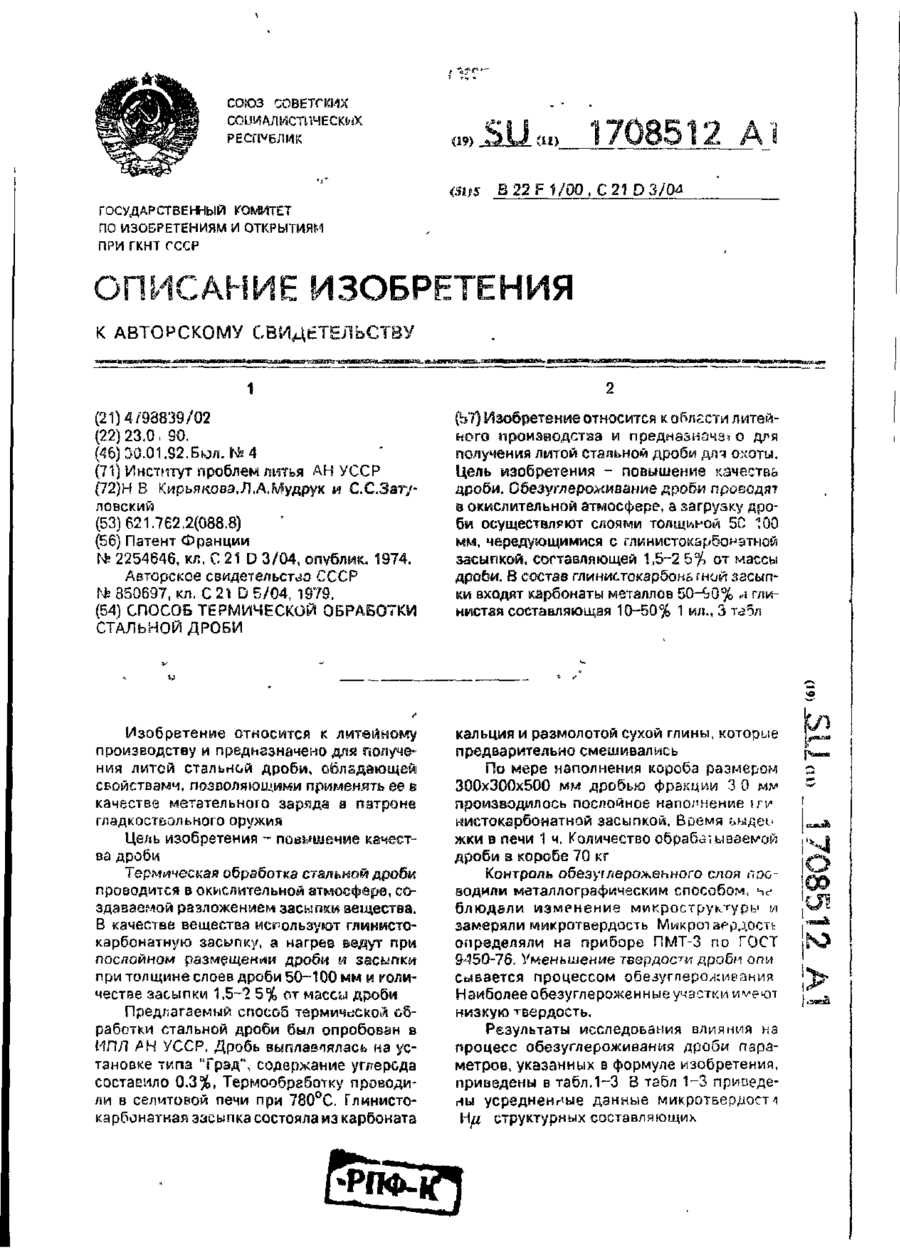

Формула изобретения1. Способ термической обработки стальной дроби, включающий нагрев ее в засыпке вещества, разлагающегося с образованием окислительной атмосферы, отличающийся тем, что, с целью повышения качества дроби, в качестве вещества используют глинистокарбонатную засыпку, а нагрев ведут при послойном размещении дроби и засыпки при толщине слоев дроби 50-100мм и количестве засыпки 1,5-2,5% от массы дроби.2. Способ по п.1,...
