Голка в’язальної машини

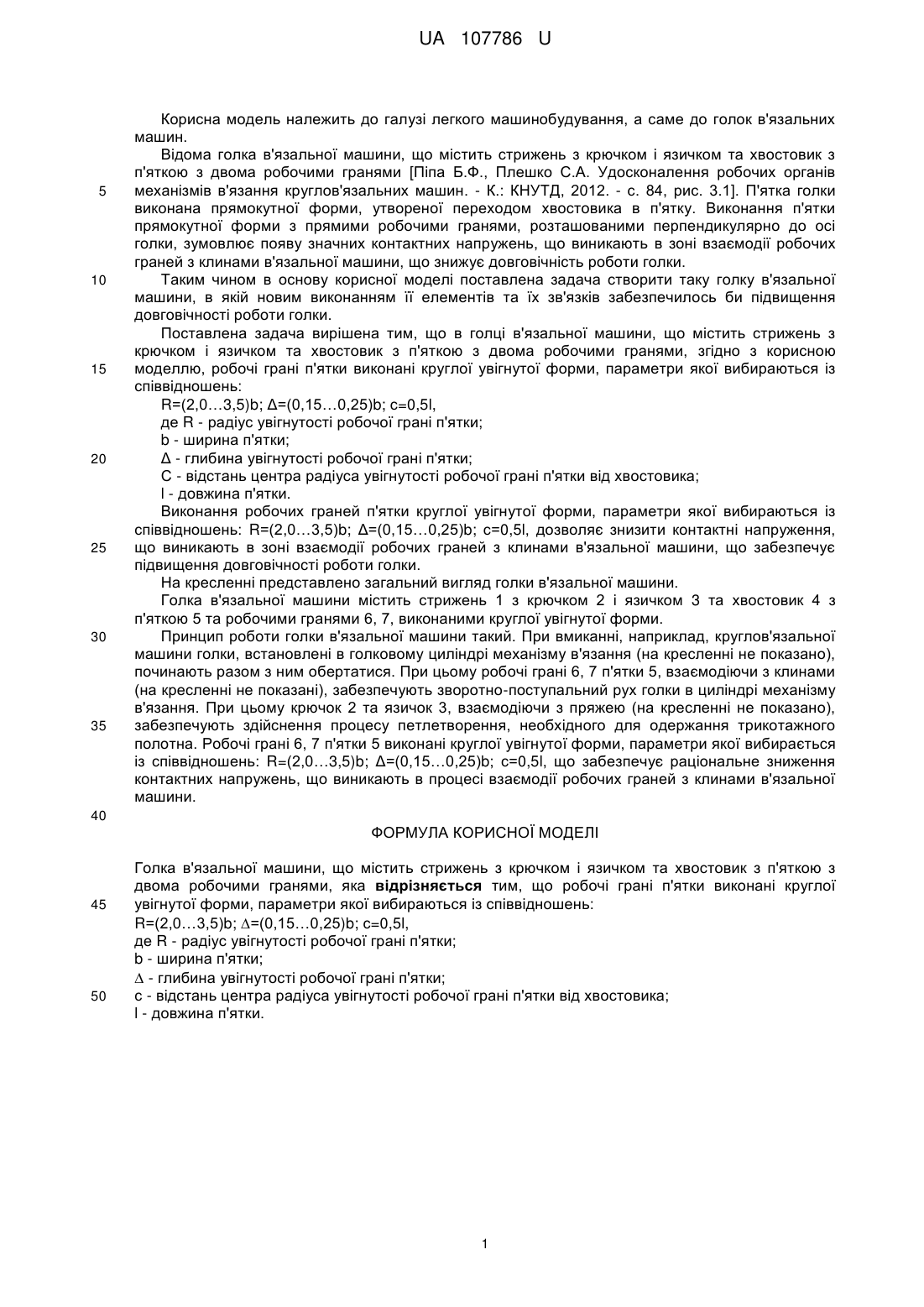

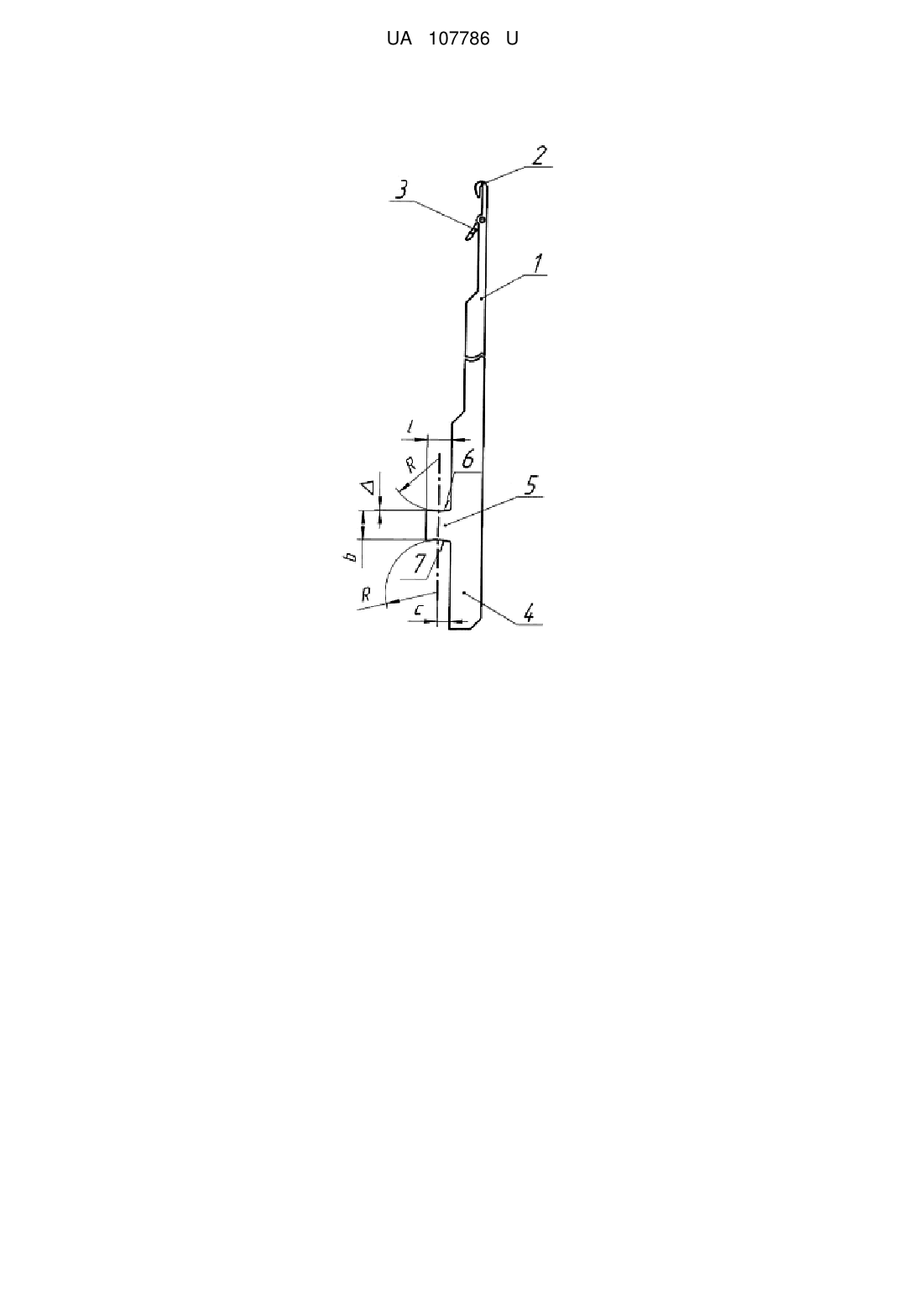

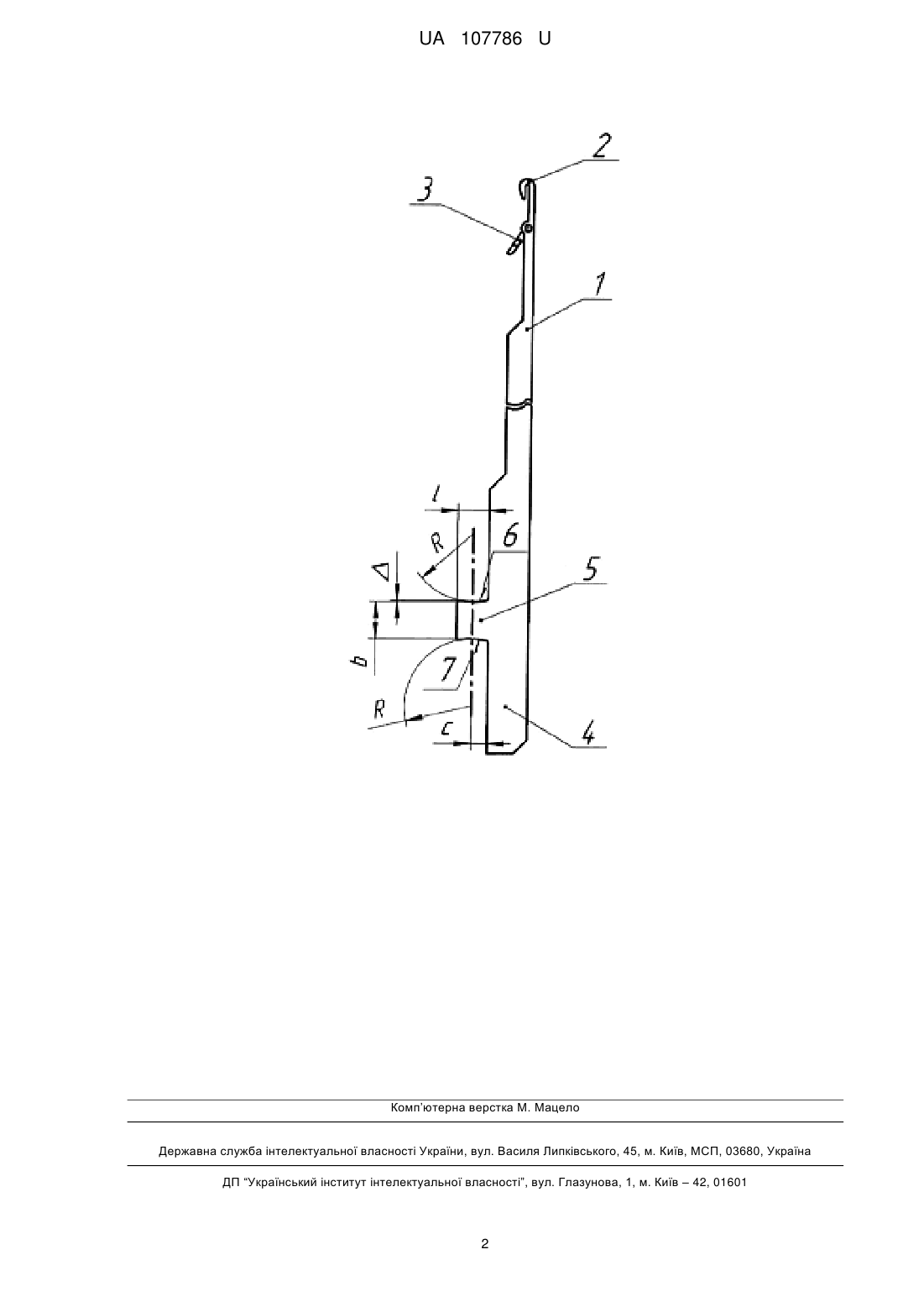

Реферат: UA 107786 U UA 107786 U 5 10 15 20 25 30 35 Корисна модель належить до галузі легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стрижень з крючком і язичком та хвостовик з п'яткою з двома робочими гранями [Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - с. 84, рис. 3.1]. П'ятка голки виконана прямокутної форми, утвореної переходом хвостовика в п'ятку. Виконання п'ятки прямокутної форми з прямими робочими гранями, розташованими перпендикулярно до осі голки, зумовлює появу значних контактних напружень, що виникають в зоні взаємодії робочих граней з клинами в'язальної машини, що знижує довговічність роботи голки. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що в голці в'язальної машини, що містить стрижень з крючком і язичком та хвостовик з п'яткою з двома робочими гранями, згідно з корисною моделлю, робочі грані п'ятки виконані круглої увігнутої форми, параметри якої вибираються із співвідношень: R=(2,0…3,5)b; Δ=(0,15…0,25)b; с=0,5l, де R - радіус увігнутості робочої грані п'ятки; b - ширина п'ятки; Δ - глибина увігнутості робочої грані п'ятки; С - відстань центра радіуса увігнутості робочої грані п'ятки від хвостовика; l - довжина п'ятки. Виконання робочих граней п'ятки круглої увігнутої форми, параметри якої вибираються із співвідношень: R=(2,0…3,5)b; Δ=(0,15…0,25)b; с=0,5l, дозволяє знизити контактні напруження, що виникають в зоні взаємодії робочих граней з клинами в'язальної машини, що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вигляд голки в'язальної машини. Голка в'язальної машини містить стрижень 1 з крючком 2 і язичком 3 та хвостовик 4 з п'яткою 5 та робочими гранями 6, 7, виконаними круглої увігнутої форми. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показано), починають разом з ним обертатися. При цьому робочі грані 6, 7 п'ятки 5, взаємодіючи з клинами (на кресленні не показані), забезпечують зворотно-поступальний рух голки в циліндрі механізму в'язання. При цьому крючок 2 та язичок 3, взаємодіючи з пряжею (на кресленні не показано), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Робочі грані 6, 7 п'ятки 5 виконані круглої увігнутої форми, параметри якої вибирається із співвідношень: R=(2,0…3,5)b; Δ=(0,15…0,25)b; с=0,5l, що забезпечує раціональне зниження контактних напружень, що виникають в процесі взаємодії робочих граней з клинами в'язальної машини. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Голка в'язальної машини, що містить стрижень з крючком і язичком та хвостовик з п'яткою з двома робочими гранями, яка відрізняється тим, що робочі грані п'ятки виконані круглої увігнутої форми, параметри якої вибираються із співвідношень: R=(2,0…3,5)b; =(0,15…0,25)b; с=0,5l, де R - радіус увігнутості робочої грані п'ятки; b - ширина п'ятки;  - глибина увігнутості робочої грані п'ятки; с - відстань центра радіуса увігнутості робочої грані п'ятки від хвостовика; l - довжина п'ятки. 1 UA 107786 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
