Голка в’язальної машини

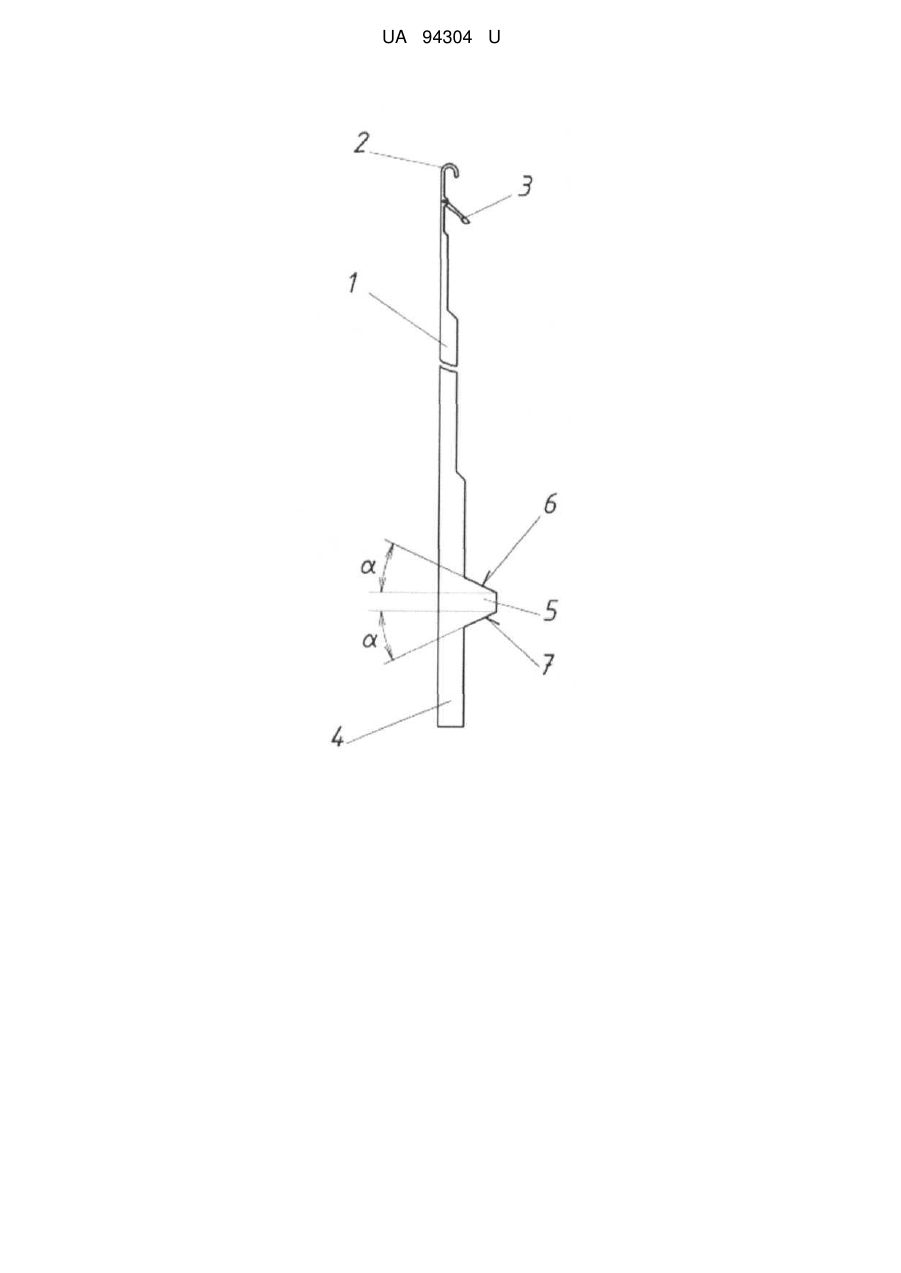

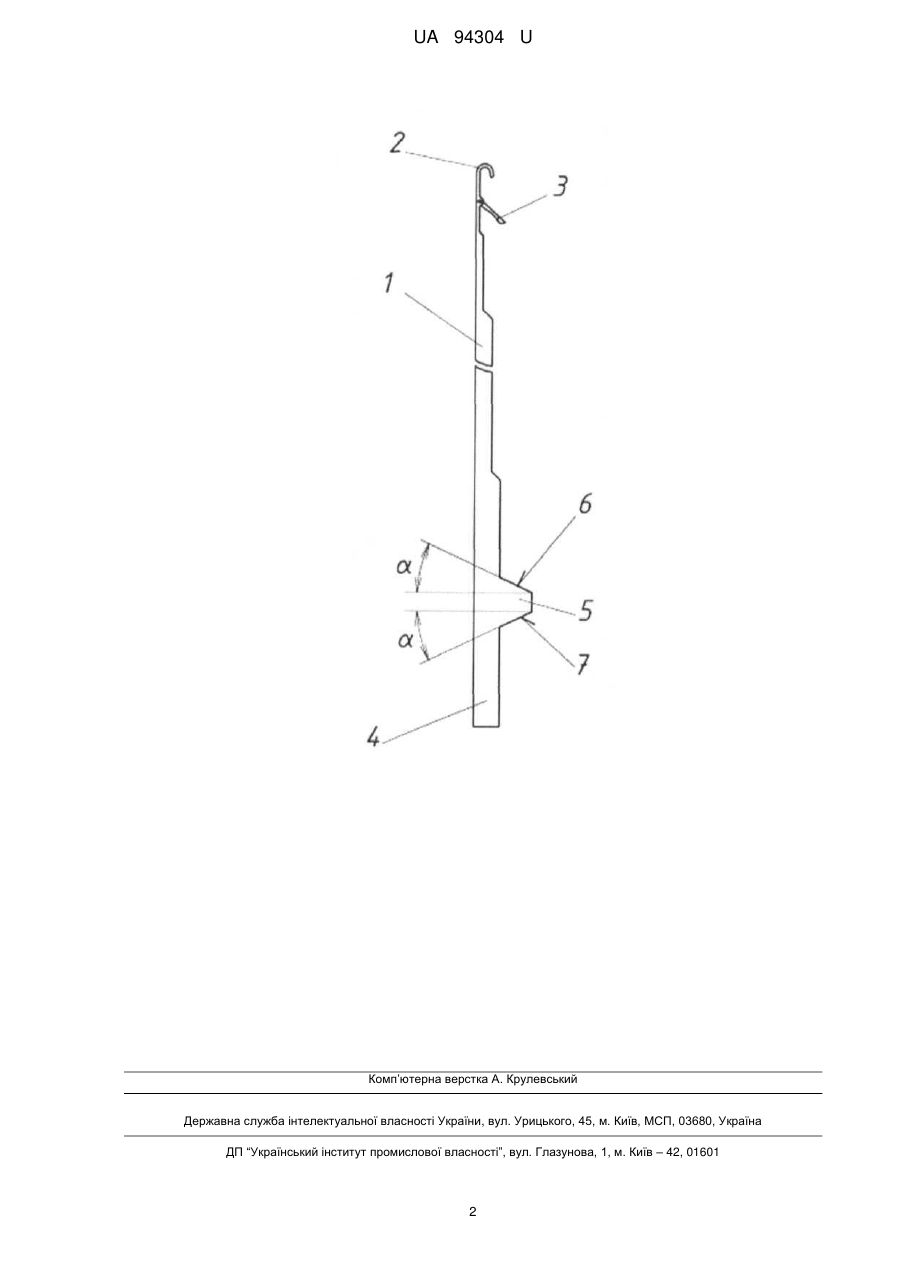

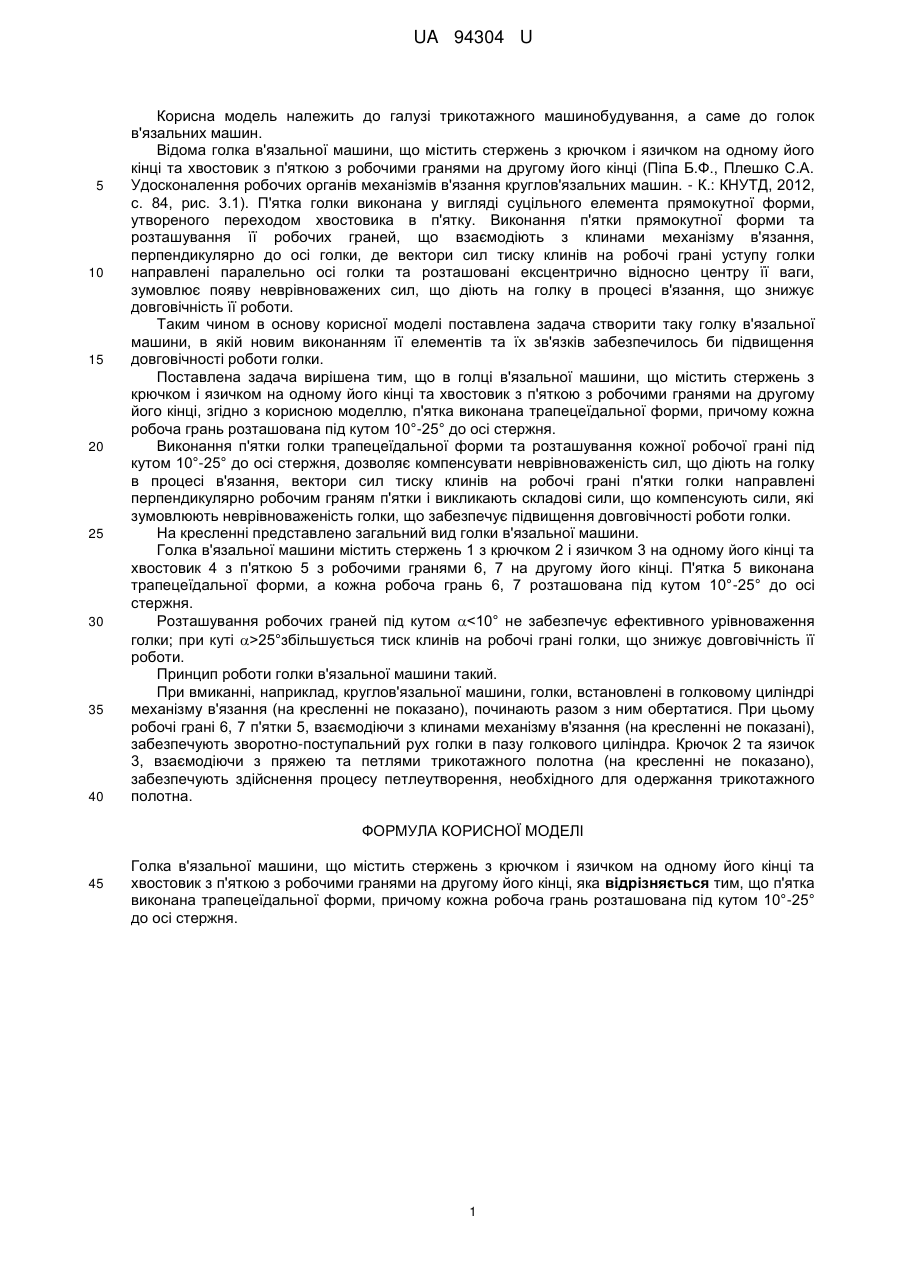

Реферат: Голка в'язальної машини містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці. П'ятка виконана трапецеїдальної форми, причому кожна робоча грань розташована під кутом 10°-25° до осі стержня. UA 94304 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 94304 U UA 94304 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012, с. 84, рис. 3.1). П'ятка голки виконана у вигляді суцільного елемента прямокутної форми, утвореного переходом хвостовика в п'ятку. Виконання п'ятки прямокутної форми та розташування її робочих граней, що взаємодіють з клинами механізму в'язання, перпендикулярно до осі голки, де вектори сил тиску клинів на робочі грані уступу голки направлені паралельно осі голки та розташовані ексцентрично відносно центру її ваги, зумовлює появу неврівноважених сил, що діють на голку в процесі в'язання, що знижує довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що в голці в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці, згідно з корисною моделлю, п'ятка виконана трапецеїдальної форми, причому кожна робоча грань розташована під кутом 10°-25° до осі стержня. Виконання п'ятки голки трапецеїдальної форми та розташування кожної робочої грані під кутом 10°-25° до осі стержня, дозволяє компенсувати неврівноваженість сил, що діють на голку в процесі в'язання, вектори сил тиску клинів на робочі грані п'ятки голки направлені перпендикулярно робочим граням п'ятки і викликають складові сили, що компенсують сили, які зумовлюють неврівноваженість голки, що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному його кінці та хвостовик 4 з п'яткою 5 з робочими гранями 6, 7 на другому його кінці. П'ятка 5 виконана трапецеїдальної форми, а кожна робоча грань 6, 7 розташована під кутом 10°-25° до осі стержня. Розташування робочих граней під кутом 25°збільшується тиск клинів на робочі грані голки, що знижує довговічність її роботи. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показано), починають разом з ним обертатися. При цьому робочі грані 6, 7 п'ятки 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показано), забезпечують здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці, яка відрізняється тим, що п'ятка виконана трапецеїдальної форми, причому кожна робоча грань розташована під кутом 10°-25° до осі стержня. 1 UA 94304 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
