Екструдер для приготування кормів

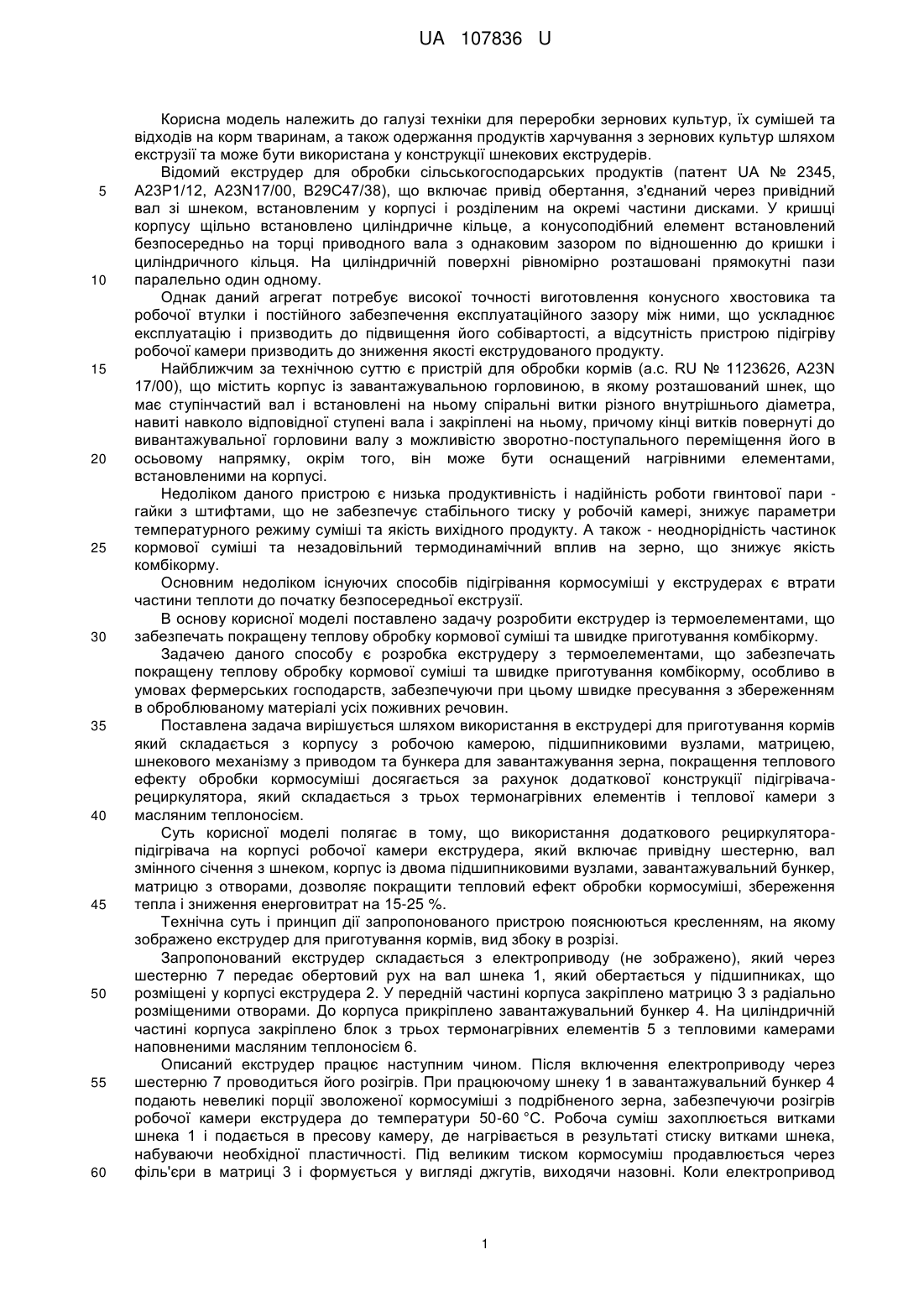

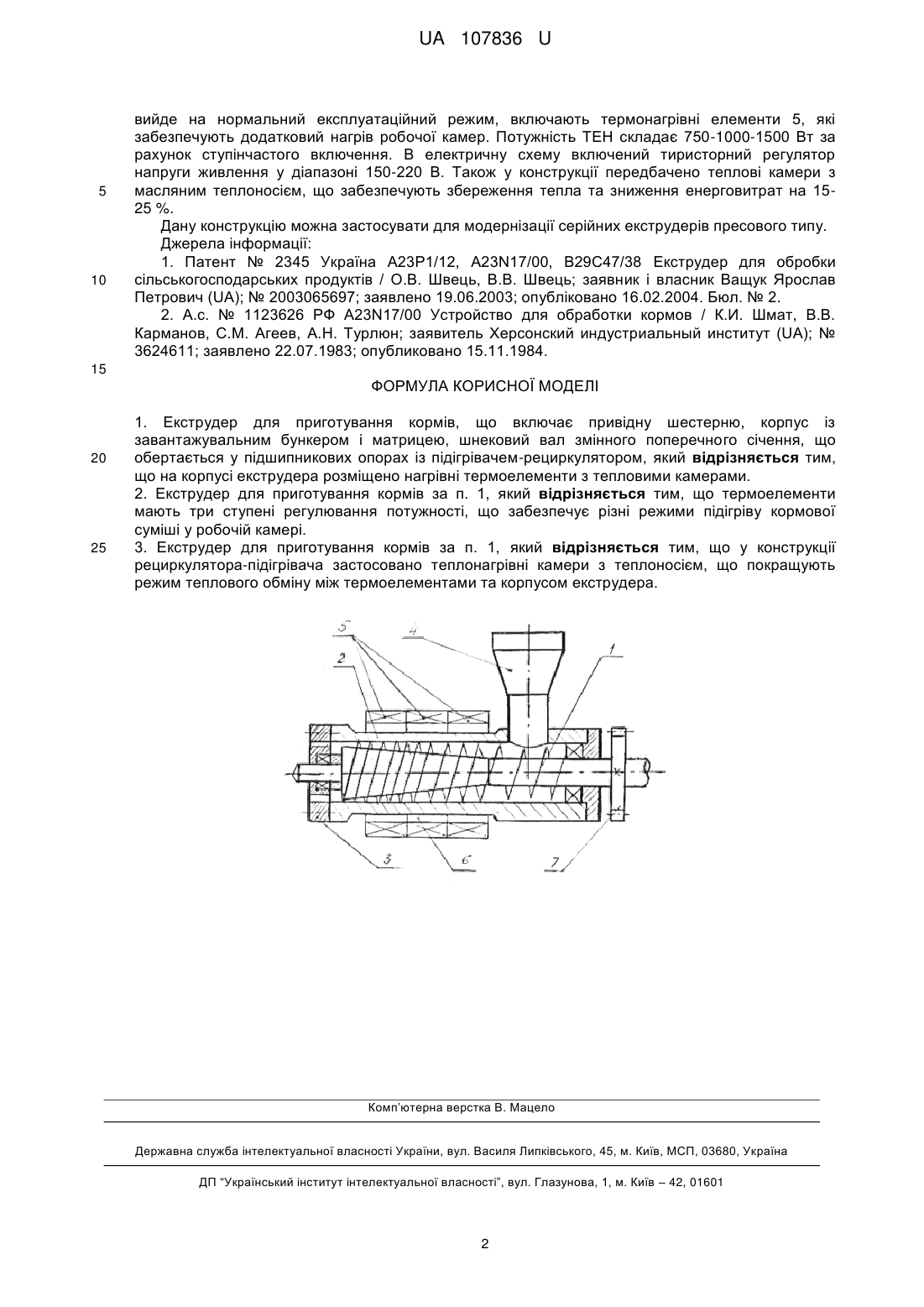

Реферат: Екструдер для приготування кормів включає привідну шестерню, корпус із завантажувальним бункером і матрицею, шнековий вал змінного поперечного січення, що обертається у підшипникових опорах із підігрівачем-рециркулятором. На корпусі екструдера розміщено нагрівні термоелементи з тепловими камерами. UA 107836 U (12) UA 107836 U UA 107836 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки для переробки зернових культур, їх сумішей та відходів на корм тваринам, а також одержання продуктів харчування з зернових культур шляхом екструзії та може бути використана у конструкції шнекових екструдерів. Відомий екструдер для обробки сільськогосподарських продуктів (патент UA № 2345, А23Р1/12, A23N17/00, В29С47/38), що включає привід обертання, з'єднаний через привідний вал зі шнеком, встановленим у корпусі і розділеним на окремі частини дисками. У кришці корпусу щільно встановлено циліндричне кільце, а конусоподібний елемент встановлений безпосередньо на торці приводного вала з однаковим зазором по відношенню до кришки і циліндричного кільця. На циліндричній поверхні рівномірно розташовані прямокутні пази паралельно один одному. Однак даний агрегат потребує високої точності виготовлення конусного хвостовика та робочої втулки і постійного забезпечення експлуатаційного зазору між ними, що ускладнює експлуатацію і призводить до підвищення його собівартості, а відсутність пристрою підігріву робочої камери призводить до зниження якості екструдованого продукту. Найближчим за технічною суттю є пристрій для обробки кормів (а.с. RU № 1123626, A23N 17/00), що містить корпус із завантажувальною горловиною, в якому розташований шнек, що має ступінчастий вал і встановлені на ньому спіральні витки різного внутрішнього діаметра, навиті навколо відповідної ступені вала і закріплені на ньому, причому кінці витків повернуті до вивантажувальної горловини валу з можливістю зворотно-поступального переміщення його в осьовому напрямку, окрім того, він може бути оснащений нагрівними елементами, встановленими на корпусі. Недоліком даного пристрою є низька продуктивність і надійність роботи гвинтової пари гайки з штифтами, що не забезпечує стабільного тиску у робочій камері, знижує параметри температурного режиму суміші та якість вихідного продукту. А також - неоднорідність частинок кормової суміші та незадовільний термодинамічний вплив на зерно, що знижує якість комбікорму. Основним недоліком існуючих способів підігрівання кормосуміші у екструдерах є втрати частини теплоти до початку безпосередньої екструзії. В основу корисної моделі поставлено задачу розробити екструдер із термоелементами, що забезпечать покращену теплову обробку кормової суміші та швидке приготування комбікорму. Задачею даного способу є розробка екструдеру з термоелементами, що забезпечать покращену теплову обробку кормової суміші та швидке приготування комбікорму, особливо в умовах фермерських господарств, забезпечуючи при цьому швидке пресування з збереженням в оброблюваному матеріалі усіх поживних речовин. Поставлена задача вирішується шляхом використання в екструдері для приготування кормів який складається з корпусу з робочою камерою, підшипниковими вузлами, матрицею, шнекового механізму з приводом та бункера для завантажування зерна, покращення теплового ефекту обробки кормосуміші досягається за рахунок додаткової конструкції підігрівачарециркулятора, який складається з трьох термонагрівних елементів і теплової камери з масляним теплоносієм. Суть корисної моделі полягає в тому, що використання додаткового рециркуляторапідігрівача на корпусі робочої камери екструдера, який включає привідну шестерню, вал змінного січення з шнеком, корпус із двома підшипниковими вузлами, завантажувальний бункер, матрицю з отворами, дозволяє покращити тепловий ефект обробки кормосуміші, збереження тепла і зниження енерговитрат на 15-25 %. Технічна суть і принцип дії запропонованого пристрою пояснюються кресленням, на якому зображено екструдер для приготування кормів, вид збоку в розрізі. Запропонований екструдер складається з електроприводу (не зображено), який через шестерню 7 передає обертовий рух на вал шнека 1, який обертається у підшипниках, що розміщені у корпусі екструдера 2. У передній частині корпуса закріплено матрицю 3 з радіально розміщеними отворами. До корпуса прикріплено завантажувальний бункер 4. На циліндричній частині корпуса закріплено блок з трьох термонагрівних елементів 5 з тепловими камерами наповненими масляним теплоносієм 6. Описаний екструдер працює наступним чином. Після включення електроприводу через шестерню 7 проводиться його розігрів. При працюючому шнеку 1 в завантажувальний бункер 4 подають невеликі порції зволоженої кормосуміші з подрібненого зерна, забезпечуючи розігрів робочої камери екструдера до температури 50-60 °C. Робоча суміш захоплюється витками шнека 1 і подається в пресову камеру, де нагрівається в результаті стиску витками шнека, набуваючи необхідної пластичності. Під великим тиском кормосуміш продавлюється через філь'єри в матриці 3 і формується у вигляді джгутів, виходячи назовні. Коли електропривод 1 UA 107836 U 5 10 вийде на нормальний експлуатаційний режим, включають термонагрівні елементи 5, які забезпечують додатковий нагрів робочої камер. Потужність ТЕН складає 750-1000-1500 Вт за рахунок ступінчастого включення. В електричну схему включений тиристорний регулятор напруги живлення у діапазоні 150-220 В. Також у конструкції передбачено теплові камери з масляним теплоносієм, що забезпечують збереження тепла та зниження енерговитрат на 1525 %. Дану конструкцію можна застосувати для модернізації серійних екструдерів пресового типу. Джерела інформації: 1. Патент № 2345 Україна А23Р1/12, A23N17/00, В29С47/38 Екструдер для обробки сільськогосподарських продуктів / О.В. Швець, В.В. Швець; заявник і власник Ващук Ярослав Петрович (UA); № 2003065697; заявлено 19.06.2003; опубліковано 16.02.2004. Бюл. № 2. 2. А.с. № 1123626 РФ A23N17/00 Устройство для обработки кормов / К.И. Шмат, В.В. Карманов, С.М. Агеев, А.Н. Турлюн; заявитель Херсонский индустриальный институт (UA); № 3624611; заявлено 22.07.1983; опубликовано 15.11.1984. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Екструдер для приготування кормів, що включає привідну шестерню, корпус із завантажувальним бункером і матрицею, шнековий вал змінного поперечного січення, що обертається у підшипникових опорах із підігрівачем-рециркулятором, який відрізняється тим, що на корпусі екструдера розміщено нагрівні термоелементи з тепловими камерами. 2. Екструдер для приготування кормів за п. 1, який відрізняється тим, що термоелементи мають три ступені регулювання потужності, що забезпечує різні режими підігріву кормової суміші у робочій камері. 3. Екструдер для приготування кормів за п. 1, який відрізняється тим, що у конструкції рециркулятора-підігрівача застосовано теплонагрівні камери з теплоносієм, що покращують режим теплового обміну між термоелементами та корпусом екструдера. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
