Екструдер для приготування кормів

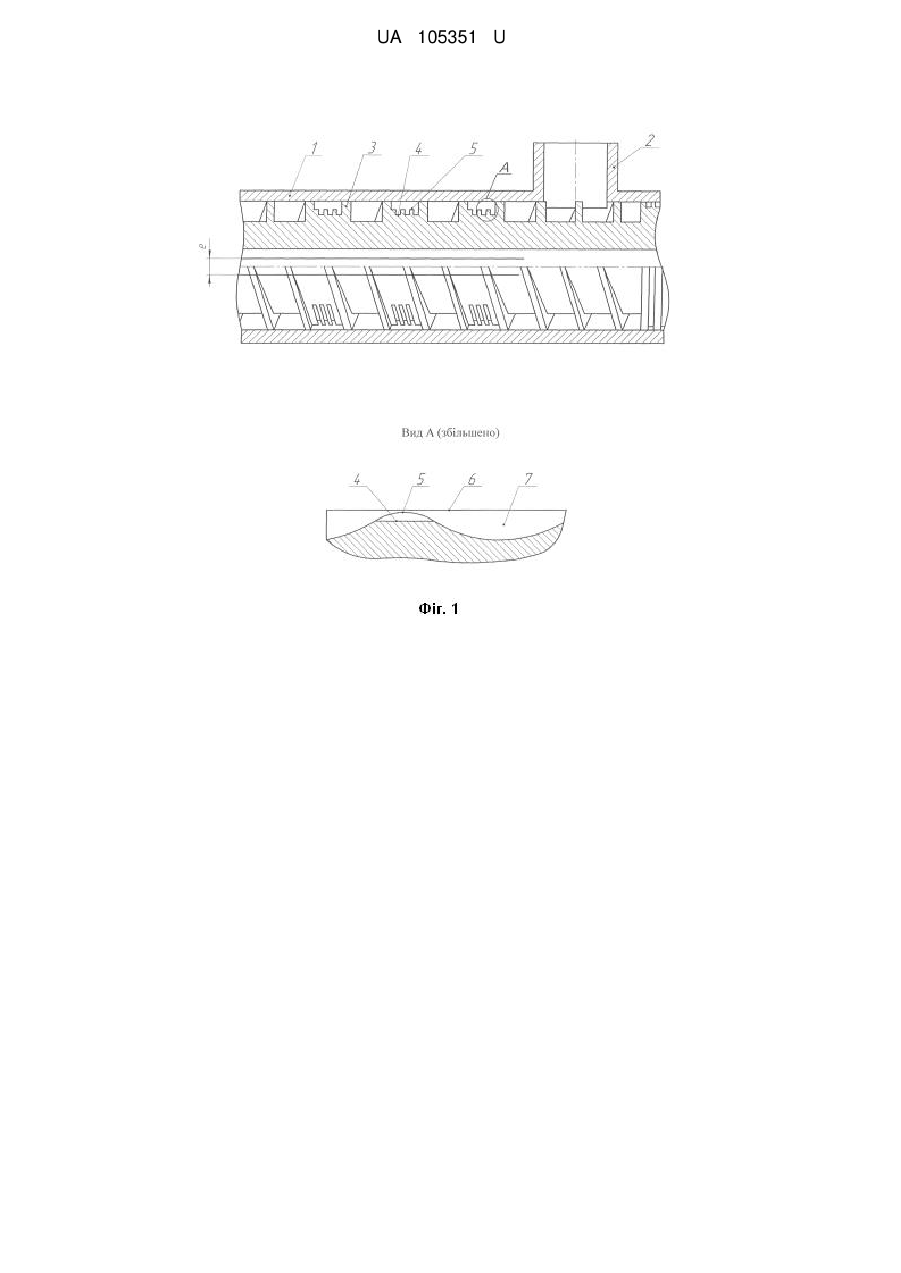

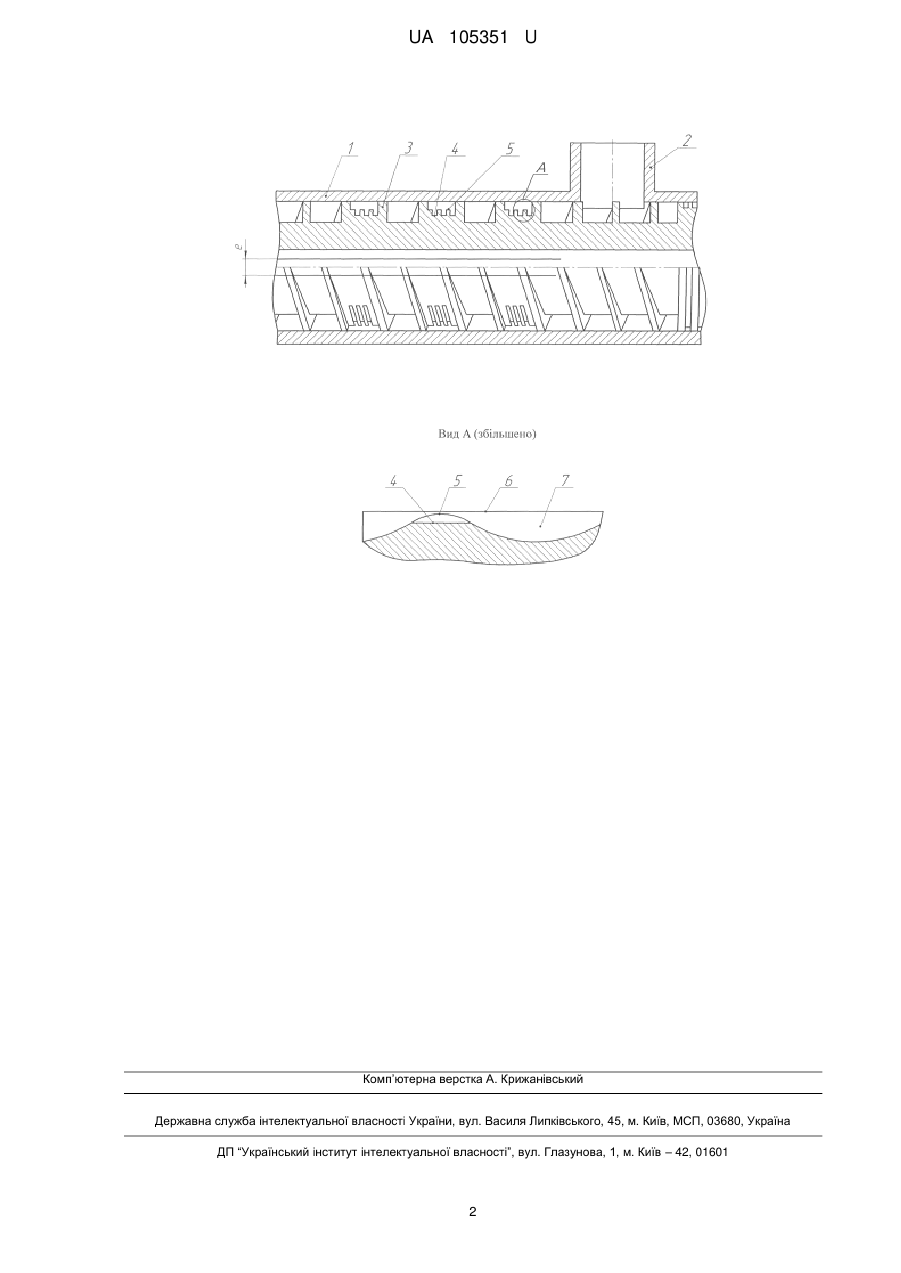

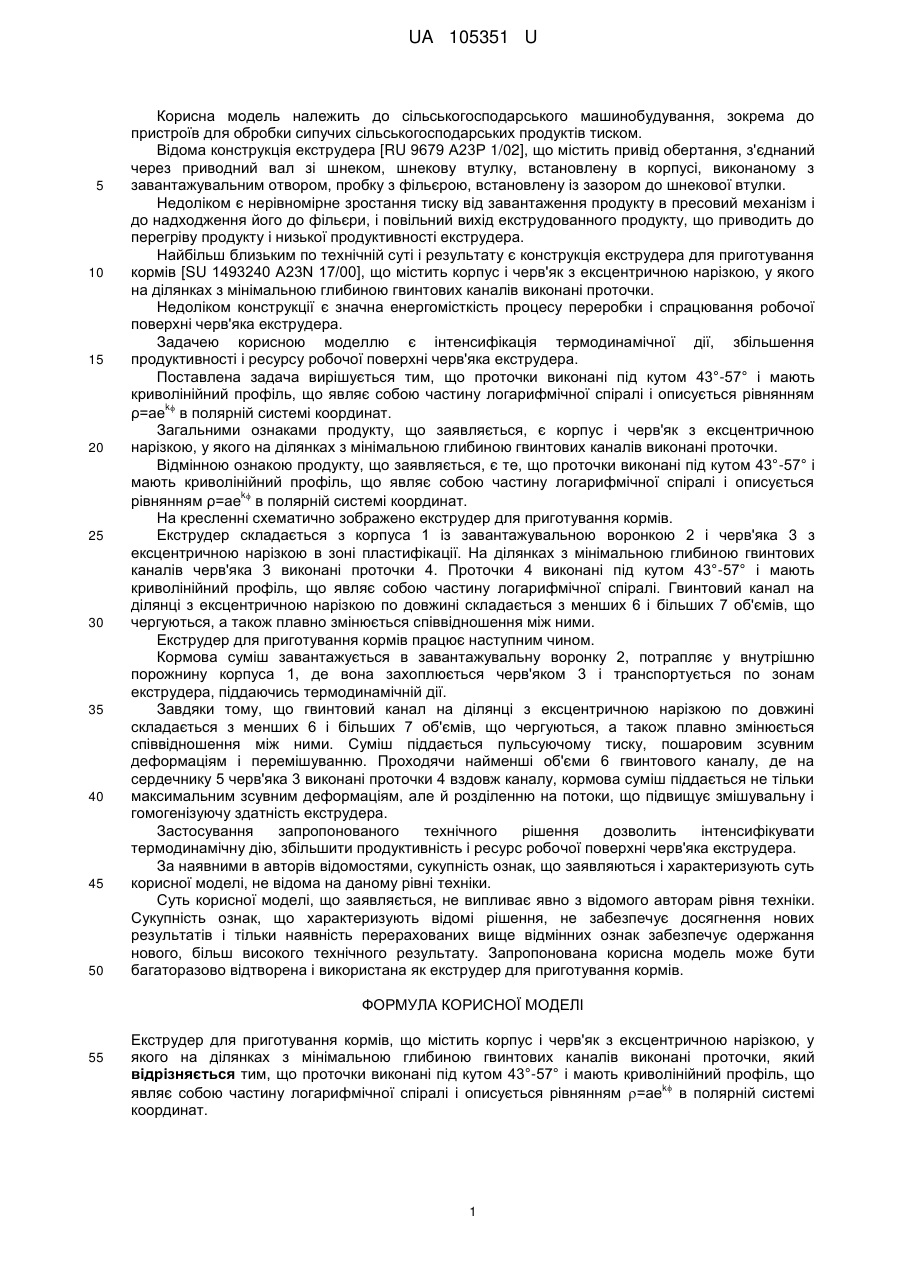

Реферат: Екструдер для приготування кормів містить корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки, які виконані під кутом 43°-57° і мають криволінійний профіль, що являє собою частину логарифмічної спіралі і k описується рівнянням =ае в полярній системі координат. UA 105351 U (12) UA 105351 U UA 105351 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для обробки сипучих сільськогосподарських продуктів тиском. Відома конструкція екструдера [RU 9679 А23Ρ 1/02], що містить привід обертання, з'єднаний через приводний вал зі шнеком, шнекову втулку, встановлену в корпусі, виконаному з завантажувальним отвором, пробку з фільєрою, встановлену із зазором до шнекової втулки. Недоліком є нерівномірне зростання тиску від завантаження продукту в пресовий механізм і до надходження його до фільєри, і повільний вихід екструдованного продукту, що приводить до перегріву продукту і низької продуктивності екструдера. Найбільш близьким по технічній суті і результату є конструкція екструдера для приготування кормів [SU 1493240 А23N 17/00], що містить корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки. Недоліком конструкції є значна енергомісткість процесу переробки і спрацювання робочої поверхні черв'яка екструдера. Задачею корисною моделлю є інтенсифікація термодинамічної дії, збільшення продуктивності і ресурсу робочої поверхні черв'яка екструдера. Поставлена задача вирішується тим, що проточки виконані під кутом 43°-57° і мають криволінійний профіль, що являє собою частину логарифмічної спіралі і описується рівнянням k ρ=ае в полярній системі координат. Загальними ознаками продукту, що заявляється, є корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки. Відмінною ознакою продукту, що заявляється, є те, що проточки виконані під кутом 43°-57° і мають криволінійний профіль, що являє собою частину логарифмічної спіралі і описується k рівнянням ρ=ае в полярній системі координат. На кресленні схематично зображено екструдер для приготування кормів. Екструдер складається з корпуса 1 із завантажувальною воронкою 2 і черв'яка 3 з ексцентричною нарізкою в зоні пластифікації. На ділянках з мінімальною глибиною гвинтових каналів черв'яка 3 виконані проточки 4. Проточки 4 виконані під кутом 43°-57° і мають криволінійний профіль, що являє собою частину логарифмічної спіралі. Гвинтовий канал на ділянці з ексцентричною нарізкою по довжині складається з менших 6 і більших 7 об'ємів, що чергуються, а також плавно змінюється співвідношення між ними. Екструдер для приготування кормів працює наступним чином. Кормова суміш завантажується в завантажувальну воронку 2, потрапляє у внутрішню порожнину корпуса 1, де вона захоплюється черв'яком 3 і транспортується по зонам екструдера, піддаючись термодинамічній дії. Завдяки тому, що гвинтовий канал на ділянці з ексцентричною нарізкою по довжині складається з менших 6 і більших 7 об'ємів, що чергуються, а також плавно змінюється співвідношення між ними. Суміш піддається пульсуючому тиску, пошаровим зсувним деформаціям і перемішуванню. Проходячи найменші об'єми 6 гвинтового каналу, де на сердечнику 5 черв'яка 3 виконані проточки 4 вздовж каналу, кормова суміш піддається не тільки максимальним зсувним деформаціям, але й розділенню на потоки, що підвищує змішувальну і гомогенізуючу здатність екструдера. Застосування запропонованого технічного рішення дозволить інтенсифікувати термодинамічну дію, збільшити продуктивність і ресурс робочої поверхні черв'яка екструдера. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як екструдер для приготування кормів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Екструдер для приготування кормів, що містить корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки, який відрізняється тим, що проточки виконані під кутом 43°-57° і мають криволінійний профіль, що k являє собою частину логарифмічної спіралі і описується рівнянням =ае в полярній системі координат. 1 UA 105351 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
