Електроакустичний перетворювач

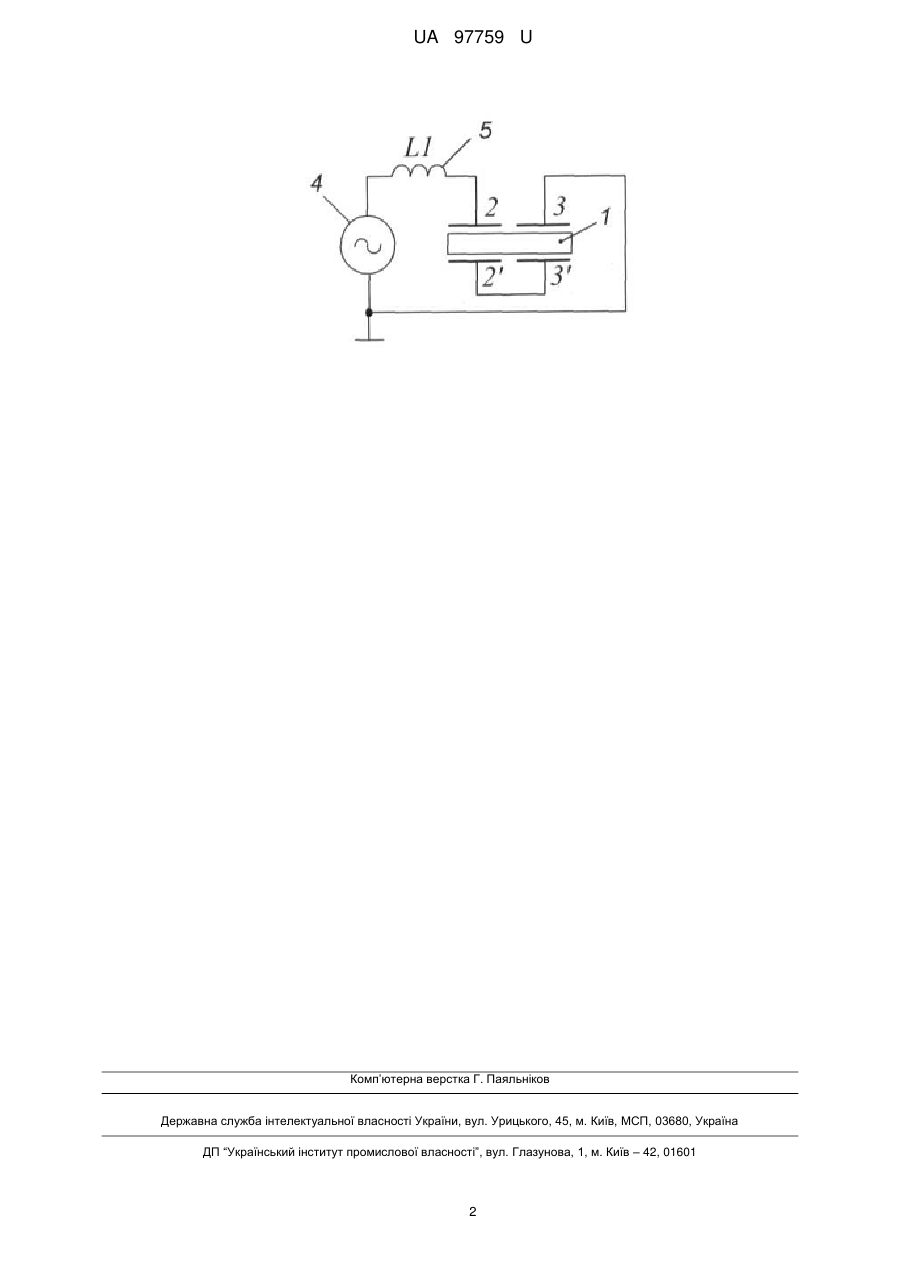

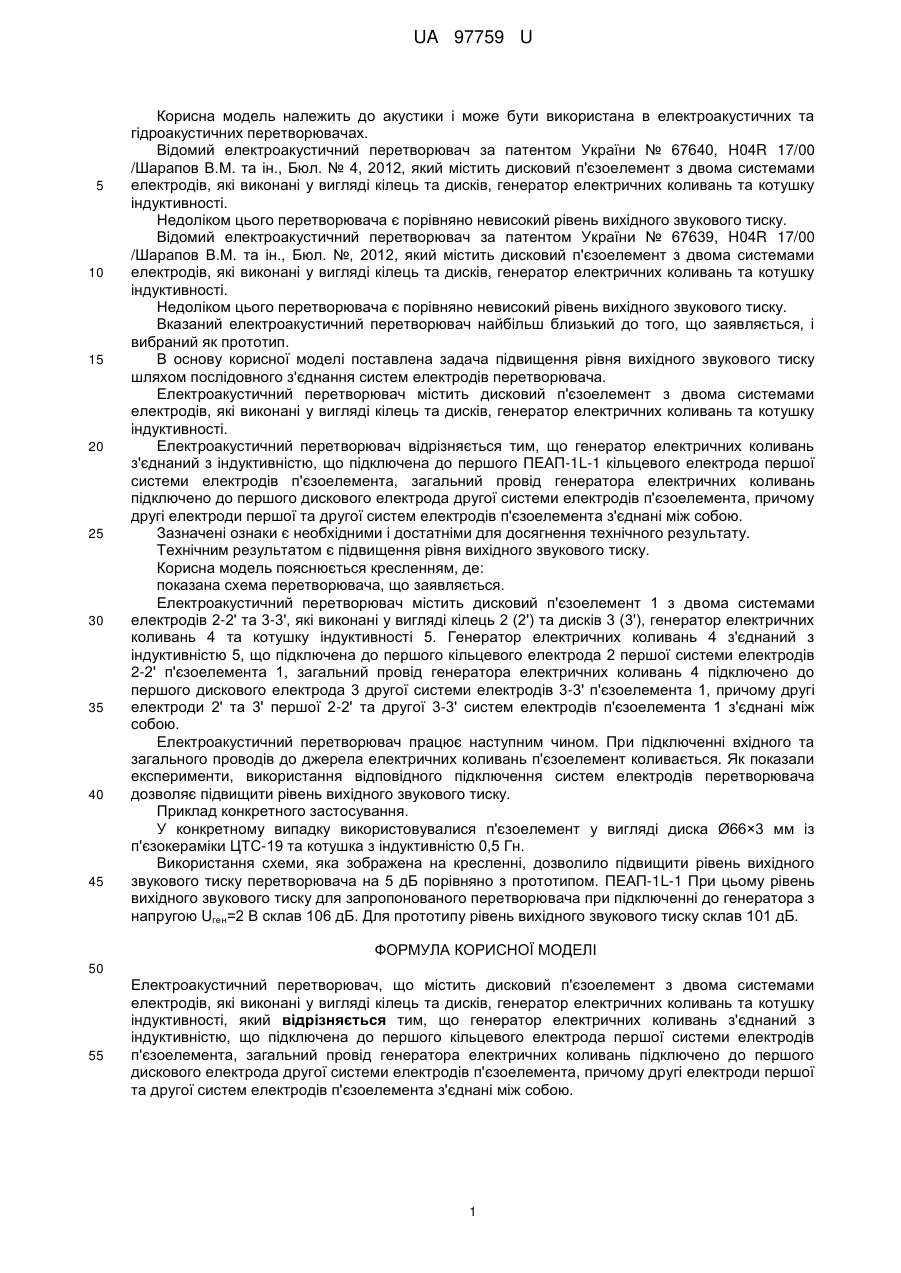

Реферат: UA 97759 U UA 97759 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом України № 67640, H04R 17/00 /Шарапов В.М. та ін., Бюл. № 4, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Відомий електроакустичний перетворювач за патентом України № 67639, H04R 17/00 /Шарапов В.М. та ін., Бюл. №, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного звукового тиску шляхом послідовного з'єднання систем електродів перетворювача. Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності. Електроакустичний перетворювач відрізняється тим, що генератор електричних коливань з'єднаний з індуктивністю, що підключена до першого ПЕАП-1L-1 кільцевого електрода першої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до першого дискового електрода другої системи електродів п'єзоелемента, причому другі електроди першої та другої систем електродів п'єзоелемента з'єднані між собою. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного звукового тиску. Корисна модель пояснюється кресленням, де: показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить дисковий п'єзоелемент 1 з двома системами електродів 2-2' та 3-3', які виконані у вигляді кілець 2 (2') та дисків 3 (3'), генератор електричних коливань 4 та котушку індуктивності 5. Генератор електричних коливань 4 з'єднаний з індуктивністю 5, що підключена до першого кільцевого електрода 2 першої системи електродів 2-2' п'єзоелемента 1, загальний провід генератора електричних коливань 4 підключено до першого дискового електрода 3 другої системи електродів 3-3' п'єзоелемента 1, причому другі електроди 2' та 3' першої 2-2' та другої 3-3' систем електродів п'єзоелемента 1 з'єднані між собою. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, використання відповідного підключення систем електродів перетворювача дозволяє підвищити рівень вихідного звукового тиску. Приклад конкретного застосування. У конкретному випадку використовувалися п'єзоелемент у вигляді диска Ø66×3 мм із п'єзокераміки ЦТС-19 та котушка з індуктивністю 0,5 Гн. Використання схеми, яка зображена на кресленні, дозволило підвищити рівень вихідного звукового тиску перетворювача на 5 дБ порівняно з прототипом. ПЕАП-1L-1 При цьому рівень вихідного звукового тиску для запропонованого перетворювача при підключенні до генератора з напругою Uген=2 В склав 106 дБ. Для прототипу рівень вихідного звукового тиску склав 101 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Електроакустичний перетворювач, що містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності, який відрізняється тим, що генератор електричних коливань з'єднаний з індуктивністю, що підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до першого дискового електрода другої системи електродів п'єзоелемента, причому другі електроди першої та другої систем електродів п'єзоелемента з'єднані між собою. 1 UA 97759 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
