Парогенератор

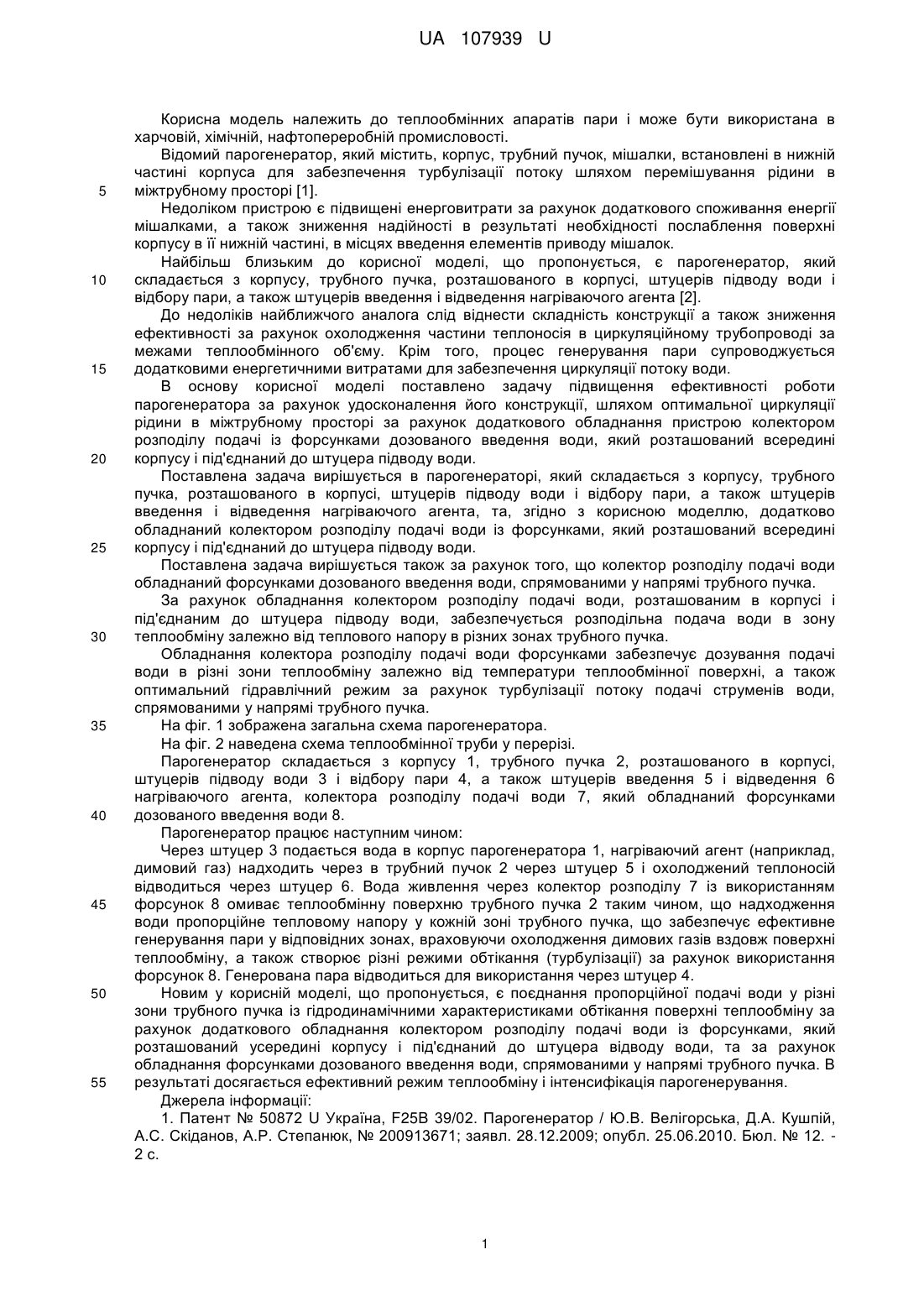

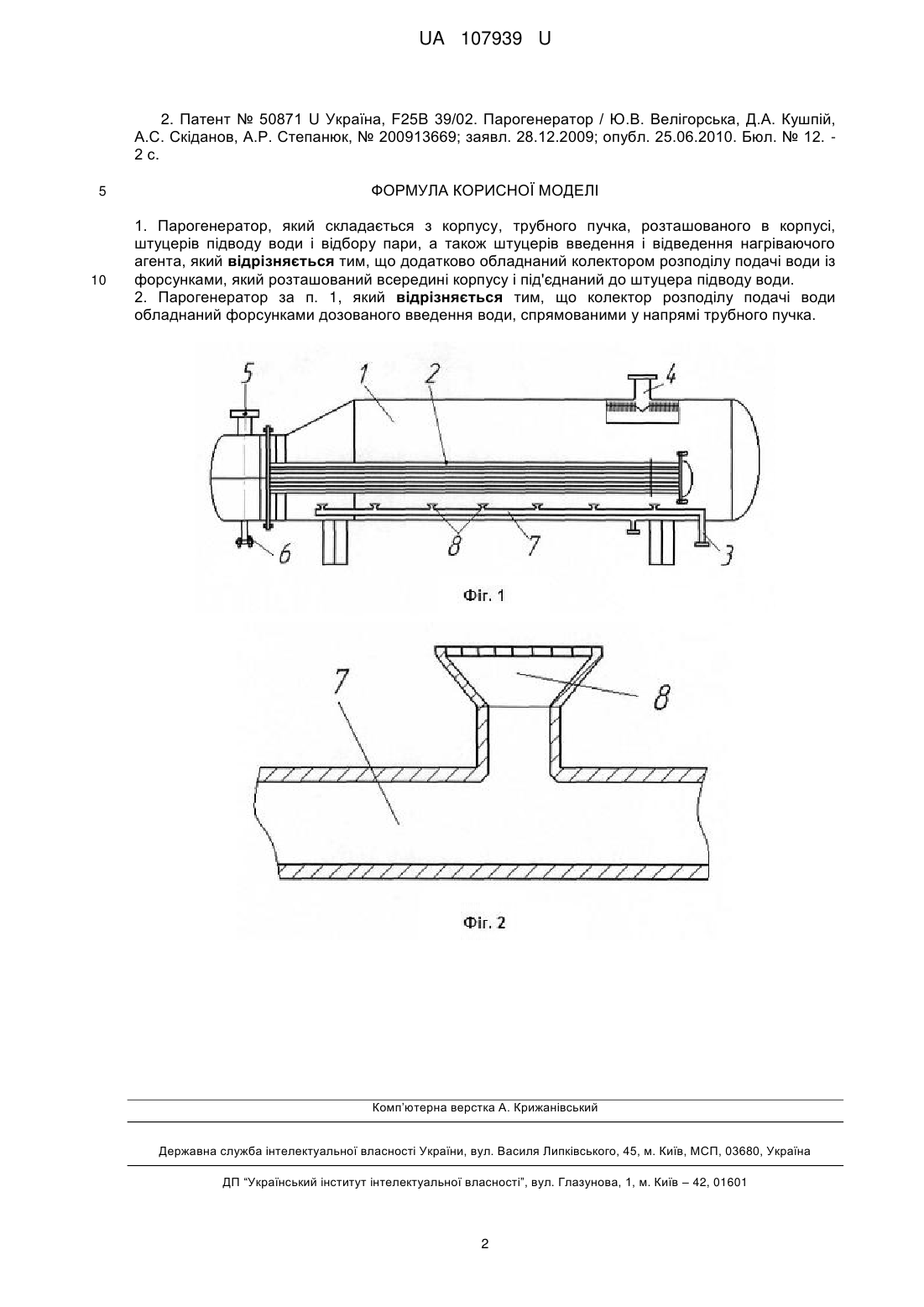

Реферат: Парогенератор складається з корпусу, трубного пучка, розташованого в корпусі, штуцерів підводу води і відбору пари, а також штуцерів введення і відведення нагріваючого агента. Додатково парогенератор обладнаний колектором розподілу подачі води із форсунками, який розташований всередині корпусу і під'єднаний до штуцера підводу води. UA 107939 U (54) ПАРОГЕНЕРАТОР UA 107939 U UA 107939 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплообмінних апаратів пари і може бути використана в харчовій, хімічній, нафтопереробній промисловості. Відомий парогенератор, який містить, корпус, трубний пучок, мішалки, встановлені в нижній частині корпуса для забезпечення турбулізації потоку шляхом перемішування рідини в міжтрубному просторі [1]. Недоліком пристрою є підвищені енерговитрати за рахунок додаткового споживання енергії мішалками, а також зниження надійності в результаті необхідності послаблення поверхні корпусу в її нижній частині, в місцях введення елементів приводу мішалок. Найбільш близьким до корисної моделі, що пропонується, є парогенератор, який складається з корпусу, трубного пучка, розташованого в корпусі, штуцерів підводу води і відбору пари, а також штуцерів введення і відведення нагріваючого агента [2]. До недоліків найближчого аналога слід віднести складність конструкції а також зниження ефективності за рахунок охолодження частини теплоносія в циркуляційному трубопроводі за межами теплообмінного об'єму. Крім того, процес генерування пари супроводжується додатковими енергетичними витратами для забезпечення циркуляції потоку води. В основу корисної моделі поставлено задачу підвищення ефективності роботи парогенератора за рахунок удосконалення його конструкції, шляхом оптимальної циркуляції рідини в міжтрубному просторі за рахунок додаткового обладнання пристрою колектором розподілу подачі із форсунками дозованого введення води, який розташований всередині корпусу і під'єднаний до штуцера підводу води. Поставлена задача вирішується в парогенераторі, який складається з корпусу, трубного пучка, розташованого в корпусі, штуцерів підводу води і відбору пари, а також штуцерів введення і відведення нагріваючого агента, та, згідно з корисною моделлю, додатково обладнаний колектором розподілу подачі води із форсунками, який розташований всередині корпусу і під'єднаний до штуцера підводу води. Поставлена задача вирішується також за рахунок того, що колектор розподілу подачі води обладнаний форсунками дозованого введення води, спрямованими у напрямі трубного пучка. За рахунок обладнання колектором розподілу подачі води, розташованим в корпусі і під'єднаним до штуцера підводу води, забезпечується розподільна подача води в зону теплообміну залежно від теплового напору в різних зонах трубного пучка. Обладнання колектора розподілу подачі води форсунками забезпечує дозування подачі води в різні зони теплообміну залежно від температури теплообмінної поверхні, а також оптимальний гідравлічний режим за рахунок турбулізації потоку подачі струменів води, спрямованими у напрямі трубного пучка. На фіг. 1 зображена загальна схема парогенератора. На фіг. 2 наведена схема теплообмінної труби у перерізі. Парогенератор складається з корпусу 1, трубного пучка 2, розташованого в корпусі, штуцерів підводу води 3 і відбору пари 4, а також штуцерів введення 5 і відведення 6 нагріваючого агента, колектора розподілу подачі води 7, який обладнаний форсунками дозованого введення води 8. Парогенератор працює наступним чином: Через штуцер 3 подається вода в корпус парогенератора 1, нагріваючий агент (наприклад, димовий газ) надходить через в трубний пучок 2 через штуцер 5 і охолоджений теплоносій відводиться через штуцер 6. Вода живлення через колектор розподілу 7 із використанням форсунок 8 омиває теплообмінну поверхню трубного пучка 2 таким чином, що надходження води пропорційне тепловому напору у кожній зоні трубного пучка, що забезпечує ефективне генерування пари у відповідних зонах, враховуючи охолодження димових газів вздовж поверхні теплообміну, а також створює різні режими обтікання (турбулізації) за рахунок використання форсунок 8. Генерована пара відводиться для використання через штуцер 4. Новим у корисній моделі, що пропонується, є поєднання пропорційної подачі води у різні зони трубного пучка із гідродинамічними характеристиками обтікання поверхні теплообміну за рахунок додаткового обладнання колектором розподілу подачі води із форсунками, який розташований усередині корпусу і під'єднаний до штуцера відводу води, та за рахунок обладнання форсунками дозованого введення води, спрямованими у напрямі трубного пучка. В результаті досягається ефективний режим теплообміну і інтенсифікація парогенерування. Джерела інформації: 1. Патент № 50872 U Україна, F25B 39/02. Парогенератор / Ю.В. Велігорська, Д.А. Кушпій, А.С. Скіданов, А.Р. Степанюк, № 200913671; заявл. 28.12.2009; опубл. 25.06.2010. Бюл. № 12. 2 с. 1 UA 107939 U 2. Патент № 50871 U Україна, F25B 39/02. Парогенератор / Ю.В. Велігорська, Д.А. Кушпій, А.С. Скіданов, А.Р. Степанюк, № 200913669; заявл. 28.12.2009; опубл. 25.06.2010. Бюл. № 12. 2 с. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Парогенератор, який складається з корпусу, трубного пучка, розташованого в корпусі, штуцерів підводу води і відбору пари, а також штуцерів введення і відведення нагріваючого агента, який відрізняється тим, що додатково обладнаний колектором розподілу подачі води із форсунками, який розташований всередині корпусу і під'єднаний до штуцера підводу води. 2. Парогенератор за п. 1, який відрізняється тим, що колектор розподілу подачі води обладнаний форсунками дозованого введення води, спрямованими у напрямі трубного пучка. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
