Мобільний парогенератор

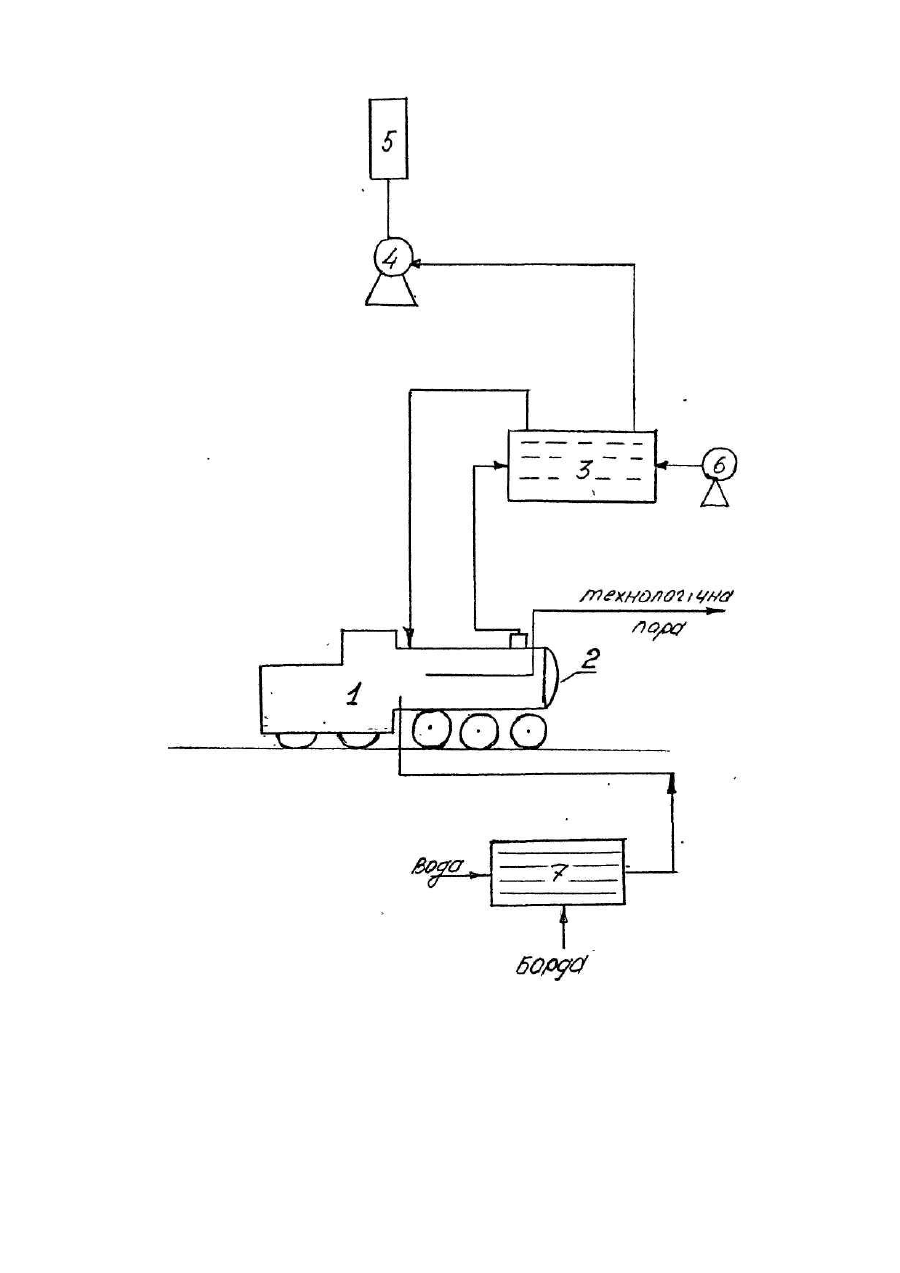

Корисна модель відноситься до теплоенергетики, зокрема до парогенераторів І може бути використана переважно як джерело технологічної пари при виробництві спирту. Найближчим з відомих по конструкції парогенераторів є паровоз серії 1-5-О-Л [Технический справочник железнодорожника. Т.6, 1952, с. 40J. Спільними ознаками відомого рішення І корисної моделі, що заявляється є наявність трубчатого підігрівника води, підігрівника повітря для подачі його в топку, димової. коробки І димової труби. Недоліками відомого рішення є неможливість пристосування його до потреб, наприклад, виробництва спирту, де необхідна безперервна подача технологічної пари. У відомому рішенні пара разом з продуктами горіння викидається в атмосферу, мають місце втрати теплової енергії. Технологічною парою нагрівається міжтрубний простір підігрівника води, що також призводить до втрати теплової енергії. Між тим Існує потреба, окрім економії теплової енергії, в гнучкому регулюванні подачі пари з різних точок виробничої території, наприклад під час ' аварій і ремонтів, чистки устаткування, коли фіксовані комунікації паропроводів не задовольняють потреб, а також коли прокладка нових економічно невигідна. В основу корисної моделі поставлено задачу в мобільному парогенераторі шляхом заміни теплоносія при нагріві води, яка поступає в котел, а також зміни схеми нагрівання повітря для горіння палива знизити втрати теплової енергії І використати тепло відпрацьованої барди в процесі отримання етанолу. Поставлена задача вирішується тим, що в мобільному парогенераторі, переважно для спиртового виробництва, який включає трубчатий підігрівник води, підігрівник повітря при подачі його в топку, димову коробку 1 димову трубу, новим є те, що міжтрубний простір підігрівника води з'єднаний з каналом стоку відпрацьованої барди, а підігрівник повітря встановлено між димовою коробкою І димовою трубою, причому між підігрівником повітря і дисковою трубою встановлено димосос. Причинно-наслідковий зв'язок між ознаками полягає в сукупному використанні відомої ознаки - трубчатого водопідігрівника, І нової - підключення його міжтрубного простору до каналу стоку відпрацьованої, нагрітої до 95°С барди - основного технологічного відходу спиртового виробництва. Встановлення ж між підігрівником Повітря і димовою трубою димососа, який примусово подає гарячі продукти згорання в во-допідігрівник, зумовлює підігрів повітря до температури 150-180°С. На кресленні наведена загальна схема мобільного парогенератора згідно з корисною моделлю. Мобільний парогенератор включає котел 1, розташований на мобільному корпусі 2. Котел має паливне відділення і димогарну коробку (на схемі не показані). Трубчатий водопідігрівник 3 винесено за межі мобільного корпусу 2 парогенератора І з'єднано з форсунками котла (на схемі не показано). Повітря в водопідігрівнику нагрівається за рахунок продуктів згорання палива в котлі і тяги, яку здійснює димосос 4. За димососом 4 встановлена димогарна труба 5. Нагрівник повітря з'єднаний з вентилятором 6. Вода для утворення пари подається через водопідігрівник 7. Мобільний парогенератор працює таким чином. В залежності від потреби парогенератор встановлюється в тому чи Іншому місці на території заводу. Переміщується він по рейках, які монтуються заздалегідь. Технологічна пара виробляється в котлі 1, димогарна коробка якого з'єднана з водопідігрівником повітря 3. Тяга, за рахунок якої Інтенсифікується теплообмін між нагрітими газами (продуктами згорання) і свіжим повітрям для горіння палива, забезпечується димососом 4 (моделі ДН-12,5, продуктивністю 25000 м /г). Свіже повітря подається вентилятором 6 (№10, продуктивність 16000 м3/ч). Повітря, яке поступає в зону горіння палива, має температуру 180-200°С. Вода для утворення пари нагрівається в трубчатому водопідігрівнику 7 за рахунок тепла барди, яка поступає в міжтрубний простір з температурою 95°С. За рахунок інтенсивного теплообміну вода, яка поступає в зону пароутворення, нагрівається до температури 80-90°С. Вищенаведене конструктивне виконаня мобільного парогенератора дозволяє досягти економії теплової енергії 8-12%.
