Електродний парогенератор

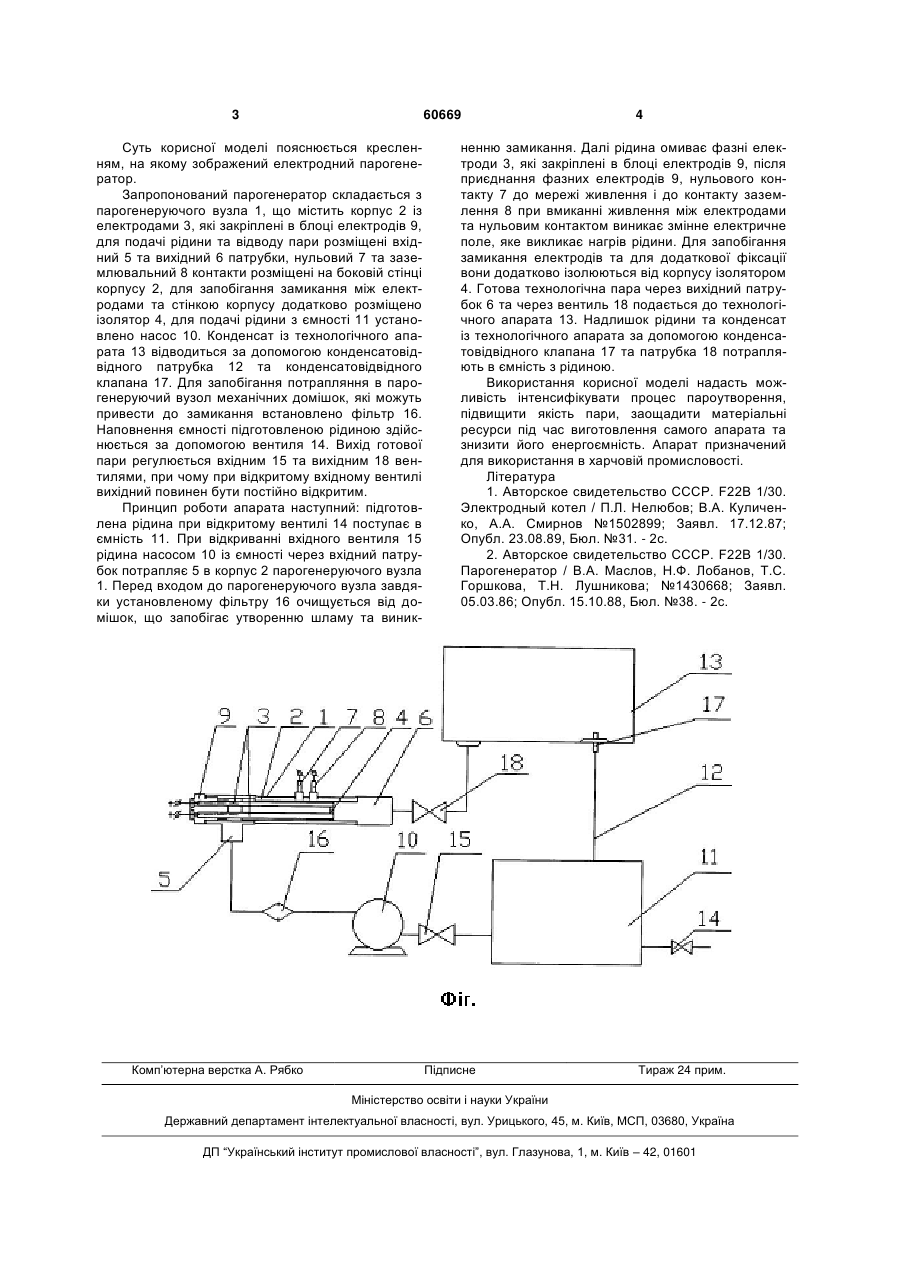

Електродний парогенератор, який містить герметичну камеру нагріву, оснащену парою вертикальних електродів та підключену нижньою частиною до живильної ємності, нульовий контакт, поперечну перегородку, який відрізняється тим, що камера нагріву виконана у вигляді циліндра із розміщеними електродами, нульовий і заземлювальний контакти розміщені на боковій стінці корпусу, додатково містить насос та фільтр очищення рідини. (19) (21) u201014434 (22) 02.12.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ДЕЙНИЧЕНКО ГРИГОРІЙ ВІКТОРОВИЧ, ТЕРЕШКІН ОЛЕГ ГЕОРГІЙОВИЧ, ГОРЄЛКОВ ДМИТРО ВІКТОРОВИЧ, БАЛИК ОЛЕКСАНДР ВАСИЛЬОВИЧ (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ХАРЧУВАННЯ ТА ТОРГІВЛІ 3 60669 Суть корисної моделі пояснюється кресленням, на якому зображений електродний парогенератор. Запропонований парогенератор складається з парогенеруючого вузла 1, що містить корпус 2 із електродами 3, які закріплені в блоці електродів 9, для подачі рідини та відводу пари розміщені вхідний 5 та вихідний 6 патрубки, нульовий 7 та заземлювальний 8 контакти розміщені на боковій стінці корпусу 2, для запобігання замикання між електродами та стінкою корпусу додатково розміщено ізолятор 4, для подачі рідини з ємності 11 установлено насос 10. Конденсат із технологічного апарата 13 відводиться за допомогою конденсатовідвідного патрубка 12 та конденсатовідвідного клапана 17. Для запобігання потрапляння в парогенеруючий вузол механічних домішок, які можуть привести до замикання встановлено фільтр 16. Наповнення ємності підготовленою рідиною здійснюється за допомогою вентиля 14. Вихід готової пари регулюється вхідним 15 та вихідним 18 вентилями, при чому при відкритому вхідному вентилі вихідний повинен бути постійно відкритим. Принцип роботи апарата наступний: підготовлена рідина при відкритому вентилі 14 поступає в ємність 11. При відкриванні вхідного вентиля 15 рідина насосом 10 із ємності через вхідний патрубок потрапляє 5 в корпус 2 парогенеруючого вузла 1. Перед входом до парогенеруючого вузла завдяки установленому фільтру 16 очищується від домішок, що запобігає утворенню шламу та виник Комп’ютерна верстка А. Рябко 4 ненню замикання. Далі рідина омиває фазні електроди 3, які закріплені в блоці електродів 9, після приєднання фазних електродів 9, нульового контакту 7 до мережі живлення і до контакту заземлення 8 при вмиканні живлення між електродами та нульовим контактом виникає змінне електричне поле, яке викликає нагрів рідини. Для запобігання замикання електродів та для додаткової фіксації вони додатково ізолюються від корпусу ізолятором 4. Готова технологічна пара через вихідний патрубок 6 та через вентиль 18 подається до технологічного апарата 13. Надлишок рідини та конденсат із технологічного апарата за допомогою конденсатовідвідного клапана 17 та патрубка 18 потрапляють в ємність з рідиною. Використання корисної моделі надасть можливість інтенсифікувати процес пароутворення, підвищити якість пари, заощадити матеріальні ресурси під час виготовлення самого апарата та знизити його енергоємність. Апарат призначений для використання в харчовій промисловості. Література 1. Авторское свидетельство СССР. F22В 1/30. Электродный котел / П.Л. Нелюбов; В.А. Куличенко, А.А. Смирнов №1502899; Заявл. 17.12.87; Опубл. 23.08.89, Бюл. №31. - 2с. 2. Авторское свидетельство СССР. F22В 1/30. Парогенератор / В.А. Маслов, Н.Ф. Лобанов, Т.С. Горшкова, Т.Н. Лушникова; №1430668; Заявл. 05.03.86; Опубл. 15.10.88, Бюл. №38. - 2с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
