Пристрій для закривання кришки люка піввагона
Номер патенту: 22987
Опубліковано: 25.04.2007
Автори: Панасенко Віталій Якович, Ковальчук Надія Іванівна, Клименко Ірина Володимирівна
Формула / Реферат
Пристрій для закривання кришки люка піввагона, який складається з силового циліндра, шарнірно закріпленого на рамі візка, і захвата кришки люка, який відрізняється тим, що силовий циліндр має два розхідні поршні, штоки яких мають пружини різної жорсткості, причому жорсткість пружини верхнього штока менша, ніж нижнього на величину ваги кришки люка, захват кришки виконаний на верхній частині верхнього штока, а нижня частина штока рухомо з'єднана з опорою.
Текст

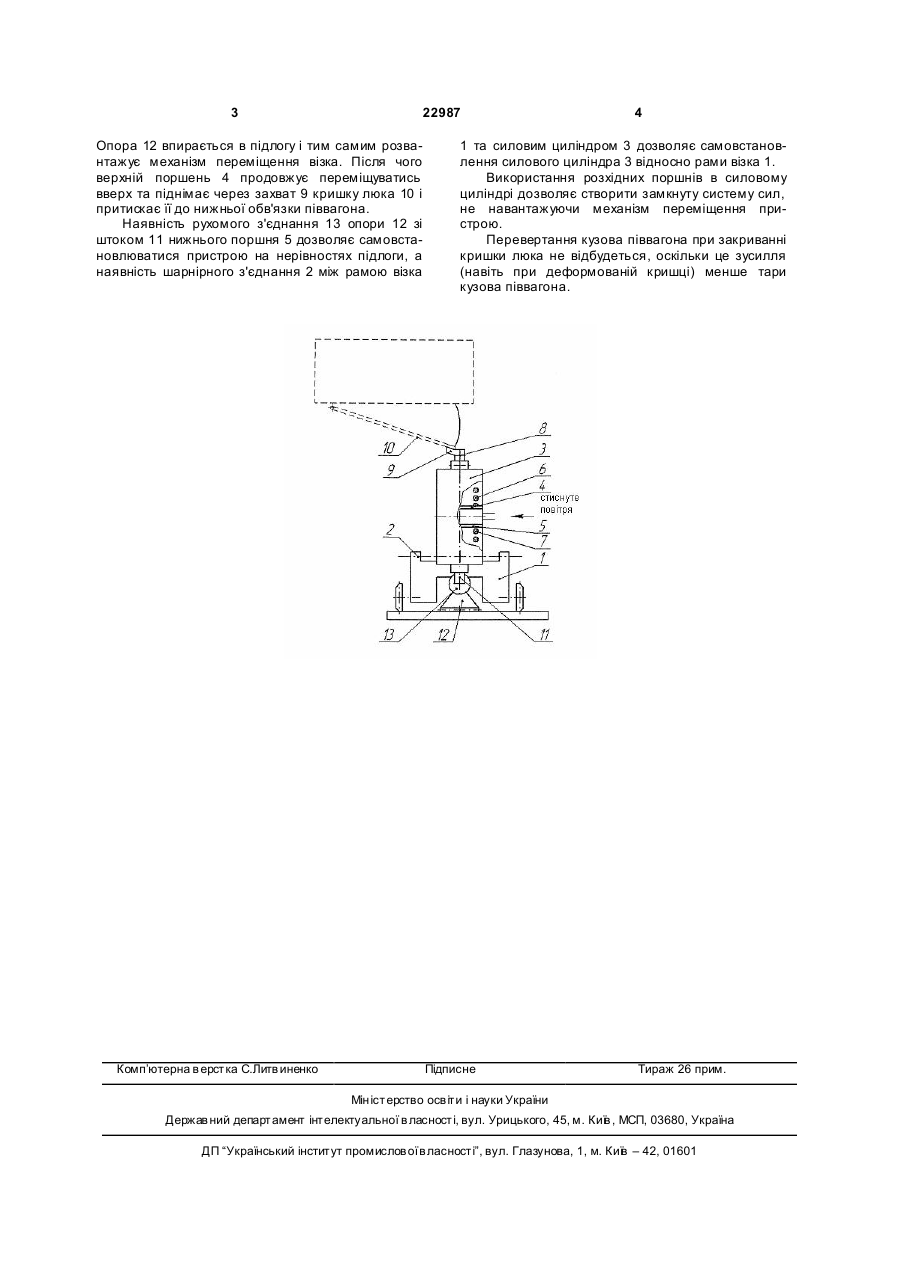

Пристрій для закривання кришки люка піввагона, який складається з силового циліндра, шар 3 22987 Опора 12 впирається в підлогу і тим самим розвантажує механізм переміщення візка. Після чого верхній поршень 4 продовжує переміщуватись вверх та піднімає через захват 9 кришку люка 10 і притискає її до нижньої обв'язки піввагона. Наявність рухомого з'єднання 13 опори 12 зі штоком 11 нижнього поршня 5 дозволяє самовстановлюватися пристрою на нерівностях підлоги, а наявність шарнірного з'єднання 2 між рамою візка Комп’ютерна в ерстка C.Литв иненко 4 1 та силовим циліндром 3 дозволяє самовстановлення силового циліндра 3 відносно рами візка 1. Використання розхідних поршнів в силовому циліндрі дозволяє створити замкнуту систему сил, не навантажуючи механізм переміщення пристрою. Перевертання кузова піввагона при закриванні кришки люка не відбудеться, оскільки це зусилля (навіть при деформованій кришці) менше тари кузова піввагона. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHatch cover closer of open wagon
Автори англійськоюPanasenko Vitalii Yakovych, Klymenko Iryna Volodymyrivna, Kovalchuk Nadia Ivanivna
Назва патенту російськоюУстройство для закрывания крышки люка полувагона
Автори російськоюПанасенко Виталий Яковлевич, Клименко Ирина Владимировна, Ковальчук Надежда Ивановна
МПК / Мітки
МПК: B61D 7/30
Мітки: кришки, люка, піввагона, пристрій, закривання
