Пневмороздавач кормів для риби

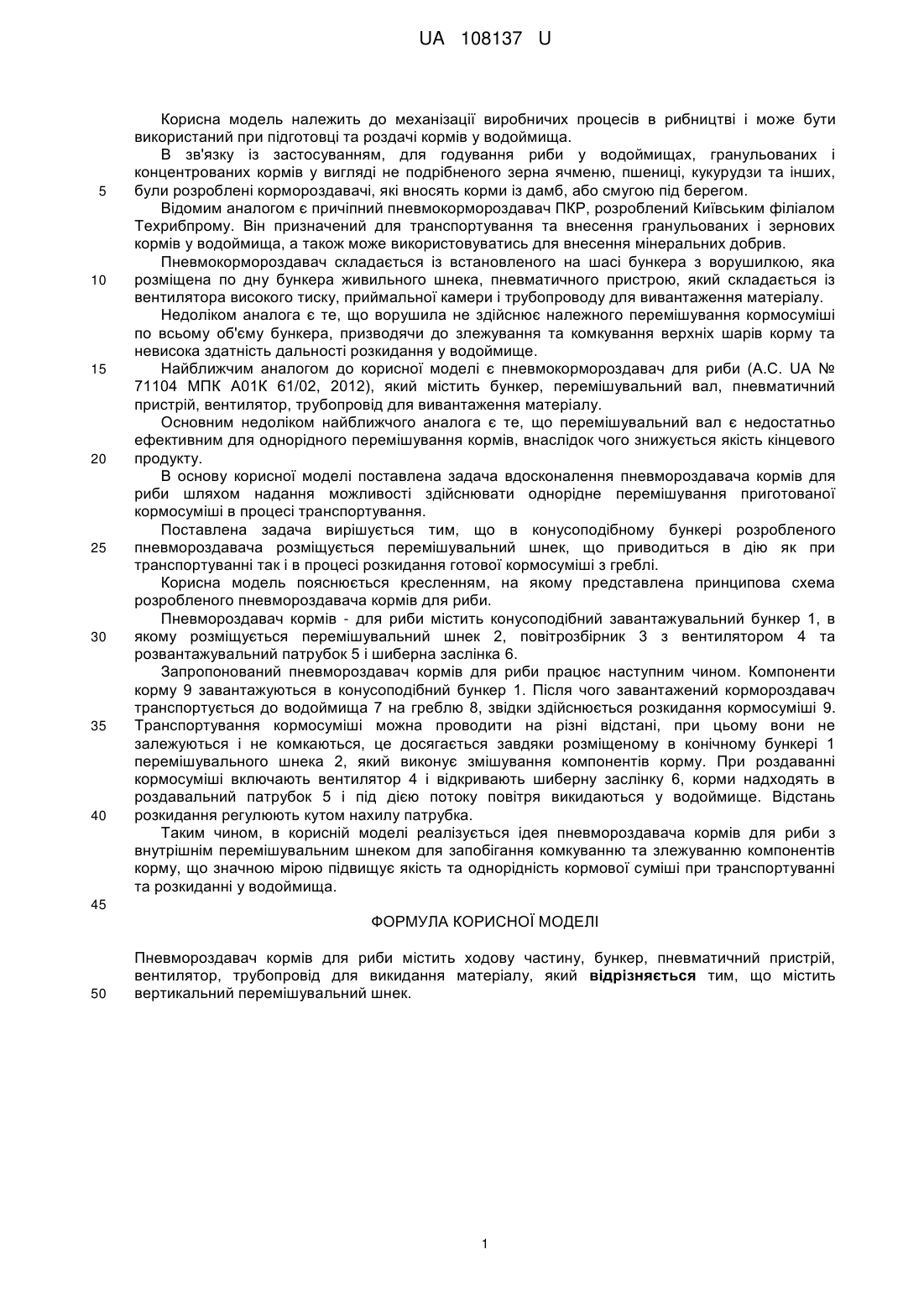

Реферат: UA 108137 U UA 108137 U 5 10 15 20 25 30 35 40 Корисна модель належить до механізації виробничих процесів в рибництві і може бути використаний при підготовці та роздачі кормів у водоймища. В зв'язку із застосуванням, для годування риби у водоймищах, гранульованих і концентрованих кормів у вигляді не подрібненого зерна ячменю, пшениці, кукурудзи та інших, були розроблені кормороздавачі, які вносять корми із дамб, або смугою під берегом. Відомим аналогом є причіпний пневмокормороздавач ПКР, розроблений Київським філіалом Техрибпрому. Він призначений для транспортування та внесення гранульованих і зернових кормів у водоймища, а також може використовуватись для внесення мінеральних добрив. Пневмокормороздавач складається із встановленого на шасі бункера з ворушилкою, яка розміщена по дну бункера живильного шнека, пневматичного пристрою, який складається із вентилятора високого тиску, приймальної камери і трубопроводу для вивантаження матеріалу. Недоліком аналога є те, що ворушила не здійснює належного перемішування кормосуміші по всьому об'єму бункера, призводячи до злежування та комкування верхніх шарів корму та невисока здатність дальності розкидання у водоймище. Найближчим аналогом до корисної моделі є пневмокормороздавач для риби (А.С. UA № 71104 МПК А01К 61/02, 2012), який містить бункер, перемішувальний вал, пневматичний пристрій, вентилятор, трубопровід для вивантаження матеріалу. Основним недоліком найближчого аналога є те, що перемішувальний вал є недостатньо ефективним для однорідного перемішування кормів, внаслідок чого знижується якість кінцевого продукту. В основу корисної моделі поставлена задача вдосконалення пневмороздавача кормів для риби шляхом надання можливості здійснювати однорідне перемішування приготованої кормосуміші в процесі транспортування. Поставлена задача вирішується тим, що в конусоподібному бункері розробленого пневмороздавача розміщується перемішувальний шнек, що приводиться в дію як при транспортуванні так і в процесі розкидання готової кормосуміші з греблі. Корисна модель пояснюється кресленням, на якому представлена принципова схема розробленого пневмороздавача кормів для риби. Пневмороздавач кормів - для риби містить конусоподібний завантажувальний бункер 1, в якому розміщується перемішувальний шнек 2, повітрозбірник 3 з вентилятором 4 та розвантажувальний патрубок 5 і шиберна заслінка 6. Запропонований пневмороздавач кормів для риби працює наступним чином. Компоненти корму 9 завантажуються в конусоподібний бункер 1. Після чого завантажений кормороздавач транспортується до водоймища 7 на греблю 8, звідки здійснюється розкидання кормосуміші 9. Транспортування кормосуміші можна проводити на різні відстані, при цьому вони не залежуються і не комкаються, це досягається завдяки розміщеному в конічному бункері 1 перемішувального шнека 2, який виконує змішування компонентів корму. При роздаванні кормосуміші включають вентилятор 4 і відкривають шиберну заслінку 6, корми надходять в роздавальний патрубок 5 і під дією потоку повітря викидаються у водоймище. Відстань розкидання регулюють кутом нахилу патрубка. Таким чином, в корисній моделі реалізується ідея пневмороздавача кормів для риби з внутрішнім перемішувальним шнеком для запобігання комкуванню та злежуванню компонентів корму, що значною мірою підвищує якість та однорідність кормової суміші при транспортуванні та розкиданні у водоймища. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пневмороздавач кормів для риби містить ходову частину, бункер, пневматичний пристрій, вентилятор, трубопровід для викидання матеріалу, який відрізняється тим, що містить вертикальний перемішувальний шнек. 1 UA 108137 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
