Робочий орган культиватора

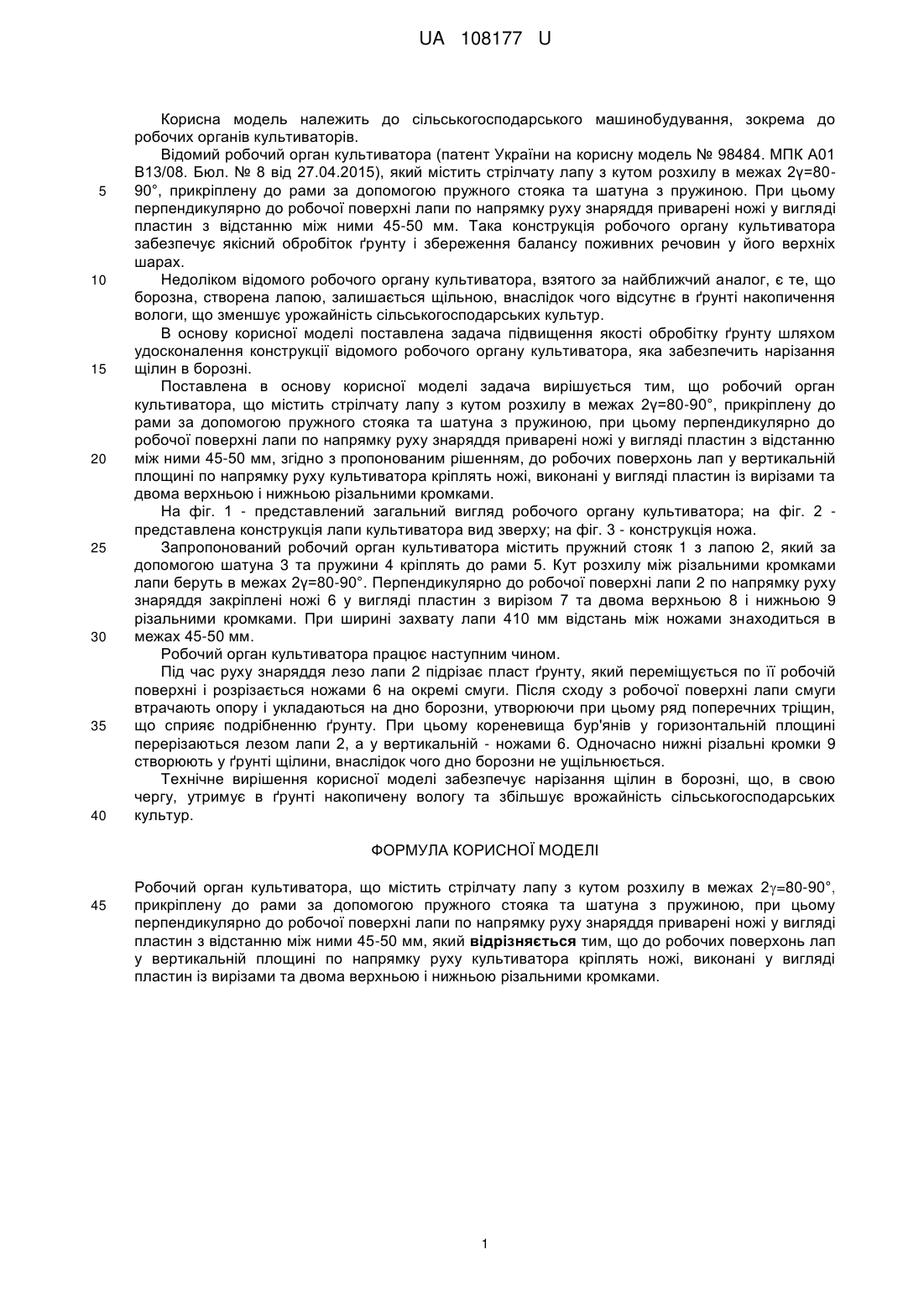

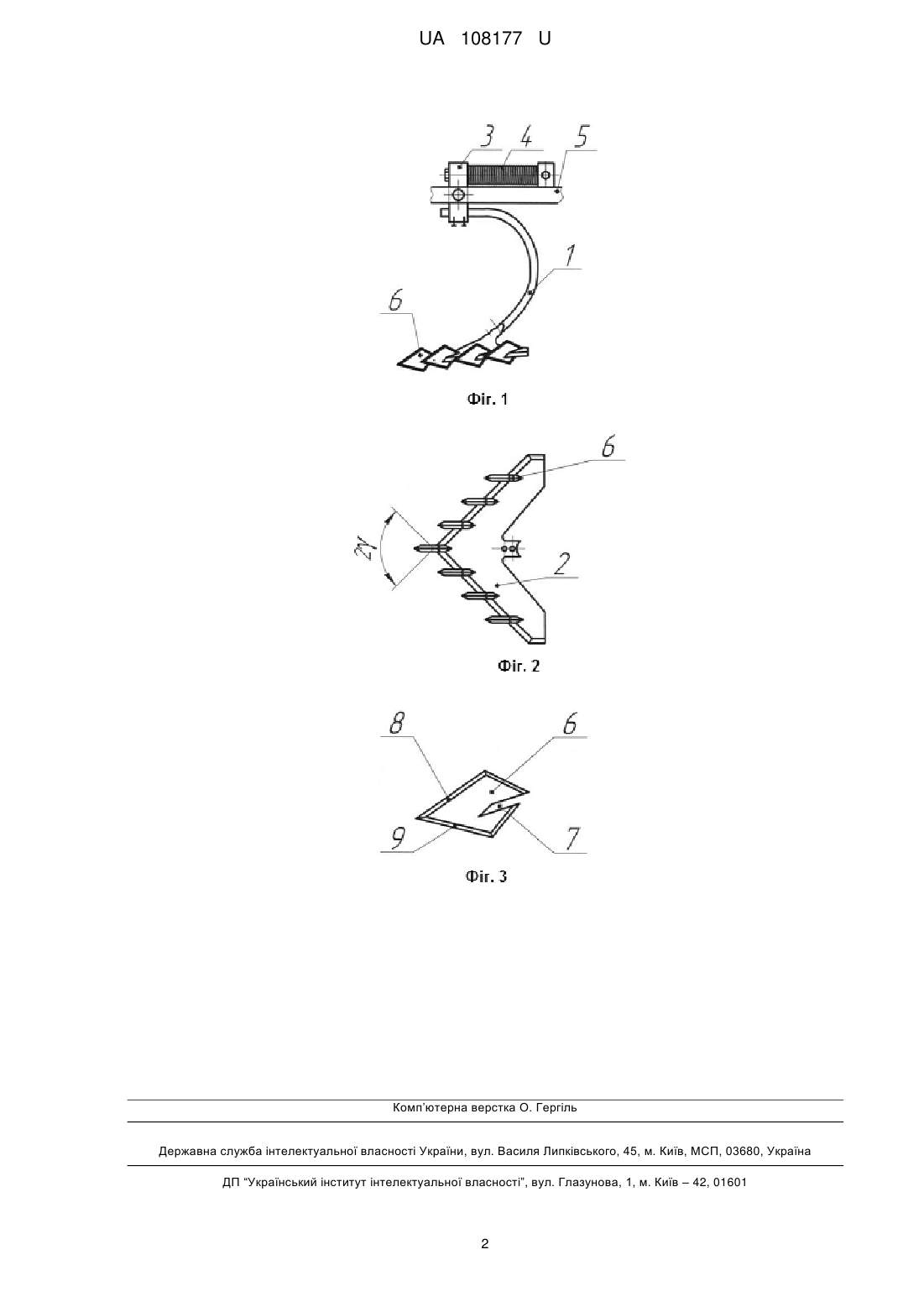

Реферат: Робочий орган культиватора містить стрілчату лапу з кутом розхилу в межах 2=80-90°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною. При цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм. До робочих поверхонь лап у вертикальній площині по напрямку руху культиватора кріплять ножі, виконані у вигляді пластин із вирізами та двома верхньою і нижньою різальними кромками. UA 108177 U (12) UA 108177 U UA 108177 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів культиваторів. Відомий робочий орган культиватора (патент України на корисну модель № 98484. МПК А01 В13/08. Бюл. № 8 від 27.04.2015), який містить стрілчату лапу з кутом розхилу в межах 2γ=8090°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною. При цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм. Така конструкція робочого органу культиватора забезпечує якісний обробіток ґрунту і збереження балансу поживних речовин у його верхніх шарах. Недоліком відомого робочого органу культиватора, взятого за найближчий аналог, є те, що борозна, створена лапою, залишається щільною, внаслідок чого відсутнє в ґрунті накопичення вологи, що зменшує урожайність сільськогосподарських культур. В основу корисної моделі поставлена задача підвищення якості обробітку ґрунту шляхом удосконалення конструкції відомого робочого органу культиватора, яка забезпечить нарізання щілин в борозні. Поставлена в основу корисної моделі задача вирішується тим, що робочий орган культиватора, що містить стрілчату лапу з кутом розхилу в межах 2γ=80-90°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм, згідно з пропонованим рішенням, до робочих поверхонь лап у вертикальній площині по напрямку руху культиватора кріплять ножі, виконані у вигляді пластин із вирізами та двома верхньою і нижньою різальними кромками. На фіг. 1 - представлений загальний вигляд робочого органу культиватора; на фіг. 2 представлена конструкція лапи культиватора вид зверху; на фіг. 3 - конструкція ножа. Запропонований робочий орган культиватора містить пружний стояк 1 з лапою 2, який за допомогою шатуна 3 та пружини 4 кріплять до рами 5. Кут розхилу між різальними кромками лапи беруть в межах 2γ=80-90°. Перпендикулярно до робочої поверхні лапи 2 по напрямку руху знаряддя закріплені ножі 6 у вигляді пластин з вирізом 7 та двома верхньою 8 і нижньою 9 різальними кромками. При ширині захвату лапи 410 мм відстань між ножами знаходиться в межах 45-50 мм. Робочий орган культиватора працює наступним чином. Під час руху знаряддя лезо лапи 2 підрізає пласт ґрунту, який переміщується по її робочій поверхні і розрізається ножами 6 на окремі смуги. Після сходу з робочої поверхні лапи смуги втрачають опору і укладаються на дно борозни, утворюючи при цьому ряд поперечних тріщин, що сприяє подрібненню ґрунту. При цьому кореневища бур'янів у горизонтальній площині перерізаються лезом лапи 2, а у вертикальній - ножами 6. Одночасно нижні різальні кромки 9 створюють у ґрунті щілини, внаслідок чого дно борозни не ущільнюється. Технічне вирішення корисної моделі забезпечує нарізання щілин в борозні, що, в свою чергу, утримує в ґрунті накопичену вологу та збільшує врожайність сільськогосподарських культур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робочий орган культиватора, що містить стрілчату лапу з кутом розхилу в межах 2=80-90°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм, який відрізняється тим, що до робочих поверхонь лап у вертикальній площині по напрямку руху культиватора кріплять ножі, виконані у вигляді пластин із вирізами та двома верхньою і нижньою різальними кромками. 1 UA 108177 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
