Робочий орган культиватора

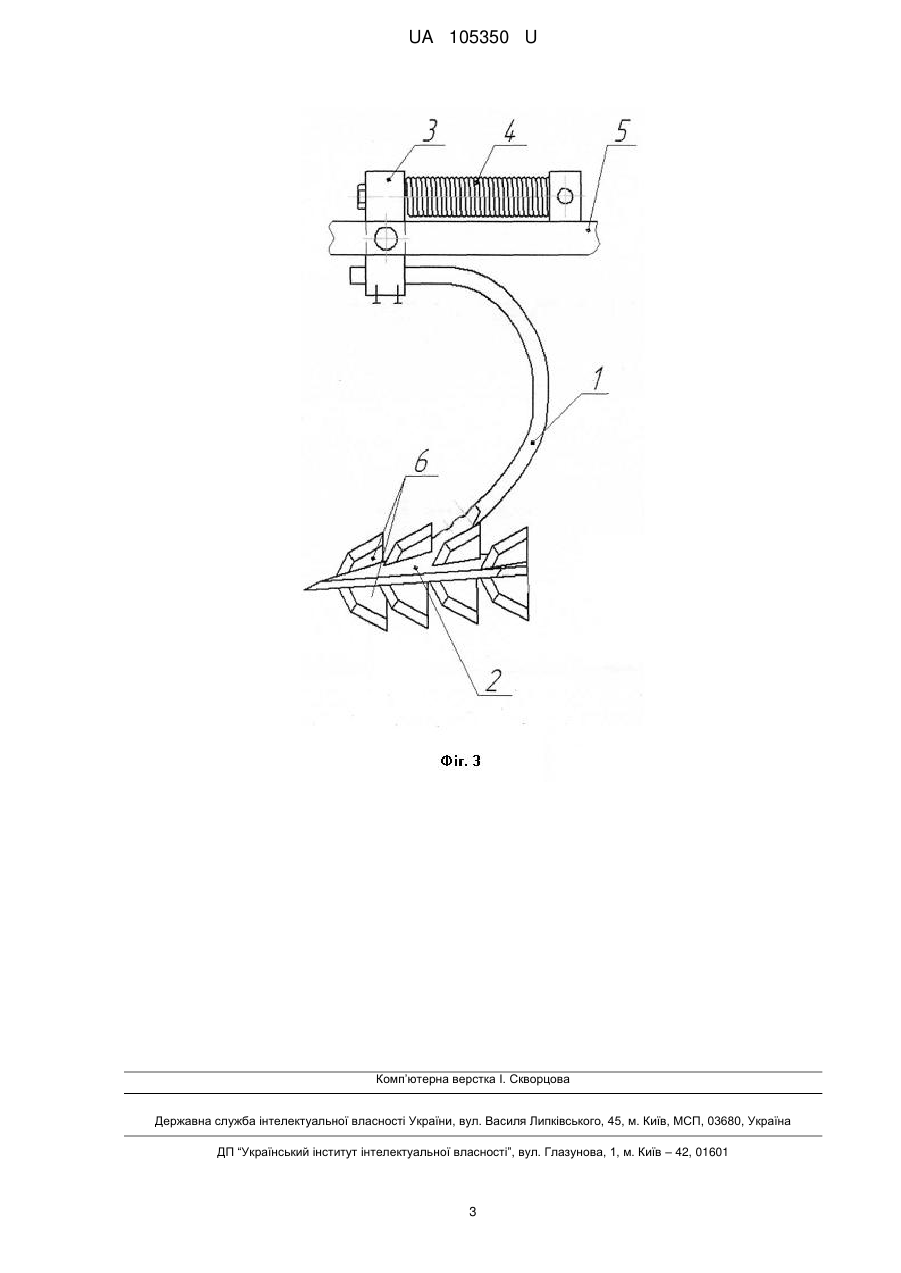

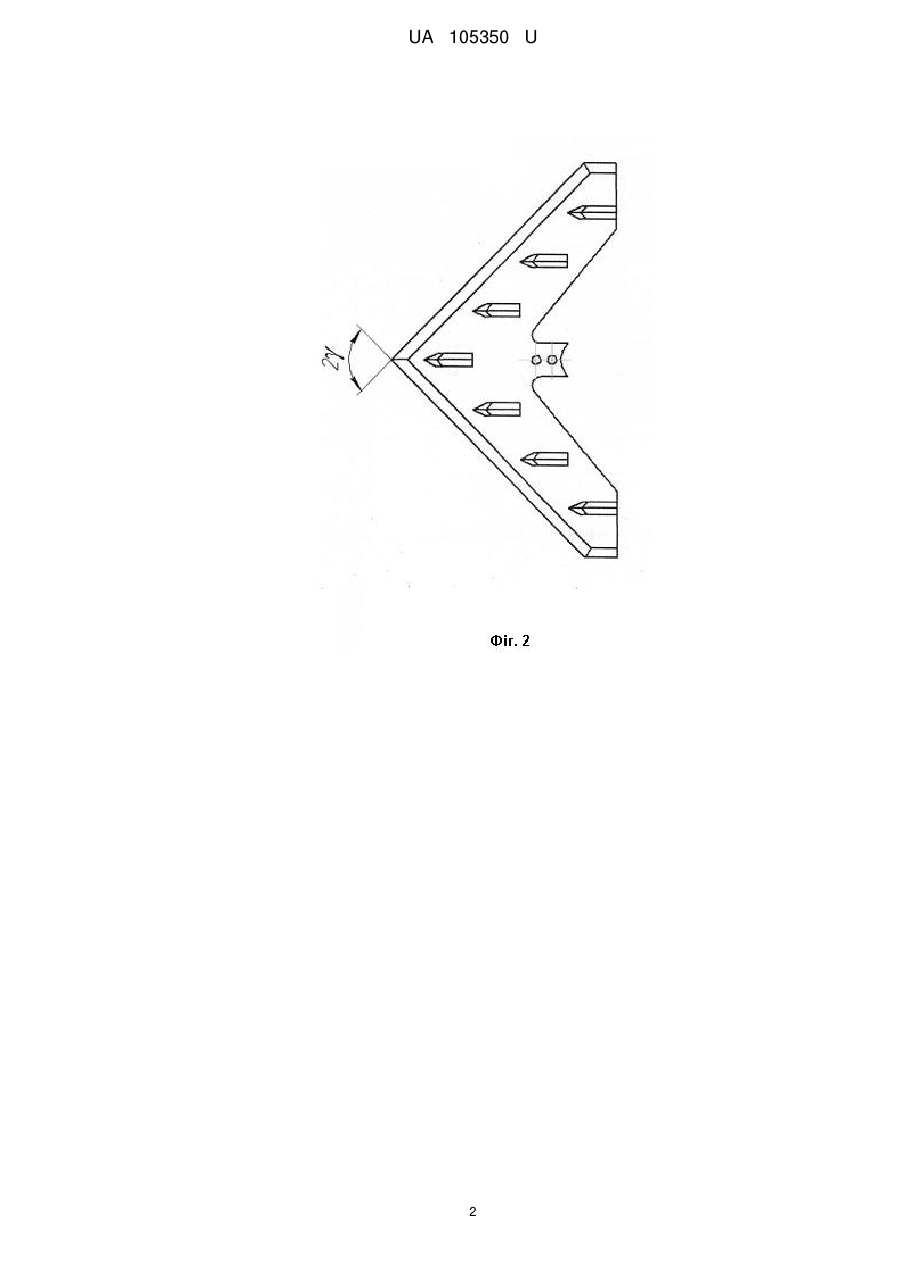

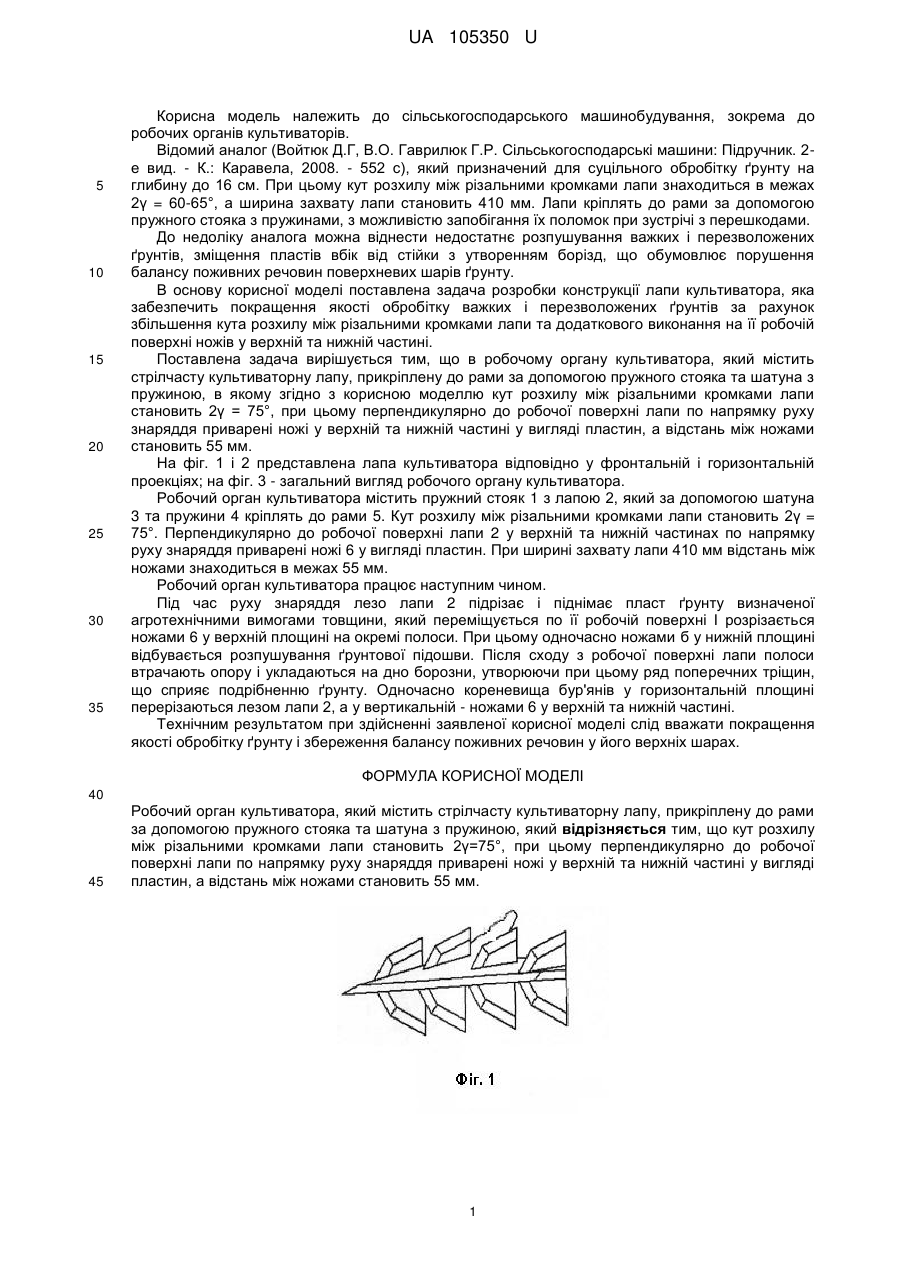

Реферат: Робочий орган культиватора містить стрілчасту культиваторну лапу, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною. Кут розхилу між різальними кромками лапи становить 2γ=75. Перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у верхній та нижній частині у вигляді пластин. Відстань між ножами становить 55 мм. UA 105350 U (12) UA 105350 U UA 105350 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів культиваторів. Відомий аналог (Войтюк Д.Г, В.О. Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2е вид. - К.: Каравела, 2008. - 552 с), який призначений для суцільного обробітку ґрунту на глибину до 16 см. При цьому кут розхилу між різальними кромками лапи знаходиться в межах 2γ = 60-65°, а ширина захвату лапи становить 410 мм. Лапи кріплять до рами за допомогою пружного стояка з пружинами, з можливістю запобігання їх поломок при зустрічі з перешкодами. До недоліку аналога можна віднести недостатнє розпушування важких і перезволожених ґрунтів, зміщення пластів вбік від стійки з утворенням борізд, що обумовлює порушення балансу поживних речовин поверхневих шарів ґрунту. В основу корисної моделі поставлена задача розробки конструкції лапи культиватора, яка забезпечить покращення якості обробітку важких і перезволожених ґрунтів за рахунок збільшення кута розхилу між різальними кромками лапи та додаткового виконання на її робочій поверхні ножів у верхній та нижній частині. Поставлена задача вирішується тим, що в робочому органу культиватора, який містить стрілчасту культиваторну лапу, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, в якому згідно з корисною моделлю кут розхилу між різальними кромками лапи становить 2γ = 75°, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у верхній та нижній частині у вигляді пластин, а відстань між ножами становить 55 мм. На фіг. 1 і 2 представлена лапа культиватора відповідно у фронтальній і горизонтальній проекціях; на фіг. 3 - загальний вигляд робочого органу культиватора. Робочий орган культиватора містить пружний стояк 1 з лапою 2, який за допомогою шатуна 3 та пружини 4 кріплять до рами 5. Кут розхилу між різальними кромками лапи становить 2γ = 75°. Перпендикулярно до робочої поверхні лапи 2 у верхній та нижній частинах по напрямку руху знаряддя приварені ножі 6 у вигляді пластин. При ширині захвату лапи 410 мм відстань між ножами знаходиться в межах 55 мм. Робочий орган культиватора працює наступним чином. Під час руху знаряддя лезо лапи 2 підрізає і піднімає пласт ґрунту визначеної агротехнічними вимогами товщини, який переміщується по її робочій поверхні І розрізається ножами 6 у верхній площині на окремі полоси. При цьому одночасно ножами б у нижній площині відбувається розпушування ґрунтової підошви. Після сходу з робочої поверхні лапи полоси втрачають опору і укладаються на дно борозни, утворюючи при цьому ряд поперечних тріщин, що сприяє подрібненню ґрунту. Одночасно кореневища бур'янів у горизонтальній площині перерізаються лезом лапи 2, а у вертикальній - ножами 6 у верхній та нижній частині. Технічним результатом при здійсненні заявленої корисної моделі слід вважати покращення якості обробітку ґрунту і збереження балансу поживних речовин у його верхніх шарах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Робочий орган культиватора, який містить стрілчасту культиваторну лапу, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, який відрізняється тим, що кут розхилу між різальними кромками лапи становить 2γ=75°, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у верхній та нижній частині у вигляді пластин, а відстань між ножами становить 55 мм. 1 UA 105350 U 2 UA 105350 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
