Котельна установка

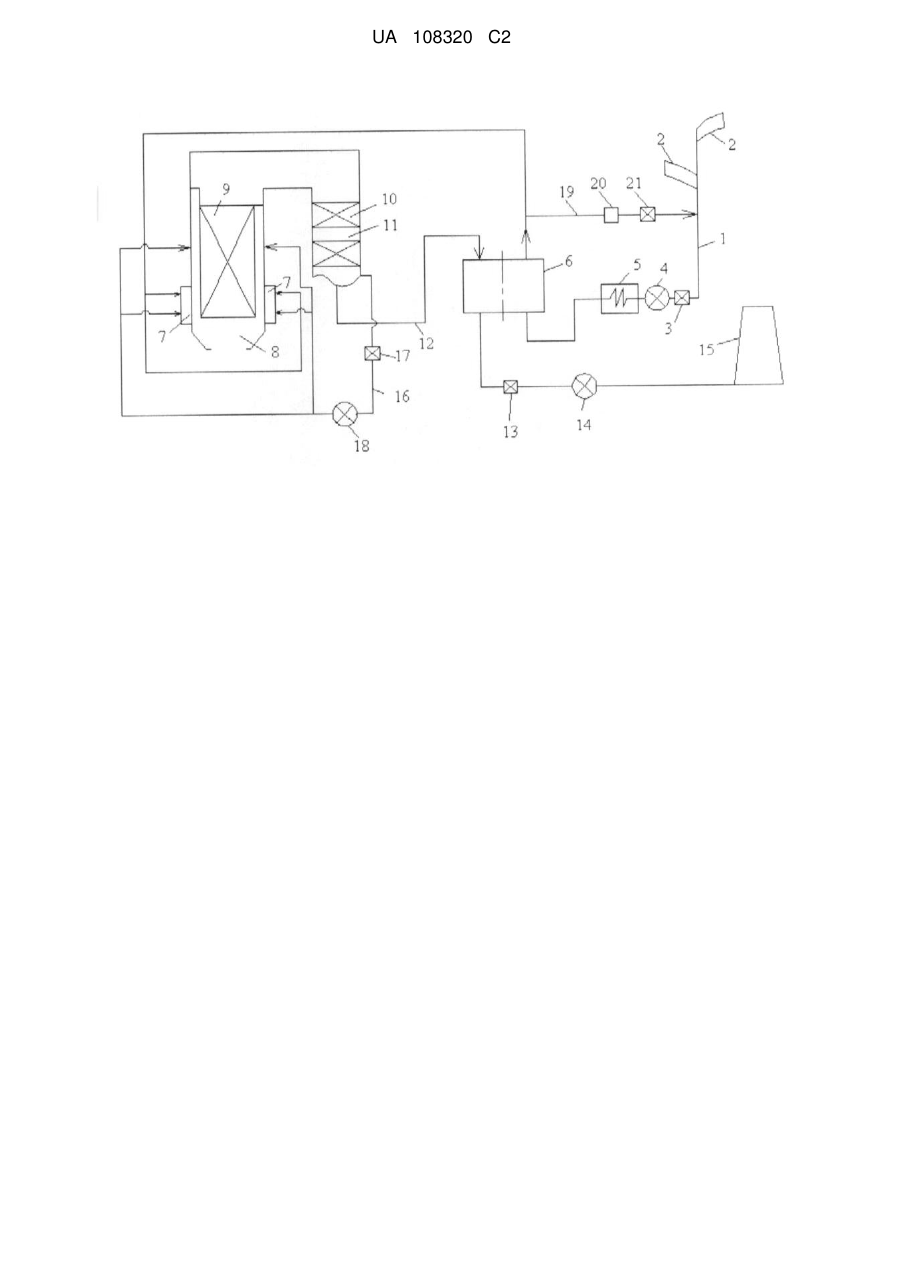

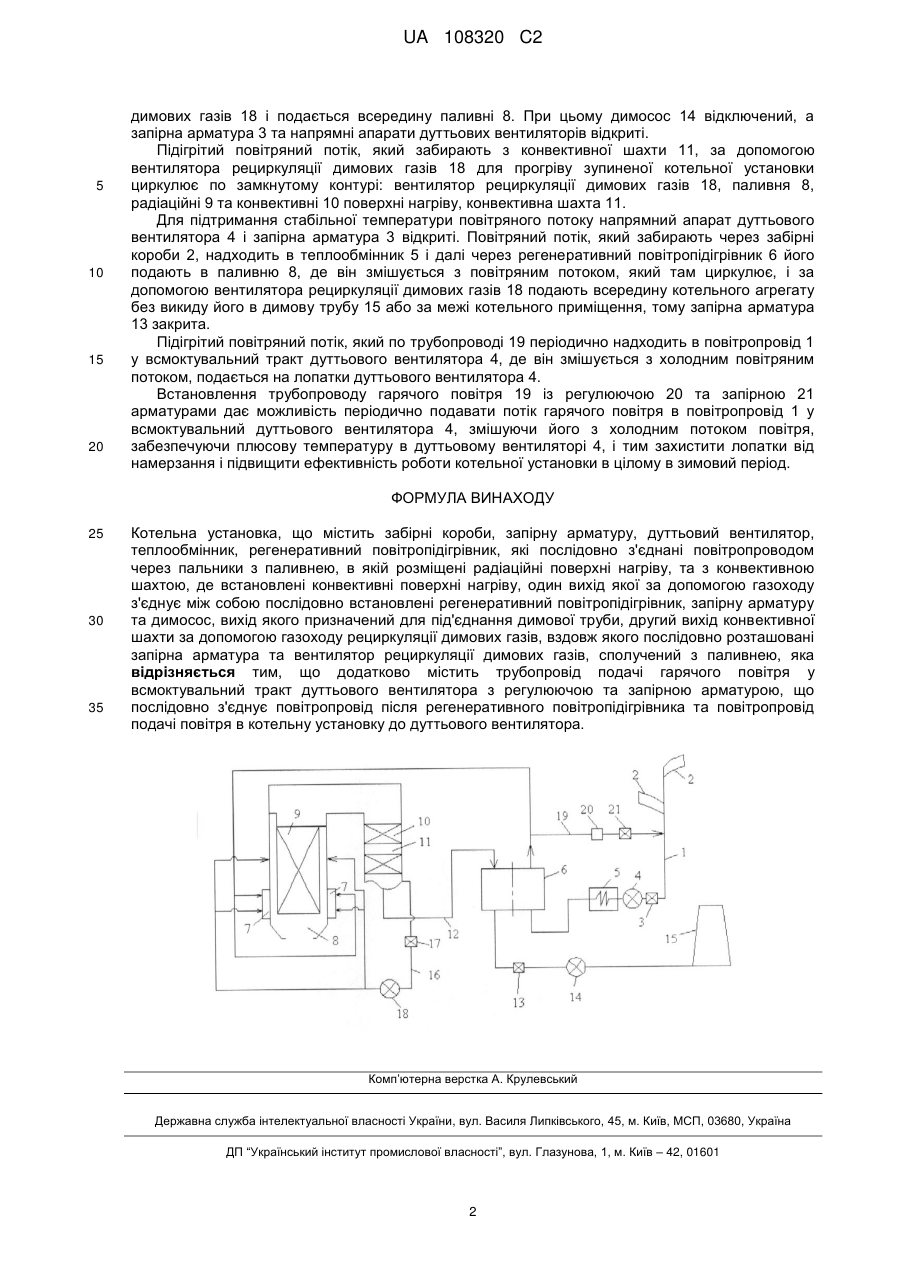

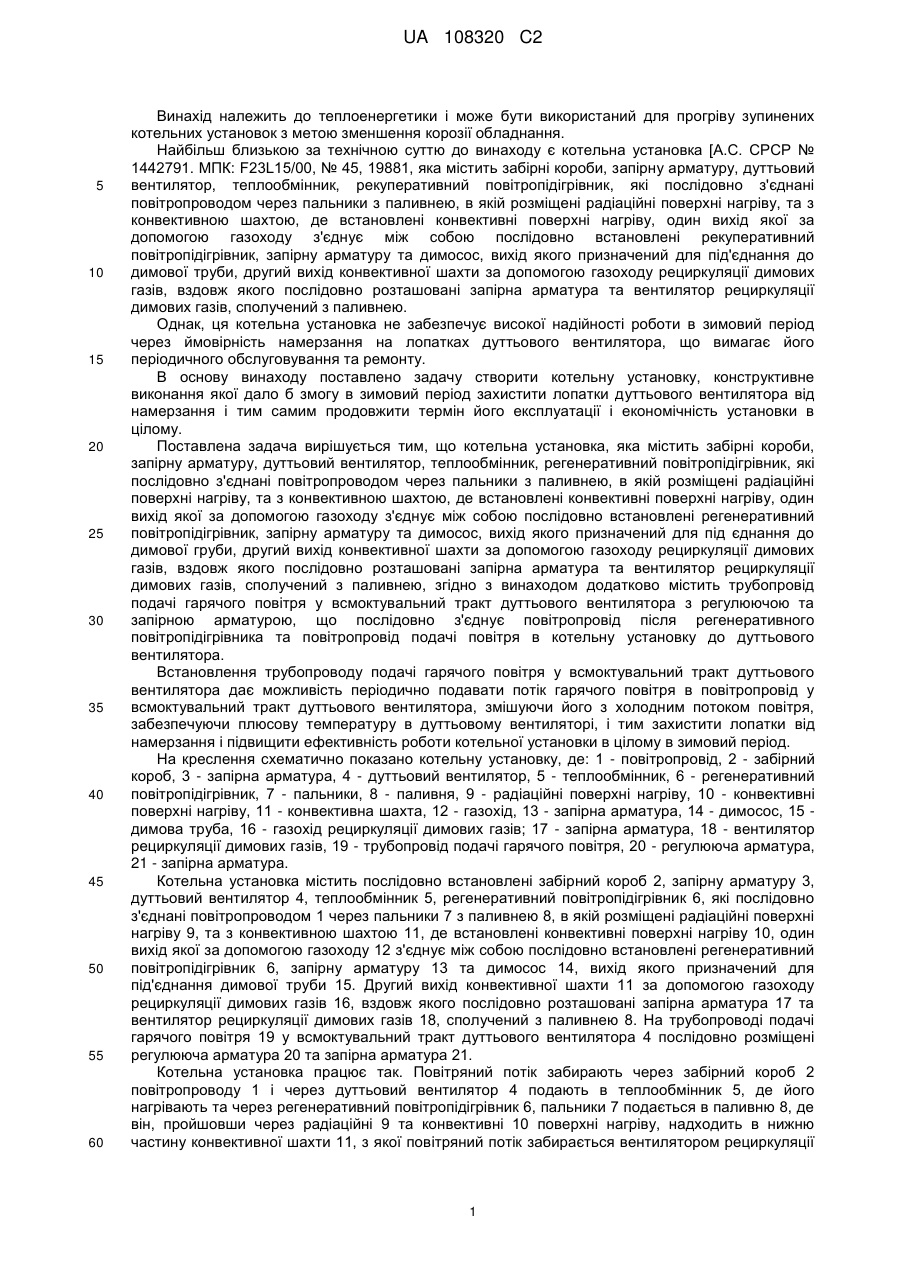

Реферат: Винахід належить до теплоенергетика, зокрема до захисту від корозії поверхонь нагрівання зупинених котельних установок. Котельна установка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, регенеративний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені регенеративний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, трубопровід подачі гарячого повітря у всмоктувальний тракт дуттьового вентилятора із регулюючою та запірною арматурами. Встановлення трубопроводу гарячого повітря із регулюючою та запірною арматурами дає можливість періодично подавати потік гарячого повітря в повітропровід у всмоктувальний тракт дуттьового вентилятора, змішуючи його з холодним потоком повітря, забезпечуючи плюсову температуру в дуттьовому вентиляторі, і тим захистити лопатки від намерзання і підвищити ефективність роботи котельної установки в цілому. UA 108320 C2 (12) UA 108320 C2 UA 108320 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до теплоенергетики і може бути використаний для прогріву зупинених котельних установок з метою зменшення корозії обладнання. Найбільш близькою за технічною суттю до винаходу є котельна установка [А.С. СРСР № 1442791. МПК: F23L15/00, № 45, 19881, яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання до димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею. Однак, ця котельна установка не забезпечує високої надійності роботи в зимовий період через ймовірність намерзання на лопатках дуттьового вентилятора, що вимагає його періодичного обслуговування та ремонту. В основу винаходу поставлено задачу створити котельну установку, конструктивне виконання якої дало б змогу в зимовий період захистити лопатки дуттьового вентилятора від намерзання і тим самим продовжити термін його експлуатації і економічність установки в цілому. Поставлена задача вирішується тим, що котельна установка, яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, регенеративний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені регенеративний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під єднання до димової груби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, згідно з винаходом додатково містить трубопровід подачі гарячого повітря у всмоктувальний тракт дуттьового вентилятора з регулюючою та запірною арматурою, що послідовно з'єднує повітропровід після регенеративного повітропідігрівника та повітропровід подачі повітря в котельну установку до дуттьового вентилятора. Встановлення трубопроводу подачі гарячого повітря у всмоктувальний тракт дуттьового вентилятора дає можливість періодично подавати потік гарячого повітря в повітропровід у всмоктувальний тракт дуттьового вентилятора, змішуючи його з холодним потоком повітря, забезпечуючи плюсову температуру в дуттьовому вентиляторі, і тим захистити лопатки від намерзання і підвищити ефективність роботи котельної установки в цілому в зимовий період. На креслення схематично показанокотельну установку, де: 1 - повітропровід, 2 - забірний короб, 3 - запірна арматура, 4 - дуттьовий вентилятор, 5 - теплообмінник, 6 - регенеративний повітропідігрівник, 7 - пальники, 8 - паливня, 9 - радіаційні поверхні нагріву, 10 - конвективні поверхні нагріву, 11 - конвективна шахта, 12 - газохід, 13 - запірна арматура, 14 - димосос, 15 димова труба, 16 - газохід рециркуляції димових газів; 17 - запірна арматура, 18 - вентилятор рециркуляції димових газів, 19 - трубопровід подачі гарячого повітря, 20 - регулююча арматура, 21 - запірна арматура. Котельна установка містить послідовно встановлені забірний короб 2, запірну арматуру 3, дуттьовий вентилятор 4, теплообмінник 5, регенеративний повітропідігрівник 6, які послідовно з'єднані повітропроводом 1 через пальники 7 з паливнею 8, в якій розміщені радіаційні поверхні нагріву 9, та з конвективною шахтою 11, де встановлені конвективні поверхні нагріву 10, один вихід якої за допомогою газоходу 12 з'єднує між собою послідовно встановлені регенеративний повітропідігрівник 6, запірну арматуру 13 та димосос 14, вихід якого призначений для під'єднання димової труби 15. Другий вихід конвективної шахти 11 за допомогою газоходу рециркуляції димових газів 16, вздовж якого послідовно розташовані запірна арматура 17 та вентилятор рециркуляції димових газів 18, сполучений з паливнею 8. На трубопроводі подачі гарячого повітря 19 у всмоктувальний тракт дуттьового вентилятора 4 послідовно розміщені регулююча арматура 20 та запірна арматура 21. Котельна установка працює так. Повітряний потік забирають через забірний короб 2 повітропроводу 1 і через дуттьовий вентилятор 4 подають в теплообмінник 5, де його нагрівають та через регенеративний повітропідігрівник 6, пальники 7 подається в паливню 8, де він, пройшовши через радіаційні 9 та конвективні 10 поверхні нагріву, надходить в нижню частину конвективної шахти 11, з якої повітряний потік забирається вентилятором рециркуляції 1 UA 108320 C2 5 10 15 20 димових газів 18 і подається всередину паливні 8. При цьому димосос 14 відключений, а запірна арматура 3 та напрямні апарати дуттьових вентиляторів відкриті. Підігрітий повітряний потік, який забирають з конвективної шахти 11, за допомогою вентилятора рециркуляції димових газів 18 для прогріву зупиненої котельної установки циркулює по замкнутому контурі: вентилятор рециркуляції димових газів 18, паливня 8, радіаційні 9 та конвективні 10 поверхні нагріву, конвективна шахта 11. Для підтримання стабільної температури повітряного потоку напрямний апарат дуттьового вентилятора 4 і запірна арматура 3 відкриті. Повітряний потік, який забирають через забірні короби 2, надходить в теплообмінник 5 і далі через регенеративний повітропідігрівник 6 його подають в паливню 8, де він змішується з повітряним потоком, який там циркулює, і за допомогою вентилятора рециркуляції димових газів 18 подають всередину котельного агрегату без викиду його в димову трубу 15 або за межі котельного приміщення, тому запірна арматура 13 закрита. Підігрітий повітряний потік, який по трубопроводі 19 періодично надходить в повітропровід 1 у всмоктувальний тракт дуттьового вентилятора 4, де він змішується з холодним повітряним потоком, подається на лопатки дуттьового вентилятора 4. Встановлення трубопроводу гарячого повітря 19 із регулюючою 20 та запірною 21 арматурами дає можливість періодично подавати потік гарячого повітря в повітропровід 1 у всмоктувальний дуттьового вентилятора 4, змішуючи його з холодним потоком повітря, забезпечуючи плюсову температуру в дуттьовому вентиляторі 4, і тим захистити лопатки від намерзання і підвищити ефективність роботи котельної установки в цілому в зимовий період. ФОРМУЛА ВИНАХОДУ 25 30 35 Котельна установка, що містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, регенеративний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені регенеративний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, яка відрізняється тим, що додатково містить трубопровід подачі гарячого повітря у всмоктувальний тракт дуттьового вентилятора з регулюючою та запірною арматурою, що послідовно з'єднує повітропровід після регенеративного повітропідігрівника та повітропровід подачі повітря в котельну установку до дуттьового вентилятора. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
