Котельна установка
Номер патенту: 108317
Опубліковано: 10.04.2015
Автори: Римар Тетяна Іванівна, Мисак Степан Йосифович, Кузнецова Марта Ярославівна, Мисак Йосиф Степанович, Мартиняк Марта Андріївна, Кравець Тарас Юрійович
Формула / Реферат

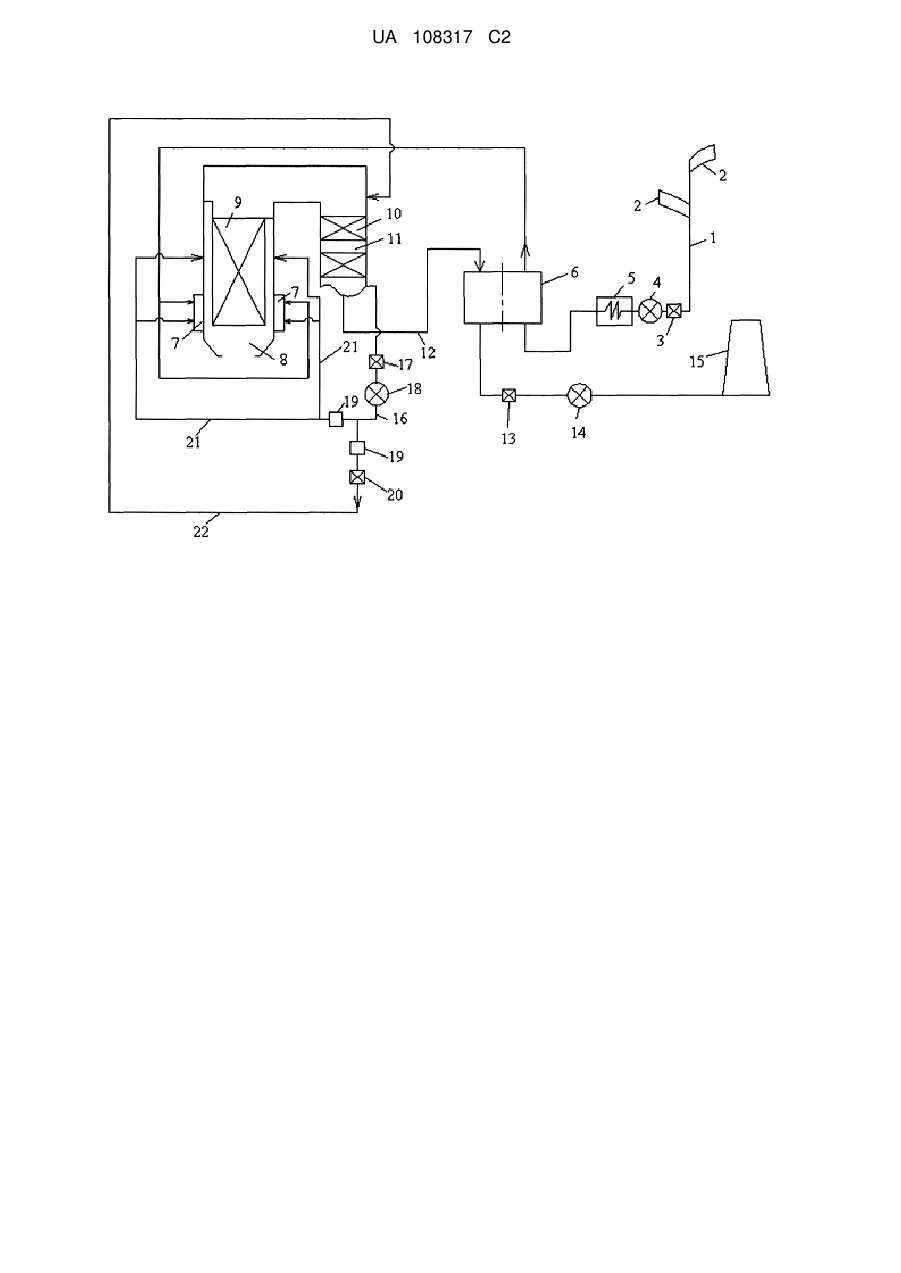

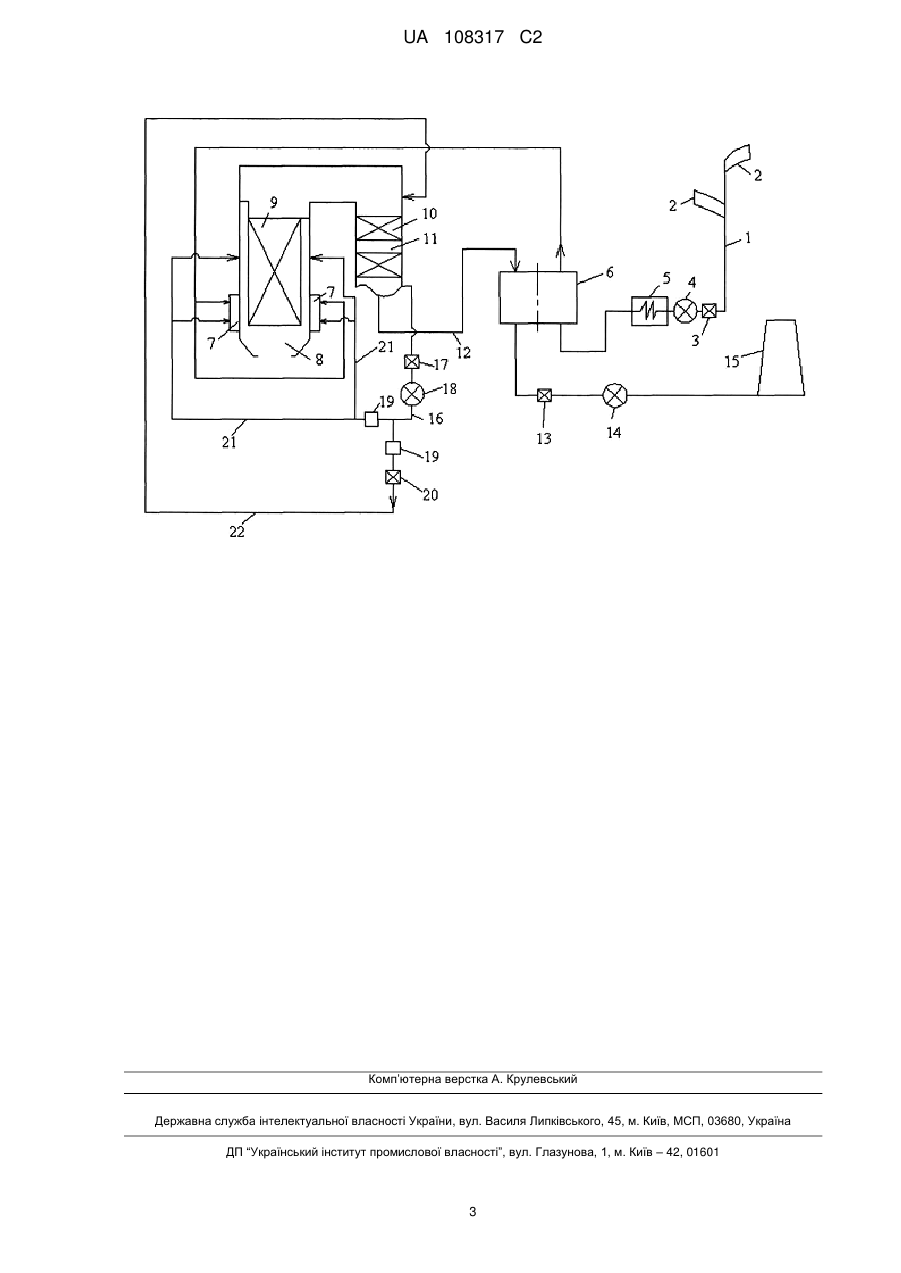

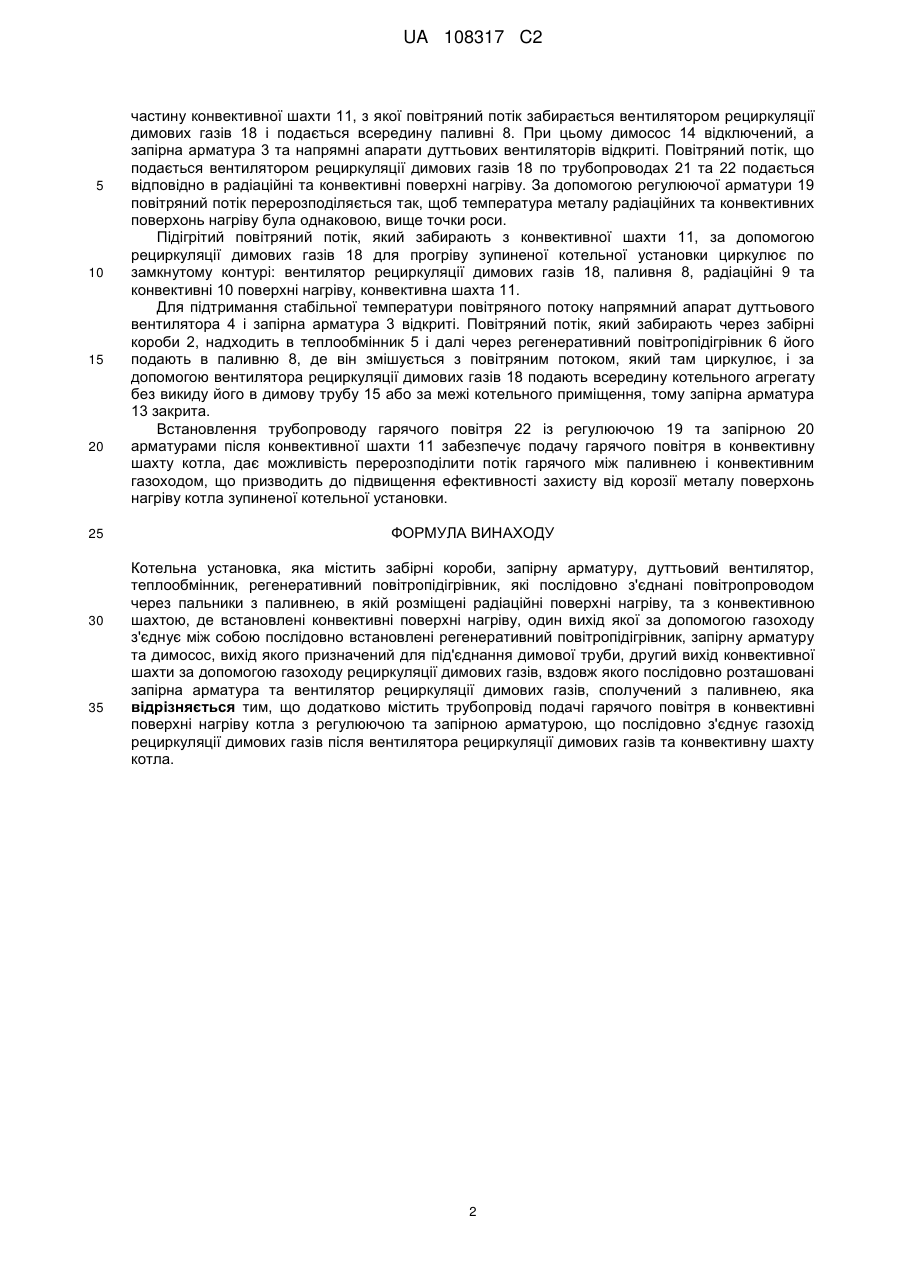

Котельна установка, яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, регенеративний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені регенеративний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, яка відрізняється тим, що додатково містить трубопровід подачі гарячого повітря в конвективні поверхні нагріву котла з регулюючою та запірною арматурою, що послідовно з'єднує газохід рециркуляції димових газів після вентилятора рециркуляції димових газів та конвективну шахту котла.
Текст

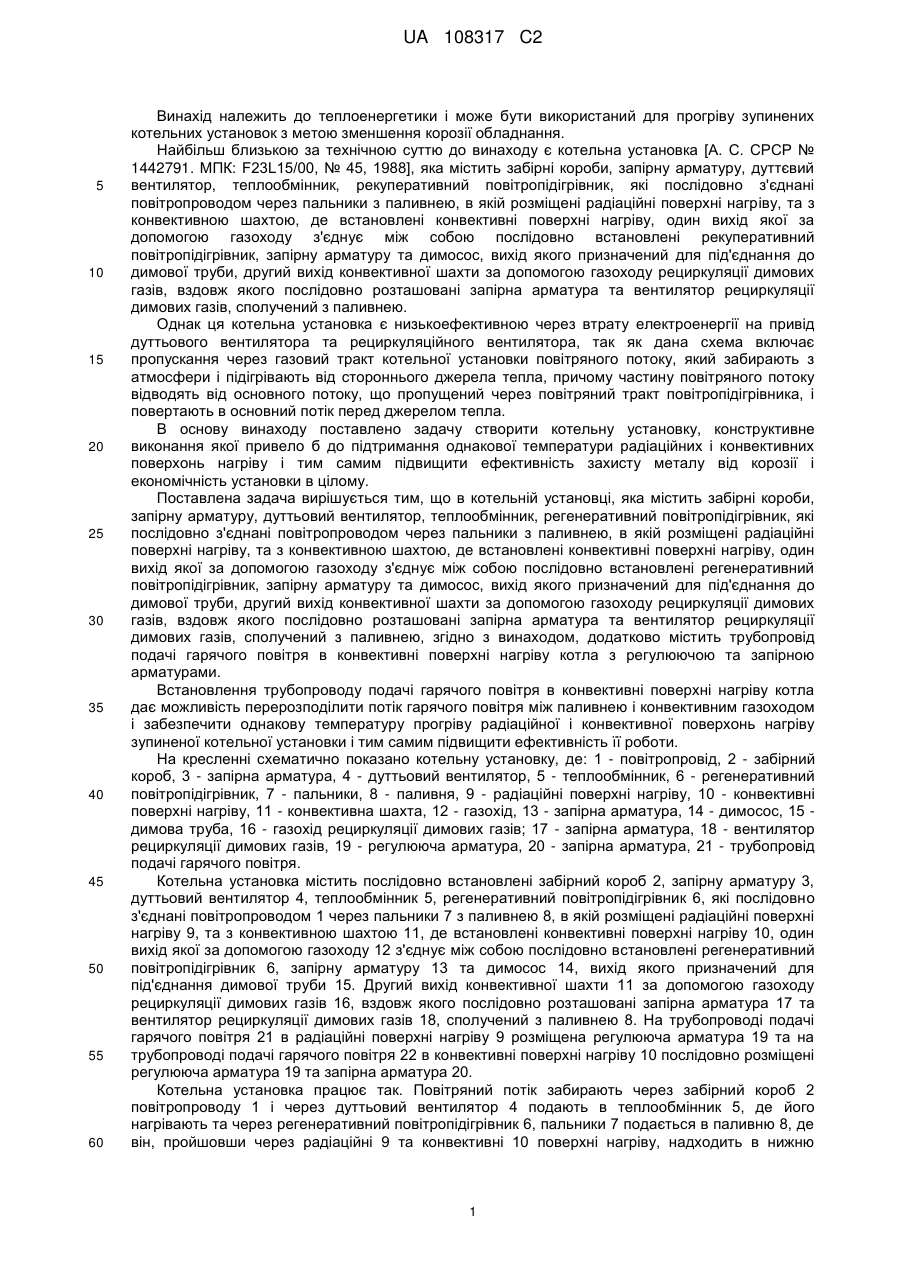

Реферат: Винахід належить до теплоенергетики, зокрема до захисту від корозії поверхонь нагрівання зупинених котельних установок. Котельна установка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, регенеративний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені регенеративний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, трубопровід подачі гарячого повітря в конвективні поверхні нагріву котла із регулюючою та запірною арматурою, що послідовно з'єднує газохід рециркуляції димових газів після вентилятора рециркуляції димових газів та конвективну шахту котла. Встановлення трубопроводу гарячого повітря із регулюючою та запірною арматурами після конвективної шахти забезпечує подачу гарячого повітря в конвективну шахту котла, дає можливість перерозподілити потік гарячого паливнею і конвективним газоходом, що призводить до підвищення ефективності захисту від корозії металу поверхонь нагріву котла зупиненої котельної установки. UA 108317 C2 (12) UA 108317 C2 UA 108317 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до теплоенергетики і може бути використаний для прогріву зупинених котельних установок з метою зменшення корозії обладнання. Найбільш близькою за технічною суттю до винаходу є котельна установка [А. С. СРСР № 1442791. МПК: F23L15/00, № 45, 1988], яка містить забірні короби, запірну арматуру, дуттєвий вентилятор, теплообмінник, рекуперативний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання до димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею. Однак ця котельна установка є низькоефективною через втрату електроенергії на привід дуттьового вентилятора та рециркуляційного вентилятора, так як дана схема включає пропускання через газовий тракт котельної установки повітряного потоку, який забирають з атмосфери і підігрівають від стороннього джерела тепла, причому частину повітряного потоку відводять від основного потоку, що пропущений через повітряний тракт повітропідігрівника, і повертають в основний потік перед джерелом тепла. В основу винаходу поставлено задачу створити котельну установку, конструктивне виконання якої привело б до підтримання однакової температури радіаційних і конвективних поверхонь нагріву і тим самим підвищити ефективність захисту металу від корозії і економічність установки в цілому. Поставлена задача вирішується тим, що в котельній установці, яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, регенеративний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені регенеративний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання до димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, згідно з винаходом, додатково містить трубопровід подачі гарячого повітря в конвективні поверхні нагріву котла з регулюючою та запірною арматурами. Встановлення трубопроводу подачі гарячого повітря в конвективні поверхні нагріву котла дає можливість перерозподілити потік гарячого повітря між паливнею і конвективним газоходом і забезпечити однакову температуру прогріву радіаційної і конвективної поверхонь нагріву зупиненої котельної установки і тим самим підвищити ефективність її роботи. На кресленні схематично показано котельну установку, де: 1 - повітропровід, 2 - забірний короб, 3 - запірна арматура, 4 - дуттьовий вентилятор, 5 - теплообмінник, 6 - регенеративний повітропідігрівник, 7 - пальники, 8 - паливня, 9 - радіаційні поверхні нагріву, 10 - конвективні поверхні нагріву, 11 - конвективна шахта, 12 - газохід, 13 - запірна арматура, 14 - димосос, 15 димова труба, 16 - газохід рециркуляції димових газів; 17 - запірна арматура, 18 - вентилятор рециркуляції димових газів, 19 - регулююча арматура, 20 - запірна арматура, 21 - трубопровід подачі гарячого повітря. Котельна установка містить послідовно встановлені забірний короб 2, запірну арматуру 3, дуттьовий вентилятор 4, теплообмінник 5, регенеративний повітропідігрівник 6, які послідовно з'єднані повітропроводом 1 через пальники 7 з паливнею 8, в якій розміщені радіаційні поверхні нагріву 9, та з конвективною шахтою 11, де встановлені конвективні поверхні нагріву 10, один вихід якої за допомогою газоходу 12 з'єднує між собою послідовно встановлені регенеративний повітропідігрівник 6, запірну арматуру 13 та димосос 14, вихід якого призначений для під'єднання димової труби 15. Другий вихід конвективної шахти 11 за допомогою газоходу рециркуляції димових газів 16, вздовж якого послідовно розташовані запірна арматура 17 та вентилятор рециркуляції димових газів 18, сполучений з паливнею 8. На трубопроводі подачі гарячого повітря 21 в радіаційні поверхні нагріву 9 розміщена регулююча арматура 19 та на трубопроводі подачі гарячого повітря 22 в конвективні поверхні нагріву 10 послідовно розміщені регулююча арматура 19 та запірна арматура 20. Котельна установка працює так. Повітряний потік забирають через забірний короб 2 повітропроводу 1 і через дуттьовий вентилятор 4 подають в теплообмінник 5, де його нагрівають та через регенеративний повітропідігрівник 6, пальники 7 подається в паливню 8, де він, пройшовши через радіаційні 9 та конвективні 10 поверхні нагріву, надходить в нижню 1 UA 108317 C2 5 10 15 20 25 30 35 частину конвективної шахти 11, з якої повітряний потік забирається вентилятором рециркуляції димових газів 18 і подається всередину паливні 8. При цьому димосос 14 відключений, а запірна арматура 3 та напрямні апарати дуттьових вентиляторів відкриті. Повітряний потік, що подається вентилятором рециркуляції димових газів 18 по трубопроводах 21 та 22 подається відповідно в радіаційні та конвективні поверхні нагріву. За допомогою регулюючої арматури 19 повітряний потік перерозподіляється так, щоб температура металу радіаційних та конвективних поверхонь нагріву була однаковою, вище точки роси. Підігрітий повітряний потік, який забирають з конвективної шахти 11, за допомогою рециркуляції димових газів 18 для прогріву зупиненої котельної установки циркулює по замкнутому контурі: вентилятор рециркуляції димових газів 18, паливня 8, радіаційні 9 та конвективні 10 поверхні нагріву, конвективна шахта 11. Для підтримання стабільної температури повітряного потоку напрямний апарат дуттьового вентилятора 4 і запірна арматура 3 відкриті. Повітряний потік, який забирають через забірні короби 2, надходить в теплообмінник 5 і далі через регенеративний повітропідігрівник 6 його подають в паливню 8, де він змішується з повітряним потоком, який там циркулює, і за допомогою вентилятора рециркуляції димових газів 18 подають всередину котельного агрегату без викиду його в димову трубу 15 або за межі котельного приміщення, тому запірна арматура 13 закрита. Встановлення трубопроводу гарячого повітря 22 із регулюючою 19 та запірною 20 арматурами після конвективної шахти 11 забезпечує подачу гарячого повітря в конвективну шахту котла, дає можливість перерозподілити потік гарячого між паливнею і конвективним газоходом, що призводить до підвищення ефективності захисту від корозії металу поверхонь нагріву котла зупиненої котельної установки. ФОРМУЛА ВИНАХОДУ Котельна установка, яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, регенеративний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені регенеративний повітропідігрівник, запірну арматуру та димосос, вихід якого призначений для під'єднання димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, яка відрізняється тим, що додатково містить трубопровід подачі гарячого повітря в конвективні поверхні нагріву котла з регулюючою та запірною арматурою, що послідовно з'єднує газохід рециркуляції димових газів після вентилятора рециркуляції димових газів та конвективну шахту котла. 2 UA 108317 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюMysak Yosyf Stepanovych, Kuznetsova Marta Yaroslavivna, Kravets Taras Yuriiovych, Rymar Tetiana Ivanivna, Mysak Stepan Yosyfovych
Автори російськоюМисак Иосиф Степанович, Кузнецова Марта Ярославовна, Кравец Тарас Юрьевич, Рымарь Татьяна Ивановна, Мысак Степан Йосифович
МПК / Мітки
МПК: F23C 9/00, F23L 15/00
