Затискний патрон

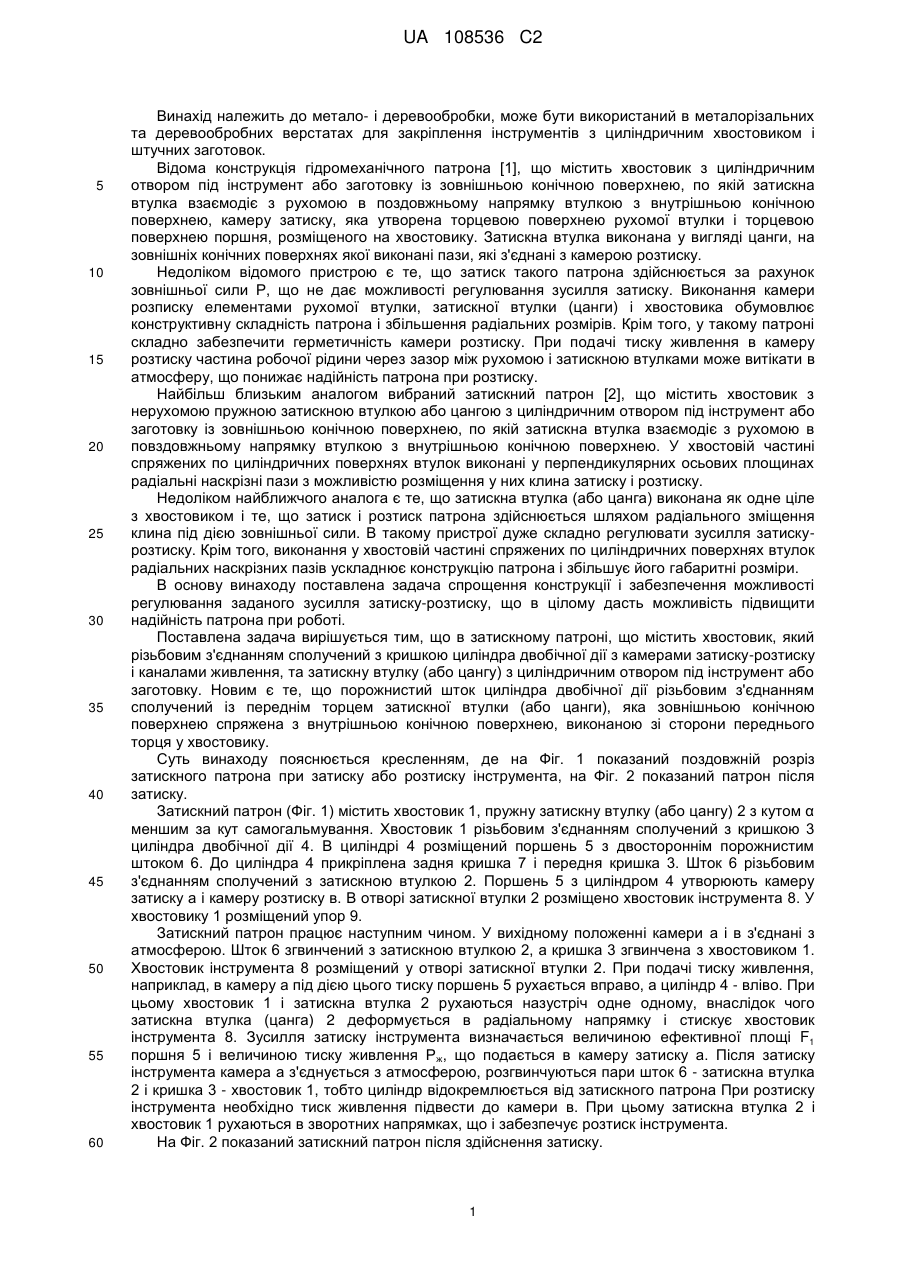

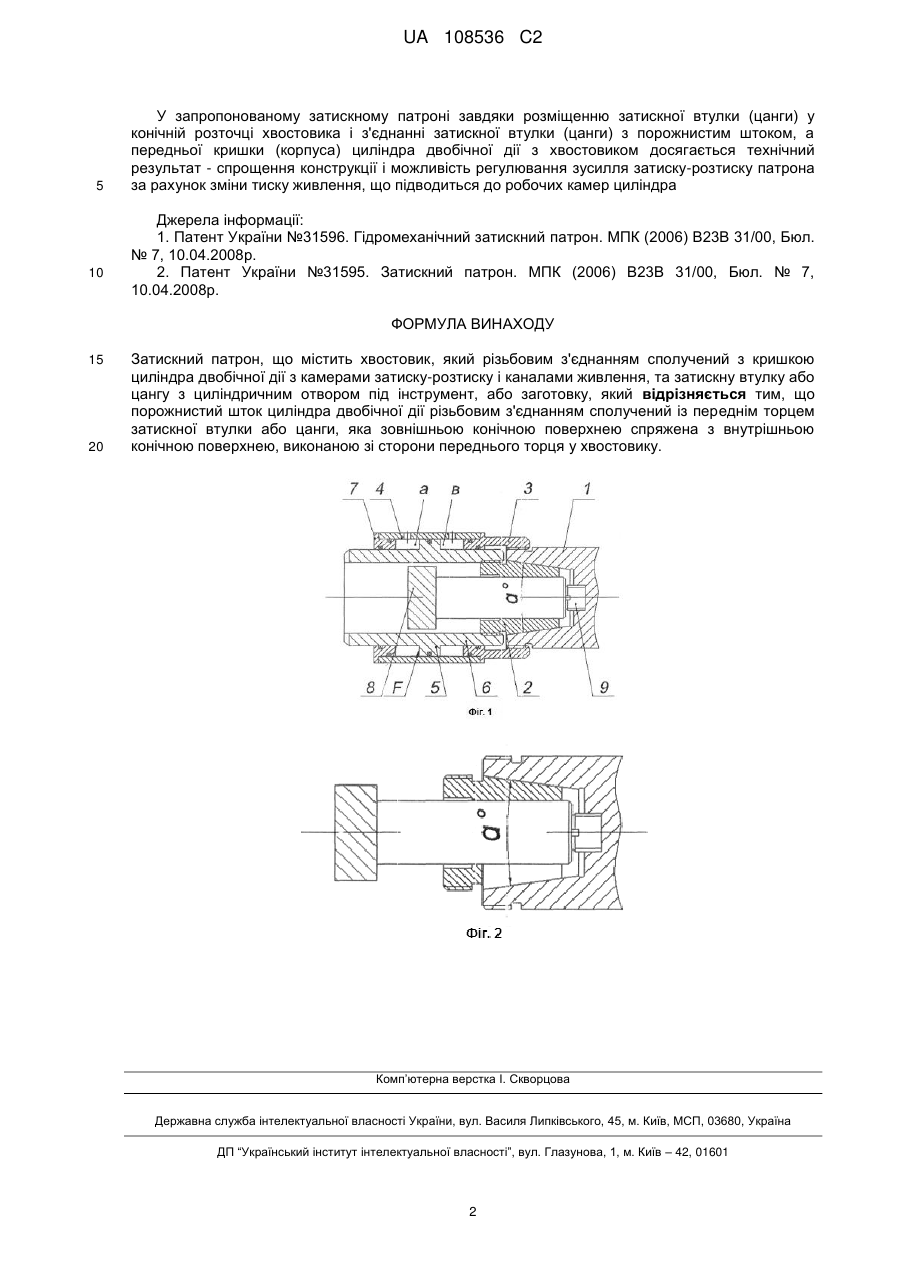

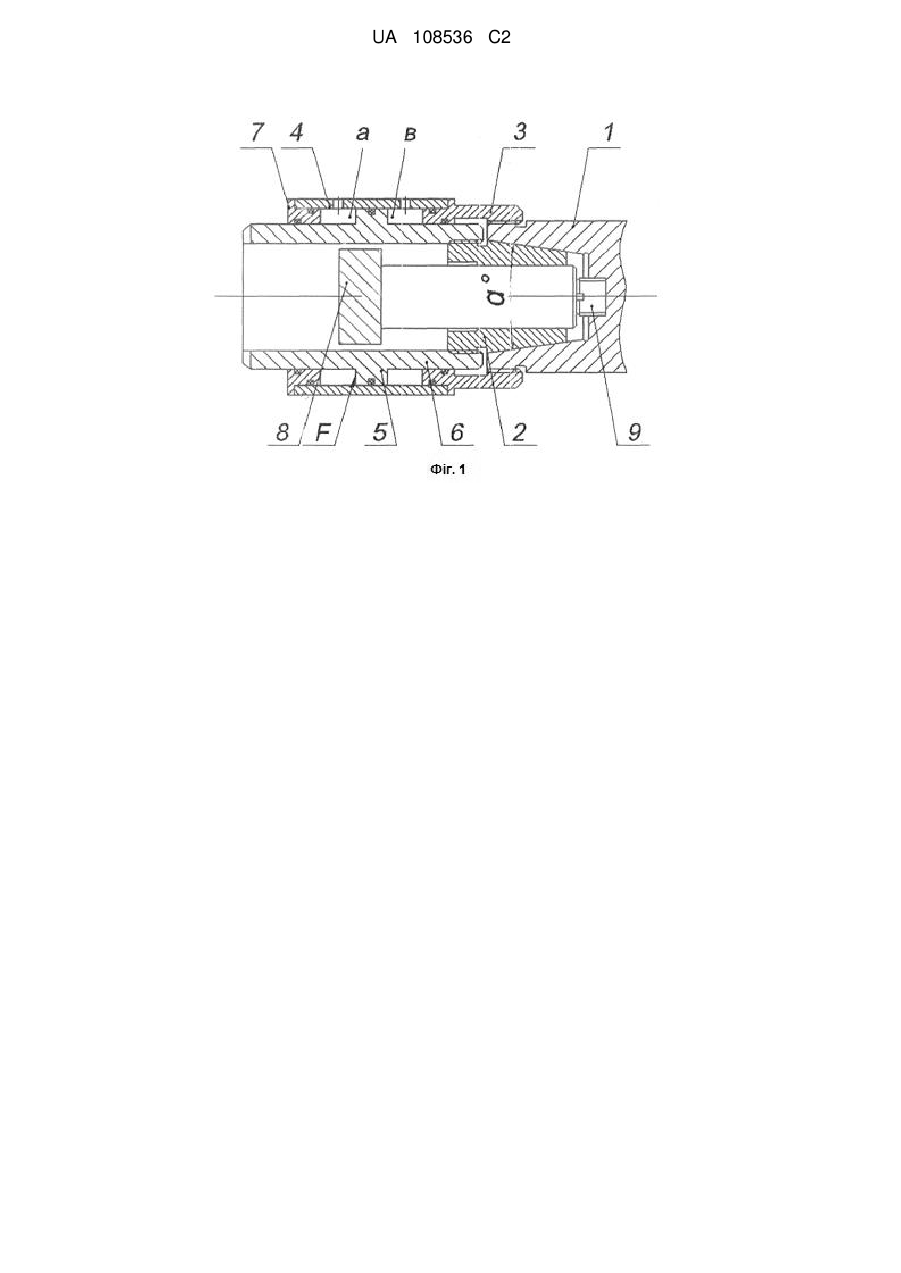

Реферат: Затискний патрон містить хвостовик, який різьбовим з'єднанням сполучений з кришкою циліндра двобічної дії з камерами затиску-розтиску і каналами живлення, та затискну втулку або цангу з циліндричним отвором під інструмент, або заготовку. Для підвищення надійності порожнистий шток циліндра двобічної дії різьбовим з'єднанням сполучений із переднім торцем затискної втулки або цанги, яка зовнішньою конічною поверхнею спряжена з внутрішньою конічною поверхнею, виконаною зі сторони переднього торця у хвостовику. UA 108536 C2 (12) UA 108536 C2 UA 108536 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до метало- і деревообробки, може бути використаний в металорізальних та деревообробних верстатах для закріплення інструментів з циліндричним хвостовиком і штучних заготовок. Відома конструкція гідромеханічного патрона [1], що містить хвостовик з циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє з рухомою в поздовжньому напрямку втулкою з внутрішньою конічною поверхнею, камеру затиску, яка утворена торцевою поверхнею рухомої втулки і торцевою поверхнею поршня, розміщеного на хвостовику. Затискна втулка виконана у вигляді цанги, на зовнішніх конічних поверхнях якої виконані пази, які з'єднані з камерою розтиску. Недоліком відомого пристрою є те, що затиск такого патрона здійснюється за рахунок зовнішньої сили Р, що не дає можливості регулювання зусилля затиску. Виконання камери розписку елементами рухомої втулки, затискної втулки (цанги) і хвостовика обумовлює конструктивну складність патрона і збільшення радіальних розмірів. Крім того, у такому патроні складно забезпечити герметичність камери розтиску. При подачі тиску живлення в камеру розтиску частина робочої рідини через зазор між рухомою і затискною втулками може витікати в атмосферу, що понижає надійність патрона при розтиску. Найбільш близьким аналогом вибраний затискний патрон [2], що містить хвостовик з нерухомою пружною затискною втулкою або цангою з циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє з рухомою в повздовжньому напрямку втулкою з внутрішньою конічною поверхнею. У хвостовій частині спряжених по циліндричних поверхнях втулок виконані у перпендикулярних осьових площинах радіальні наскрізні пази з можливістю розміщення у них клина затиску і розтиску. Недоліком найближчого аналога є те, що затискна втулка (або цанга) виконана як одне ціле з хвостовиком і те, що затиск і розтиск патрона здійснюється шляхом радіального зміщення клина під дією зовнішньої сили. В такому пристрої дуже складно регулювати зусилля затискурозтиску. Крім того, виконання у хвостовій частині спряжених по циліндричних поверхнях втулок радіальних наскрізних пазів ускладнює конструкцію патрона і збільшує його габаритні розміри. В основу винаходу поставлена задача спрощення конструкції і забезпечення можливості регулювання заданого зусилля затиску-розтиску, що в цілому дасть можливість підвищити надійність патрона при роботі. Поставлена задача вирішується тим, що в затискному патроні, що містить хвостовик, який різьбовим з'єднанням сполучений з кришкою циліндра двобічної дії з камерами затиску-розтиску і каналами живлення, та затискну втулку (або цангу) з циліндричним отвором під інструмент або заготовку. Новим є те, що порожнистий шток циліндра двобічної дії різьбовим з'єднанням сполучений із переднім торцем затискної втулки (або цанги), яка зовнішньою конічною поверхнею спряжена з внутрішньою конічною поверхнею, виконаною зі сторони переднього торця у хвостовику. Суть винаходу пояснюється кресленням, де на Фіг. 1 показаний поздовжній розріз затискного патрона при затиску або розтиску інструмента, на Фіг. 2 показаний патрон після затиску. Затискний патрон (Фіг. 1) містить хвостовик 1, пружну затискну втулку (або цангу) 2 з кутом α меншим за кут самогальмування. Хвостовик 1 різьбовим з'єднанням сполучений з кришкою 3 циліндра двобічної дії 4. В циліндрі 4 розміщений поршень 5 з двостороннім порожнистим штоком 6. До циліндра 4 прикріплена задня кришка 7 і передня кришка 3. Шток 6 різьбовим з'єднанням сполучений з затискною втулкою 2. Поршень 5 з циліндром 4 утворюють камеру затиску а і камеру розтиску в. В отворі затискної втулки 2 розміщено хвостовик інструмента 8. У хвостовику 1 розміщений упор 9. Затискний патрон працює наступним чином. У вихідному положенні камери а і в з'єднані з атмосферою. Шток 6 згвинчений з затискною втулкою 2, а кришка 3 згвинчена з хвостовиком 1. Хвостовик інструмента 8 розміщений у отворі затискної втулки 2. При подачі тиску живлення, наприклад, в камеру а під дією цього тиску поршень 5 рухається вправо, а циліндр 4 - вліво. При цьому хвостовик 1 і затискна втулка 2 рухаються назустріч одне одному, внаслідок чого затискна втулка (цанга) 2 деформується в радіальному напрямку і стискує хвостовик інструмента 8. Зусилля затиску інструмента визначається величиною ефективної площі F1 поршня 5 і величиною тиску живлення Рж, що подається в камеру затиску а. Після затиску інструмента камера а з'єднується з атмосферою, розгвинчуються пари шток 6 - затискна втулка 2 і кришка 3 - хвостовик 1, тобто циліндр відокремлюється від затискного патрона При розтиску інструмента необхідно тиск живлення підвести до камери в. При цьому затискна втулка 2 і хвостовик 1 рухаються в зворотних напрямках, що і забезпечує розтиск інструмента. На Фіг. 2 показаний затискний патрон після здійснення затиску. 1 UA 108536 C2 5 10 У запропонованому затискному патроні завдяки розміщенню затискної втулки (цанги) у конічній розточці хвостовика і з'єднанні затискної втулки (цанги) з порожнистим штоком, а передньої кришки (корпуса) циліндра двобічної дії з хвостовиком досягається технічний результат - спрощення конструкції і можливість регулювання зусилля затиску-розтиску патрона за рахунок зміни тиску живлення, що підводиться до робочих камер циліндра Джерела інформації: 1. Патент України №31596. Гідромеханічний затискний патрон. МПК (2006) В23В 31/00, Бюл. № 7, 10.04.2008р. 2. Патент України №31595. Затискний патрон. МПК (2006) В23В 31/00, Бюл. № 7, 10.04.2008р. ФОРМУЛА ВИНАХОДУ 15 20 Затискний патрон, що містить хвостовик, який різьбовим з'єднанням сполучений з кришкою циліндра двобічної дії з камерами затиску-розтиску і каналами живлення, та затискну втулку або цангу з циліндричним отвором під інструмент, або заготовку, який відрізняється тим, що порожнистий шток циліндра двобічної дії різьбовим з'єднанням сполучений із переднім торцем затискної втулки або цанги, яка зовнішньою конічною поверхнею спряжена з внутрішньою конічною поверхнею, виконаною зі сторони переднього торця у хвостовику. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
