Роторний змішувач

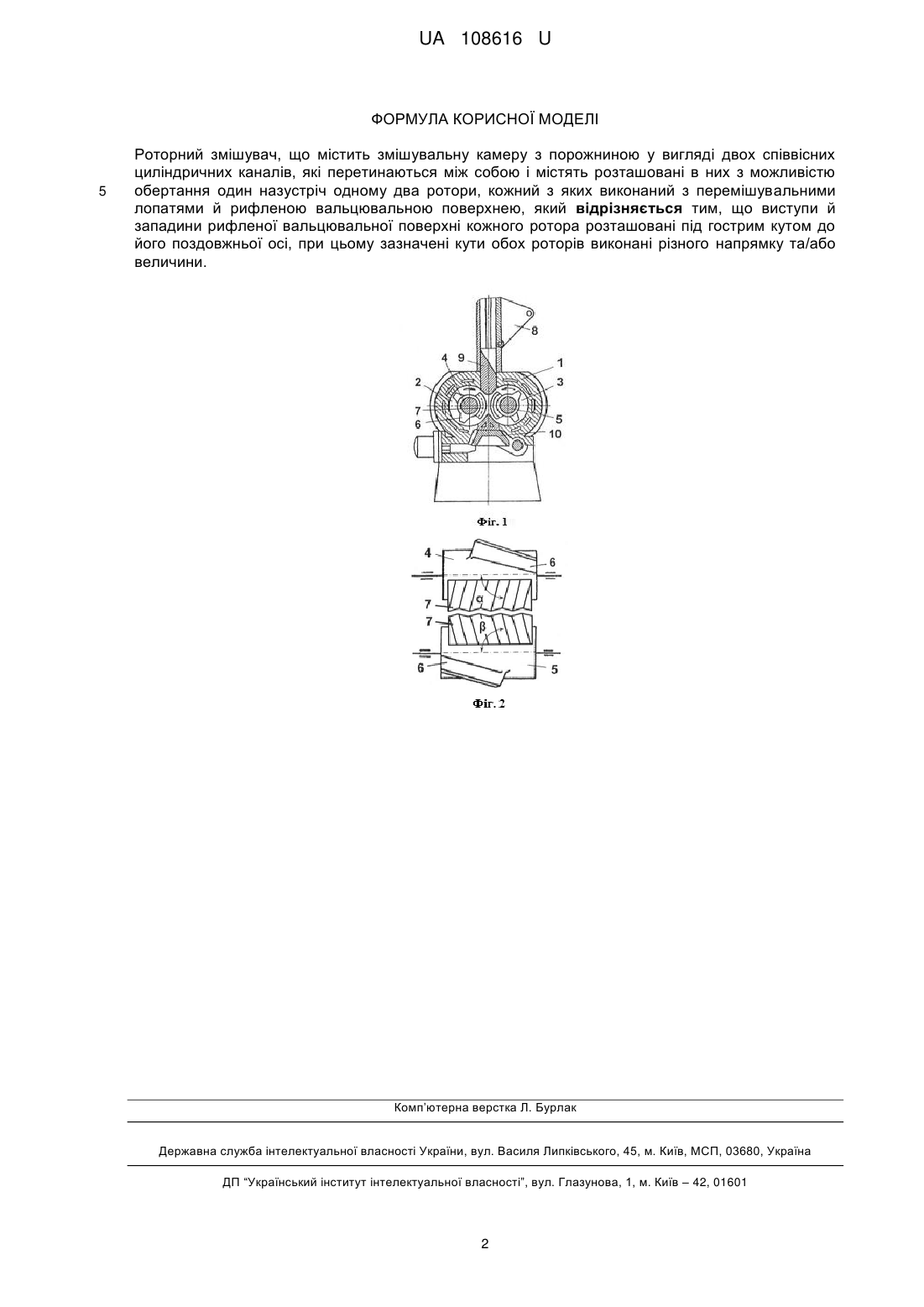

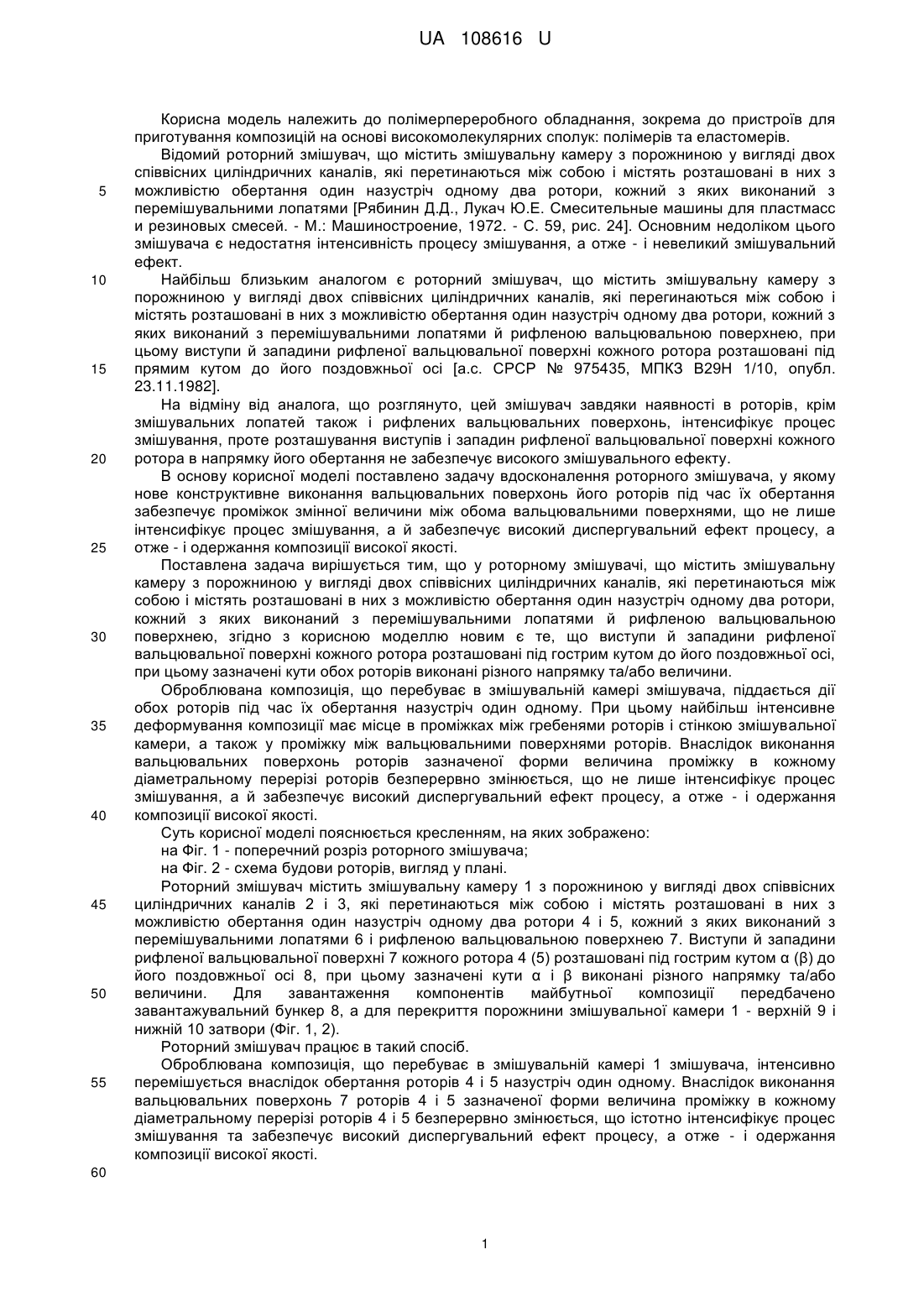

Реферат: UA 108616 U UA 108616 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до полімерпереробного обладнання, зокрема до пристроїв для приготування композицій на основі високомолекулярних сполук: полімерів та еластомерів. Відомий роторний змішувач, що містить змішувальну камеру з порожниною у вигляді двох співвісних циліндричних каналів, які перетинаються між собою і містять розташовані в них з можливістю обертання один назустріч одному два ротори, кожний з яких виконаний з перемішувальними лопатями [Рябинин Д.Д., Лукач Ю.Е. Смесительные машины для пластмасс и резиновых смесей. - М.: Машиностроение, 1972. - С. 59, рис. 24]. Основним недоліком цього змішувача є недостатня інтенсивність процесу змішування, а отже - і невеликий змішувальний ефект. Найбільш близьким аналогом є роторний змішувач, що містить змішувальну камеру з порожниною у вигляді двох співвісних циліндричних каналів, які перегинаються між собою і містять розташовані в них з можливістю обертання один назустріч одному два ротори, кожний з яких виконаний з перемішувальними лопатями й рифленою вальцювальною поверхнею, при цьому виступи й западини рифленої вальцювальної поверхні кожного ротора розташовані під прямим кутом до його поздовжньої осі [а.с. СРСР № 975435, МПКЗ В29Н 1/10, опубл. 23.11.1982]. На відміну від аналога, що розглянуто, цей змішувач завдяки наявності в роторів, крім змішувальних лопатей також і рифлених вальцювальних поверхонь, інтенсифікує процес змішування, проте розташування виступів і западин рифленої вальцювальної поверхні кожного ротора в напрямку його обертання не забезпечує високого змішувального ефекту. В основу корисної моделі поставлено задачу вдосконалення роторного змішувача, у якому нове конструктивне виконання вальцювальних поверхонь його роторів під час їх обертання забезпечує проміжок змінної величини між обома вальцювальними поверхнями, що не лише інтенсифікує процес змішування, а й забезпечує високий диспергувальний ефект процесу, а отже - і одержання композиції високої якості. Поставлена задача вирішується тим, що у роторному змішувачі, що містить змішувальну камеру з порожниною у вигляді двох співвісних циліндричних каналів, які перетинаються між собою і містять розташовані в них з можливістю обертання один назустріч одному два ротори, кожний з яких виконаний з перемішувальними лопатями й рифленою вальцювальною поверхнею, згідно з корисною моделлю новим є те, що виступи й западини рифленої вальцювальної поверхні кожного ротора розташовані під гострим кутом до його поздовжньої осі, при цьому зазначені кути обох роторів виконані різного напрямку та/або величини. Оброблювана композиція, що перебуває в змішувальній камері змішувача, піддається дії обох роторів під час їх обертання назустріч один одному. При цьому найбільш інтенсивне деформування композиції має місце в проміжках між гребенями роторів і стінкою змішувальної камери, а також у проміжку між вальцювальними поверхнями роторів. Внаслідок виконання вальцювальних поверхонь роторів зазначеної форми величина проміжку в кожному діаметральному перерізі роторів безперервно змінюється, що не лише інтенсифікує процес змішування, а й забезпечує високий диспергувальний ефект процесу, а отже - і одержання композиції високої якості. Суть корисної моделі пояснюється кресленням, на яких зображено: на Фіг. 1 - поперечний розріз роторного змішувача; на Фіг. 2 - схема будови роторів, вигляд у плані. Роторний змішувач містить змішувальну камеру 1 з порожниною у вигляді двох співвісних циліндричних каналів 2 і 3, які перетинаються між собою і містять розташовані в них з можливістю обертання один назустріч одному два ротори 4 і 5, кожний з яких виконаний з перемішувальними лопатями 6 і рифленою вальцювальною поверхнею 7. Виступи й западини рифленої вальцювальної поверхні 7 кожного ротора 4 (5) розташовані під гострим кутом α (β) до його поздовжньої осі 8, при цьому зазначені кути α і β виконані різного напрямку та/або величини. Для завантаження компонентів майбутньої композиції передбачено завантажувальний бункер 8, а для перекриття порожнини змішувальної камери 1 - верхній 9 і нижній 10 затвори (Фіг. 1, 2). Роторний змішувач працює в такий спосіб. Оброблювана композиція, що перебуває в змішувальній камері 1 змішувача, інтенсивно перемішується внаслідок обертання роторів 4 і 5 назустріч один одному. Внаслідок виконання вальцювальних поверхонь 7 роторів 4 і 5 зазначеної форми величина проміжку в кожному діаметральному перерізі роторів 4 і 5 безперервно змінюється, що істотно інтенсифікує процес змішування та забезпечує високий диспергувальний ефект процесу, а отже - і одержання композиції високої якості. 60 1 UA 108616 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Роторний змішувач, що містить змішувальну камеру з порожниною у вигляді двох співвісних циліндричних каналів, які перетинаються між собою і містять розташовані в них з можливістю обертання один назустріч одному два ротори, кожний з яких виконаний з перемішувальними лопатями й рифленою вальцювальною поверхнею, який відрізняється тим, що виступи й западини рифленої вальцювальної поверхні кожного ротора розташовані під гострим кутом до його поздовжньої осі, при цьому зазначені кути обох роторів виконані різного напрямку та/або величини. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
