Роторний змішувач з гнучким тросовим ротором

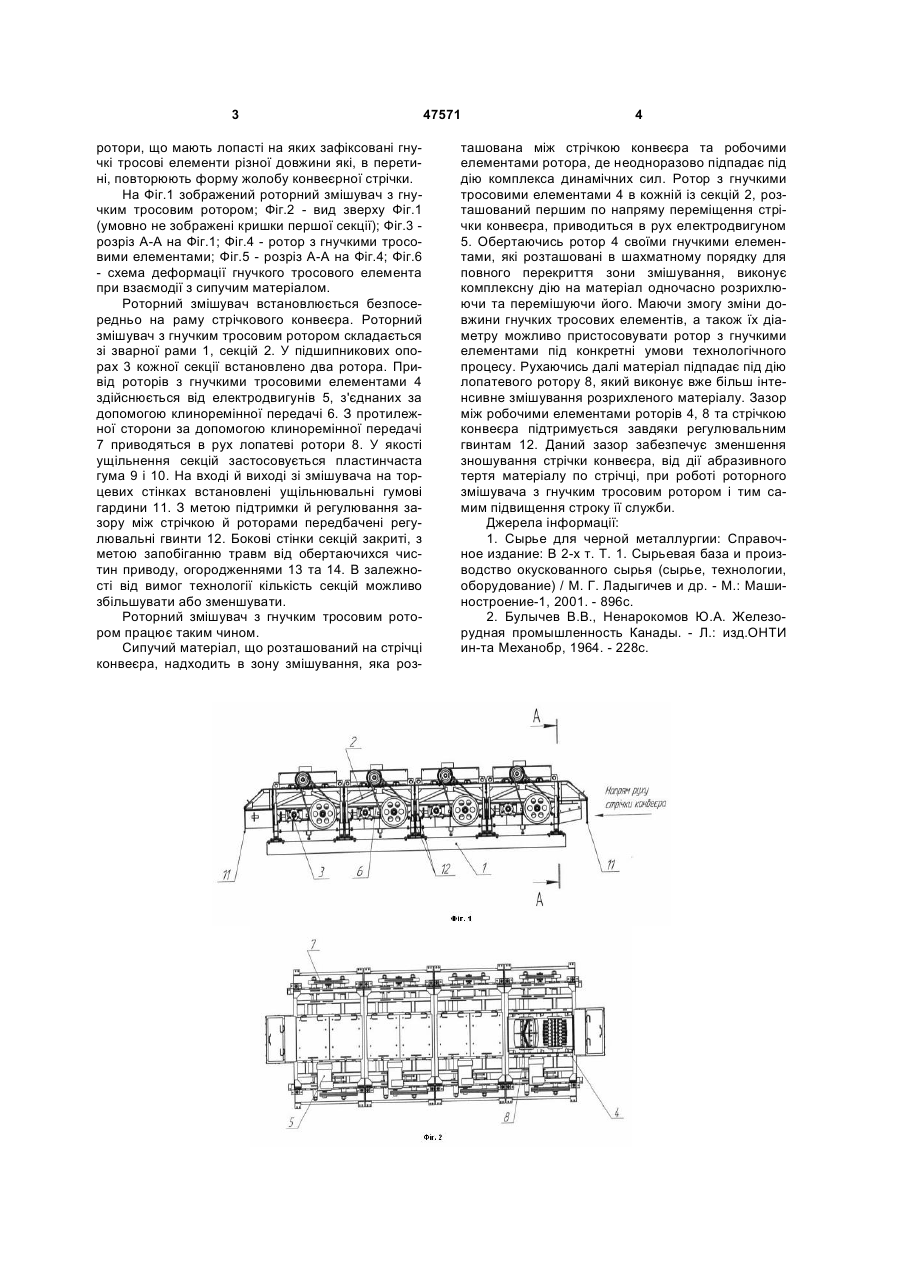

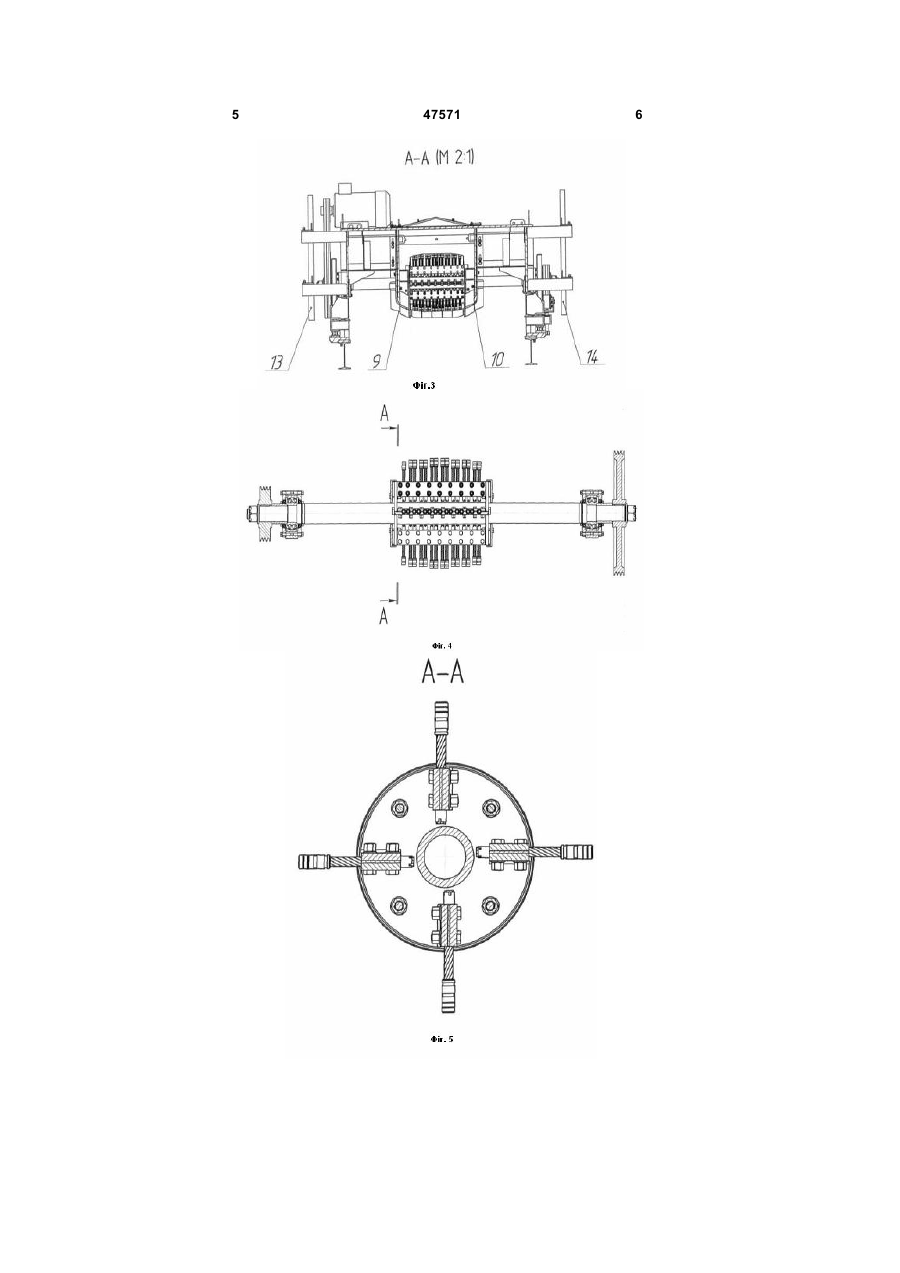

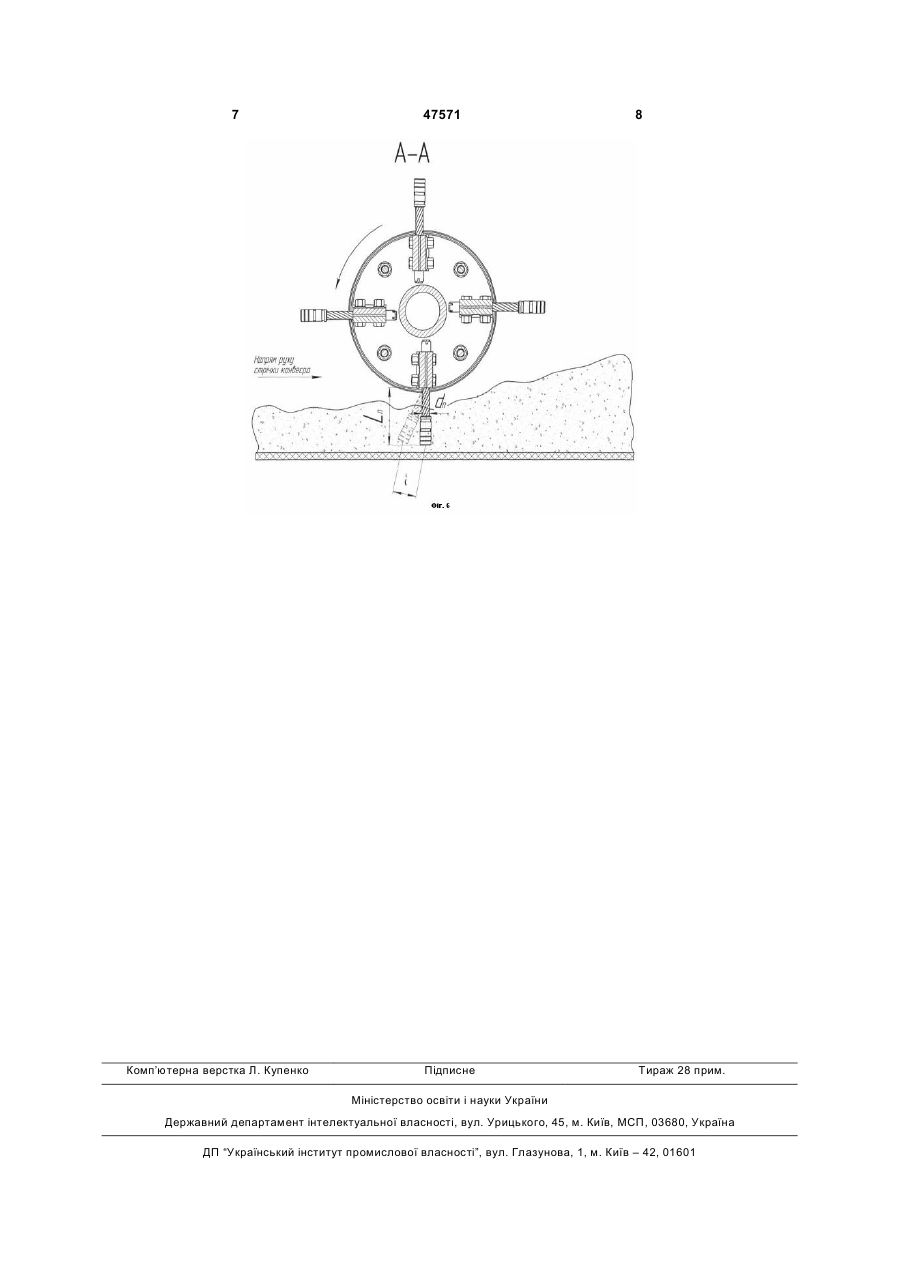

Роторний змішувач з гнучким тросовим ротором, що складається з послідовного ряду секцій, кожна з яких має два або більше роторів, що приводяться в рух від електродвигуна, який відрізняється тим, що в кожній з секцій першим за напрямком руху матеріалу, що потребує змішування, встановлено ротор з гнучкими елементами, а наступні - з лопатями, причому форма роторів в профілі відповідає формі конвеєрної стрічки, що дозволяє встановлювати змішувач в будь-якому місті на стрічковому конвеєрі без додаткової модернізації конвеєра, гнучкі елементи ротора виконано із тросових пальців, кожен з яких одним кінцем закріплено на знімній від ротора пластині, а другий кінець має обтяжувач, тросові елементи кожної послідовної пластини розташовані зі зміщенням відносно тросових елементів попередньої пластини, а пластини виконані з можливістю перевороту відносно своєї поперечної осі так, що після цього перевороту з матеріалом, що змішують, взаємодіє інша сторона тросового елемента, геометричні розміри тросових елементів вибираються відповідно співвідношенню: 4 33 × q × g нас × Ln £ 1, 3 E × dn де Ln , dn- довжина та діаметр гнучкого елемента відповідно, м, Корисна модель відноситься до техніки змішування сипучих матеріалів і може бути використана в металургійній, хімічній, харчовий та інших галузях промисловості. Відомий роторний змішувач, що містить раму, камери, підшипникові опори, ротори з металевими лопастями, електродвигуни, гумові гардини для ущільнення, ніж та підтримуючі ролики. [1]. Недоліком такої конструкції є низька ефективність змішування (30-40%), необхідність існування на конвеєрах ділянок, де форма стрічки не має форми жолобу або додатково встановлювати спеціальні пристрої для її розрівнювання. Можливість заклинювання та травмування стрічки конвеєра при попаданні в міжроторний простір недробимих матеріалів. Найбільш близьким технічним рішенням до корисної моделі, що заявляється, є роторний змішувач, що містить корпус, електродвигун, лопастні ротори, пальцевий ротор, що взаємодіє зі змішуємим матеріалом та розрихляє його [2]. Недоліками даної конструкції є те, що використання пальцевого ротору, з привареними металевими штирями до валу ротору, у випадку попадання металевих предметів або недробимих матеріалів може значно пошкодити конвеєрну стрічку і призвести до зупинки всього технологічного процесу. Мета корисної моделі - покращення експлуатаційно-технологічних показників змішувача, підвищення якості суміші, що виготовляється, в технологічному потоці на стрічковому конвеєрі та забезпечення надійності як змішувача, так і конвеєрної стрічки. Поставлена мета досягається тим, що в роторного змішувача, який формується послідовним набором секцій, для більш інтенсивного змішування сипучих матеріалів в корпусі кожної секції першими, по напряму руху матеріалів, розташовані g - прискорення вільного падіння, g нас , - насипна щільність матеріалу, що змішуєть (13) 47571 (11) м2 UA Е - модуль пружності першого роду матеріалу гнучкого елемента, Н . U кг , м3 (19) ся, м с2 3 ротори, що мають лопасті на яких зафіксовані гнучкі тросові елементи різної довжини які, в перетині, повторюють форму жолобу конвеєрної стрічки. На Фіг.1 зображений роторний змішувач з гнучким тросовим ротором; Фіг.2 - вид зверху Фіг.1 (умовно не зображені кришки першої секції); Фіг.3 розріз А-А на Фіг.1; Фіг.4 - ротор з гнучкими тросовими елементами; Фіг.5 - розріз А-А на Фіг.4; Фіг.6 - схема деформації гнучкого тросового елемента при взаємодії з сипучим матеріалом. Роторний змішувач встановлюється безпосередньо на раму стрічкового конвеєра. Роторний змішувач з гнучким тросовим ротором складається зі зварної рами 1, секцій 2. У підшипникових опорах 3 кожної секції встановлено два ротора. Привід роторів з гнучкими тросовими елементами 4 здійснюється від електродвигунів 5, з'єднаних за допомогою клиноремінної передачі 6. З протилежної сторони за допомогою клиноремінної передачі 7 приводяться в рух лопатеві ротори 8. У якості ущільнення секцій застосовується пластинчаста гума 9 і 10. На вході й виході зі змішувача на торцевих стінках встановлені ущільнювальні гумові гардини 11. З метою підтримки й регулювання зазору між стрічкою й роторами передбачені регулювальні гвинти 12. Бокові стінки секцій закриті, з метою запобіганню травм від обертаючихся чистин приводу, огородженнями 13 та 14. В залежності від вимог технології кількість секцій можливо збільшувати або зменшувати. Роторний змішувач з гнучким тросовим ротором працює таким чином. Сипучий матеріал, що розташований на стрічці конвеєра, надходить в зону змішування, яка роз 47571 4 ташована між стрічкою конвеєра та робочими елементами ротора, де неодноразово підпадає під дію комплекса динамічних сил. Ротор з гнучкими тросовими елементами 4 в кожній із секцій 2, розташований першим по напряму переміщення стрічки конвеєра, приводиться в рух електродвигуном 5. Обертаючись ротор 4 своїми гнучкими елементами, які розташовані в шахматному порядку для повного перекриття зони змішування, виконує комплексну дію на матеріал одночасно розрихлюючи та перемішуючи його. Маючи змогу зміни довжини гнучких тросових елементів, а також їх діаметру можливо пристосовувати ротор з гнучкими елементами під конкретні умови технологічного процесу. Рухаючись далі матеріал підпадає під дію лопатевого ротору 8, який виконує вже більш інтенсивне змішування розрихленого матеріалу. Зазор між робочими елементами роторів 4, 8 та стрічкою конвеєра підтримується завдяки регулювальним гвинтам 12. Даний зазор забезпечує зменшення зношування стрічки конвеєра, від дії абразивного тертя матеріалу по стрічці, при роботі роторного змішувача з гнучким тросовим ротором і тим самим підвищення строку її служби. Джерела інформації: 1. Сырье для черной металлургии: Справочное издание: В 2-х т. Т. 1. Сырьевая база и производство окускованного сырья (сырье, технологии, оборудование) / М. Г. Ладыгичев и др. - М.: Машиностроение-1, 2001. - 896с. 2. Булычев В.В., Ненарокомов Ю.А. Железорудная промышленность Канады. - Л.: изд.ОНТИ ин-та Механобр, 1964. - 228с. 5 47571 6 7 Комп’ютерна верстка Л. Купенко 47571 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
