Роторний змішувач для полімерних композицій
Номер патенту: 34962
Опубліковано: 26.08.2008
Автори: Мікульонок Ігор Олегович, Вознюк В'ячеслав Тарасович
Формула / Реферат
1. Роторний змішувач для полімерних композицій, що містить змішувальну камеру з порожниною у вигляді двох співвісних каналів, які сполучені між собою по довжині, і з розташованими в них з можливістю обертання роторами, який відрізняється тим, що змішувальну камеру оснащено двома додатковими співвісними каналами з розташованими в них з можливістю обертання роторами, при цьому сусідні канали змішувальної камери сполучені між собою по довжині.
2. Змішувач за п. 1, який відрізняться тим, що в просторі, обмеженому каналами змішувальної камери, розміщене центральне тіло.
3. Змішувач за п. 2, який відрізняться тим, що центральне тіло встановлене з можливістю переміщення в осьовому напрямку роторів і видалення за межі змішувальної камери.
Текст

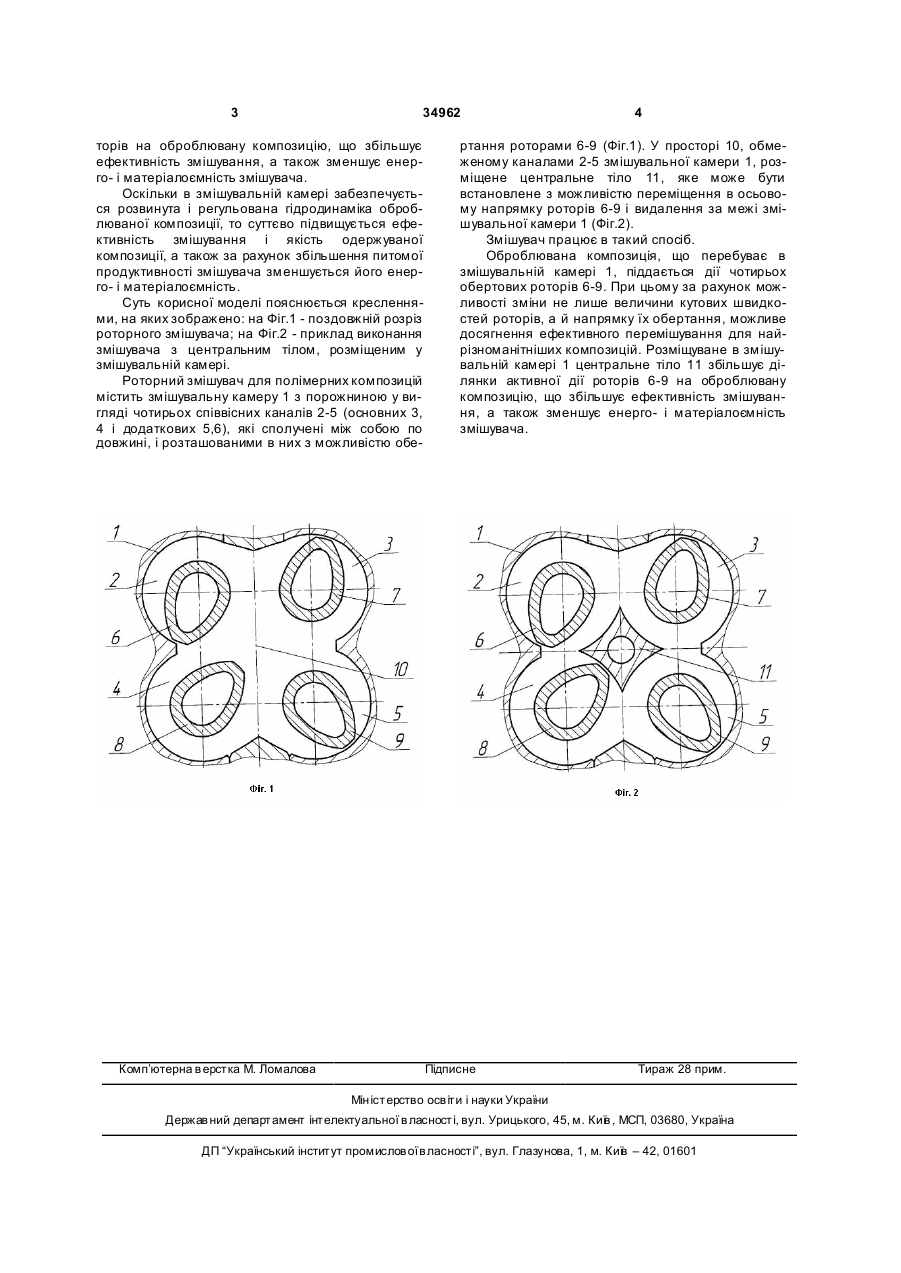

1. Роторний змішувач для полімерних композицій, що містить змішувальну камеру з порожниною у вигляді двох співвісних каналів, які сполучені між собою по довжині, і з розташованими в них з 3 34962 торів на оброблювану композицію, що збільшує ефективність змішування, а також зменшує енерго- і матеріалоємність змішувача. Оскільки в змішувальній камері забезпечується розвинута і регульована гідродинаміка оброблюваної композиції, то суттєво підвищується ефективність змішування і якість одержуваної композиції, а також за рахунок збільшення питомої продуктивності змішувача зменшується його енерго- і матеріалоємність. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз роторного змішувача; на Фіг.2 - приклад виконання змішувача з центральним тілом, розміщеним у змішувальній камері. Роторний змішувач для полімерних композицій містить змішувальну камеру 1 з порожниною у вигляді чотирьох співвісних каналів 2-5 (основних 3, 4 і додаткових 5,6), які сполучені між собою по довжині, і розташованими в них з можливістю обе Комп’ютерна в ерстка М. Ломалова 4 ртання роторами 6-9 (Фіг.1). У просторі 10, обмеженому каналами 2-5 змішувальної камери 1, розміщене центральне тіло 11, яке може бути встановлене з можливістю переміщення в осьовому напрямку роторів 6-9 і видалення за межі змішувальної камери 1 (Фіг.2). Змішувач працює в такий спосіб. Оброблювана композиція, що перебуває в змішувальній камері 1, піддається дії чотирьох обертових роторів 6-9. При цьому за рахунок можливості зміни не лише величини кутових швидкостей роторів, а й напрямку їх обертання, можливе досягнення ефективного перемішування для найрізноманітніших композицій. Розміщуване в змішувальній камері 1 центральне тіло 11 збільшує ділянки активної дії роторів 6-9 на оброблювану композицію, що збільшує ефективність змішування, а також зменшує енерго- і матеріалоємність змішувача. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary mixer for polymeric compounds
Автори англійськоюMikulionok Ihor Olehovych, Vozniuk Viacheslav Tarasovych
Назва патенту російськоюРоторный смеситель для полимерных композиций
Автори російськоюМикуленок Игорь Олегович, Вознюк Вячеслав Тарасович
МПК / Мітки
МПК: B29B 7/02
Мітки: роторний, композицій, полімерних, змішувач
Код посилання
