Роторний змішувач

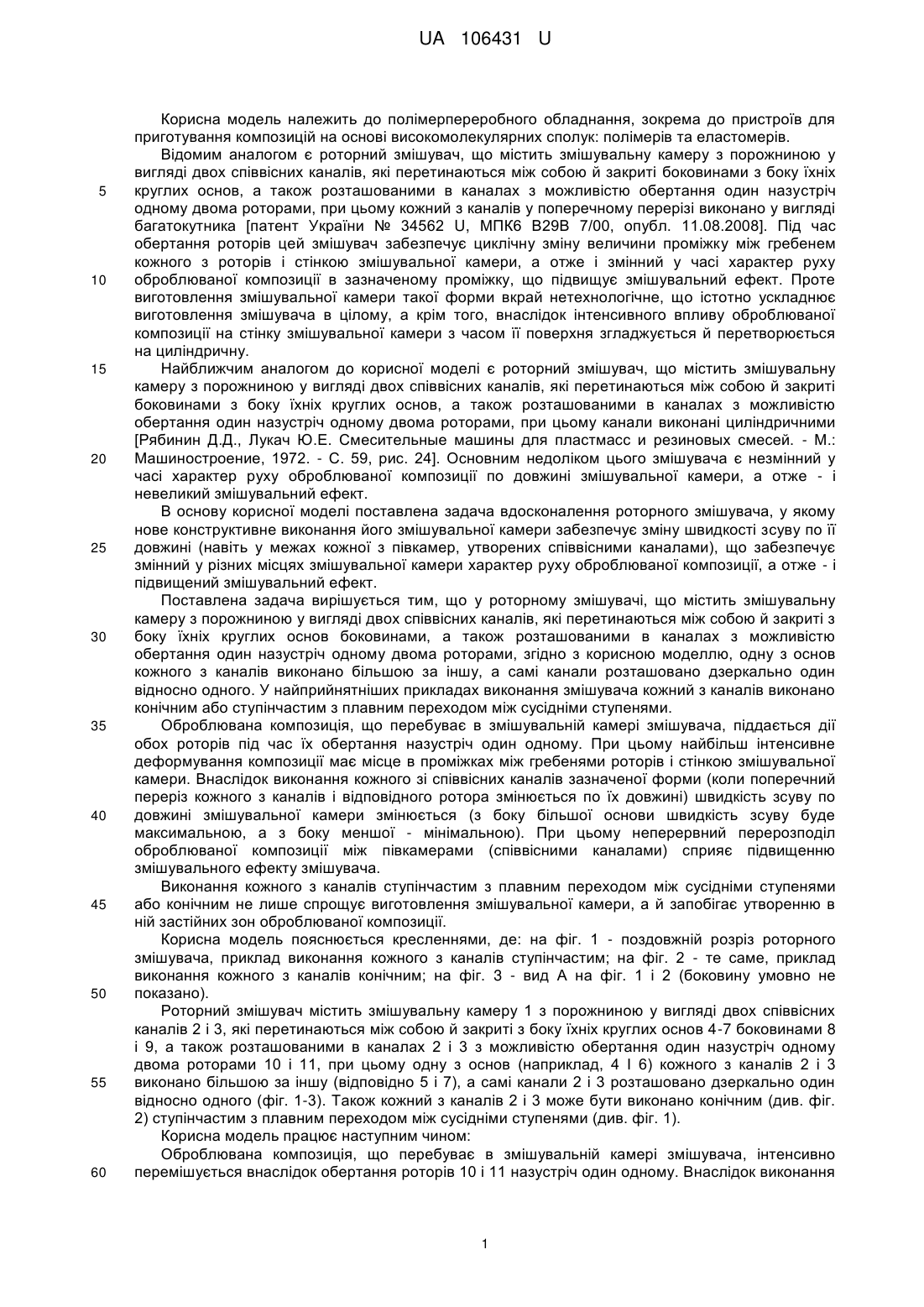

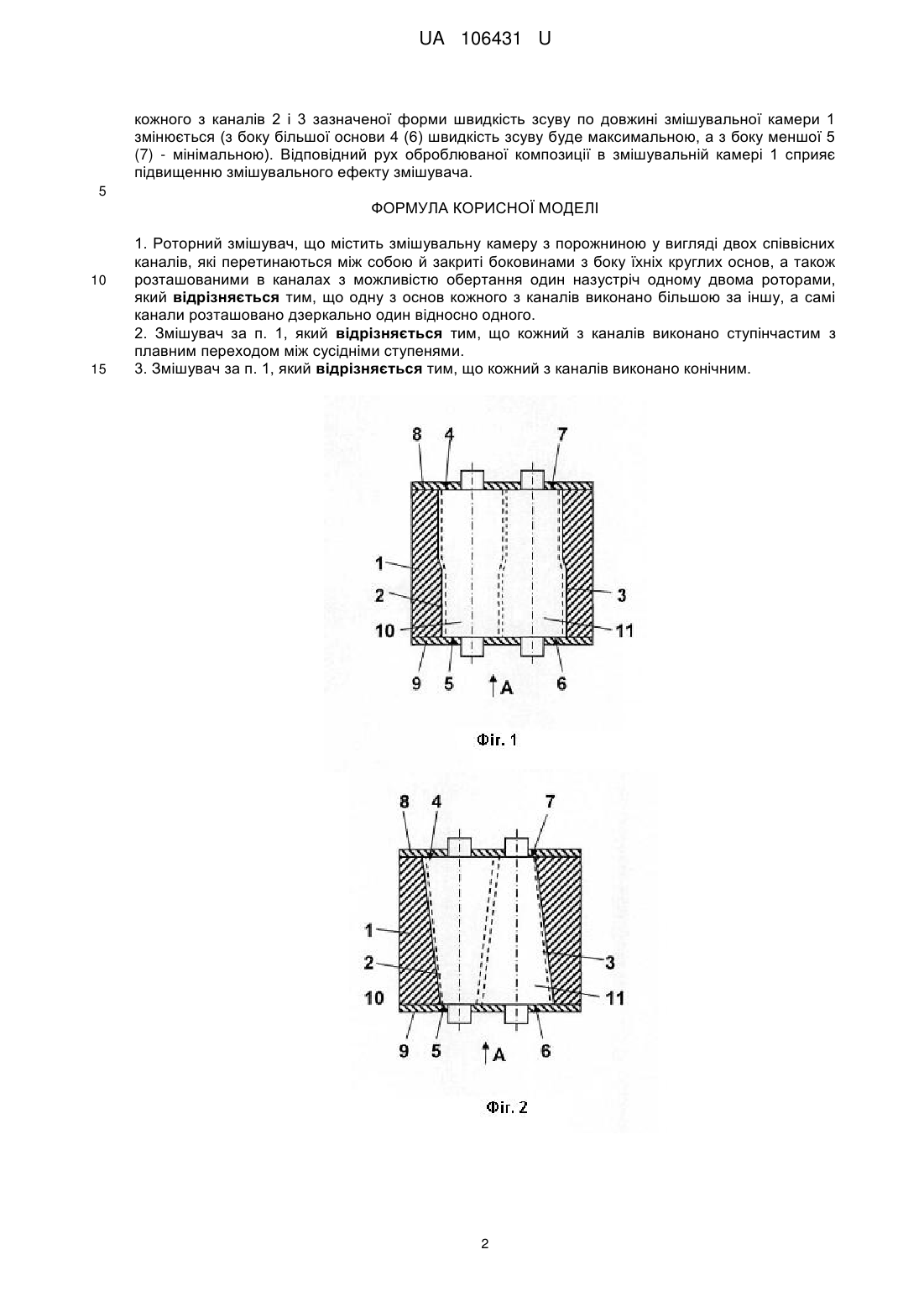

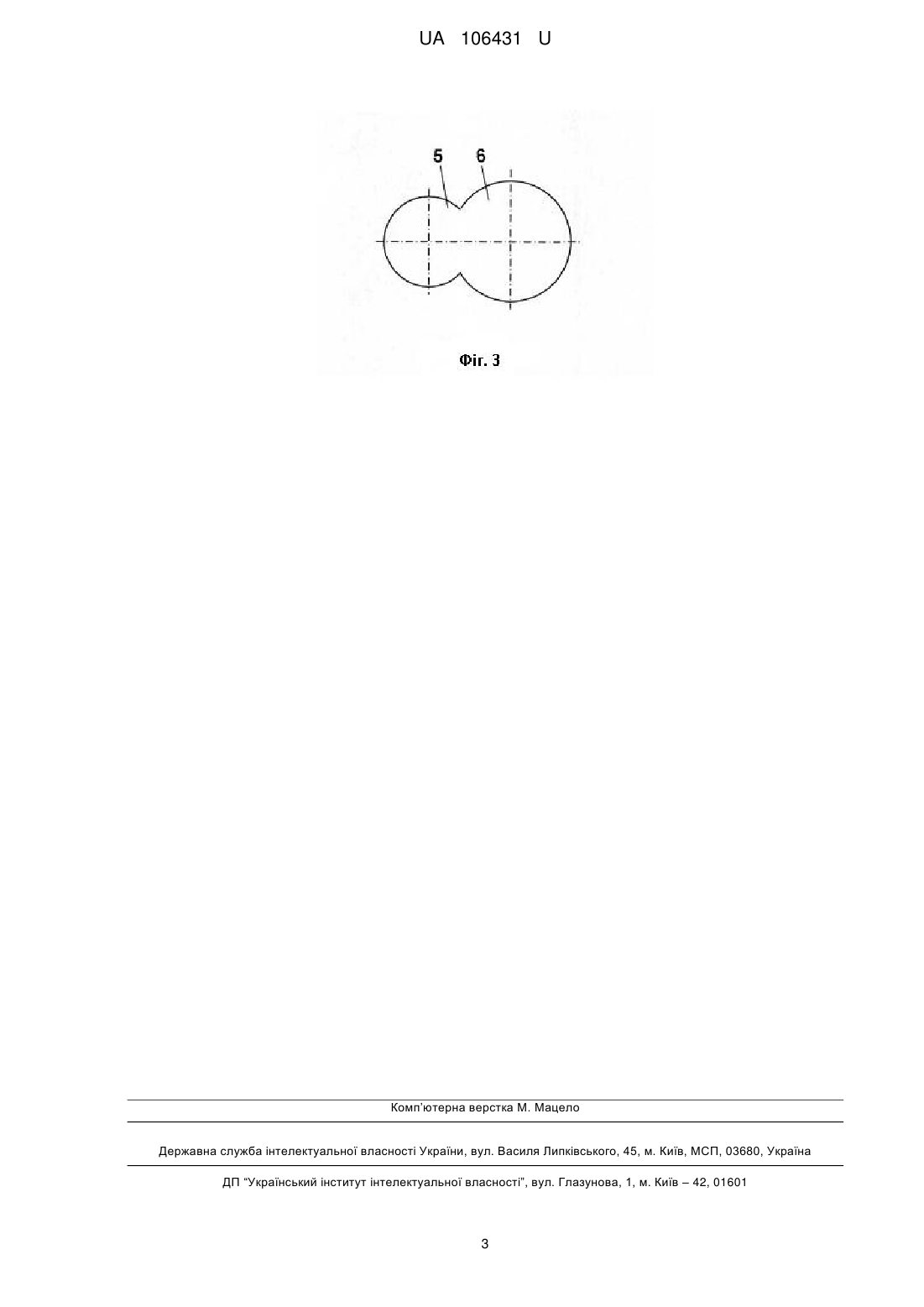

Реферат: UA 106431 U UA 106431 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до полімерпереробного обладнання, зокрема до пристроїв для приготування композицій на основі високомолекулярних сполук: полімерів та еластомерів. Відомим аналогом є роторний змішувач, що містить змішувальну камеру з порожниною у вигляді двох співвісних каналів, які перетинаються між собою й закриті боковинами з боку їхніх круглих основ, а також розташованими в каналах з можливістю обертання один назустріч одному двома роторами, при цьому кожний з каналів у поперечному перерізі виконано у вигляді багатокутника [патент України № 34562 U, МПК6 В29В 7/00, опубл. 11.08.2008]. Під час обертання роторів цей змішувач забезпечує циклічну зміну величини проміжку між гребенем кожного з роторів і стінкою змішувальної камери, а отже і змінний у часі характер руху оброблюваної композиції в зазначеному проміжку, що підвищує змішувальний ефект. Проте виготовлення змішувальної камери такої форми вкрай нетехнологічне, що істотно ускладнює виготовлення змішувача в цілому, а крім того, внаслідок інтенсивного впливу оброблюваної композиції на стінку змішувальної камери з часом її поверхня згладжується й перетворюється на циліндричну. Найближчим аналогом до корисної моделі є роторний змішувач, що містить змішувальну камеру з порожниною у вигляді двох співвісних каналів, які перетинаються між собою й закриті боковинами з боку їхніх круглих основ, а також розташованими в каналах з можливістю обертання один назустріч одному двома роторами, при цьому канали виконані циліндричними [Рябинин Д.Д., Лукач Ю.Е. Смесительные машины для пластмасс и резиновых смесей. - Μ.: Машиностроение, 1972. - С. 59, рис. 24]. Основним недоліком цього змішувача є незмінний у часі характер руху оброблюваної композиції по довжині змішувальної камери, а отже - і невеликий змішувальний ефект. В основу корисної моделі поставлена задача вдосконалення роторного змішувача, у якому нове конструктивне виконання його змішувальної камери забезпечує зміну швидкості зсуву по її довжині (навіть у межах кожної з півкамер, утворених співвісними каналами), що забезпечує змінний у різних місцях змішувальної камери характер руху оброблюваної композиції, а отже - і підвищений змішувальний ефект. Поставлена задача вирішується тим, що у роторному змішувачі, що містить змішувальну камеру з порожниною у вигляді двох співвісних каналів, які перетинаються між собою й закриті з боку їхніх круглих основ боковинами, а також розташованими в каналах з можливістю обертання один назустріч одному двома роторами, згідно з корисною моделлю, одну з основ кожного з каналів виконано більшою за іншу, а самі канали розташовано дзеркально один відносно одного. У найприйнятніших прикладах виконання змішувача кожний з каналів виконано конічним або ступінчастим з плавним переходом між сусідніми ступенями. Оброблювана композиція, що перебуває в змішувальній камері змішувача, піддається дії обох роторів під час їх обертання назустріч один одному. При цьому найбільш інтенсивне деформування композиції має місце в проміжках між гребенями роторів і стінкою змішувальної камери. Внаслідок виконання кожного зі співвісних каналів зазначеної форми (коли поперечний переріз кожного з каналів і відповідного ротора змінюється по їх довжині) швидкість зсуву по довжині змішувальної камери змінюється (з боку більшої основи швидкість зсуву буде максимальною, а з боку меншої - мінімальною). При цьому неперервний перерозподіл оброблюваної композиції між півкамерами (співвісними каналами) сприяє підвищенню змішувального ефекту змішувача. Виконання кожного з каналів ступінчастим з плавним переходом між сусідніми ступенями або конічним не лише спрощує виготовлення змішувальної камери, а й запобігає утворенню в ній застійних зон оброблюваної композиції. Корисна модель пояснюється кресленнями, де: на фіг. 1 - поздовжній розріз роторного змішувача, приклад виконання кожного з каналів ступінчастим; на фіг. 2 - те саме, приклад виконання кожного з каналів конічним; на фіг. 3 - вид А на фіг. 1 і 2 (боковину умовно не показано). Роторний змішувач містить змішувальну камеру 1 з порожниною у вигляді двох співвісних каналів 2 і 3, які перетинаються між собою й закриті з боку їхніх круглих основ 4-7 боковинами 8 і 9, а також розташованими в каналах 2 і 3 з можливістю обертання один назустріч одному двома роторами 10 і 11, при цьому одну з основ (наприклад, 4 І 6) кожного з каналів 2 і 3 виконано більшою за іншу (відповідно 5 і 7), а самі канали 2 і 3 розташовано дзеркально один відносно одного (фіг. 1-3). Також кожний з каналів 2 і 3 може бути виконано конічним (див. фіг. 2) ступінчастим з плавним переходом між сусідніми ступенями (див. фіг. 1). Корисна модель працює наступним чином: Оброблювана композиція, що перебуває в змішувальній камері змішувача, інтенсивно перемішується внаслідок обертання роторів 10 і 11 назустріч один одному. Внаслідок виконання 1 UA 106431 U кожного з каналів 2 і 3 зазначеної форми швидкість зсуву по довжині змішувальної камери 1 змінюється (з боку більшої основи 4 (6) швидкість зсуву буде максимальною, а з боку меншої 5 (7) - мінімальною). Відповідний рух оброблюваної композиції в змішувальній камері 1 сприяє підвищенню змішувального ефекту змішувача. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Роторний змішувач, що містить змішувальну камеру з порожниною у вигляді двох співвісних каналів, які перетинаються між собою й закриті боковинами з боку їхніх круглих основ, а також розташованими в каналах з можливістю обертання один назустріч одному двома роторами, який відрізняється тим, що одну з основ кожного з каналів виконано більшою за іншу, а самі канали розташовано дзеркально один відносно одного. 2. Змішувач за п. 1, який відрізняється тим, що кожний з каналів виконано ступінчастим з плавним переходом між сусідніми ступенями. 3. Змішувач за п. 1, який відрізняється тим, що кожний з каналів виконано конічним. 2 UA 106431 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
