Віброекструдер для формування плоских фібробетонних виробів

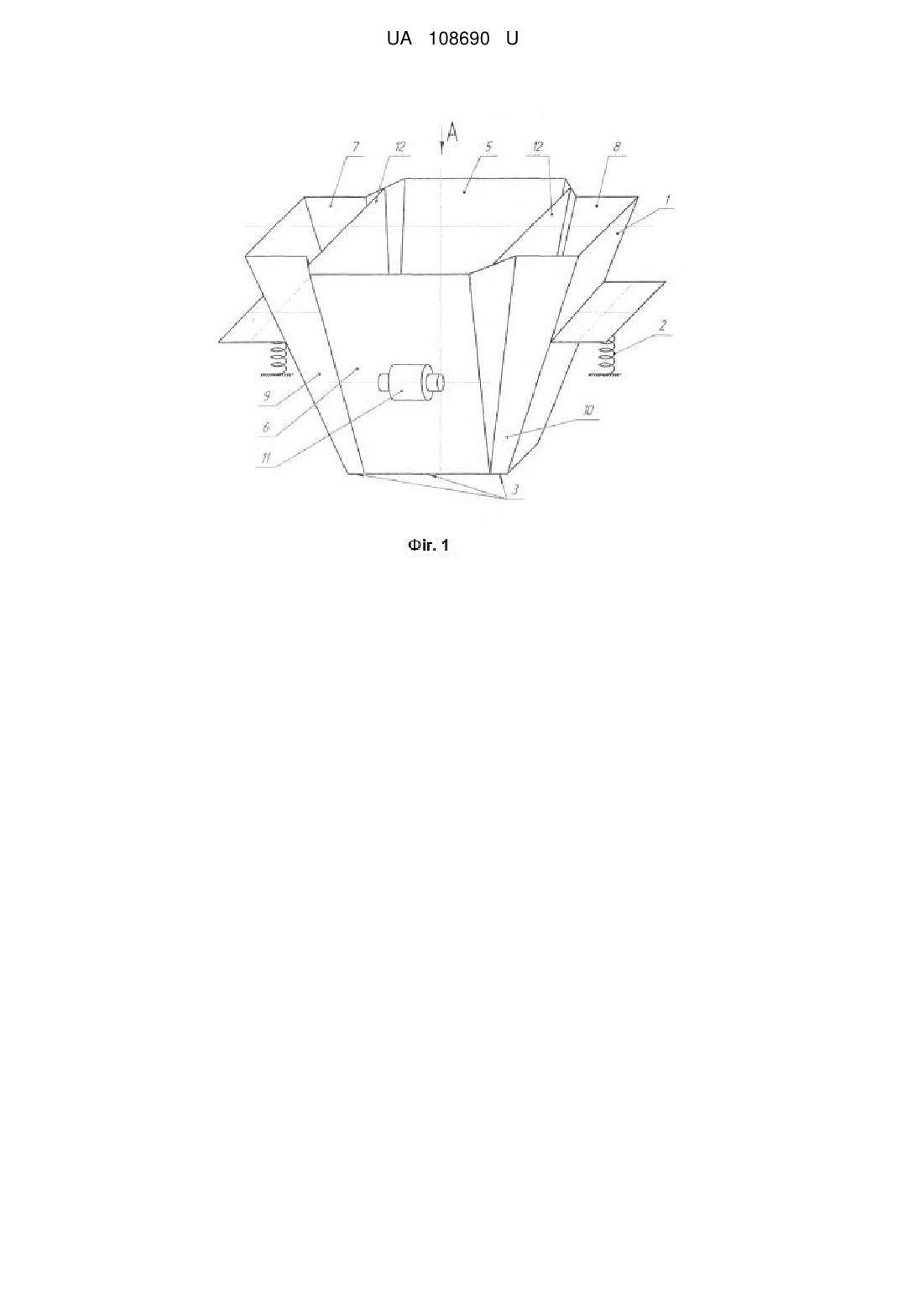

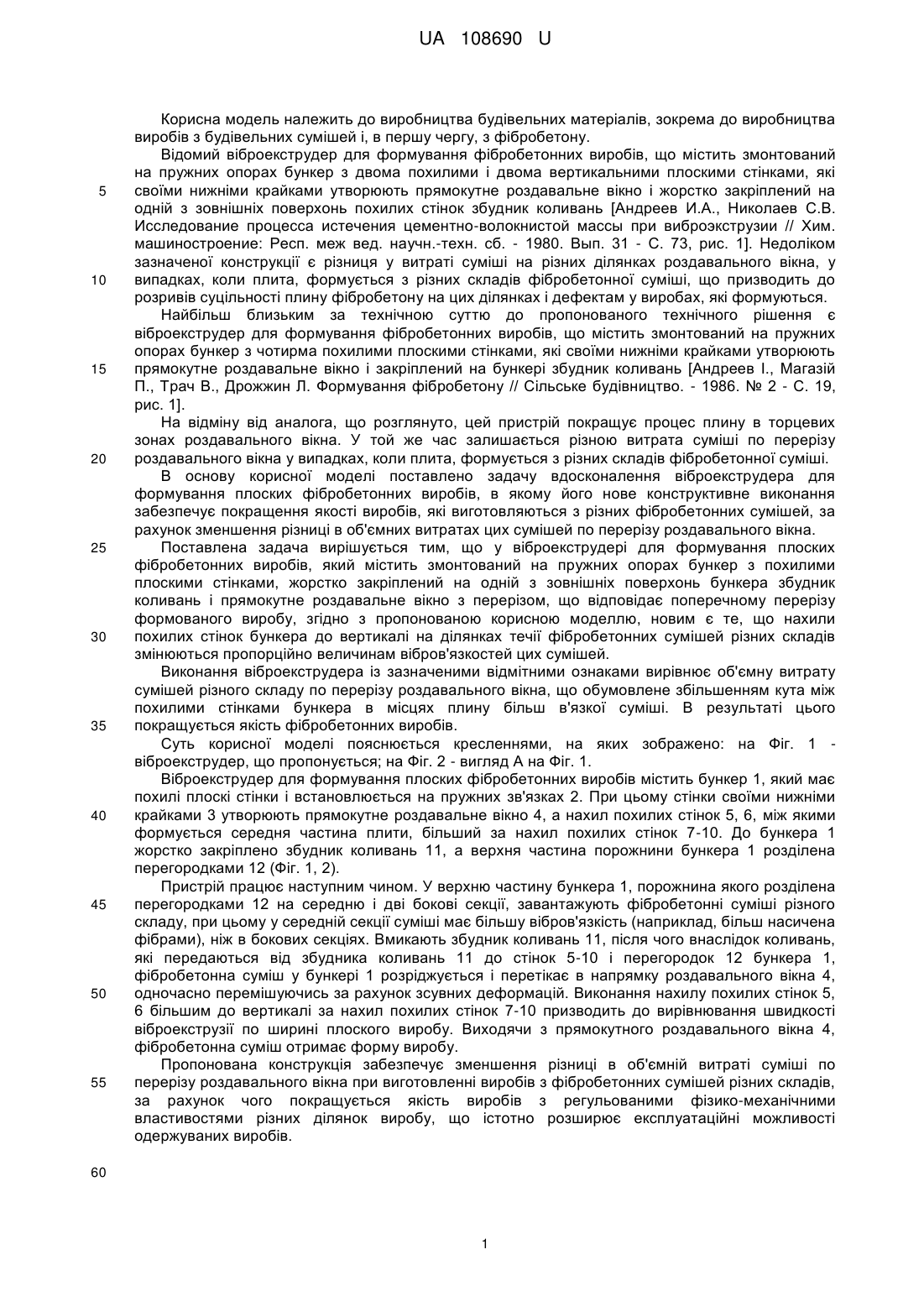

Реферат: Віброекструдер для формування плоских фібробетонних виробів містить змонтований на пружних опорах бункер з похилими плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу. Нахили похилих стінок бункера до вертикалі на ділянках течії фібробетонних сумішей різних складів змінюються пропорційно величинам вібров'язкостей цих сумішей. UA 108690 U (12) UA 108690 U UA 108690 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з двома похилими і двома вертикальними плоскими стінками, які своїми нижніми крайками утворюють прямокутне роздавальне вікно і жорстко закріплений на одній з зовнішніх поверхонь похилих стінок збудник коливань [Андреев И.А., Николаев С.В. Исследование процесса истечения цементно-волокнистой массы при виброэкструзии // Хим. машиностроение: Респ. меж вед. научн.-техн. сб. - 1980. Вып. 31 - С. 73, рис. 1]. Недоліком зазначеної конструкції є різниця у витраті суміші на різних ділянках роздавального вікна, у випадках, коли плита, формується з різних складів фібробетонної суміші, що призводить до розривів суцільності плину фібробетону на цих ділянках і дефектам у виробах, які формуються. Найбільш близьким за технічною суттю до пропонованого технічного рішення є віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з чотирма похилими плоскими стінками, які своїми нижніми крайками утворюють прямокутне роздавальне вікно і закріплений на бункері збудник коливань [Андреев І., Магазій П., Трач В., Дрожжин Л. Формування фібробетону // Сільське будівництво. - 1986. № 2 - С. 19, рис. 1]. На відміну від аналога, що розглянуто, цей пристрій покращує процес плину в торцевих зонах роздавального вікна. У той же час залишається різною витрата суміші по перерізу роздавального вікна у випадках, коли плита, формується з різних складів фібробетонної суміші. В основу корисної моделі поставлено задачу вдосконалення віброекструдера для формування плоских фібробетонних виробів, в якому його нове конструктивне виконання забезпечує покращення якості виробів, які виготовляються з різних фібробетонних сумішей, за рахунок зменшення різниці в об'ємних витратах цих сумішей по перерізу роздавального вікна. Поставлена задача вирішується тим, що у віброекструдері для формування плоских фібробетонних виробів, який містить змонтований на пружних опорах бункер з похилими плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, згідно з пропонованою корисною моделлю, новим є те, що нахили похилих стінок бункера до вертикалі на ділянках течії фібробетонних сумішей різних складів змінюються пропорційно величинам вібров'язкостей цих сумішей. Виконання віброекструдера із зазначеними відмітними ознаками вирівнює об'ємну витрату сумішей різного складу по перерізу роздавального вікна, що обумовлене збільшенням кута між похилими стінками бункера в місцях плину більш в'язкої суміші. В результаті цього покращується якість фібробетонних виробів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 віброекструдер, що пропонується; на Фіг. 2 - вигляд А на Фіг. 1. Віброекструдер для формування плоских фібробетонних виробів містить бункер 1, який має похилі плоскі стінки і встановлюється на пружних зв'язках 2. При цьому стінки своїми нижніми крайками 3 утворюють прямокутне роздавальне вікно 4, а нахил похилих стінок 5, 6, між якими формується середня частина плити, більший за нахил похилих стінок 7-10. До бункера 1 жорстко закріплено збудник коливань 11, а верхня частина порожнини бункера 1 розділена перегородками 12 (Фіг. 1, 2). Пристрій працює наступним чином. У верхню частину бункера 1, порожнина якого розділена перегородками 12 на середню і дві бокові секції, завантажують фібробетонні суміші різного складу, при цьому у середній секції суміші має більшу вібров'язкість (наприклад, більш насичена фібрами), ніж в бокових секціях. Вмикають збудник коливань 11, після чого внаслідок коливань, які передаються від збудника коливань 11 до стінок 5-10 і перегородок 12 бункера 1, фібробетонна суміш у бункері 1 розріджується і перетікає в напрямку роздавального вікна 4, одночасно перемішуючись за рахунок зсувних деформацій. Виконання нахилу похилих стінок 5, 6 більшим до вертикалі за нахил похилих стінок 7-10 призводить до вирівнювання швидкості віброекструзії по ширині плоского виробу. Виходячи з прямокутного роздавального вікна 4, фібробетонна суміш отримає форму виробу. Пропонована конструкція забезпечує зменшення різниці в об'ємній витраті суміші по перерізу роздавального вікна при виготовленні виробів з фібробетонних сумішей різних складів, за рахунок чого покращується якість виробів з регульованими фізико-механічними властивостями різних ділянок виробу, що істотно розширює експлуатаційні можливості одержуваних виробів. 60 1 UA 108690 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Віброекструдер для формування плоских фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, який відрізняється тим, що нахили похилих стінок бункера до вертикалі на ділянках течії фібробетонних сумішей різних складів змінюються пропорційно величинам вібров'язкостей цих сумішей. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
