Буферний віброізолятор гірничого віброживильника

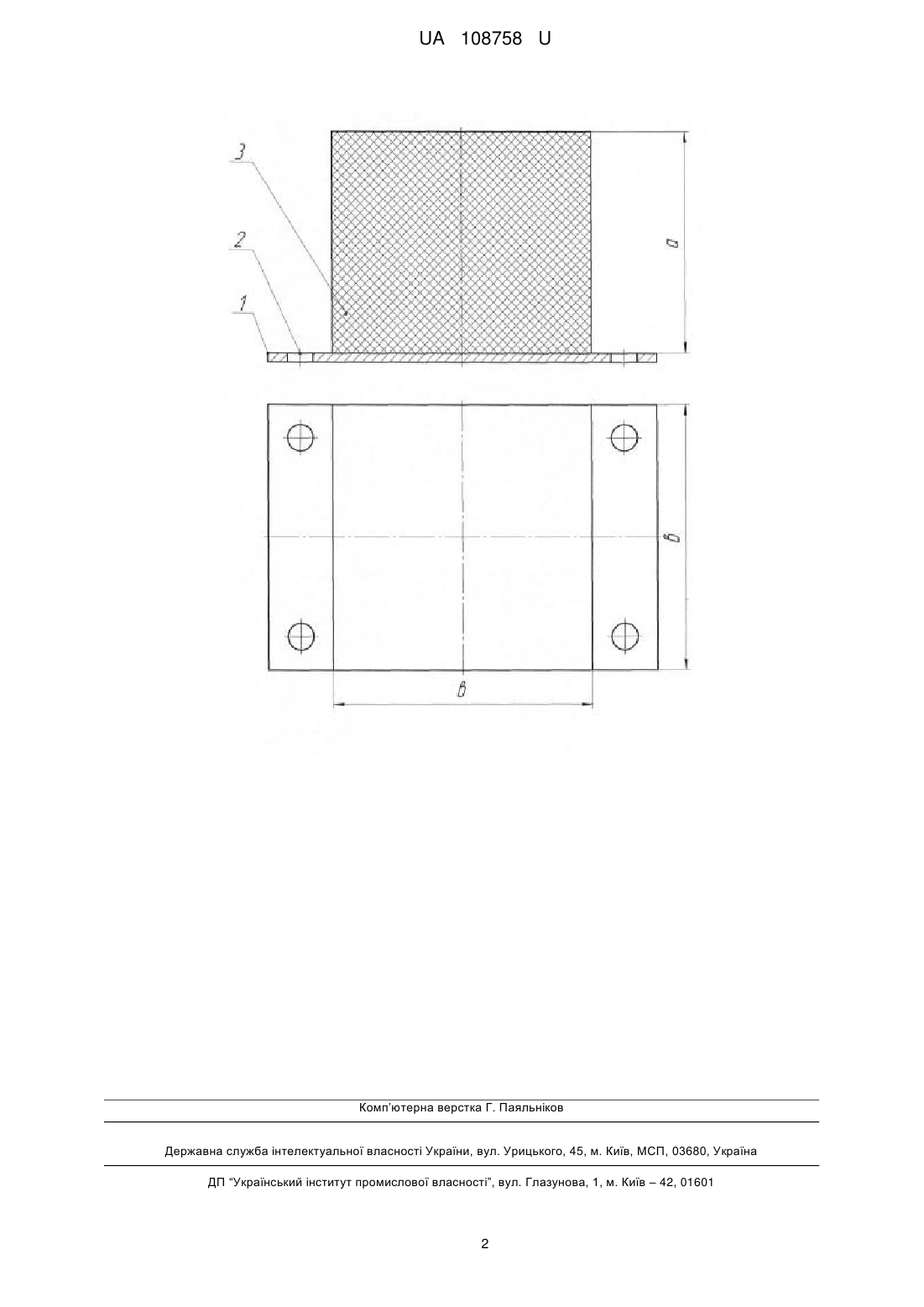

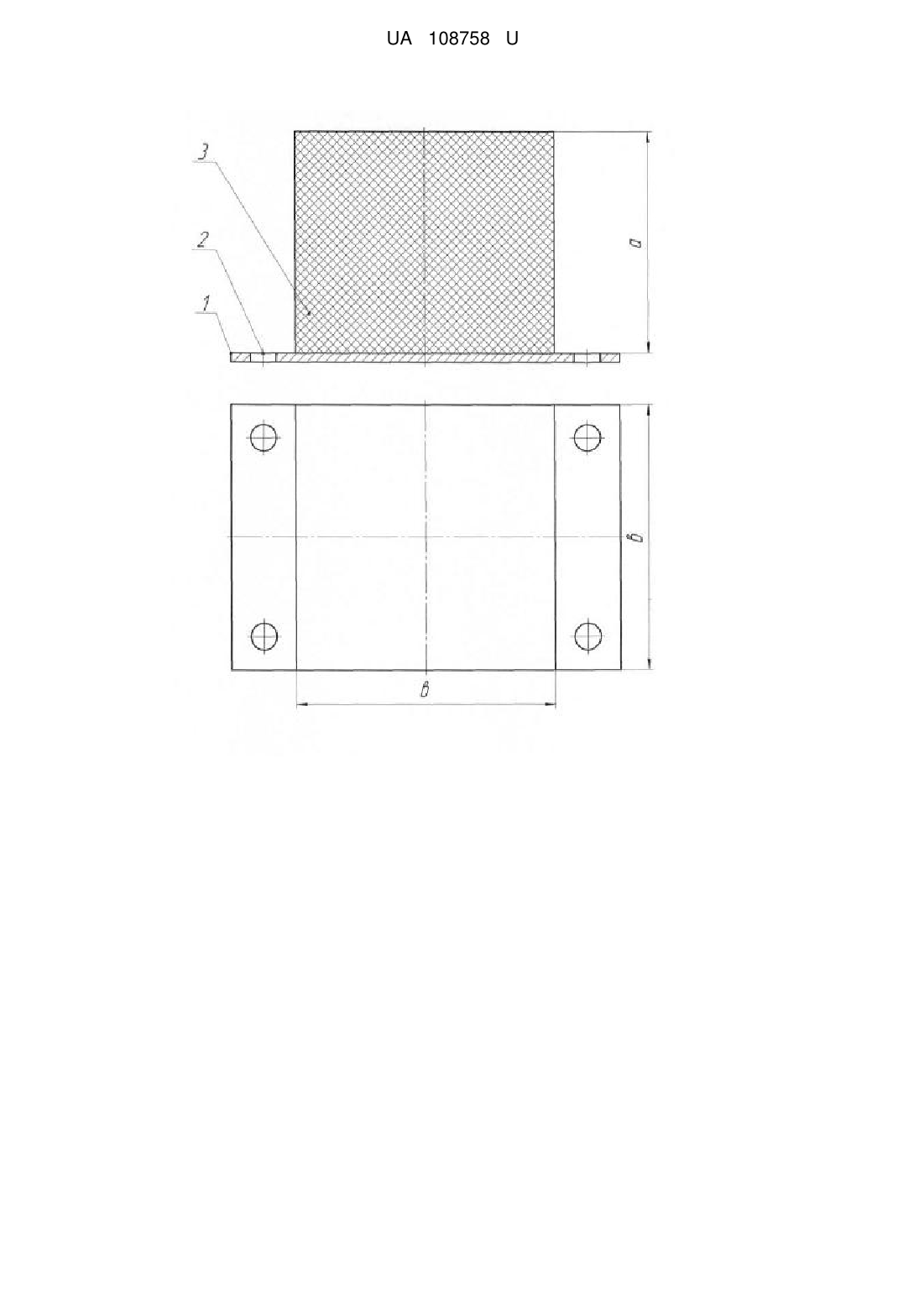

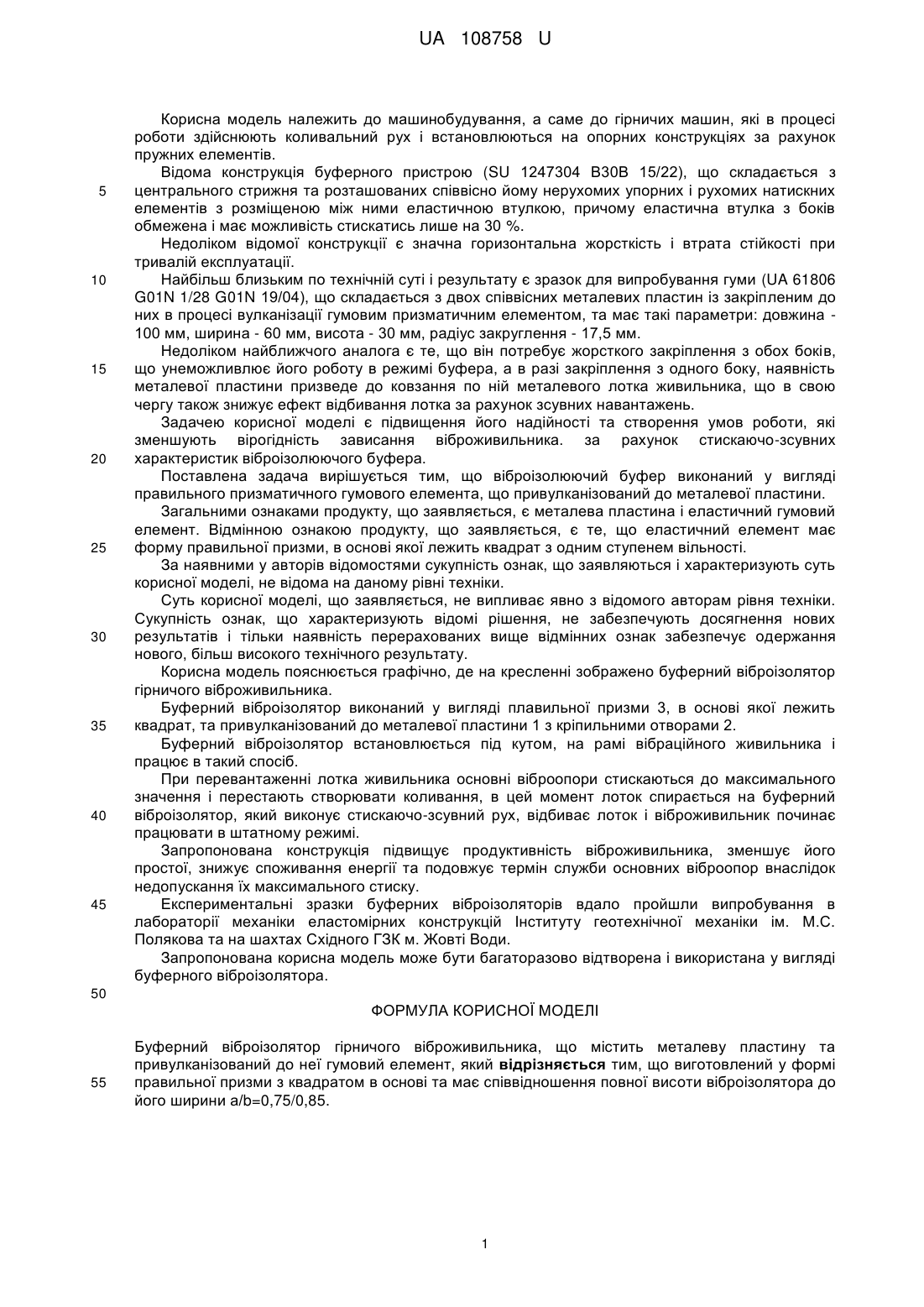

Реферат: Буферний віброізолятор гірничого віброживильника містить металеву пластину та привулканізований до неї гумовий елемент. Віброізолятор виготовлений у формі правильної призми з квадратом в основі та має співвідношення повної висоти віброізолятора до його ширини а/b=0,75/0,85. UA 108758 U (12) UA 108758 U UA 108758 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, а саме до гірничих машин, які в процесі роботи здійснюють коливальний рух і встановлюються на опорних конструкціях за рахунок пружних елементів. Відома конструкція буферного пристрою (SU 1247304 В30В 15/22), що складається з центрального стрижня та розташованих співвісно йому нерухомих упорних і рухомих натискних елементів з розміщеною між ними еластичною втулкою, причому еластична втулка з боків обмежена і має можливість стискатись лише на 30 %. Недоліком відомої конструкції є значна горизонтальна жорсткість і втрата стійкості при тривалій експлуатації. Найбільш близьким по технічній суті і результату є зразок для випробування гуми (UA 61806 G01N 1/28 G01N 19/04), що складається з двох співвісних металевих пластин із закріпленим до них в процесі вулканізації гумовим призматичним елементом, та має такі параметри: довжина 100 мм, ширина - 60 мм, висота - 30 мм, радіус закруглення - 17,5 мм. Недоліком найближчого аналога є те, що він потребує жорсткого закріплення з обох боків, що унеможливлює його роботу в режимі буфера, а в разі закріплення з одного боку, наявність металевої пластини призведе до ковзання по ній металевого лотка живильника, що в свою чергу також знижує ефект відбивання лотка за рахунок зсувних навантажень. Задачею корисної моделі є підвищення його надійності та створення умов роботи, які зменшують вірогідність зависання віброживильника. за рахунок стискаючо-зсувних характеристик віброізолюючого буфера. Поставлена задача вирішується тим, що віброізолюючий буфер виконаний у вигляді правильного призматичного гумового елемента, що привулканізований до металевої пластини. Загальними ознаками продукту, що заявляється, є металева пластина і еластичний гумовий елемент. Відмінною ознакою продукту, що заявляється, є те, що еластичний елемент має форму правильної призми, в основі якої лежить квадрат з одним ступенем вільності. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено буферний віброізолятор гірничого віброживильника. Буферний віброізолятор виконаний у вигляді плавильної призми 3, в основі якої лежить квадрат, та привулканізований до металевої пластини 1 з кріпильними отворами 2. Буферний віброізолятор встановлюється під кутом, на рамі вібраційного живильника і працює в такий спосіб. При перевантаженні лотка живильника основні віброопори стискаються до максимального значення і перестають створювати коливання, в цей момент лоток спирається на буферний віброізолятор, який виконує стискаючо-зсувний рух, відбиває лоток і віброживильник починає працювати в штатному режимі. Запропонована конструкція підвищує продуктивність віброживильника, зменшує його простої, знижує споживання енергії та подовжує термін служби основних віброопор внаслідок недопускання їх максимального стиску. Експериментальні зразки буферних віброізоляторів вдало пройшли випробування в лабораторії механіки еластомірних конструкцій Інституту геотехнічної механіки ім. М.С. Полякова та на шахтах Східного ГЗК м. Жовті Води. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді буферного віброізолятора. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Буферний віброізолятор гірничого віброживильника, що містить металеву пластину та привулканізований до неї гумовий елемент, який відрізняється тим, що виготовлений у формі правильної призми з квадратом в основі та має співвідношення повної висоти віброізолятора до його ширини а/b=0,75/0,85. 1 UA 108758 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
