Інструментальна насадка

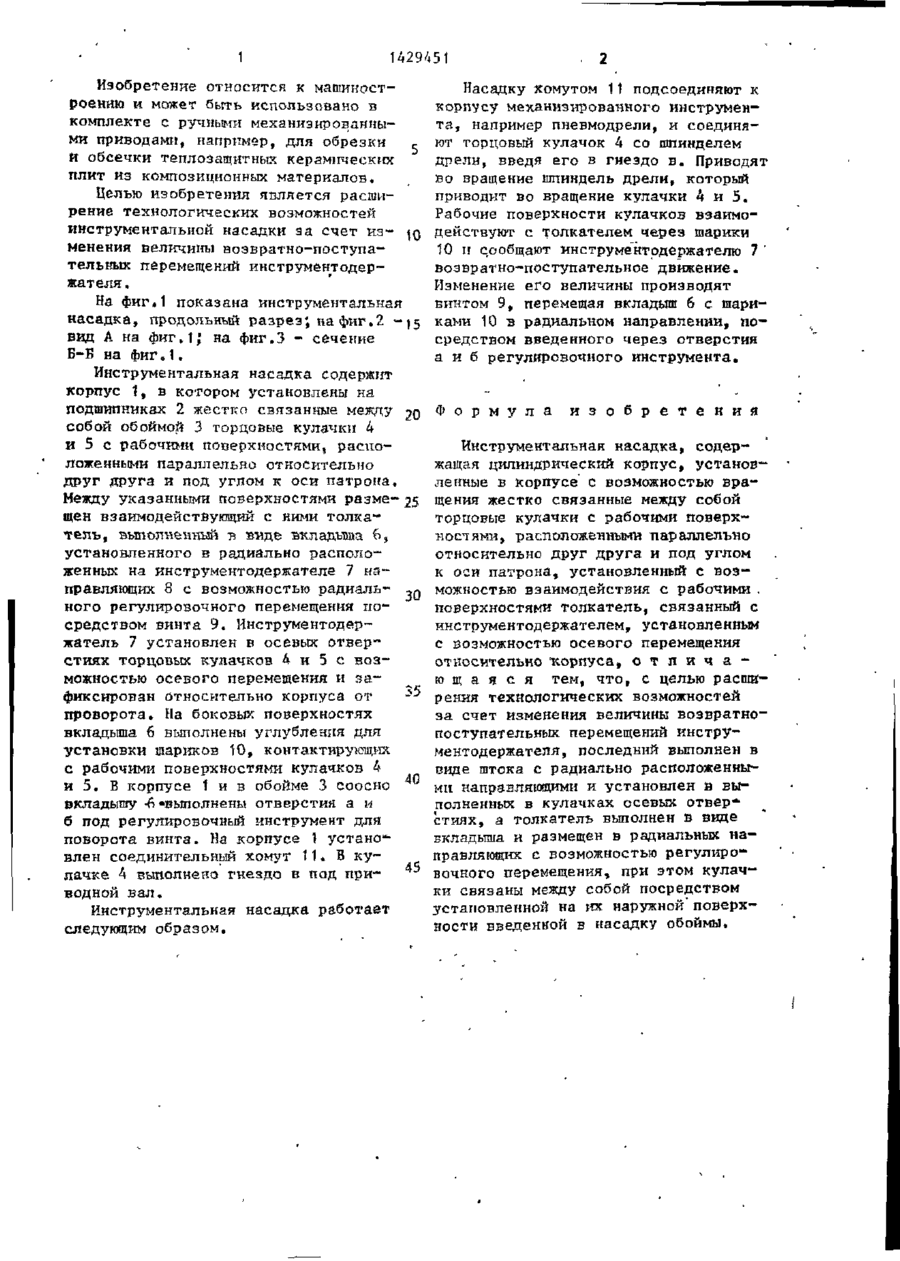

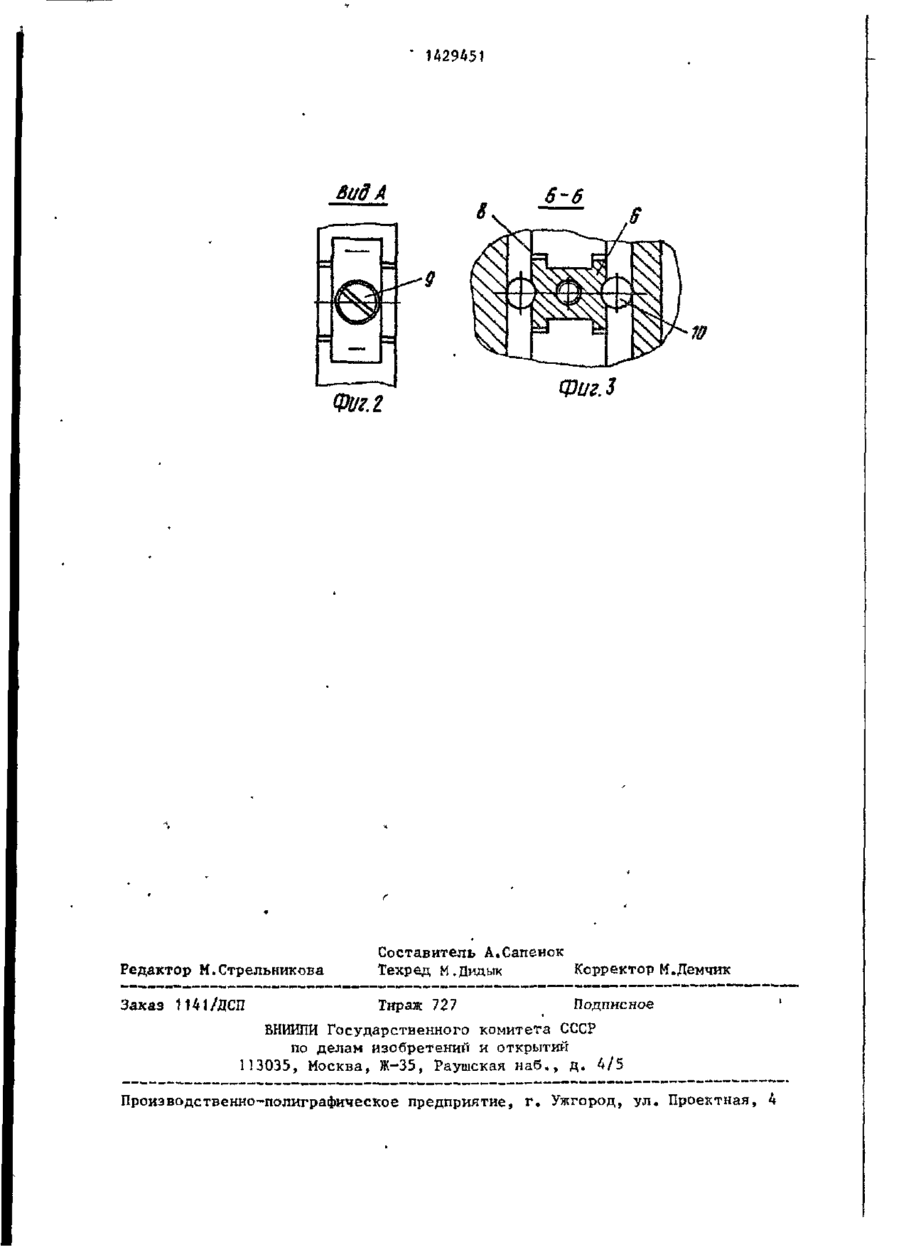

Изобретение относится к машиностроению и может быть использовано в комплекте с ручными механизированными приводами, например, для обрезки и обсечки теплозащитных керамических плит из композиционных материалов. Целью изобретения является расширение технологических возможностей 5 3 7 37-88 инструментальной насадки за счет изменения величины возвратно-поступательных перемещений инструмент содержателя. Инструментальная насадка содержит корпус 1, в котором установлены с возможностью вращения два торцовых кулачка 4 и 5 с рабочими поверхностями, расположенными параллельно межцу собой и под углом к оси патрона. Б осевых отверстиях кулачков установлен инструментодержатель 7 с регулируемым толкателем, взаимодействующим с рабочими поверхностями кулачков. При перемещении толкателя по радиальным направляющим инструмектодержателя изменяется величина его возвратно-поступательных перемещений. Насадку устанавливают в ручной механизированный привод, например дрель, 3 ил. Г Фиг 1 1429451 Изобретение относится к машиностроении и может быть использовано в комплекте с ручными механизированными приводами, например, для обрезки и обсечки теплозащитных керамических плит из композиционных материалов. Целью изобретения является расширение технологических возможностей инструментальной насадки за счет из- 10 менения величины возвратно-поступательных перемещений инструментодержателя. На фиг.1 показана инструментальная насадка, продольный разрез; на фиг,2 - 15 вид А на фиг,1J на фиг.З - сечение Б-Б на фиг.1. Инструментальная насадка содержит корпус 1, в котором установлены на подшипниках 2 жестко связанные между 20 собой обоймой 3 торцовые кулачки 4 и 5 с рабочими поверхностями, расположенными параллельно относительно друг друга и под углом к оси патрона. Между указанными поверхностями разме- 25 щен взаимодействующий с ними толкатель, выполненный в виде вкладыша 6, установленного в радиально расположенных на инструмектодержателе 7 направляющих 8 с возможностью радиального регулировочного перемещения посредством винта 9. Инструментодержатель 7 установлен в осевых отвер™ стиях торцовых кулачков 4 и 5 с возможностью осевого перемещения и зафиксирован относительно корпуса от 35 проворота. На боковых поверхностях вкладыша 6 выполнены углубления для установки шариков 10, контактирующих с рабочими поверхностями кулачков 4 и 5. Б корпусе 1 и в обойме 3 соосио 40 вкладышу -6-выполнены отверстия а и б под регулировочный инструмент для поворота винта. На корпусе 1 устано^ влен соединительный хомут 11. В кулачке 4 выполнено гнездо в под приводной вал. Инструментальная насадка работает следующим образом. Насадку хомутом 1t подсоединяют к корпусу механизированного инструмента, например пневмодрели, и соединяют торцовый кулачок 4 со шпинделем дрели, введя его в гнездо в. Приводят во вращение шпиндель дрели, который приводит во вращение кулачки 4 и 5. Рабочие поверхности кулачков взаимодействуют с толкателем через шарики 10 и сообщают инструментодержателю 7' возвратно-поступательное движение. Изменение его величины производят винтом 9, перемещая вкладыш 6 с шариками 10 Б радиальном направлении, посредством введенного через отверстия а и б регулировочного инструмента. Ф о р м у л а и з о б р е т е н и я Инструментальная насадка, содержащая цилиндрический корпус, установленные в корпусе с возможностью вращения жестко связанные между собой торцовые кулачки с рабочими поверхностями, расположенными параллельно относительно друг друга и под углом к оси патрона, установленный с возможностью взаимодействия с рабочими . поверхностями толкатель, связанный с инструментодержателем, установленным с возможностью осевого перемещения относительно корпуса, о т л и ч а ю щ а я с я тем, что, с целью расширения технологических возможностей за счет изменения величины возвратнопоступательных перемещений инструментодержателя, последний выполнен в оиде штока с радиально расположенными направляющими и установлен в выполненных в кулачках осевых отверстиях, а толкатель выполнен в виде вкладыша и размещен в радиальных направляющих с возможностью регулировочного перемещения, при этом кулачки связаны между собой посредством установленной на их наружной поверхности введенной в насадку обоймы. 1429451 Вид А Фиг. г 6-6 Фиг.З Редактор М.Стрельникова Составитель А.Сапенок Техред м.Дидык Корректор М.Демчик З а к а з 1141/ДСП Тираж 727 Подписное Б И П Государственного комитета СССР Н ИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д .4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
