Генератор зондуючих імпульсів для ультразвукового багатоканального дефектоскопу

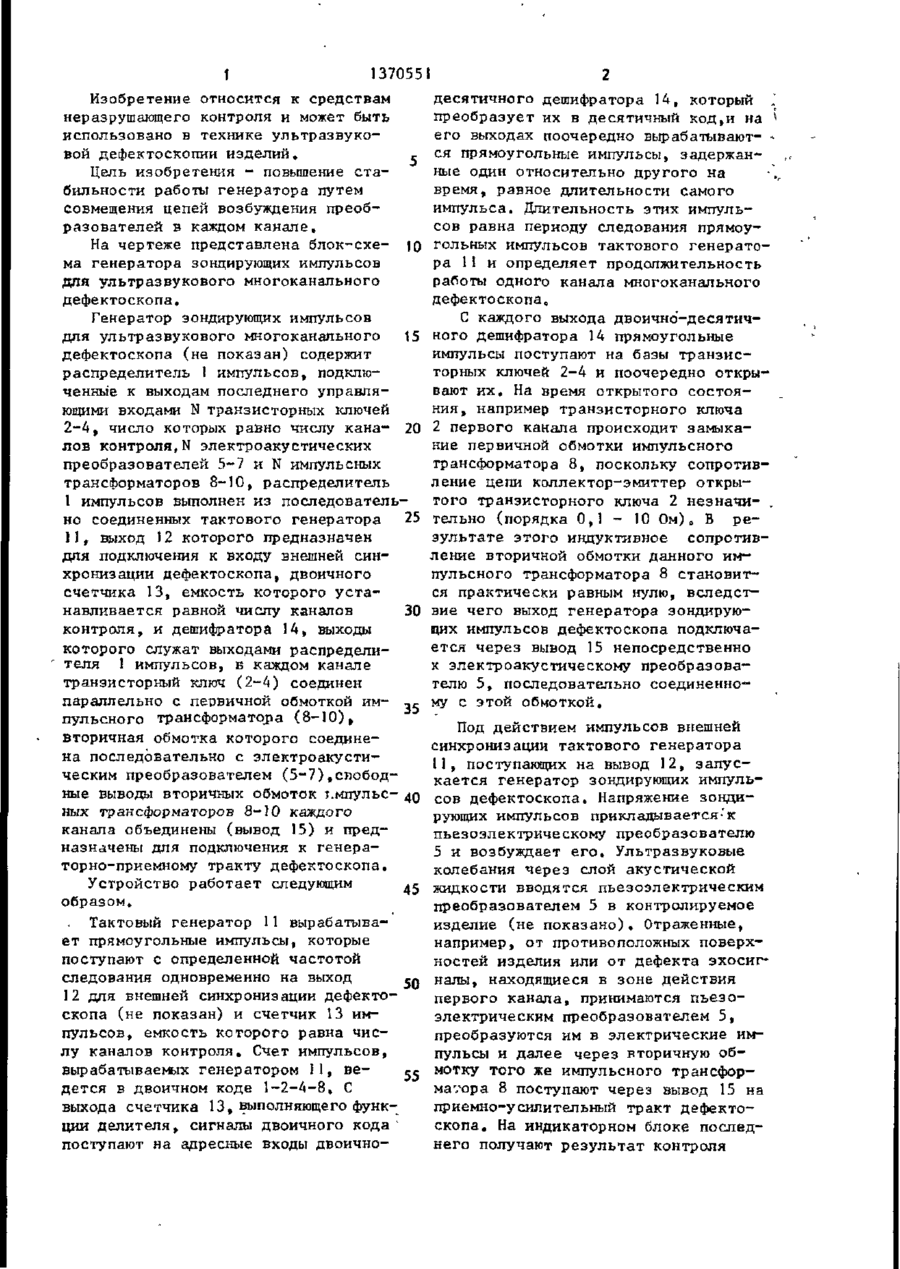

Изобретение относится к средствам неразрушающего контроля и может быть использовано в технике ультразвукового контроля. Цель изобретения - повышение стабильности работы генератора путем совмещения цепей возбуждения преобразователей в каждом канале. Возбуждение преобразователей 5 - 7 и съем информации с них осуществляется поочередно через вторичные обмотки импульсных трансформа торов, индуктивное сопротивление которых управляется путем поочередного замыкания первичных обмоток. Частота и последовательность коммутации каналов задается генератором 11 и дешифратором 14, I ил 0 k \ 1 137055 Изобретение относится к средствам неразрушающего контроля и может быть использовано в технике ультразвуковой дефектоскопии изделий, 5 Цель изобретения - повышение стабильности работы генератора путем совмещения цепей возбуждения преобразователей в каждом канале. На чертеже представлена блок-схе- |0 ма генератора зондирующих импульсов для ультразвукового многоканального дефектоскопа. Генератор зондирующих импульсов для ультразвукового многоканального 15 дефектоскопа (не показан) содержит распределитель 1 импульсов, подключенные к выходам последнего управляющими входами N транзисторных ключей 2-4, число которых равно числу кана- 20 лов контроля,N электроакустических преобразователей 5-7 и N импульсных трансформаторов 8-10, распределитель 1 импульсов выполнен из последовательно соединенных тактового генератора 25 И , выход 12 которого предназначен для подключения к входу внешней синхронизации дефектоскопа, двоичного счетчика 13, емкость которого устанавливается равной числу каналов 30 контроля, и дешифратора 14, выходы которого служат выходами распределителя 1 импульсов, в каждом канале транзисторный ключ (2-4) соединен параллельно с первичной обмоткой им- jr пульсного трансформатора (8-10), вторичная обмотка которого соединена последовательно с электроакустическим преобразователем (5-7),спободные выводы вторичных обмоток т.мпульс- 40 ных трансформаторов 8-10 каждого канала объединены (вывод 15) и предназначены для подключения к генераторно-приемному тракту дефектоскопа. Устройство работает следующим дс образом. Тактовый генератор 11 вырабатывает прямоугольные импульсы, которые поступают с определенной частотой следования одновременно на выход сп 12 для внешней синхронизации дефектоскопа (не показан) и счетчик 13 импульсов, емкость которого равна числу каналов контроля. Счет импульсов, вырабатываемых генератором 11, ве^ дется в двоичном коде 1-2-4-8, С выхода счетчика 13, выполняющего функции делителя, сигналы двоичного кода 1 поступают на адресные входы двоично десятичного дешифратора 14, который преобразует их в десятичный код,и на его выходах поочередно вырабатывают- ся прямоугольные импульсы, задержанные один относительно другого на время, равное длительности самого импульса. Длительность этих импульсов равна периоду следования прямоугольных импульсов тактового генератора 1 1 и определяет продолжительность работы одного канала многоканального дефектоскопа„ С каждого выхода двоично-десятичного дешифратора 14 прямоугольные импульсы поступают на базы транзисторных ключей 2-4 и поочередно открывают их. На время открытого состояния , например транзисторного ключа 2 первого канала происходит замыкание первичной обмотки импульсного трансформатора 8, поскольку сопротивление цепи коллектор-эмиттер открытого транзисторного ключа 2 незначи- . тельно (порядка 0,1 - 10 О м ) о В результате этого индуктивное сопротивление вторичной обмотки данного импульсного трансформатора 8 становится практически равным нулю, вследствие чего выход генератора зондирующих импульсов дефектоскопа подключается через вывод 15 непосредственно к электроакустическому преобразователю 5, последовательно соединенному с этой обмоткой. Под действием импульсов внешней синхронизации тактового генератора 11, поступающих на вывод 12, запускается генератор зондирующих импульсов дефектоскопа» Напряжение зондирующих импульсов прикладывается-к пьезоэлектрическому преобразователю 5 и возбуждает его. Ультразвуковые колебания через слой акустической жидкости вводятся пьезоэлектрическим преобразователем 5 в контролируемое изделие (не показано). Отраженные, например, от противоположных поверхностей изделия или от дефекта эхосиг* налы, находящиеся в зоне действия первого канала, принимаются пьезоэлектрическим преобразователем 5, преобразуются им в электрические импульсы и далее через вторичную обмотку того же импульсного трансформатора 8 поступают через вывод 15 на приемно-усилительный тракт дефектоскопа. На индикаторном блоке последнего получают результат контроля З 137055 изделия по первому каналу, В это N транзисторных ключей, число котовремя контроль по всем остальным карых равно числу каналов контроля, N налам отсутствует, так как пьезоэлектроакустических преобразователей электрические преобразователи 6-7 и N импульсных трансформаторов, о тпрактически отключены от выхода генел и ч а ю щ и й с я тем, что, с ратора зондирующих импульсов дефектоцелью повышения стабильности работы скопа за счет больших индуктивных генератора! путем совмещения цепей сопротивлений вторичных обмоток имвозбуждения преобразователей в каждом пульсных трансформаторов 9-Ю на ра10 канале, распределитель импульсов выбочей частоте зондирующих импульсов,1 полнен из последовательно соединенАналогично описанному выше первому ных тактового генератора, выход кото1 каналу работают остальные каналы устрого предназначен для подключения ройства о к входу внешней синхронизации дефекJ5 тоскопа, двоичного счетчика и дешифратора, выходы которого служат выхоСовмещением цепей возбуждения дами распределителя импульсов, в кажпреобразователей в каждом канале дом канале транзисторный ключ соедостигается идентичность параметров динен параллельно с первичной обмот* возбуждаемых импульсов и повышается 20 кой импульсного трансформатора, втостабильность работы генератора. ричная обмотка которого соединена последовательно с электроакустичесФормула и з о б р е т е н и я ким преобразователем, свободные выводы вторичных обмоток импульсных Генератор зондирующих импульсов 25 трансформаторов каждого канала объедля ультразвукового многоканального динены и предназначены для подключедефектоскопа, содержащий распределиния к генераторно-приємному тракту тель импульсов, подключенные к выходефектоскопа. дам последнего управляющими входами Редактор А.Маковская Заказ 414/44 Составитель Г.Максимочкин Техред М.Ходанич Тираж 847 В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д.4/5 Корректор ЛоПилипенко Подписное Производственно-полиграфическое предприятие, г„Ужгород, ул.Проектная,4
