Пристрій для зварювання та рихтування карданних валів

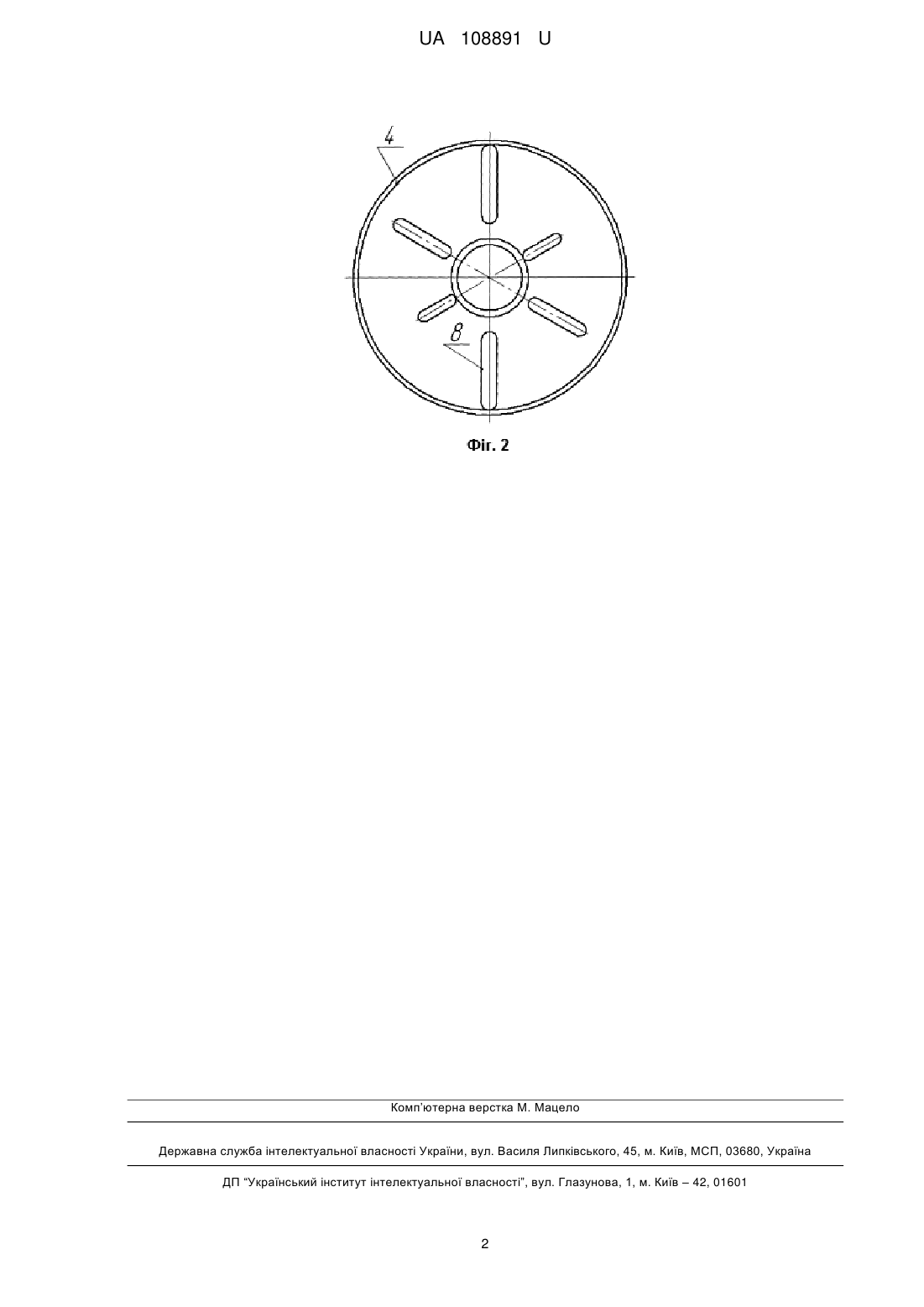

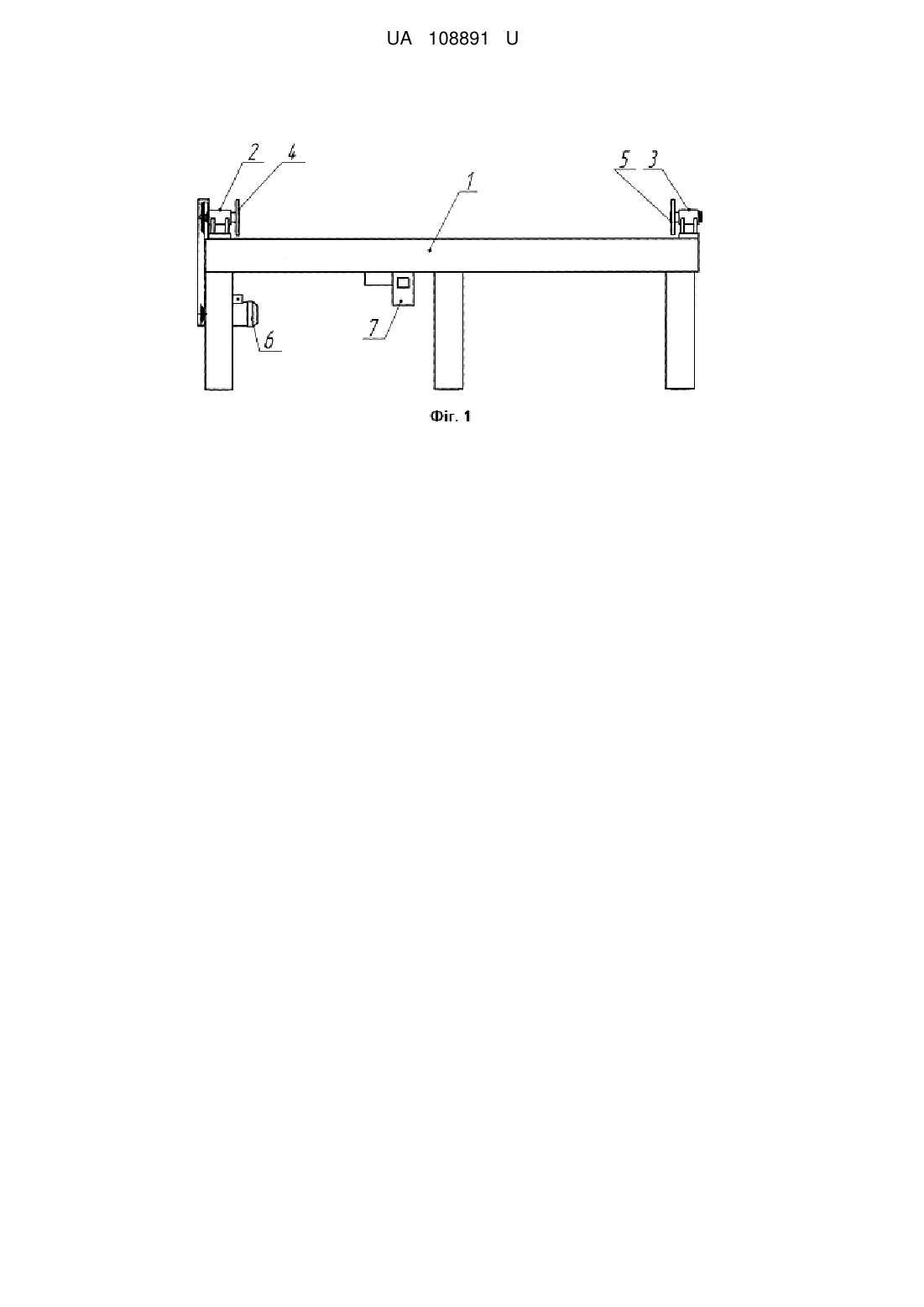

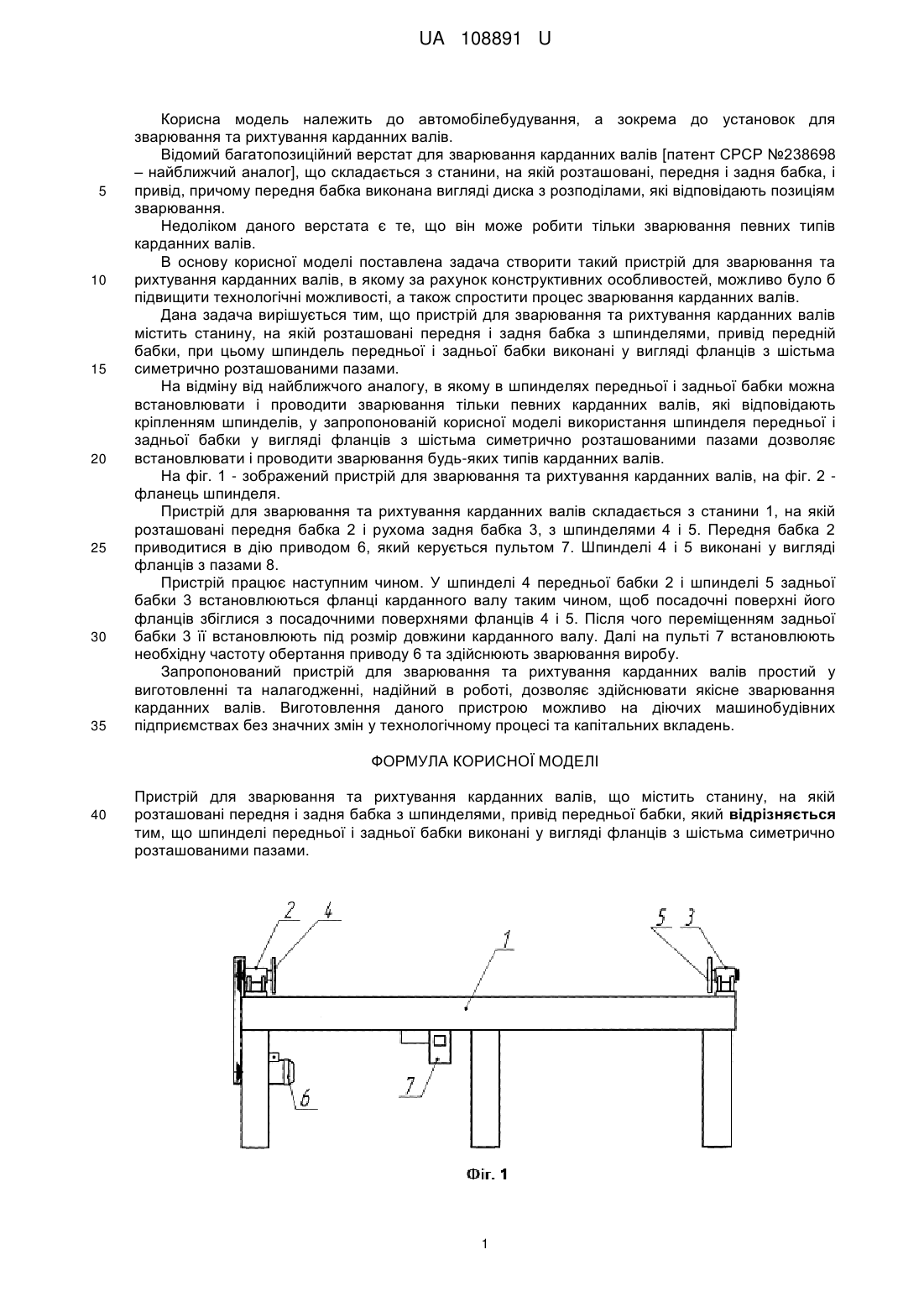

Реферат: Пристрій для зварювання та рихтування карданних валів містить станину, на якій розташовані передня і задня бабка з шпинделями. Шпинделі виконані у вигляді фланців з шістьма симетрично розташованими пазами. UA 108891 U (12) UA 108891 U UA 108891 U 5 10 15 20 25 30 35 Корисна модель належить до автомобілебудування, а зокрема до установок для зварювання та рихтування карданних валів. Відомий багатопозиційний верстат для зварювання карданних валів [патент СРСР №238698 – найближчий аналог], що складається з станини, на якій розташовані, передня і задня бабка, і привід, причому передня бабка виконана вигляді диска з розподілами, які відповідають позиціям зварювання. Недоліком даного верстата є те, що він може робити тільки зварювання певних типів карданних валів. В основу корисної моделі поставлена задача створити такий пристрій для зварювання та рихтування карданних валів, в якому за рахунок конструктивних особливостей, можливо було б підвищити технологічні можливості, а також спростити процес зварювання карданних валів. Дана задача вирішується тим, що пристрій для зварювання та рихтування карданних валів містить станину, на якій розташовані передня і задня бабка з шпинделями, привід передній бабки, при цьому шпиндель передньої і задньої бабки виконані у вигляді фланців з шістьма симетрично розташованими пазами. На відміну від найближчого аналогу, в якому в шпинделях передньої і задньої бабки можна встановлювати і проводити зварювання тільки певних карданних валів, які відповідають кріпленням шпинделів, у запропонованій корисної моделі використання шпинделя передньої і задньої бабки у вигляді фланців з шістьма симетрично розташованими пазами дозволяє встановлювати і проводити зварювання будь-яких типів карданних валів. На фіг. 1 - зображений пристрій для зварювання та рихтування карданних валів, на фіг. 2 фланець шпинделя. Пристрій для зварювання та рихтування карданних валів складається з станини 1, на якій розташовані передня бабка 2 і рухома задня бабка 3, з шпинделями 4 і 5. Передня бабка 2 приводитися в дію приводом 6, який керується пультом 7. Шпинделі 4 і 5 виконані у вигляді фланців з пазами 8. Пристрій працює наступним чином. У шпинделі 4 передньої бабки 2 і шпинделі 5 задньої бабки 3 встановлюються фланці карданного валу таким чином, щоб посадочні поверхні його фланців збіглися з посадочними поверхнями фланців 4 і 5. Після чого переміщенням задньої бабки 3 її встановлюють під розмір довжини карданного валу. Далі на пульті 7 встановлюють необхідну частоту обертання приводу 6 та здійснюють зварювання виробу. Запропонований пристрій для зварювання та рихтування карданних валів простий у виготовленні та налагодженні, надійний в роботі, дозволяє здійснювати якісне зварювання карданних валів. Виготовлення даного пристрою можливо на діючих машинобудівних підприємствах без значних змін у технологічному процесі та капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для зварювання та рихтування карданних валів, що містить станину, на якій розташовані передня і задня бабка з шпинделями, привід передньої бабки, який відрізняється тим, що шпинделі передньої і задньої бабки виконані у вигляді фланців з шістьма симетрично розташованими пазами. 1 UA 108891 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
