Установка для зварювання та рихтування карданних валів

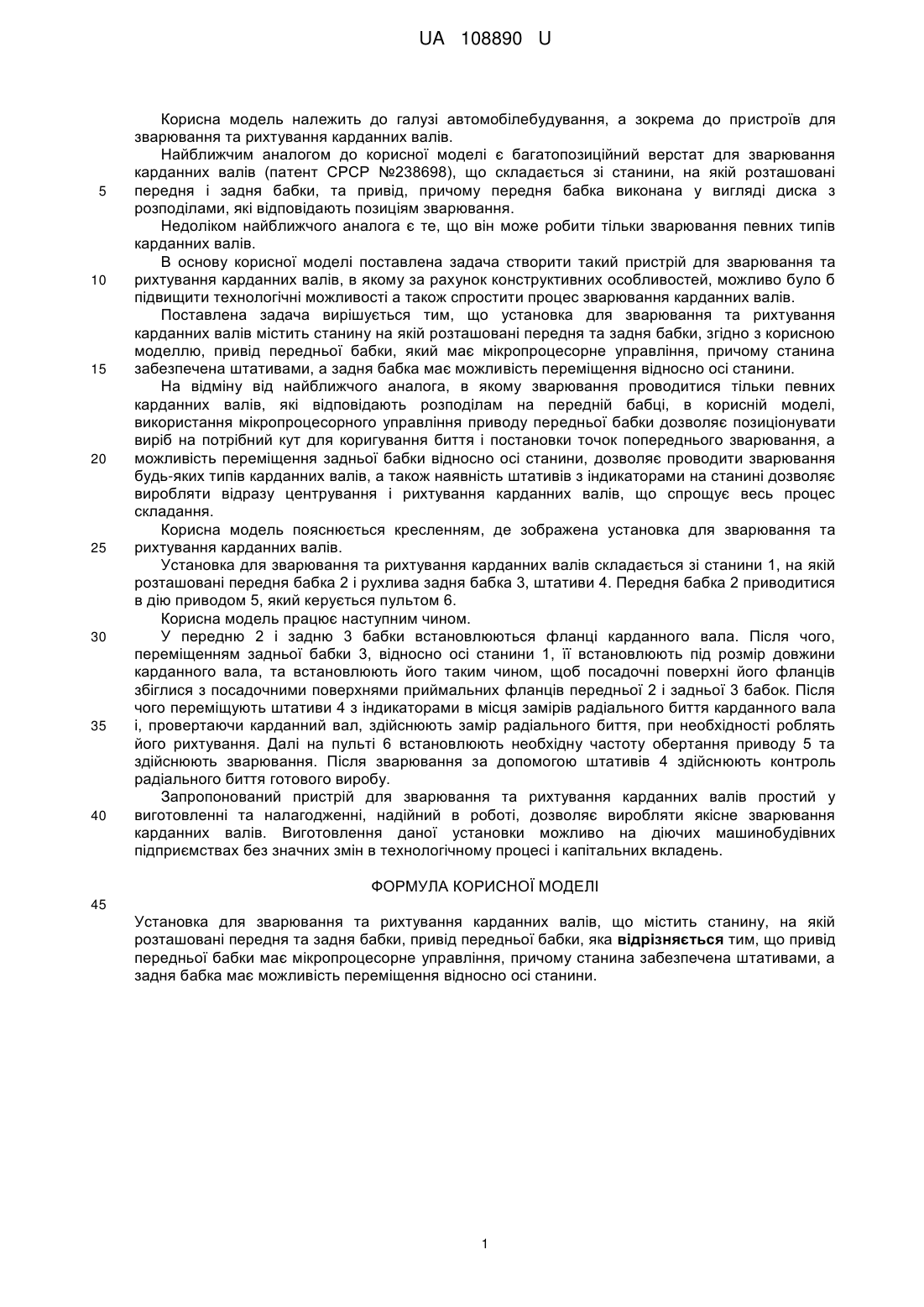

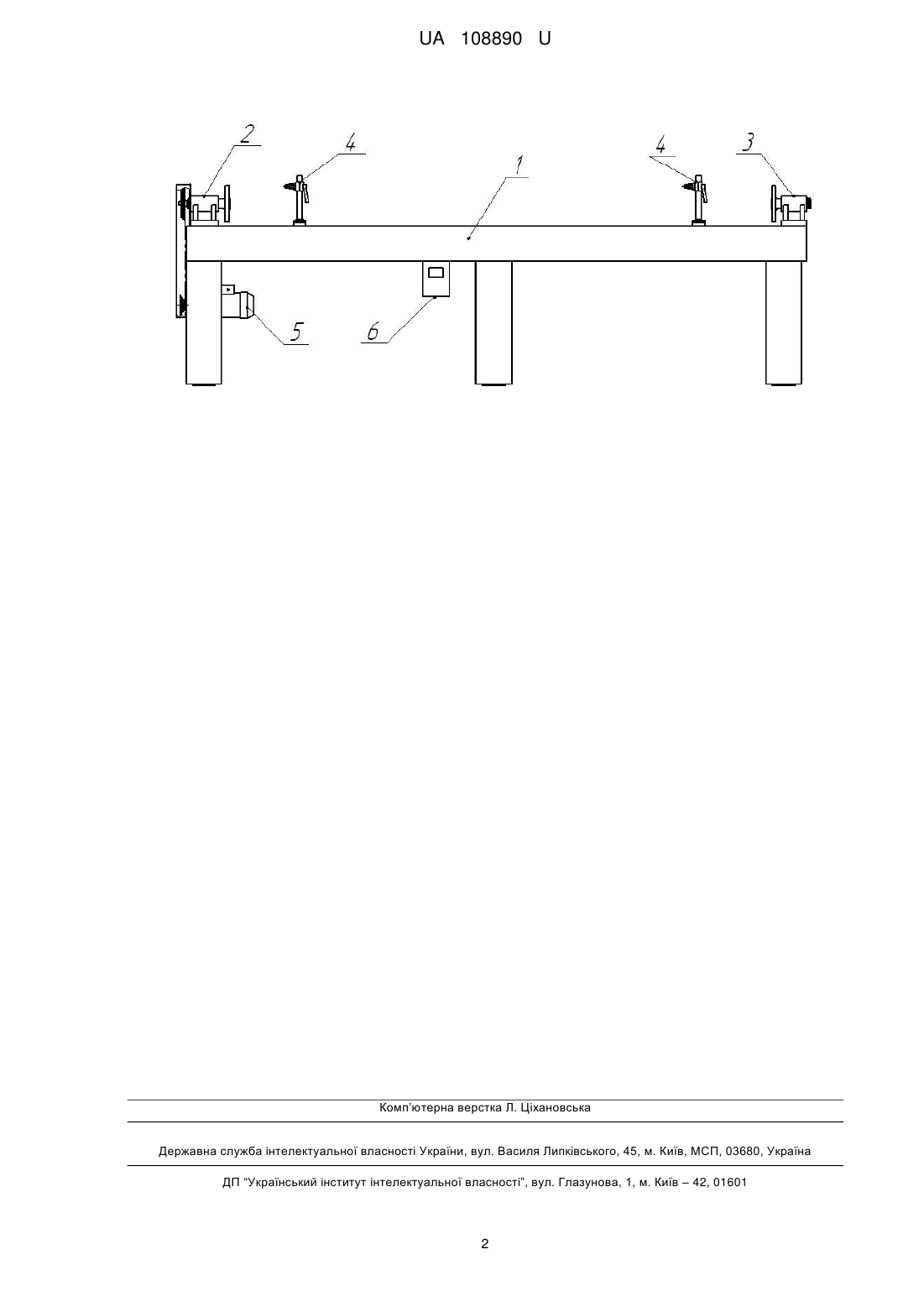

Реферат: Установка для зварювання та рихтування карданних валів містить станину, на якій розташовані передня та задня бабки, привід передньої бабки. Привід передньої бабки має мікропроцесорне управління. Станина забезпечена штативами, а задня бабка має можливість переміщення відносно осі станини. UA 108890 U (12) UA 108890 U UA 108890 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі автомобілебудування, а зокрема до пристроїв для зварювання та рихтування карданних валів. Найближчим аналогом до корисної моделі є багатопозиційний верстат для зварювання карданних валів (патент СРСР №238698), що складається зі станини, на якій розташовані передня і задня бабки, та привід, причому передня бабка виконана у вигляді диска з розподілами, які відповідають позиціям зварювання. Недоліком найближчого аналога є те, що він може робити тільки зварювання певних типів карданних валів. В основу корисної моделі поставлена задача створити такий пристрій для зварювання та рихтування карданних валів, в якому за рахунок конструктивних особливостей, можливо було б підвищити технологічні можливості а також спростити процес зварювання карданних валів. Поставлена задача вирішується тим, що установка для зварювання та рихтування карданних валів містить станину на якій розташовані передня та задня бабки, згідно з корисною моделлю, привід передньої бабки, який має мікропроцесорне управління, причому станина забезпечена штативами, а задня бабка має можливість переміщення відносно осі станини. На відміну від найближчого аналога, в якому зварювання проводитися тільки певних карданних валів, які відповідають розподілам на передній бабці, в корисній моделі, використання мікропроцесорного управління приводу передньої бабки дозволяє позиціонувати виріб на потрібний кут для коригування биття і постановки точок попереднього зварювання, а можливість переміщення задньої бабки відносно осі станини, дозволяє проводити зварювання будь-яких типів карданних валів, а також наявність штативів з індикаторами на станині дозволяє виробляти відразу центрування і рихтування карданних валів, що спрощує весь процес складання. Корисна модель пояснюється кресленням, де зображена установка для зварювання та рихтування карданних валів. Установка для зварювання та рихтування карданних валів складається зі станини 1, на якій розташовані передня бабка 2 і рухлива задня бабка 3, штативи 4. Передня бабка 2 приводитися в дію приводом 5, який керується пультом 6. Корисна модель працює наступним чином. У передню 2 і задню 3 бабки встановлюються фланці карданного вала. Після чого, переміщенням задньої бабки 3, відносно осі станини 1, її встановлюють під розмір довжини карданного вала, та встановлюють його таким чином, щоб посадочні поверхні його фланців збіглися з посадочними поверхнями приймальних фланців передньої 2 і задньої 3 бабок. Після чого переміщують штативи 4 з індикаторами в місця замірів радіального биття карданного вала і, провертаючи карданний вал, здійснюють замір радіального биття, при необхідності роблять його рихтування. Далі на пульті 6 встановлюють необхідну частоту обертання приводу 5 та здійснюють зварювання. Після зварювання за допомогою штативів 4 здійснюють контроль радіального биття готового виробу. Запропонований пристрій для зварювання та рихтування карданних валів простий у виготовленні та налагодженні, надійний в роботі, дозволяє виробляти якісне зварювання карданних валів. Виготовлення даної установки можливо на діючих машинобудівних підприємствах без значних змін в технологічному процесі і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Установка для зварювання та рихтування карданних валів, що містить станину, на якій розташовані передня та задня бабки, привід передньої бабки, яка відрізняється тим, що привід передньої бабки має мікропроцесорне управління, причому станина забезпечена штативами, а задня бабка має можливість переміщення відносно осі станини. 1 UA 108890 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
