Електроакустичний перетворювач

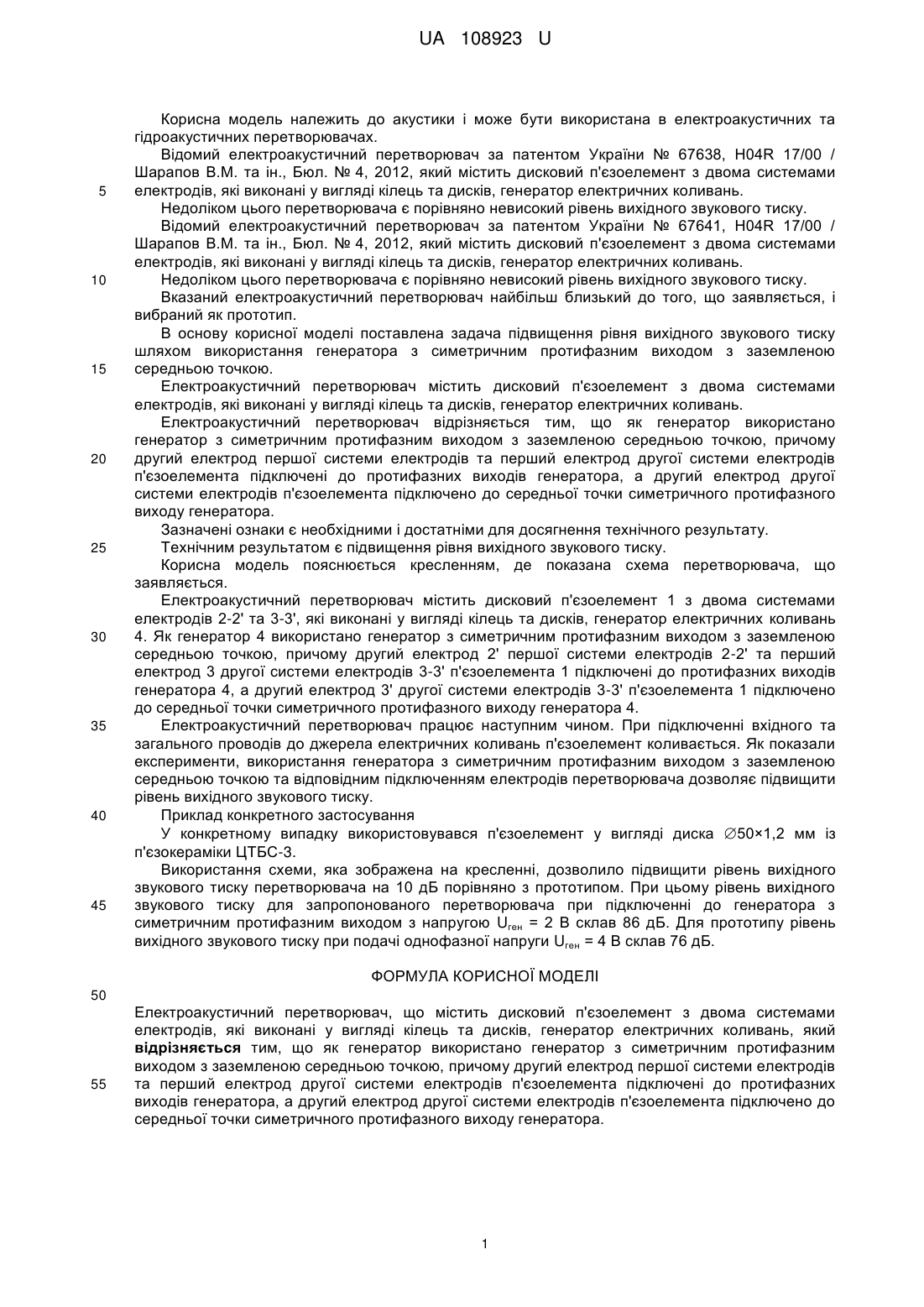

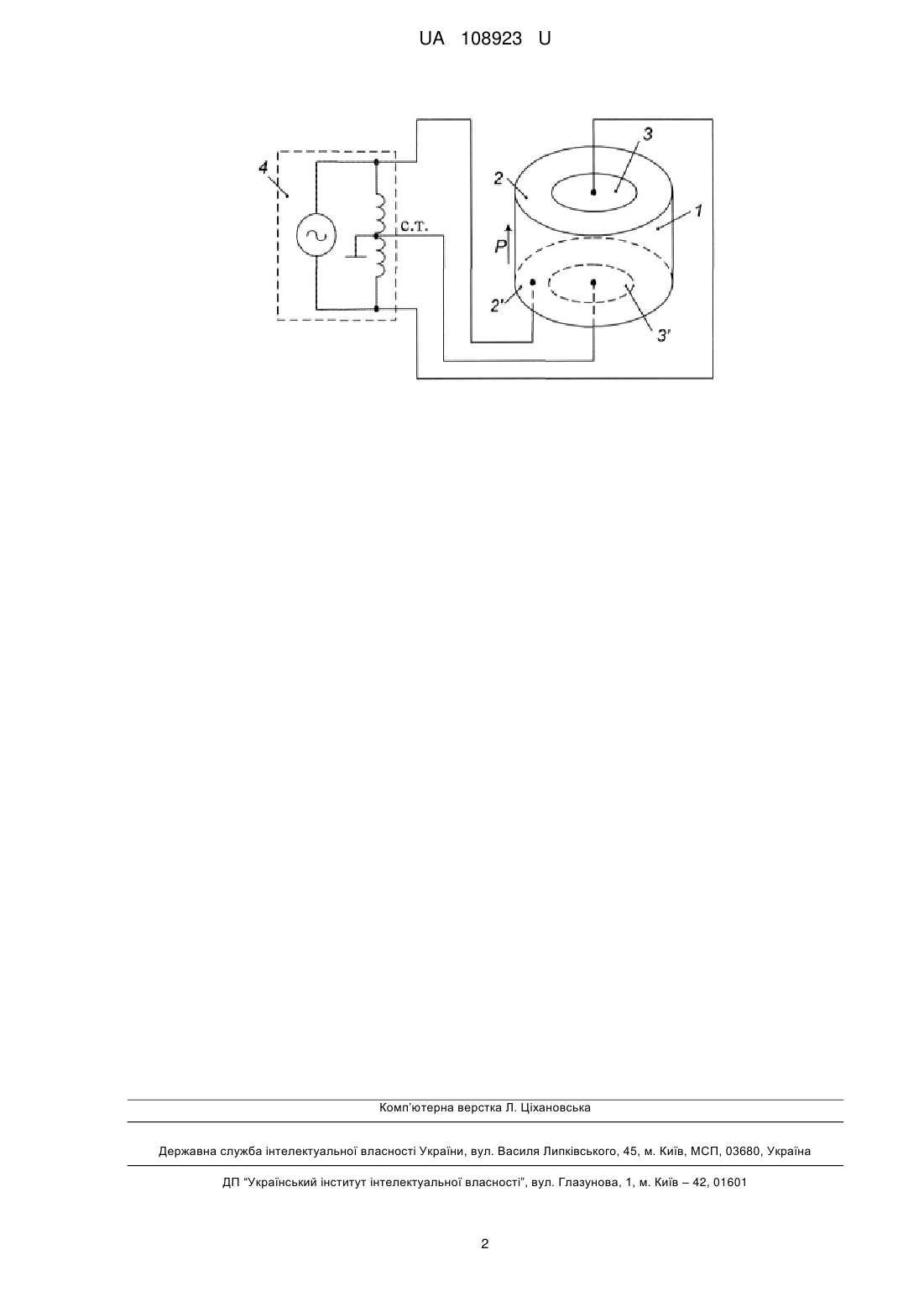

Реферат: Електроакустичний перетворювач, що містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань, причому як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому другий електрод першої системи електродів та перший електрод другої системи електродів п'єзоелемента підключені до протифазних виходів генератора, а другий електрод другої системи електродів п'єзоелемента підключено до середньої точки симетричного протифазного виходу генератора. UA 108923 U (12) UA 108923 U UA 108923 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом України № 67638, H04R 17/00 / Шарапов В.М. та ін., Бюл. № 4, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Відомий електроакустичний перетворювач за патентом України № 67641, H04R 17/00 / Шарапов В.М. та ін., Бюл. № 4, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного звукового тиску шляхом використання генератора з симетричним протифазним виходом з заземленою середньою точкою. Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань. Електроакустичний перетворювач відрізняється тим, що як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому другий електрод першої системи електродів та перший електрод другої системи електродів п'єзоелемента підключені до протифазних виходів генератора, а другий електрод другої системи електродів п'єзоелемента підключено до середньої точки симетричного протифазного виходу генератора. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного звукового тиску. Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить дисковий п'єзоелемент 1 з двома системами електродів 2-2' та 3-3', які виконані у вигляді кілець та дисків, генератор електричних коливань 4. Як генератор 4 використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому другий електрод 2' першої системи електродів 2-2' та перший електрод 3 другої системи електродів 3-3' п'єзоелемента 1 підключені до протифазних виходів генератора 4, а другий електрод 3' другої системи електродів 3-3' п'єзоелемента 1 підключено до середньої точки симетричного протифазного виходу генератора 4. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, використання генератора з симетричним протифазним виходом з заземленою середньою точкою та відповідним підключенням електродів перетворювача дозволяє підвищити рівень вихідного звукового тиску. Приклад конкретного застосування У конкретному випадку використовувався п'єзоелемент у вигляді диска 50×1,2 мм із п'єзокераміки ЦТБС-3. Використання схеми, яка зображена на кресленні, дозволило підвищити рівень вихідного звукового тиску перетворювача на 10 дБ порівняно з прототипом. При цьому рівень вихідного звукового тиску для запропонованого перетворювача при підключенні до генератора з симетричним протифазним виходом з напругою Uген = 2 В склав 86 дБ. Для прототипу рівень вихідного звукового тиску при подачі однофазної напруги Uген = 4 В склав 76 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Електроакустичний перетворювач, що містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань, який відрізняється тим, що як генератор використано генератор з симетричним протифазним виходом з заземленою середньою точкою, причому другий електрод першої системи електродів та перший електрод другої системи електродів п'єзоелемента підключені до протифазних виходів генератора, а другий електрод другої системи електродів п'єзоелемента підключено до середньої точки симетричного протифазного виходу генератора. 1 UA 108923 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
