Демпфер

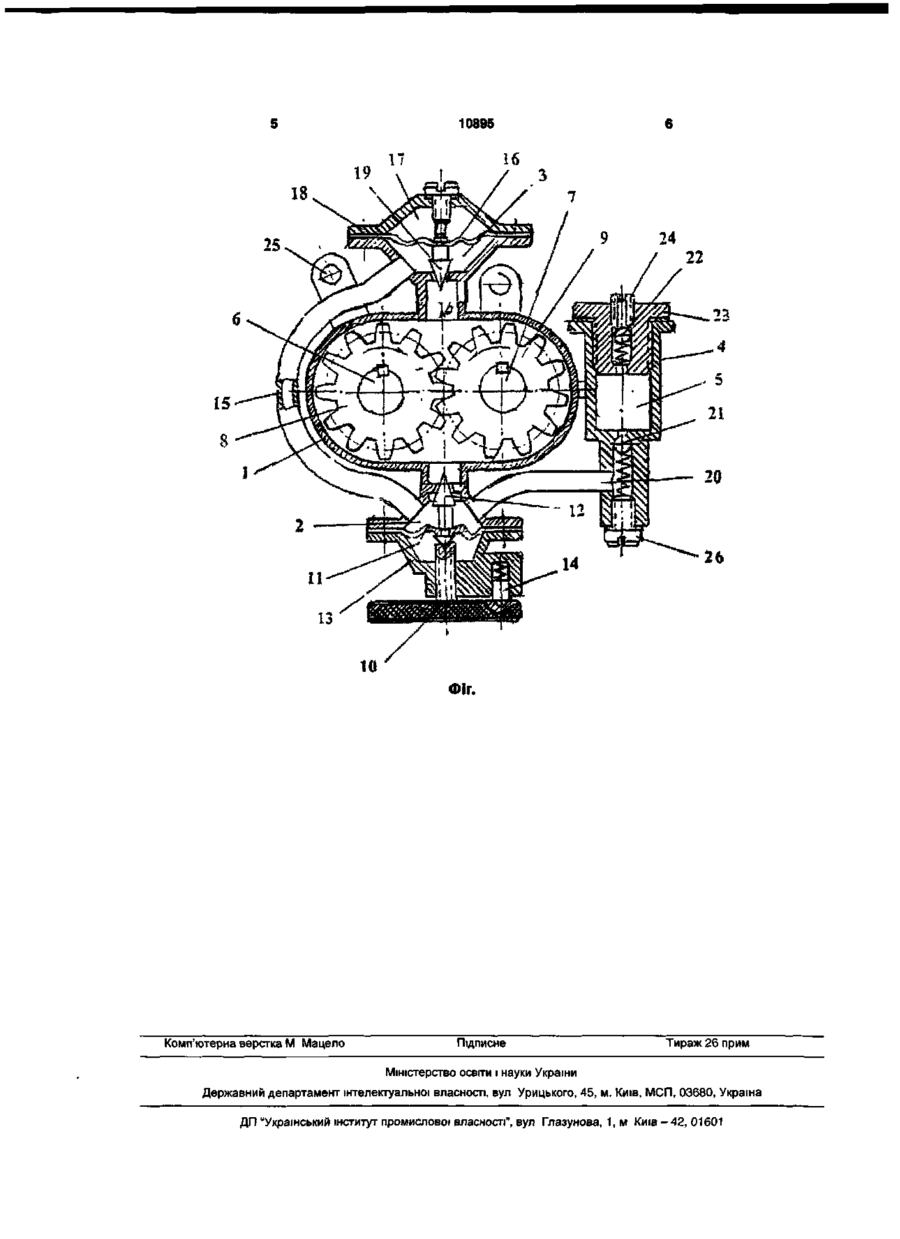

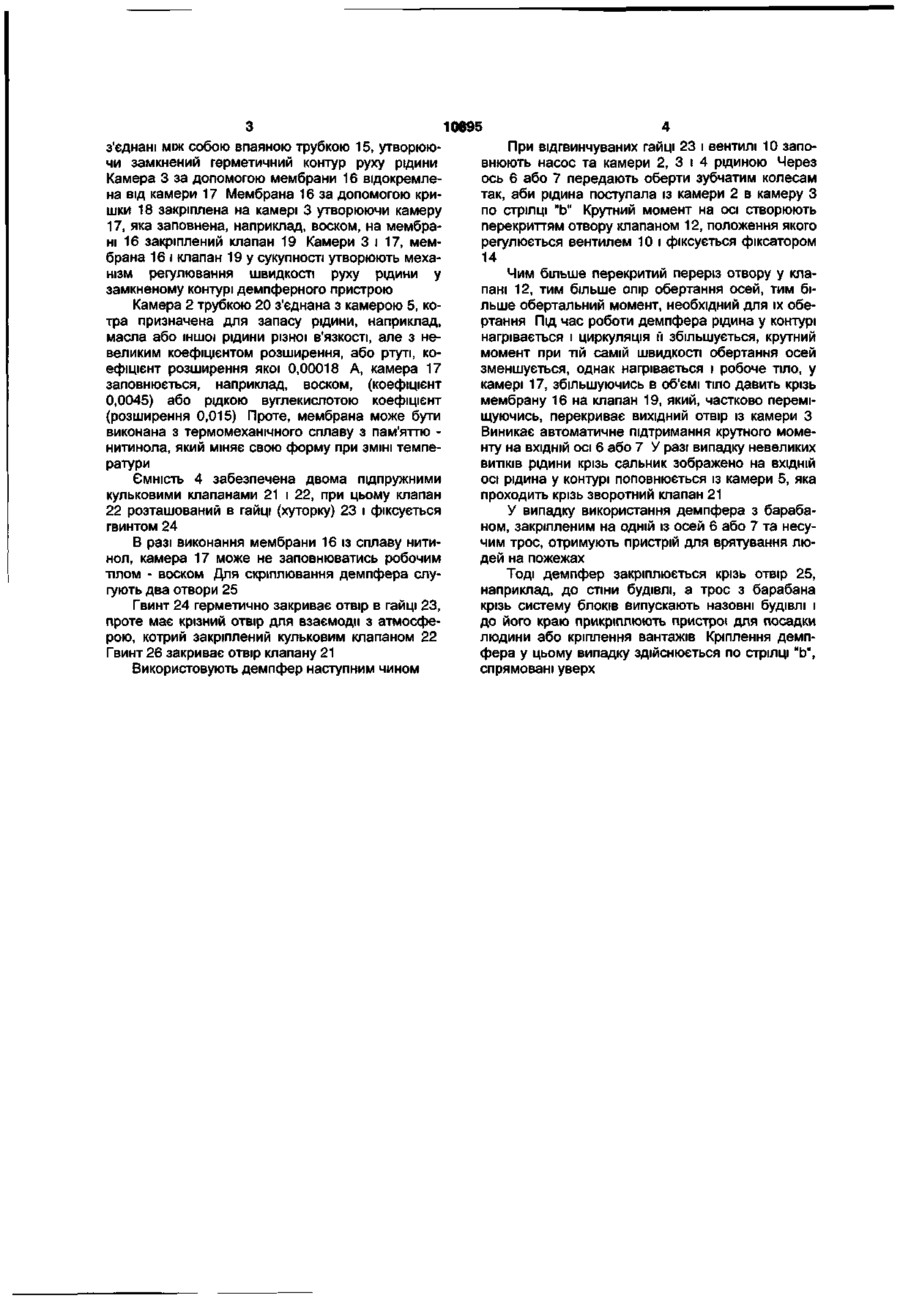

1. Демпфер, що виконаний у вигляді шестеренчастого насоса, вбудованого у замкнутий контур руху рідини, який відрізняється тим, що демпфер забезпечений регулюючим клапаном, який реагує на зміну температури рідини. 2. Демпфер за п. 1, який відрізняється тим, що забезпечений ємністю для поповнення контуру рідини. Демпфер відноситься до пристроїв, розрахованих до гасіння швидкості руху робочого органу або виконавчої ланки у машинних механізмах. Такі демпфіруючи пристрої широко відомі, до них відносяться, наприклад, автомобільні амортизатори до гасіння вібрації у ресорних підвісах, до них можна віднести амортизатор, відомий по авт. св. СРСР № 1573259 по кл. F16F 13/00 до недоліків цих амортизаторів відноситься незначний поступально-зворотний рух виконавчої ланки. До демпфіруючих пристроїв можна віднести і муфту ковзання, відому по авт. Св. СРСР № 233063 кл.21 й 40 УДК FO6d. Але, найближчими прототипами являється пристрої, відомі по заявці № 20031210951 від 03.12.2003 р. "Демпферні пристрої для переміщення вантажів", "Муфта ковзання", відома по заявці № 2031211013 від 04.12.2003 р. і особливо "Пристрій для переміщення вантажів" по заявці № 2031211578 від 15.12.2003 р., у цьому пристрої демпфіруючою ланкою являється шестеренчастий насос, вбудований у замкнений контур руху рідини, проте, усі згадані пристрої утримують загальний недолік - швидкість демпфірування не являється постійною у залежності від сили, прикладеної на ведучу ланку, а саме крутного моменту на вході. Завдання с утворення пропонованого демпфера полягало в тому, щоб ліквідувати цей недолік, тому що демпфер пропонується використовувати переважно в пристроях для врятування людей з високих споруд під час пожежі. У пропонованому демпфері (пристрої) шестеренчастий насос у контурі руху рідини взаємодіє на виході її руху с клапанним механізмом, регулюючим швид кість руху рідини в залежності від температурного режиму і підтримуючим постійну швидкість демпфірування незалежно від застосованого навантаження, досягається це тим, що клапанний механізм являє собою ємність, розподілену мембраною на дві камери, одна із котрих заповнена робочим тілом, наприклад воском, що піддається тепловому розширенню більше, ніж рідина у замкнутому контурі. На мембрані закріплений голчатий клапан, який регулює об'єм протікаючої у контурі рідини в залежності від її нагрівання під час роботи демпфера, завдяки чому підтримується постійність об'єму протікаючої рідини та постійність обертів осі насосу незалежно від величини крутного моменту, прикладеного на вході демпфера. Крім того, запропонована конструкція демпфера є досконалою в тому, що контур руху рідини, з'єднаний з ємністю поповнення рідини у разі витіку її через сальник на провідній осі насоса, а також тим, що вентиль, регулюючий об'єм протікаючої рідини, забезпечений мембраною, яка виключає витік рідини через вентиль. На Фіг. Зображений демпфер у розрізі. Демпфер, який складається із корпусу 1, камер 2, 3, а також ємності 4 з камерою 5. В корпусі на осях 6 і 7 закріплені зубчаті колеса 8 і 9. Осі 6 і 7 посаджені у корпусі вільно. Згадані деталі у сукупності являють собою гідравлічний насос. На вході насоса розташована камера 2, забезпечена вентилем 10, мембраною 11 і клапаном 12. Вентиль, розташований на кришці 13 і, взаємодіє з клапаном 12 через мембрану 11, завдяки чому, зберігається герметичність камери 2. Вентиль має при собі підпружний фіксатор 14. Камера 3 розташована на вихідному боці насоса. Камери 2 і З, ю О) 00 10895 з'єднані між собою впаяною трубкою 15, утворюючи замкнений герметичний контур руху рідини Камера 3 за допомогою мембрани 16 відокремлена від камери 17 Мембрана 16 за допомогою кришки 18 закріплена на камері 3 утворюючи камеру 17, яка заповнена, наприклад, воском, на мембрані 16 закріплений клапан 19 Камери 3 і 17, мембрана 16 і клапан 19 у сукупності утворюють механізм регулювання швидкості руху рідини у замкненому контурі демпферного пристрою Камера 2 трубкою 20 з'єднана з камерою 5, котра призначена для запасу рідини, наприклад, масла або іншої рідини різної в'язкості, але з невеликим коефіцієнтом розширення, або ртуті, коефіцієнт розширення якої 0,00018 А, камера 17 заповнюється, наприклад, воском, (коефіцієнт 0,0045) або рідкою вуглекислотою коефіцієнт (розширення 0,015) Проте, мембрана може бути виконана з термомеханічного сплаву з пам'яттю нитинола, який міняє свою форму при ЗМІНІ температури Ємність 4 забезпечена двома підпружними кульковими клапанами 21 і 22, при цьому клапан 22 розташований в гайці (хуторку) 23 і фіксується гвинтом 24 В разі виконання мембрани 16 із сплаву нитинол, камера 17 може не заповнюватись робочим тілом - воском Для скріплювання демпфера слугують два отвори 25 Гвинт 24 герметично закриває отвір в гайці 23, проте має крізний отвір для взаємодії з атмосферою, котрий закріплений кульковим клапаном 22 Гвинт 26 закриває отвір клапану 21 Використовують демпфер наступним чином При відгвинчуваних гайці 23 і вентилі 10 заповнюють насос та камери 2, 3 і 4 рідиною Через ось 6 або 7 передають оберти зубчатим колесам так, аби рідина поступала із камери 2 в камеру З по стрілці "Ь" Крутний момент на осі створюють перекриттям отвору клапаном 12, положення якого регулюється вентилем 10 і фіксується фіксатором 14 Чим більше перекритий переріз отвору у клапані 12, тим більше опір обертання осей, тим більше обертальний момент, необхідний для їх обертання Під час роботи демпфера рідина у контурі нагрівається і циркуляція її збільшується, крутний момент при тій самій швидкості обертання осей зменшується, однак нагрівається і робоче тіло, у камері 17, збільшуючись в об'ємі тіло давить крізь мембрану 16 на клапан 19, який, частково переміщуючись, перекриває вихідний отвір із камери З Виникає автоматичне підтримання крутного моменту на ВХІДНІЙ осі 6 або 7 У разі випадку невеликих ВИТІКІВ рідини крізь сальник зображено на ВХІДНІЙ ОСІ рідина у контурі поповнюється із камери 5, яка проходить крізь зворотний клапан 21 У випадку використання демпфера з барабаном, закріпленим на одній із осей 6 або 7 та несучим трос, отримують пристрій для врятування людей на пожежах Тоді демпфер закріплюється крізь отвір 25, наприклад, до стіни будівлі, а трос з барабана крізь систему блоків випускають назовні будівлі і до його краю прикріплюють пристрої для посадки людини або кріплення вантажів Кріплення демпфера у цьому випадку здійснюється по стрілці "Ь", спрямовані уверх 10895 18 9 2S 24 22 26 13 Фіг. Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
