Живильник пневмотранспортера зернистих матеріалів

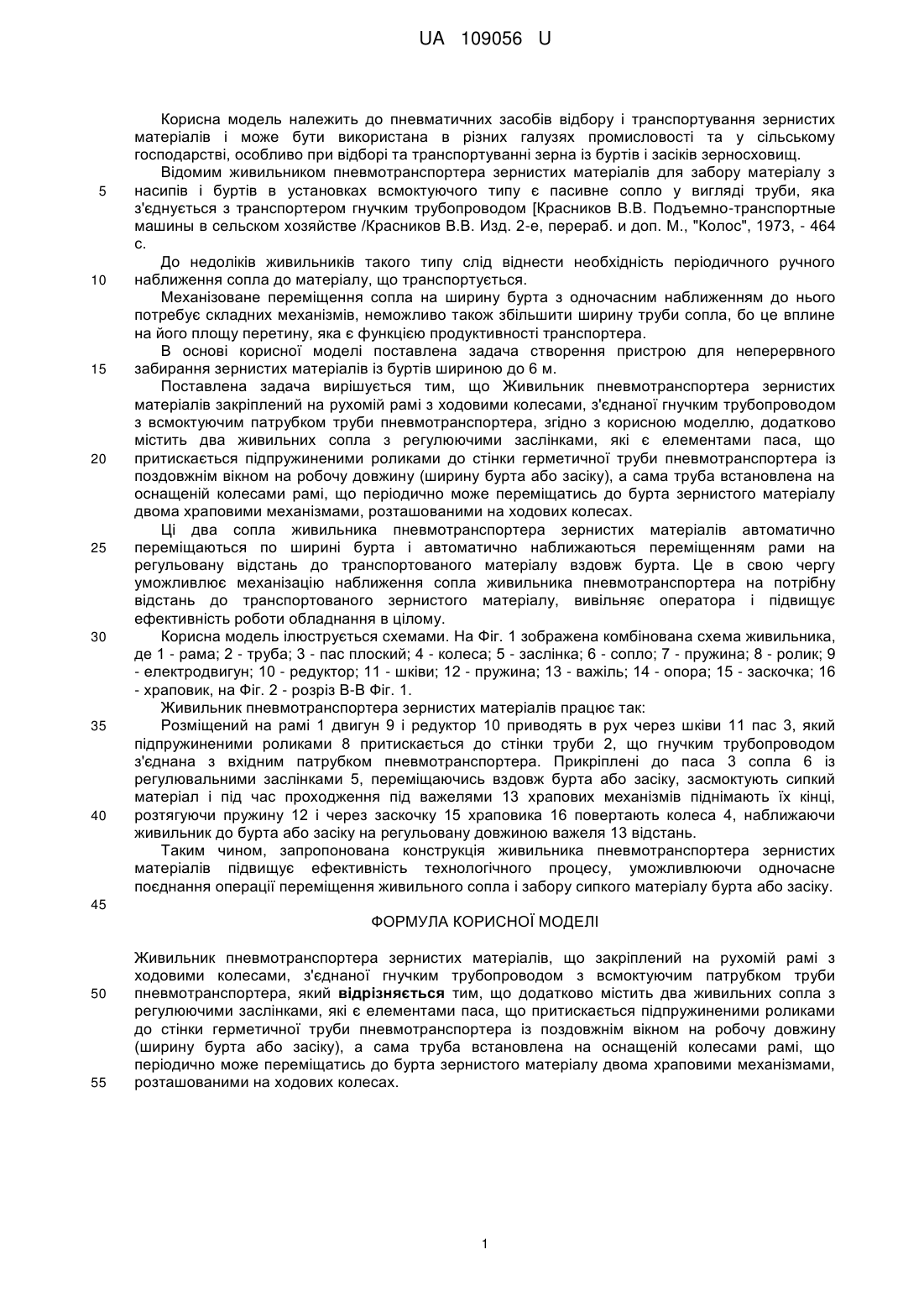

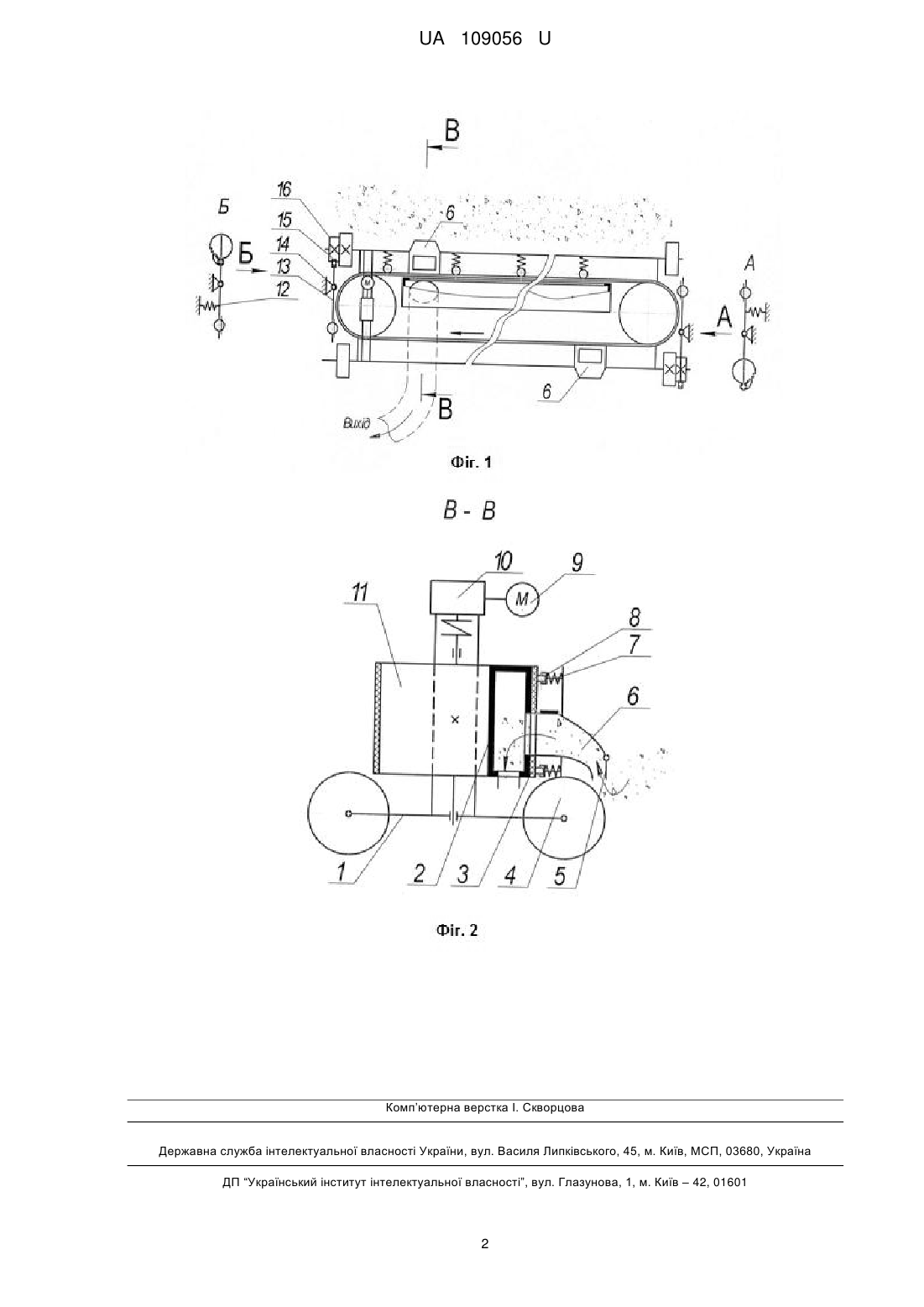

Реферат: Живильник пневмотранспортера зернистих матеріалів закріплений на рухомій рамі з ходовими колесами, з'єднаної гнучким трубопроводом з всмоктуючим патрубком труби пневмотранспортера. Крім цього, додатково містить два живильних сопла з регулюючими заслінками, які є елементами паса, що притискається підпружиненими роликами до стінки герметичної труби пневмотранспортера із поздовжнім вікном на робочу довжину (ширину бурта або засіку), а сама труба встановлена на оснащеній колесами рамі, що періодично може переміщатись до бурта зернистого матеріалу двома храповими механізмами, розташованими на ходових колесах. UA 109056 U (54) ЖИВИЛЬНИК ПНЕВМОТРАНСПОРТЕРА ЗЕРНИСТИХ МАТЕРІАЛІВ UA 109056 U UA 109056 U 5 10 15 20 25 30 35 40 Корисна модель належить до пневматичних засобів відбору і транспортування зернистих матеріалів і може бути використана в різних галузях промисловості та у сільському господарстві, особливо при відборі та транспортуванні зерна із буртів і засіків зерносховищ. Відомим живильником пневмотранспортера зернистих матеріалів для забору матеріалу з насипів і буртів в установках всмоктуючого типу є пасивне сопло у вигляді труби, яка з'єднується з транспортером гнучким трубопроводом [Красников В.В. Подъемно-транспортные машины в сельском хозяйстве /Красников В.В. Изд. 2-е, перераб. и доп. М., "Колос", 1973, - 464 с. До недоліків живильників такого типу слід віднести необхідність періодичного ручного наближення сопла до матеріалу, що транспортується. Механізоване переміщення сопла на ширину бурта з одночасним наближенням до нього потребує складних механізмів, неможливо також збільшити ширину труби сопла, бо це вплине на його площу перетину, яка є функцією продуктивності транспортера. В основі корисної моделі поставлена задача створення пристрою для неперервного забирання зернистих матеріалів із буртів шириною до 6 м. Поставлена задача вирішується тим, що Живильник пневмотранспортера зернистих матеріалів закріплений на рухомій рамі з ходовими колесами, з'єднаної гнучким трубопроводом з всмоктуючим патрубком труби пневмотранспортера, згідно з корисною моделлю, додатково містить два живильних сопла з регулюючими заслінками, які є елементами паса, що притискається підпружиненими роликами до стінки герметичної труби пневмотранспортера із поздовжнім вікном на робочу довжину (ширину бурта або засіку), а сама труба встановлена на оснащеній колесами рамі, що періодично може переміщатись до бурта зернистого матеріалу двома храповими механізмами, розташованими на ходових колесах. Ці два сопла живильника пневмотранспортера зернистих матеріалів автоматично переміщаються по ширині бурта і автоматично наближаються переміщенням рами на регульовану відстань до транспортованого матеріалу вздовж бурта. Це в свою чергу уможливлює механізацію наближення сопла живильника пневмотранспортера на потрібну відстань до транспортованого зернистого матеріалу, вивільняє оператора і підвищує ефективність роботи обладнання в цілому. Корисна модель ілюструється схемами. На Фіг. 1 зображена комбінована схема живильника, де 1 - рама; 2 - труба; 3 - пас плоский; 4 - колеса; 5 - заслінка; 6 - сопло; 7 - пружина; 8 - ролик; 9 - електродвигун; 10 - редуктор; 11 - шківи; 12 - пружина; 13 - важіль; 14 - опора; 15 - заскочка; 16 - храповик, на Фіг. 2 - розріз В-В Фіг. 1. Живильник пневмотранспортера зернистих матеріалів працює так: Розміщений на рамі 1 двигун 9 і редуктор 10 приводять в рух через шківи 11 пас 3, який підпружиненими роликами 8 притискається до стінки труби 2, що гнучким трубопроводом з'єднана з вхідним патрубком пневмотранспортера. Прикріплені до паса 3 сопла 6 із регулювальними заслінками 5, переміщаючись вздовж бурта або засіку, засмоктують сипкий матеріал і під час проходження під важелями 13 храпових механізмів піднімають їх кінці, розтягуючи пружину 12 і через заскочку 15 храповика 16 повертають колеса 4, наближаючи живильник до бурта або засіку на регульовану довжиною важеля 13 відстань. Таким чином, запропонована конструкція живильника пневмотранспортера зернистих матеріалів підвищує ефективність технологічного процесу, уможливлюючи одночасне поєднання операції переміщення живильного сопла і забору сипкого матеріалу бурта або засіку. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Живильник пневмотранспортера зернистих матеріалів, що закріплений на рухомій рамі з ходовими колесами, з'єднаної гнучким трубопроводом з всмоктуючим патрубком труби пневмотранспортера, який відрізняється тим, що додатково містить два живильних сопла з регулюючими заслінками, які є елементами паса, що притискається підпружиненими роликами до стінки герметичної труби пневмотранспортера із поздовжнім вікном на робочу довжину (ширину бурта або засіку), а сама труба встановлена на оснащеній колесами рамі, що періодично може переміщатись до бурта зернистого матеріалу двома храповими механізмами, розташованими на ходових колесах. 1 UA 109056 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
