Дозатор зернистих матеріалів

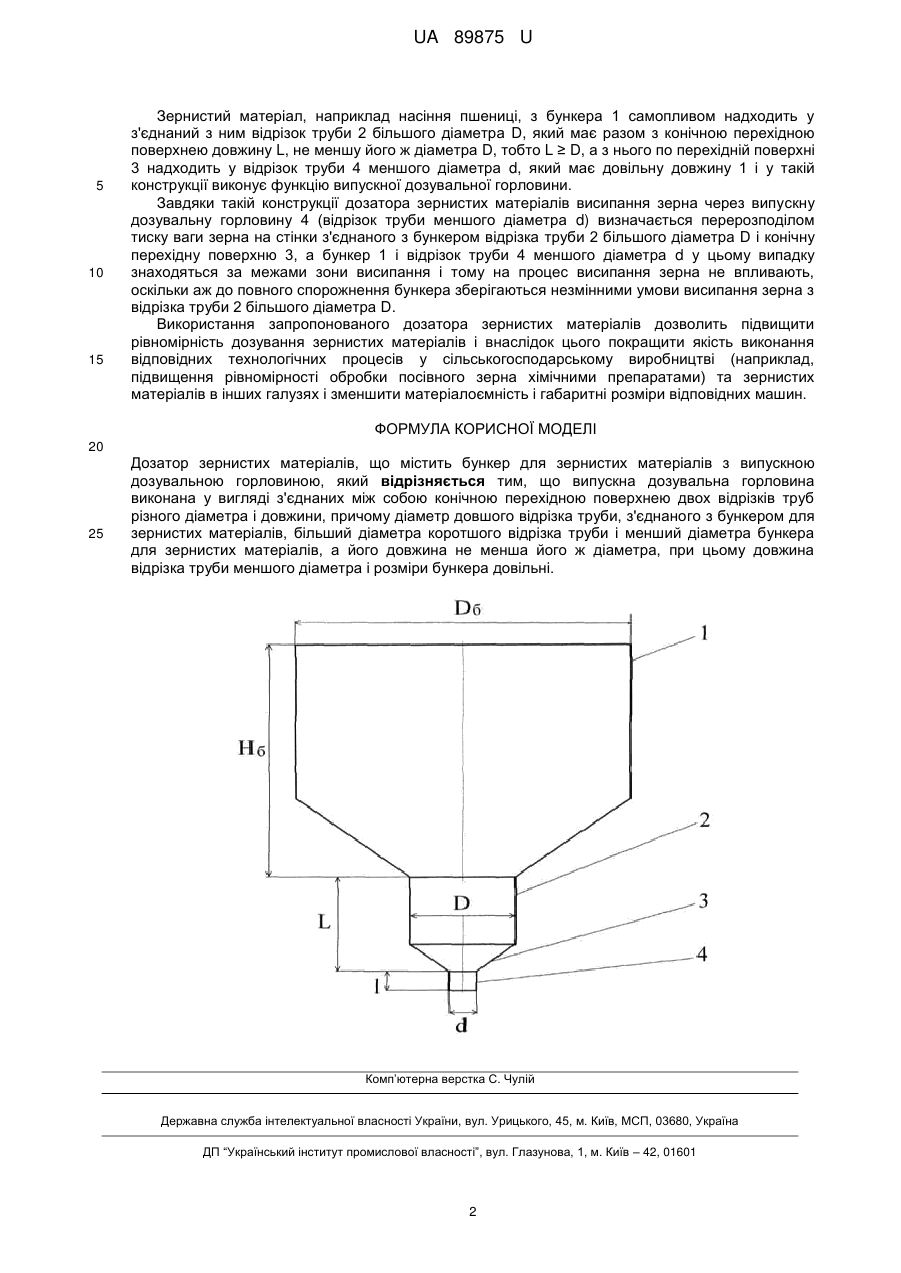

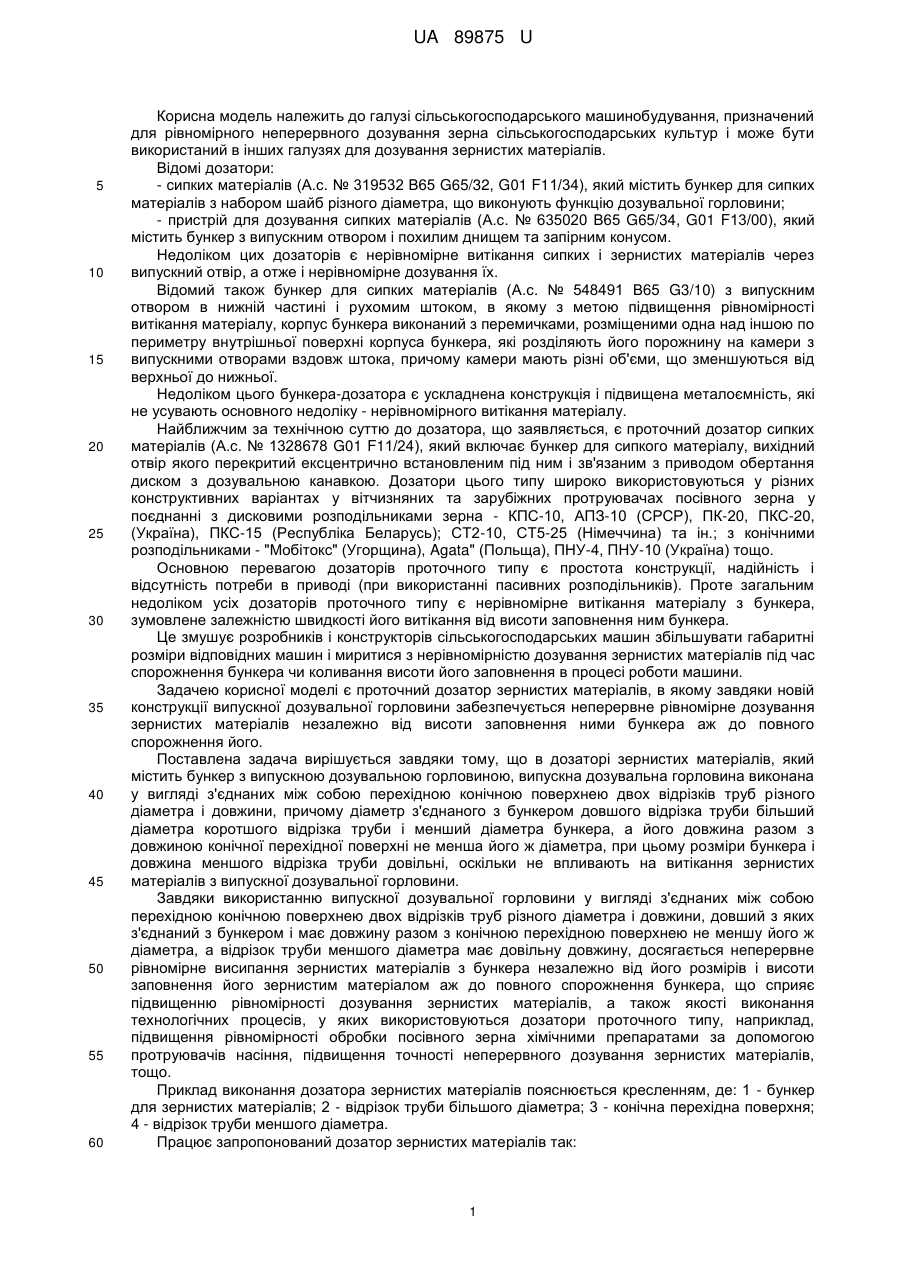

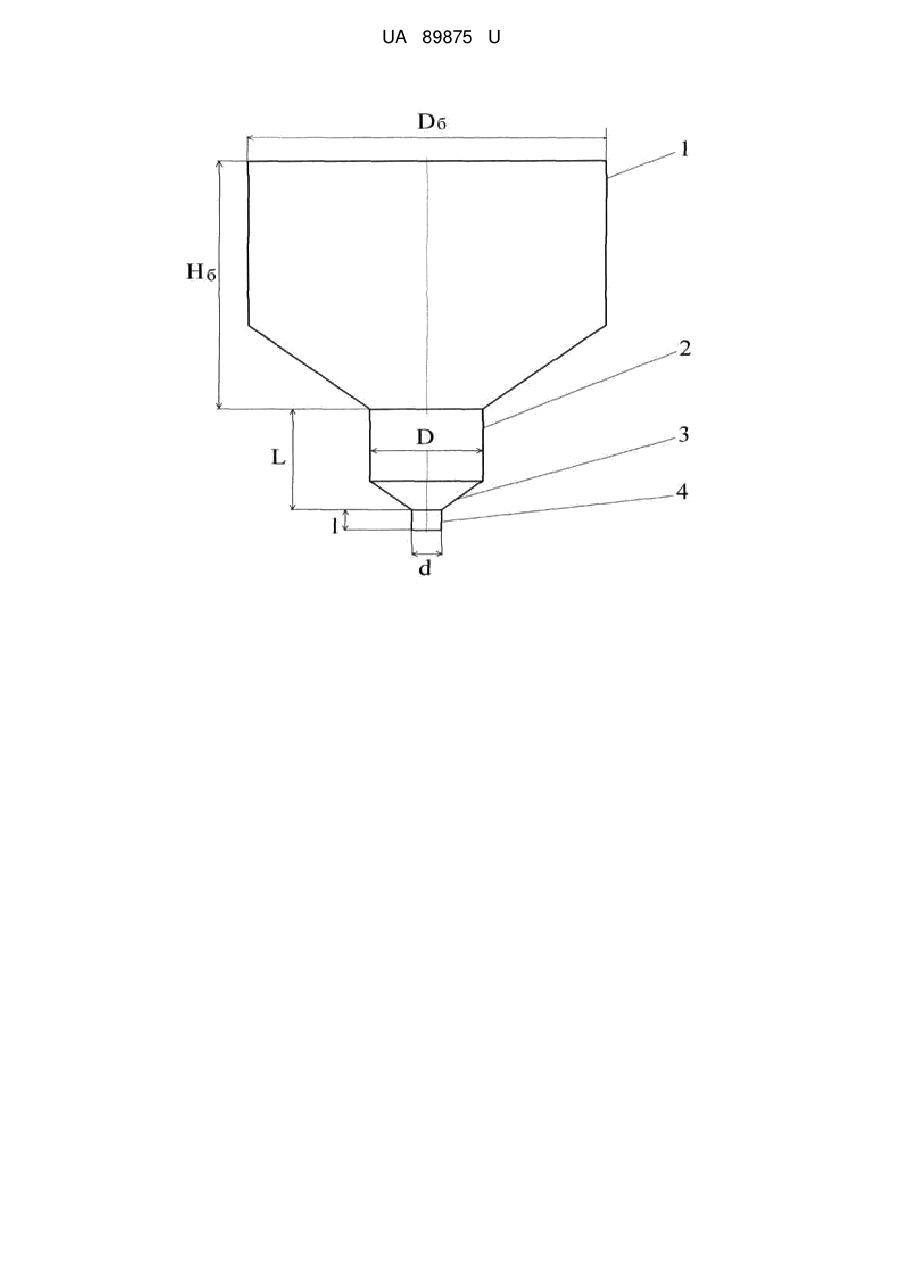

Реферат: Дозатор зернистих матеріалів містить бункер для зернистих матеріалів з випускною дозувальною горловиною, яка виконана у вигляді з'єднаних між собою конічною перехідною поверхнею двох відрізків труб різного діаметра і довжини. Діаметр довшого відрізка труби, з'єднаного з бункером для зернистих матеріалів, більший діаметра коротшого відрізка труби і менший діаметра бункера для зернистих матеріалів, а його довжина не менша його ж діаметра. Довжина відрізка труби меншого діаметра і розміри бункера довільні. UA 89875 U (12) UA 89875 U UA 89875 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, призначений для рівномірного неперервного дозування зерна сільськогосподарських культур і може бути використаний в інших галузях для дозування зернистих матеріалів. Відомі дозатори: - сипких матеріалів (А.с. № 319532 В65 G65/32, G01 F11/34), який містить бункер для сипких матеріалів з набором шайб різного діаметра, що виконують функцію дозувальної горловини; - пристрій для дозування сипких матеріалів (А.с. № 635020 В65 G65/34, G01 F13/00), який містить бункер з випускним отвором і похилим днищем та запірним конусом. Недоліком цих дозаторів є нерівномірне витікання сипких і зернистих матеріалів через випускний отвір, а отже і нерівномірне дозування їх. Відомий також бункер для сипких матеріалів (А.с. № 548491 В65 G3/10) з випускним отвором в нижній частині і рухомим штоком, в якому з метою підвищення рівномірності витікання матеріалу, корпус бункера виконаний з перемичками, розміщеними одна над іншою по периметру внутрішньої поверхні корпуса бункера, які розділяють його порожнину на камери з випускними отворами вздовж штока, причому камери мають різні об'єми, що зменшуються від верхньої до нижньої. Недоліком цього бункера-дозатора є ускладнена конструкція і підвищена металоємність, які не усувають основного недоліку - нерівномірного витікання матеріалу. Найближчим за технічною суттю до дозатора, що заявляється, є проточний дозатор сипких матеріалів (А.с. № 1328678 G01 F11/24), який включає бункер для сипкого матеріалу, вихідний отвір якого перекритий ексцентрично встановленим під ним і зв'язаним з приводом обертання диском з дозувальною канавкою. Дозатори цього типу широко використовуються у різних конструктивних варіантах у вітчизняних та зарубіжних протруювачах посівного зерна у поєднанні з дисковими розподільниками зерна - КПС-10, АПЗ-10 (СРСР), ПК-20, ПКС-20, (Україна), ПКС-15 (Республіка Беларусь); СТ2-10, СТ5-25 (Німеччина) та ін.; з конічними розподільниками - "Мобітокс" (Угорщина), Agata" (Польща), ПНУ-4, ПНУ-10 (Україна) тощо. Основною перевагою дозаторів проточного типу є простота конструкції, надійність і відсутність потреби в приводі (при використанні пасивних розподільників). Проте загальним недоліком усіх дозаторів проточного типу є нерівномірне витікання матеріалу з бункера, зумовлене залежністю швидкості його витікання від висоти заповнення ним бункера. Це змушує розробників і конструкторів сільськогосподарських машин збільшувати габаритні розміри відповідних машин і миритися з нерівномірністю дозування зернистих матеріалів під час спорожнення бункера чи коливання висоти його заповнення в процесі роботи машини. Задачею корисної моделі є проточний дозатор зернистих матеріалів, в якому завдяки новій конструкції випускної дозувальної горловини забезпечується неперервне рівномірне дозування зернистих матеріалів незалежно від висоти заповнення ними бункера аж до повного спорожнення його. Поставлена задача вирішується завдяки тому, що в дозаторі зернистих матеріалів, який містить бункер з випускною дозувальною горловиною, випускна дозувальна горловина виконана у вигляді з'єднаних між собою перехідною конічною поверхнею двох відрізків труб різного діаметра і довжини, причому діаметр з'єднаного з бункером довшого відрізка труби більший діаметра коротшого відрізка труби і менший діаметра бункера, а його довжина разом з довжиною конічної перехідної поверхні не менша його ж діаметра, при цьому розміри бункера і довжина меншого відрізка труби довільні, оскільки не впливають на витікання зернистих матеріалів з випускної дозувальної горловини. Завдяки використанню випускної дозувальної горловини у вигляді з'єднаних між собою перехідною конічною поверхнею двох відрізків труб різного діаметра і довжини, довший з яких з'єднаний з бункером і має довжину разом з конічною перехідною поверхнею не меншу його ж діаметра, а відрізок труби меншого діаметра має довільну довжину, досягається неперервне рівномірне висипання зернистих матеріалів з бункера незалежно від його розмірів і висоти заповнення його зернистим матеріалом аж до повного спорожнення бункера, що сприяє підвищенню рівномірності дозування зернистих матеріалів, а також якості виконання технологічних процесів, у яких використовуються дозатори проточного типу, наприклад, підвищення рівномірності обробки посівного зерна хімічними препаратами за допомогою протруювачів насіння, підвищення точності неперервного дозування зернистих матеріалів, тощо. Приклад виконання дозатора зернистих матеріалів пояснюється кресленням, де: 1 - бункер для зернистих матеріалів; 2 - відрізок труби більшого діаметра; 3 - конічна перехідна поверхня; 4 - відрізок труби меншого діаметра. Працює запропонований дозатор зернистих матеріалів так: 1 UA 89875 U 5 10 15 Зернистий матеріал, наприклад насіння пшениці, з бункера 1 самопливом надходить у з'єднаний з ним відрізок труби 2 більшого діаметра D, який має разом з конічною перехідною поверхнею довжину L, не меншу його ж діаметра D, тобто L ≥ D, а з нього по перехідній поверхні 3 надходить у відрізок труби 4 меншого діаметра d, який має довільну довжину 1 і у такій конструкції виконує функцію випускної дозувальної горловини. Завдяки такій конструкції дозатора зернистих матеріалів висипання зерна через випускну дозувальну горловину 4 (відрізок труби меншого діаметра d) визначається перерозподілом тиску ваги зерна на стінки з'єднаного з бункером відрізка труби 2 більшого діаметра D і конічну перехідну поверхню 3, а бункер 1 і відрізок труби 4 меншого діаметра d у цьому випадку знаходяться за межами зони висипання і тому на процес висипання зерна не впливають, оскільки аж до повного спорожнення бункера зберігаються незмінними умови висипання зерна з відрізка труби 2 більшого діаметра D. Використання запропонованого дозатора зернистих матеріалів дозволить підвищити рівномірність дозування зернистих матеріалів і внаслідок цього покращити якість виконання відповідних технологічних процесів у сільськогосподарському виробництві (наприклад, підвищення рівномірності обробки посівного зерна хімічними препаратами) та зернистих матеріалів в інших галузях і зменшити матеріалоємність і габаритні розміри відповідних машин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Дозатор зернистих матеріалів, що містить бункер для зернистих матеріалів з випускною дозувальною горловиною, який відрізняється тим, що випускна дозувальна горловина виконана у вигляді з'єднаних між собою конічною перехідною поверхнею двох відрізків труб різного діаметра і довжини, причому діаметр довшого відрізка труби, з'єднаного з бункером для зернистих матеріалів, більший діаметра коротшого відрізка труби і менший діаметра бункера для зернистих матеріалів, а його довжина не менша його ж діаметра, при цьому довжина відрізка труби меншого діаметра і розміри бункера довільні. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
