Вібраційна борона

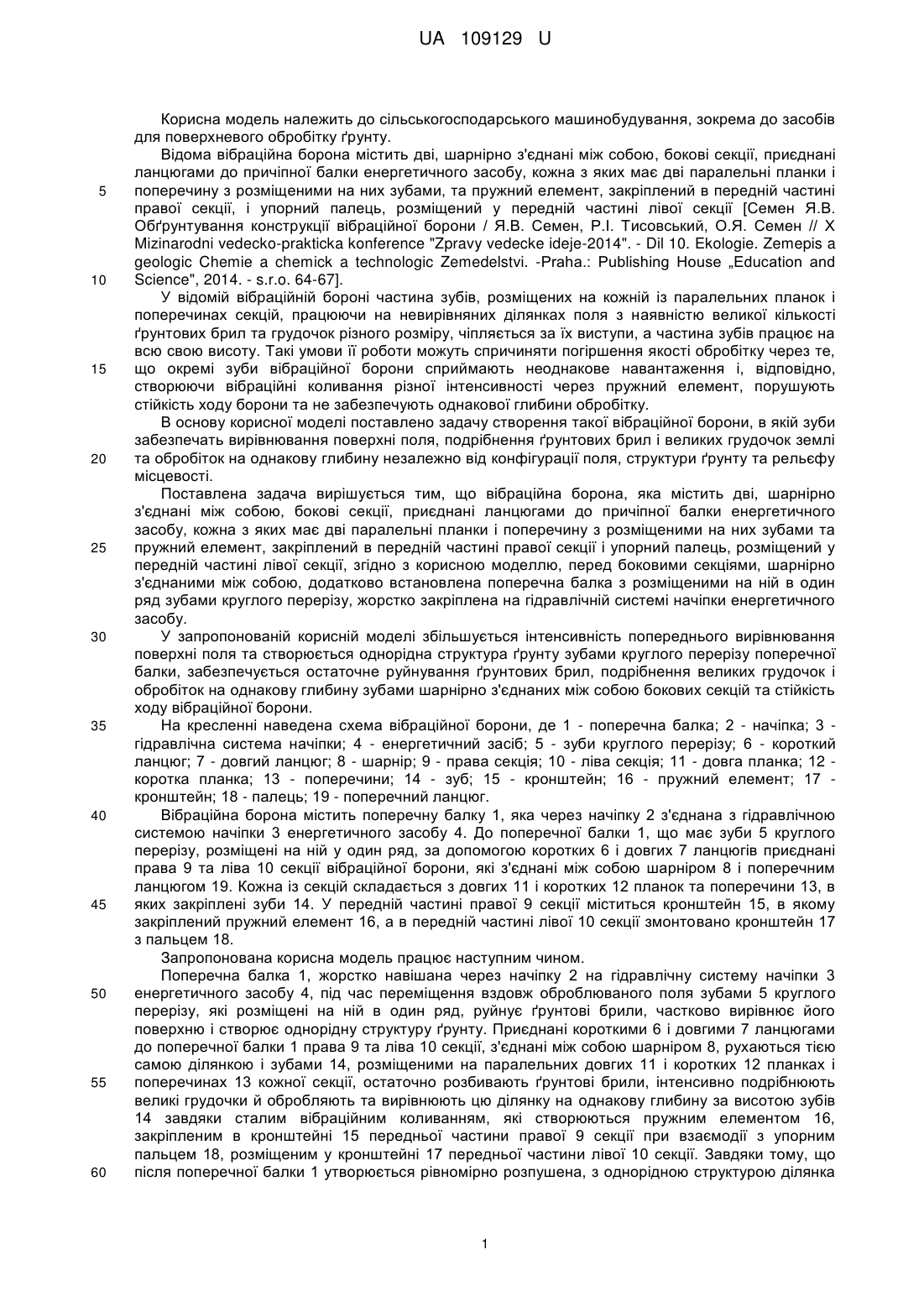

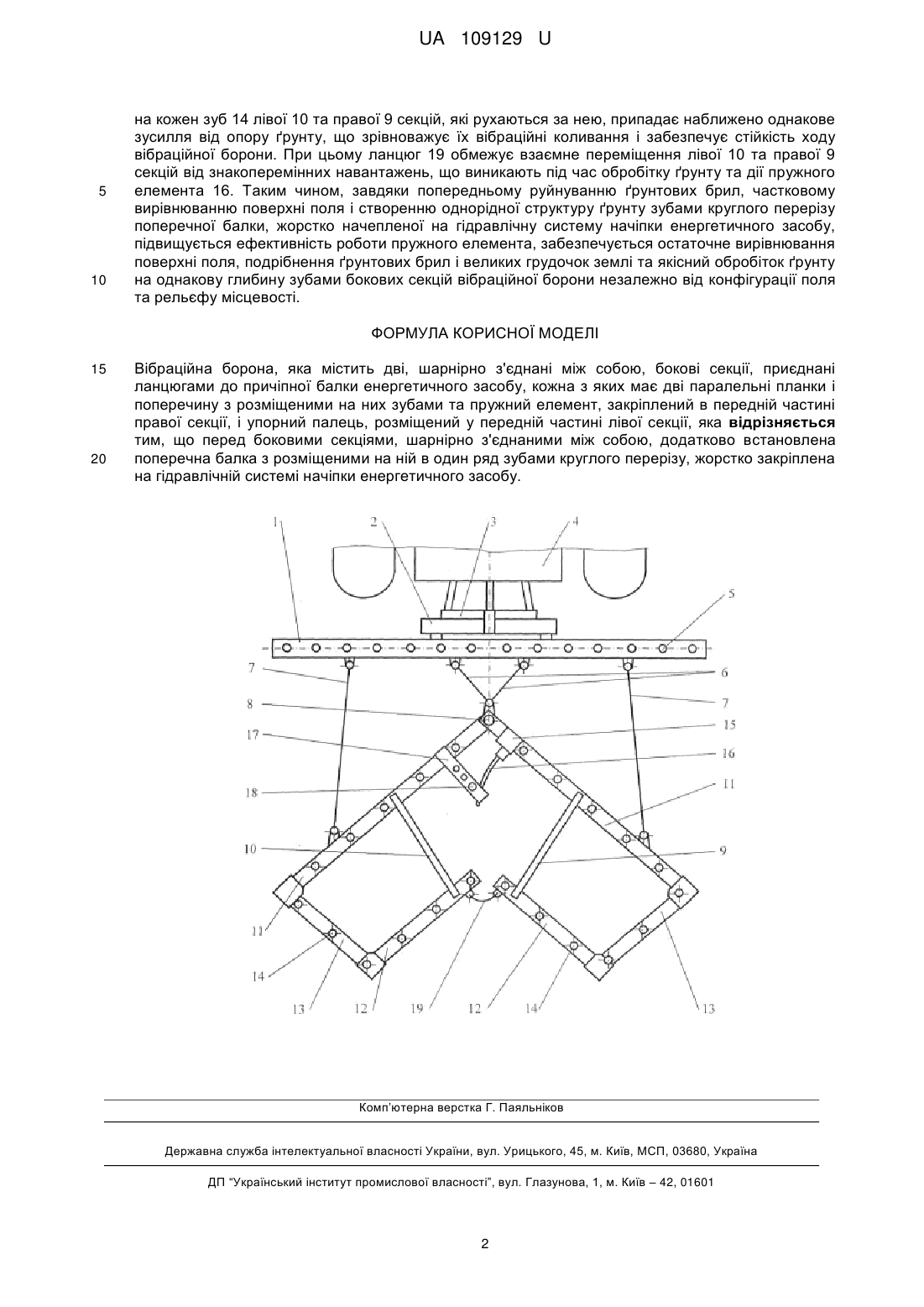

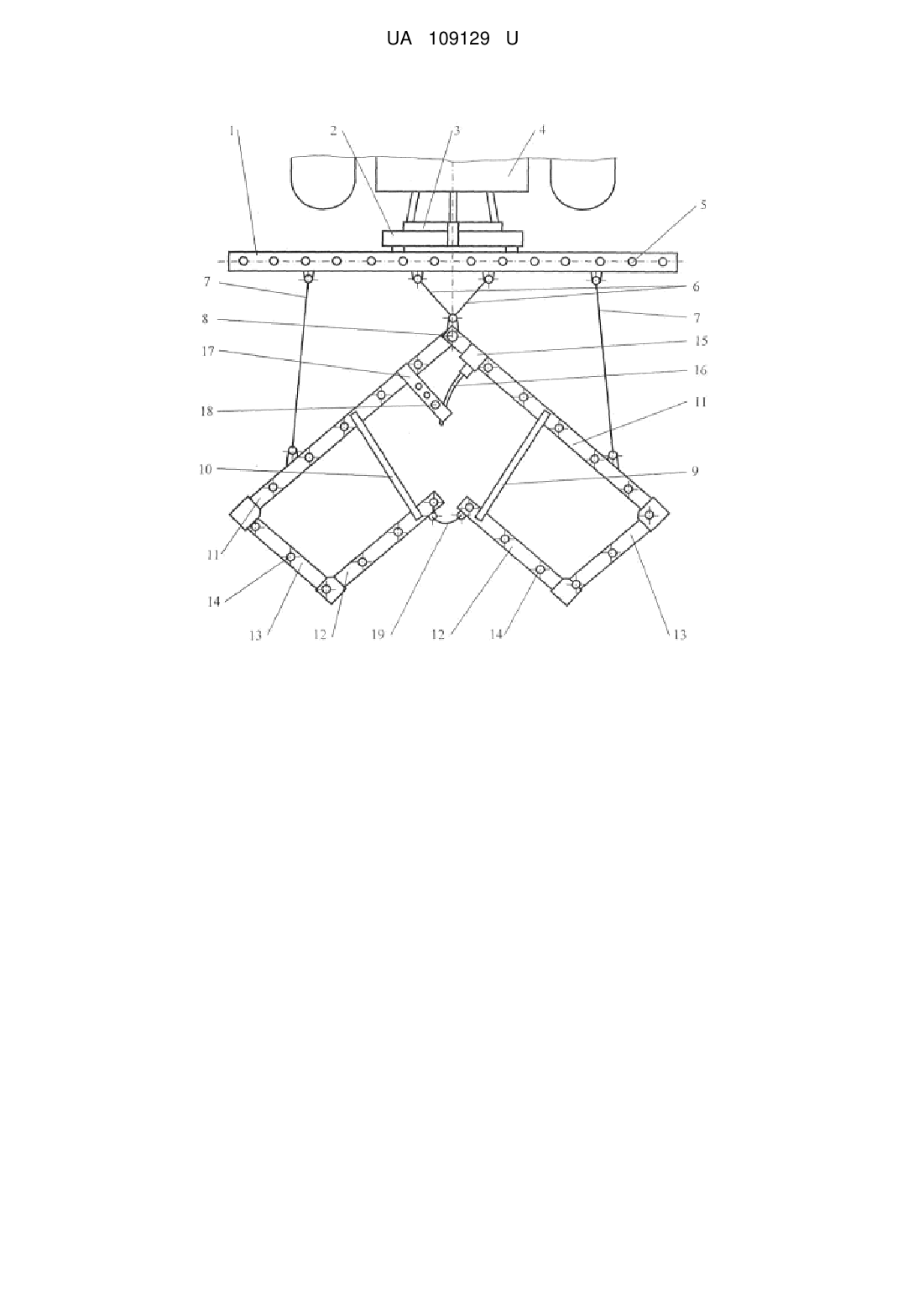

Реферат: Вібраційна борона містить дві, шарнірно з'єднані між собою, бокові секції, приєднані ланцюгами до причіпної балки енергетичного засобу, кожна з яких має дві паралельні планки і поперечину з розміщеними на них зубами та пружний елемент, закріплений в передній частині правої секції, і упорний палець, розміщений у передній частині лівої секції. Перед боковими секціями, шарнірно з'єднаними між собою, додатково встановлена поперечна балка з розміщеними на ній в один ряд зубами круглого перерізу, жорстко закріплена на гідравлічній системі начіпки енергетичного засобу. UA 109129 U (54) ВІБРАЦІЙНА БОРОНА UA 109129 U UA 109129 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до засобів для поверхневого обробітку ґрунту. Відома вібраційна борона містить дві, шарнірно з'єднані між собою, бокові секції, приєднані ланцюгами до причіпної балки енергетичного засобу, кожна з яких має дві паралельні планки і поперечину з розміщеними на них зубами, та пружний елемент, закріплений в передній частині правої секції, і упорний палець, розміщений у передній частині лівої секції [Семен Я.В. Обґрунтування конструкції вібраційної борони / Я.В. Семен, Р.І. Тисовський, О.Я. Семен // X Mizinarodni vedecko-prakticka konference "Zpravy vedecke ideje-2014". - Dil 10. Ekologie. Zemepis a geologic Chemie a chemick a technologic Zemedelstvi. -Praha.: Publishing House „Education and Science", 2014. - s.r.o. 64-67]. У відомій вібраційній бороні частина зубів, розміщених на кожній із паралельних планок і поперечинах секцій, працюючи на невирівняних ділянках поля з наявністю великої кількості ґрунтових брил та грудочок різного розміру, чіпляється за їх виступи, а частина зубів працює на всю свою висоту. Такі умови її роботи можуть спричиняти погіршення якості обробітку через те, що окремі зуби вібраційної борони сприймають неоднакове навантаження і, відповідно, створюючи вібраційні коливання різної інтенсивності через пружний елемент, порушують стійкість ходу борони та не забезпечують однакової глибини обробітку. В основу корисної моделі поставлено задачу створення такої вібраційної борони, в якій зуби забезпечать вирівнювання поверхні поля, подрібнення ґрунтових брил і великих грудочок землі та обробіток на однакову глибину незалежно від конфігурації поля, структури ґрунту та рельєфу місцевості. Поставлена задача вирішується тим, що вібраційна борона, яка містить дві, шарнірно з'єднані між собою, бокові секції, приєднані ланцюгами до причіпної балки енергетичного засобу, кожна з яких має дві паралельні планки і поперечину з розміщеними на них зубами та пружний елемент, закріплений в передній частині правої секції і упорний палець, розміщений у передній частині лівої секції, згідно з корисною моделлю, перед боковими секціями, шарнірно з'єднаними між собою, додатково встановлена поперечна балка з розміщеними на ній в один ряд зубами круглого перерізу, жорстко закріплена на гідравлічній системі начіпки енергетичного засобу. У запропонованій корисній моделі збільшується інтенсивність попереднього вирівнювання поверхні поля та створюється однорідна структура ґрунту зубами круглого перерізу поперечної балки, забезпечується остаточне руйнування ґрунтових брил, подрібнення великих грудочок і обробіток на однакову глибину зубами шарнірно з'єднаних між собою бокових секцій та стійкість ходу вібраційної борони. На кресленні наведена схема вібраційної борони, де 1 - поперечна балка; 2 - начіпка; 3 гідравлічна система начіпки; 4 - енергетичний засіб; 5 - зуби круглого перерізу; 6 - короткий ланцюг; 7 - довгий ланцюг; 8 - шарнір; 9 - права секція; 10 - ліва секція; 11 - довга планка; 12 коротка планка; 13 - поперечини; 14 - зуб; 15 - кронштейн; 16 - пружний елемент; 17 кронштейн; 18 - палець; 19 - поперечний ланцюг. Вібраційна борона містить поперечну балку 1, яка через начіпку 2 з'єднана з гідравлічною системою начіпки 3 енергетичного засобу 4. До поперечної балки 1, що має зуби 5 круглого перерізу, розміщені на ній у один ряд, за допомогою коротких 6 і довгих 7 ланцюгів приєднані права 9 та ліва 10 секції вібраційної борони, які з'єднані між собою шарніром 8 і поперечним ланцюгом 19. Кожна із секцій складається з довгих 11 і коротких 12 планок та поперечини 13, в яких закріплені зуби 14. У передній частині правої 9 секції міститься кронштейн 15, в якому закріплений пружний елемент 16, а в передній частині лівої 10 секції змонтовано кронштейн 17 з пальцем 18. Запропонована корисна модель працює наступним чином. Поперечна балка 1, жорстко навішана через начіпку 2 на гідравлічну систему начіпки 3 енергетичного засобу 4, під час переміщення вздовж оброблюваного поля зубами 5 круглого перерізу, які розміщені на ній в один ряд, руйнує ґрунтові брили, частково вирівнює його поверхню і створює однорідну структуру ґрунту. Приєднані короткими 6 і довгими 7 ланцюгами до поперечної балки 1 права 9 та ліва 10 секції, з'єднані між собою шарніром 8, рухаються тією самою ділянкою і зубами 14, розміщеними на паралельних довгих 11 і коротких 12 планках і поперечинах 13 кожної секції, остаточно розбивають ґрунтові брили, інтенсивно подрібнюють великі грудочки й обробляють та вирівнюють цю ділянку на однакову глибину за висотою зубів 14 завдяки сталим вібраційним коливанням, які створюються пружним елементом 16, закріпленим в кронштейні 15 передньої частини правої 9 секції при взаємодії з упорним пальцем 18, розміщеним у кронштейні 17 передньої частини лівої 10 секції. Завдяки тому, що після поперечної балки 1 утворюється рівномірно розпушена, з однорідною структурою ділянка 1 UA 109129 U 5 10 на кожен зуб 14 лівої 10 та правої 9 секцій, які рухаються за нею, припадає наближено однакове зусилля від опору ґрунту, що зрівноважує їх вібраційні коливання і забезпечує стійкість ходу вібраційної борони. При цьому ланцюг 19 обмежує взаємне переміщення лівої 10 та правої 9 секцій від знакоперемінних навантажень, що виникають під час обробітку ґрунту та дії пружного елемента 16. Таким чином, завдяки попередньому руйнуванню ґрунтових брил, частковому вирівнюванню поверхні поля і створенню однорідної структуру ґрунту зубами круглого перерізу поперечної балки, жорстко начепленої на гідравлічну систему начіпки енергетичного засобу, підвищується ефективність роботи пружного елемента, забезпечується остаточне вирівнювання поверхні поля, подрібнення ґрунтових брил і великих грудочок землі та якісний обробіток ґрунту на однакову глибину зубами бокових секцій вібраційної борони незалежно від конфігурації поля та рельєфу місцевості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вібраційна борона, яка містить дві, шарнірно з'єднані між собою, бокові секції, приєднані ланцюгами до причіпної балки енергетичного засобу, кожна з яких має дві паралельні планки і поперечину з розміщеними на них зубами та пружний елемент, закріплений в передній частині правої секції, і упорний палець, розміщений у передній частині лівої секції, яка відрізняється тим, що перед боковими секціями, шарнірно з'єднаними між собою, додатково встановлена поперечна балка з розміщеними на ній в один ряд зубами круглого перерізу, жорстко закріплена на гідравлічній системі начіпки енергетичного засобу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
