Спосіб одержання потрійного триортофосфату літію-нікелю(іі)-титану(іv)

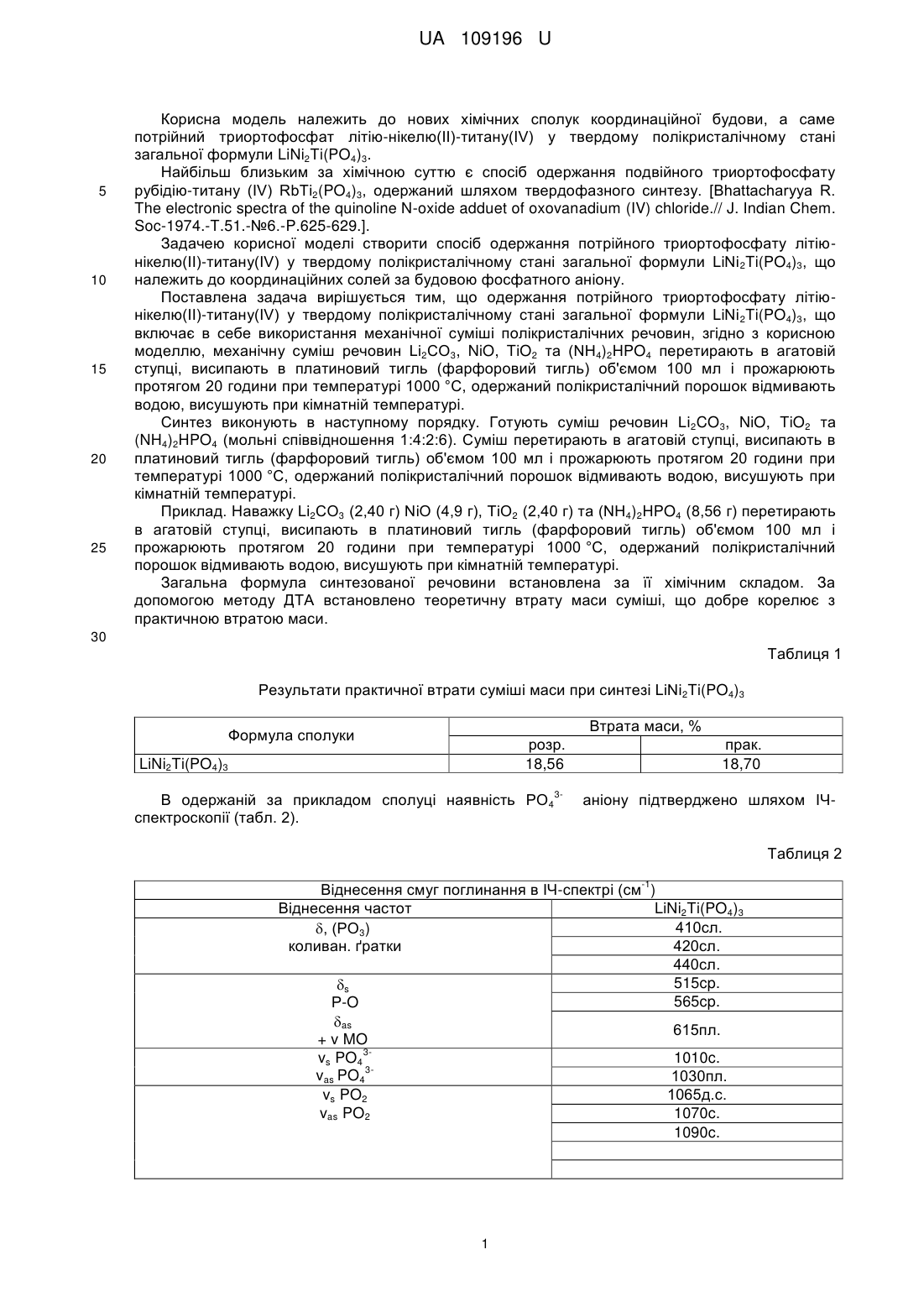

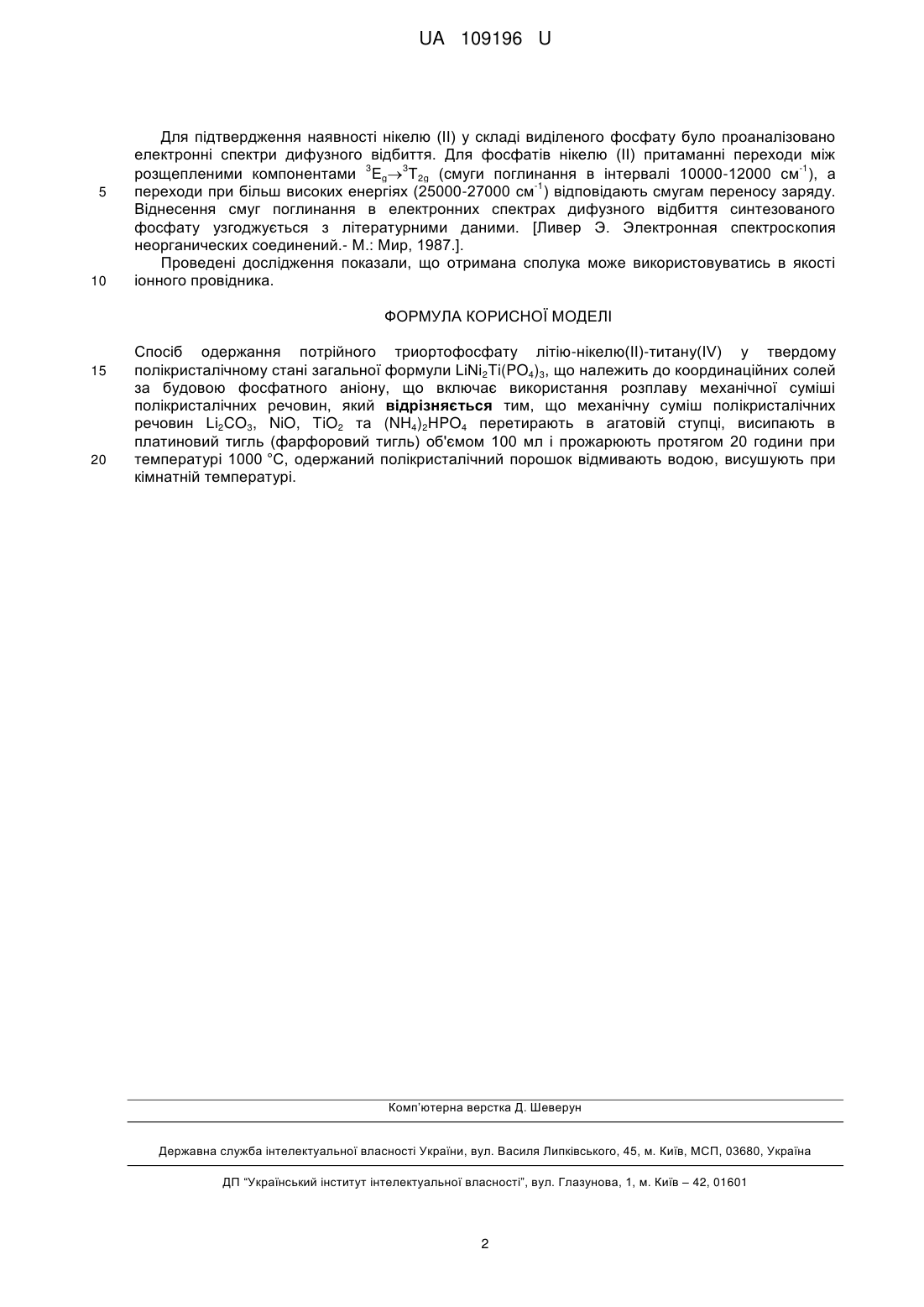

Реферат: Спосіб одержання потрійного триортофосфату літію-нікелю(ІІ)-титану(ІV) у твердому полікристалічному стані загальної формули LiNi2Ti(PO4)3 включає використання розплаву механічної суміші полікристалічних речовин. Механічну суміш полікристалічних речовин Li 2CO3, NiO, TiO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 20 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. UA 109196 U (12) UA 109196 U UA 109196 U 5 10 15 20 25 Корисна модель належить до нових хімічних сполук координаційної будови, а саме потрійний триортофосфат літію-нікелю(II)-титану(ІV) у твердому полікристалічному стані загальної формули LiNi2Ti(PO4)3. Найбільш близьким за хімічною суттю є спосіб одержання подвійного триортофосфату рубідію-титану (IV) RbTi2(PO4)3, одержаний шляхом твердофазного синтезу. [Bhattacharyya R. The electronic spectra of the quinoline N-oxide adduet of oxovanadium (IV) chloride.// J. Indian Chem. Soc-1974.-T.51.-№6.-P.625-629.]. Задачею корисної моделі створити спосіб одержання потрійного триортофосфату літіюнікелю(II)-титану(IV) у твердому полікристалічному стані загальної формули LiNi 2Ti(PO4)3, що належить до координаційних солей за будовою фосфатного аніону. Поставлена задача вирішується тим, що одержання потрійного триортофосфату літіюнікелю(ІІ)-титану(IV) у твердому полікристалічному стані загальної формули LiNi 2Ti(PO4)3, що включає в себе використання механічної суміші полікристалічних речовин, згідно з корисною моделлю, механічну суміш речовин Lі2СО3, NiO, TiO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 20 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Синтез виконують в наступному порядку. Готують суміш речовин Li2CO3, NiO, TiO2 та (NH4)2HPO4 (мольні співвідношення 1:4:2:6). Суміш перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 20 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Приклад. Наважку Li2СО3 (2,40 г) NiO (4,9 г), ТіО2 (2,40 г) та (NH4)2HPO4 (8,56 г) перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 20 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Загальна формула синтезованої речовини встановлена за її хімічним складом. За допомогою методу ДТА встановлено теоретичну втрату маси суміші, що добре корелює з практичною втратою маси. 30 Таблиця 1 Результати практичної втрати суміші маси при синтезі LiNi2Ti(PO4)3 Втрата маси, % Формула сполуки розр. 18,56 LiNi2Ti(PO4)3 3 В одержаній за прикладом сполуці наявність РО4 спектроскопії (табл. 2). прак. 18,70 аніону підтверджено шляхом ІЧТаблиця 2 -1 Віднесення смуг поглинання в ІЧ-спектрі (см ) Віднесення частот LiNi2Ti(PO4)3 410сл. , (РО3) 420сл. коливан. ґратки 440сл. 515cp. s 565cp. Р-O as 615пл. + v MO 3vs PO4 1010c. 3vas PO4 1030пл. vs PO2 1065д.с. vas PO2 1070c. 1090c. 1 UA 109196 U 5 10 Для підтвердження наявності нікелю (II) у складі виділеного фосфату було проаналізовано електронні спектри дифузного відбиття. Для фосфатів нікелю (II) притаманні переходи між 3 3 -1 розщепленими компонентами Eg T2g (смуги поглинання в інтервалі 10000-12000 см ), а -1 переходи при більш високих енергіях (25000-27000 см ) відповідають смугам переносу заряду. Віднесення смуг поглинання в електронних спектрах дифузного відбиття синтезованого фосфату узгоджується з літературними даними. [Ливер Э. Электронная спектроскопия неорганических соединений.- М.: Мир, 1987.]. Проведені дослідження показали, що отримана сполука може використовуватись в якості іонного провідника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб одержання потрійного триортофосфату літію-нікелю(ІІ)-титану(ІV) у твердому полікристалічному стані загальної формули LiNi2Ti(PO4)3, що належить до координаційних солей за будовою фосфатного аніону, що включає використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш полікристалічних речовин Li2CO3, NiO, TiO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 20 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, УкраїнаДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
