Фонтанна арматура

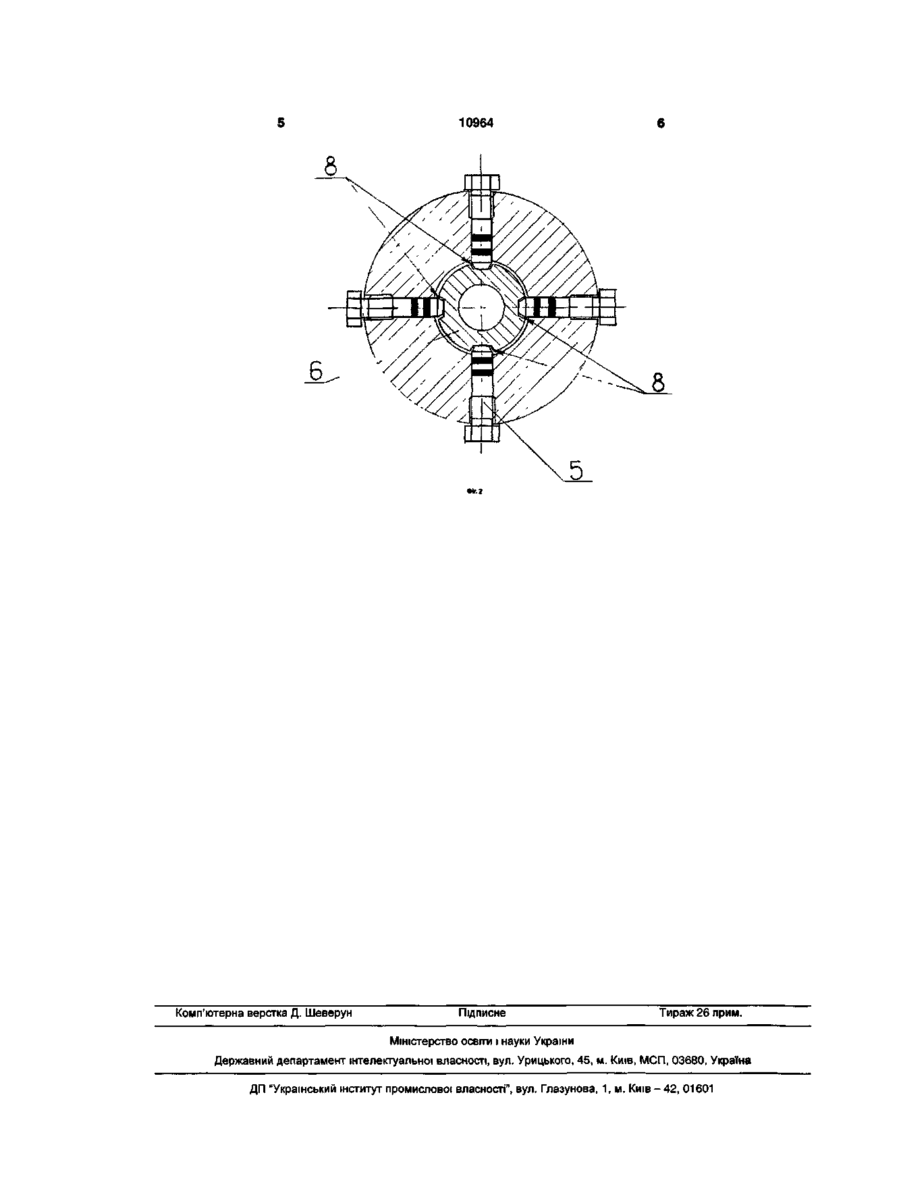

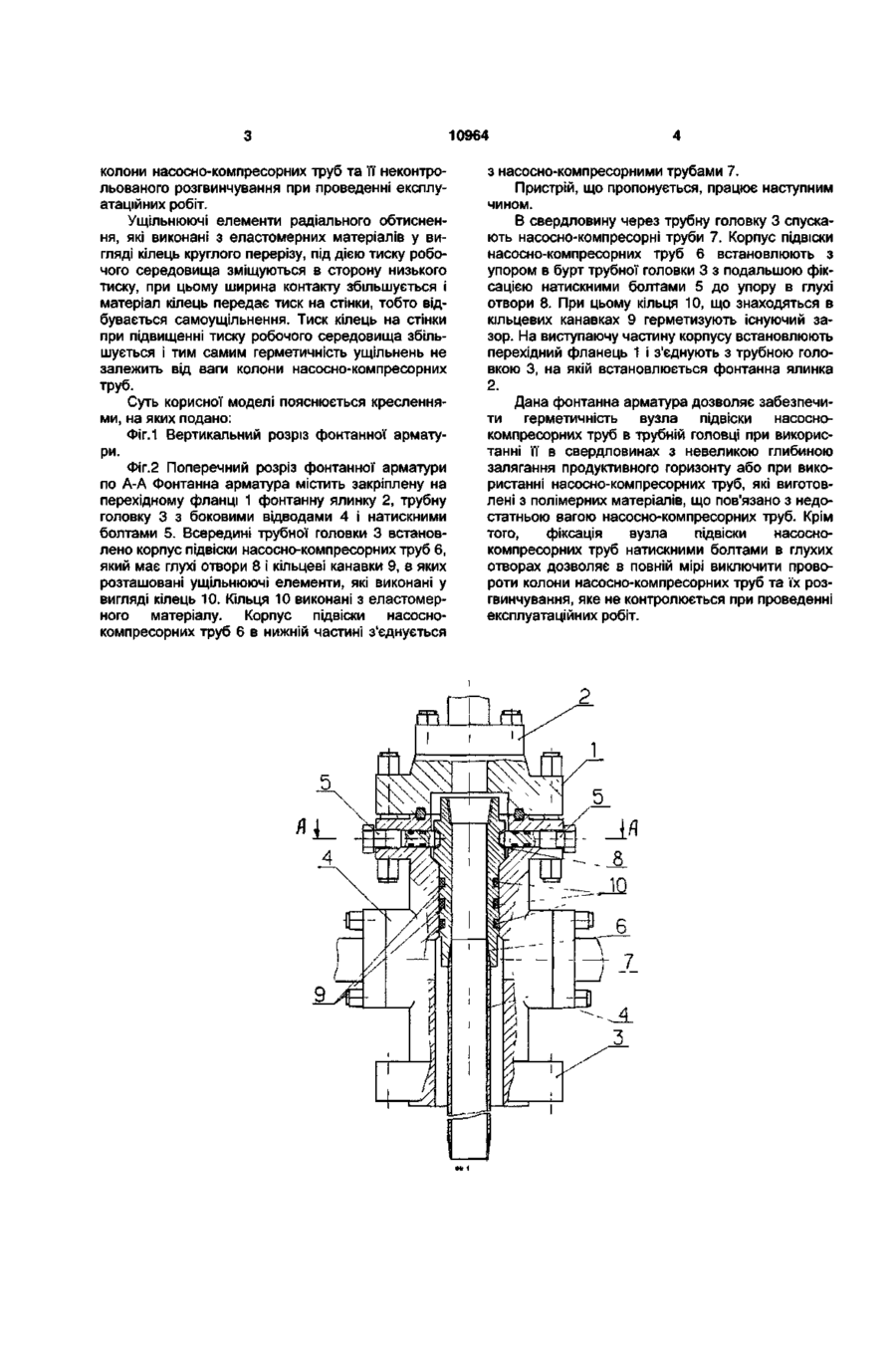

Фонтанна арматура, що містить фонтанну ялинку, закріплену на перехідному фланці, трубну головку з боковими відводами, вузол підвіски насосно-компресорних труб, який включає корпус підвіски насосно-компресорних труб і ущільнюючі елементи, елементи кріплення корпусу підвіски насосно-компресорних труб до трубної головки, яка відрізняється тим, що елементи кріплення корпусу підвіски насосно-компресорних труб до трубної головки виконані у вигляді натискних болтів, в корпусі підвіски насосно-компресорних труб виконані симетрично розташовані глухі отвори під натискні болти та кільцеві канавки, в яких розміщені ущільнюючі елементи радіального обтиснення, які виконані з еластомерних матеріалів у вигляді кілець круглого перерізу. Корисна модель відноситься до нафтової та газової промисловості, зокрема до гирлового обладнання свердловин. Відома фонтанна арматура [див. опис до патенту України №50756, МПК6 Е21ВЗЗ/04, 1998], що містить фонтанну ялинку, яка закріплена на перехідному фланці, трубну головку з боковими відводами і натискними гвинтами і вузол підвіски насосно-компресорних труб (НКТ) з ущільнюючими елементами. Недоліком цієї фонтанної арматури є неможливість забезпечення герметичності вузла підвіски НКТ в трубній головці при використанні її в свердловинах з невеликою глибиною залягання продуктивного горизонту або при використанні НКТ, які виготовлені з полімерних матеріалів, що пов'язано з недостатньою вагою НКТ для надійного стиснення ущільнюючих елементів метал-метал. Крім того, фіксація вузла підвіски НКТ натискними гвинтами упором на конічну поверхню не дозволяє в повній мірі виключити провороти колони НКТ та їх розгвинчування, яке не контролюється при проведенні експлуатаційних робіт. В основу корисної моделі поставлена задача удосконалення фонтанної арматури, в якій за рахунок виконання елементів герметизації корпусу підвіски НКТ та елементів кріплення корпусу підвіски НКТ до трубної головки забезпечується герметичність корпусу підвіски НКТ та колони НКТ в цілому. Стосовно корисної моделі фонтанна арматура містить фонтанну ялинку, що закріплена на перехідному фланці, трубну головку з боковими відводами, вузол підвіски насосно-компресорних труб, який включає корпус підвіски насоснокомпресорних труб і ущільнюючі елементи, елементи кріплення корпусу підвіски насоснокомпресорних труб до трубної головки, новим є те, що елементи кріплення корпусу підвіски насоснокомпресорних труб до трубної головки виконані у вигляді натискних болтів, в корпусі підвіски насосно-компресорних труб виконані симетрично розташовані глухі отвори під натискні болти та кільцеві канавки, в яких розміщені ущільнюючі елементи радіального обтиснення, які виконані з еластомерних матеріалів у вигляді кілець круглого перерізу. Симетрично розташовані глухі отвори, які виконані в корпусі підвіски насосно-компресорних труб, за допомогою натискних болтів, які не потребують використання спеціальних ключів, дозволяють жорстко зафіксувати вузол підвіски насоснокомпресорних труб, що запобігає від проворотів со CD О) О зг 10964 колони насосно-компресорних труб та її неконтрольованого розгвинчування при проведенні експлуатаційних робіт. Ущільнюючі елементи радіального обтиснення, які виконані з еластомерних матеріалів у вигляді кілець круглого перерізу, під дією тиску робочого середовища зміщуються в сторону низького тиску, при цьому ширина контакту збільшується і матеріал кілець передає тиск на стінки, тобто відбувається самоущільнення. Тиск кілець на стінки при підвищенні тиску робочого середовища збільшується і тим самим герметичність ущільнень не залежить від ваги колони насосно-компресорних труб. Суть корисної моделі пояснюється кресленнями, на яких подано: Фіг.1 Вертикальний розріз фонтанної арматури. Фіг.2 Поперечний розріз фонтанної арматури по А-А Фонтанна арматура містить закріплену на перехідному фланці 1 фонтанну ялинку 2, трубну головку 3 з боковими відводами 4 і натискними болтами 5. Всередині трубної головки 3 встановлено корпус підвіски насосно-компресорних труб 6, який має глухі отвори 8 і кільцеві канавки 9, в яких розташовані ущільнюючі елементи, які виконані у вигляді кілець 10. Кільця 10 виконані з еластомерного матеріалу. Корпус підвіски насоснокомпресорних труб 6 в нижній частині з'єднується з насосно-компресорними трубами 7. Пристрій, що пропонується, працює наступним чином. В свердловину через трубну головку 3 спускають насосно-компресорні труби 7. Корпус підвіски насосно-компресорних труб 6 встановлюють з упором в бурт трубної головки 3 з подальшою фіксацією натискними болтами 5 до упору в глухі отвори 8. При цьому кільця 10, що знаходяться в кільцевих канавках 9 герметизують існуючий зазор. На виступаючу частину корпусу встановлюють перехідний фланець 1 і з'єднують з трубною головкою 3, на якій встановлюється фонтанна ялинка 2. Дана фонтанна арматура дозволяє забезпечити герметичність вузла підвіски насоснокомпресорних труб в трубній головці при використанні її в свердловинах з невеликою глибиною залягання продуктивного горизонту або при використанні насосно-компресорних труб, які виготовлені з полімерних матеріалів, що пов'язано з недостатньою вагою насосно-компресорних труб. Крім того, фіксація вузла підвіски насоснокомпресорних труб натискними болтами в глухих отворах дозволяє в повній мірі виключити провороти колони насосно-компресорних труб та їх розгвинчування, яке не контролюється при проведенні експлуатаційних робіт. 10964 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
