Фонтанна арматура

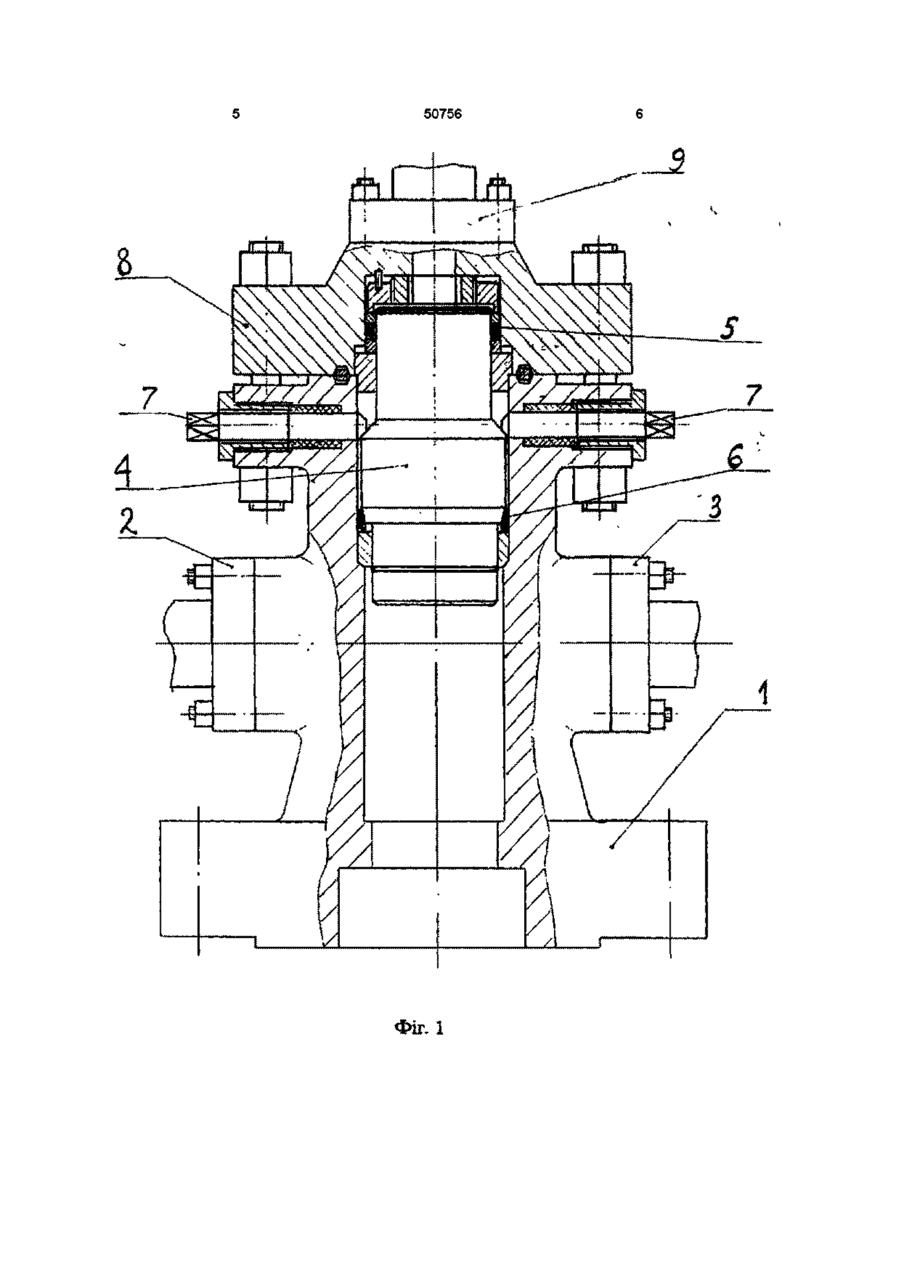

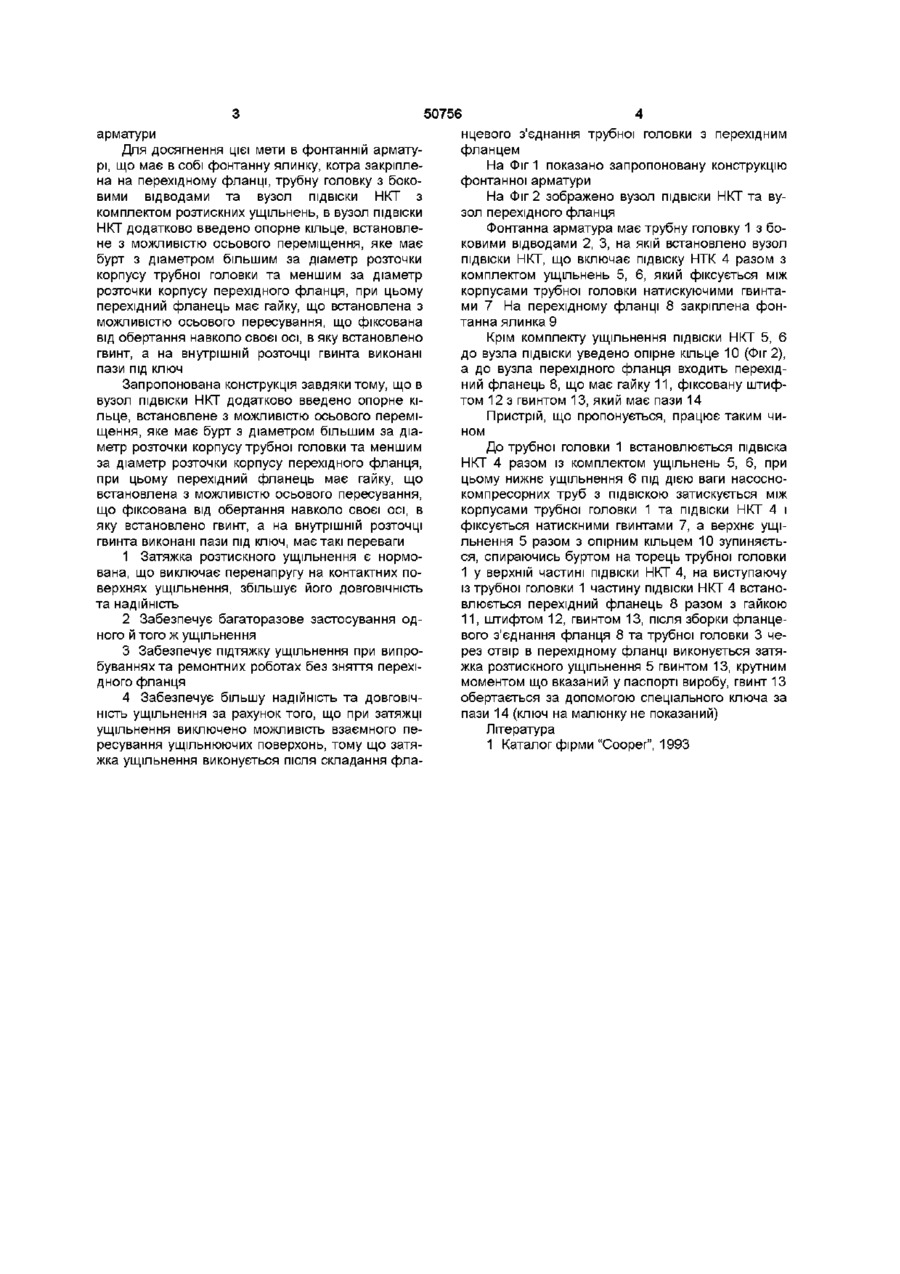

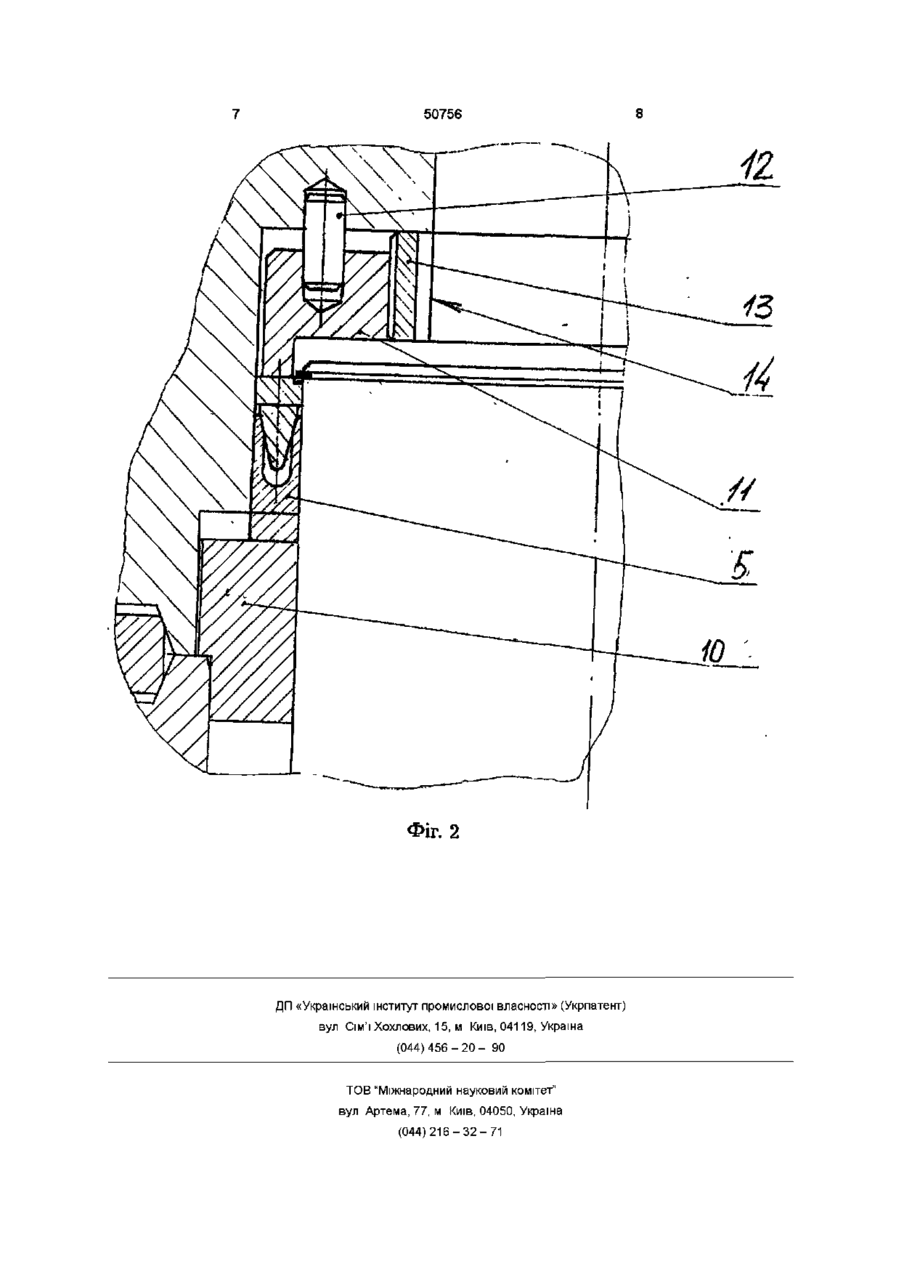

Фонтанна арматура, яка містить фонтанну ялинку, що закріплена на перехідному фланці, Заявка стосується обладнання для експлуатації нафтових, газових, газоконденсатних та геотермальних водяних свердловин ВІДОМІ конструкції фонтанних арматур таких найбільших світових постачальників цього обладнання, як "Cooper" корпорація FMC, фірми "Shaffer", Veteo Grey, "UPETROM SA", Румунія, а також конструкції ущільнень ПІДВІСКИ насоснокомпресорних труб (ПІДВІСКИ НКТ) фірм "Ingram Gactus Compani", "Foster", "Voest Alpine", Австрія У розглянутих конструкціях нижнє ущільнення ПІДВІСКИ НКТ затискується фіксуючими гвинтами, а верхнє або пасивне, або ж затискується перехідним фланцем під час з'єднання його з трубною головкою При цьому необхідно з високою точністю виконати ЛІНІЙНІ розміри елементів вузла, щоб забезпечити одночасний контакт перехідного фланця і турбінної головки, які замикаються через металеве фланцеве ущільнення, і створити оптимальний контактний тиск на ущільнювальних кромках розтискного ущільнення, достатній для надійного ущільнення при подаванні робочого середовища Пасивні ущільнення потребують дуже високої точності обробки ущільнювальних поверхонь, забезпечення мікронних зазорів у з'єднаннях, потребують високої культури проведення складальних операцій, що за умов експлуатації викликають до трубну головку з боковими відводами та вузол ПІДВІСКИ насосно-компресорних труб з комплектом розтискних ущільнень, яка відрізняється тим, що в вузол ПІДВІСКИ насосно-компресорних труб додатково введено опорне кільце, встановлене з можливістю осьового переміщення, яке має бурт з діаметром, більшим за діаметр розточки корпусу трубної головки та меншим за діаметр розточки корпусу перехідного фланця, при цьому перехідний фланець має гайку, що встановлена з можливістю осьового пересування і фіксована від обертання навколо своєї осі, в яку встановлено гвинт, а на внутрішній розточці гвинта виконані пази під ключ даткові труднощі Найближчою конструкцією до тієї, котра пропонується, є конструкція "Cooper" [1], що вибрана в якості прототипу, нижнє ущільнення 1 якої затискується фіксуючими гвинтами, а верхнє ущільнення 2 типу розтискної металевої манжети затискується між буртом ПІДВІСКИ НКТ та перехідним фланцем Крім того, викликає додаткові труднощі усунення негерметичності ущільнень, виявлених при випробуваннях, тобто необхідне розбирання фланцевого металевого ущільнення та установка компенсуючої прокладки до комплекту розтискного ущільнення Завданням цієї заявки є удосконалення відомого рішення завдяки доповненням його новими конструктивними елементами вузла ПІДВІСКИ НКТ та вузла перехідного фланця, що дає змогу нормувати розтискне ущільнення, виключити перенапругу на контактних поверхнях ущільнення, виключити можливість взаємного пересування ущільнюючих поверхонь при затяжці ущільнень, що дозволяє збільшити його ДОВГОВІЧНІСТЬ та надійність, забезпечити багаторазове застосування одного й того ж ущільнення, забезпечити підтяжку ущільнення при випробуваннях та ремонтних роботах без зняття перехідного фланця і тим самим збільшити надійність та ДОВГОВІЧНІСТЬ фонтанної О (О ю 1^ о ю 50756 нцевого з'єднання трубної головки з перехідним арматури фланцем Для досягнення цієї мети в фонтанній арматуНа Фіг 1 показано запропоновану конструкцію рі, що має в собі фонтанну ялинку, котра закріплефонтанної арматури на на перехідному фланці, трубну головку з бокоНа Фіг 2 зображено вузол ПІДВІСКИ НКТ та вувими відводами та вузол ПІДВІСКИ НКТ З зол перехідного фланця комплектом розтискних ущільнень, в вузол ПІДВІСКИ НКТ додатково введено опорне кільце, встановлеФонтанна арматура має трубну головку 1 з боне з можливістю осьового переміщення, яке має ковими відводами 2, 3, на якій встановлено вузол бурт з діаметром більшим за діаметр розточки ПІДВІСКИ НКТ, що включає підвіску НТК 4 разом з корпусу трубної головки та меншим за діаметр комплектом ущільнень 5, 6, який фіксується між розточки корпусу перехідного фланця, при цьому корпусами трубної головки натискуючими гвинтаперехідний фланець має гайку, що встановлена з ми 7 На перехідному фланці 8 закріплена фонможливістю осьового пересування, що фіксована танна ялинка 9 від обертання навколо своєї осі, в яку встановлено Крім комплекту ущільнення ПІДВІСКИ НКТ 5, 6 гвинт, а на внутрішній розточці гвинта виконані до вузла ПІДВІСКИ уведено опірне кільце 10 (Фіг 2), пази під ключ а до вузла перехідного фланця входить перехідний фланець 8, що має гайку 11, фіксовану штифЗапропонована конструкція завдяки тому, що в том 12 з гвинтом 13, який має пази 14 вузол ПІДВІСКИ НКТ додатково введено опорне кільце, встановлене з можливістю осьового переміПристрій, що пропонується, працює таким чищення, яке має бурт з діаметром більшим за діаном метр розточки корпусу трубної головки та меншим До трубної головки 1 встановлюється підвіска за діаметр розточки корпусу перехідного фланця, НКТ 4 разом із комплектом ущільнень 5, 6, при при цьому перехідний фланець має гайку, що цьому нижнє ущільнення 6 під дією ваги насосновстановлена з можливістю осьового пересування, компресорних труб з ПІДВІСКОЮ затискується між що фіксована від обертання навколо своєї осі, в корпусами трубної головки 1 та ПІДВІСКИ НКТ 4 і яку встановлено гвинт, а на внутрішній розточці фіксується натискними гвинтами 7, а верхнє ущігвинта виконані пази під ключ, має такі переваги льнення 5 разом з опірним кільцем 10 зупиняється, спираючись буртом на торець трубної головки 1 Затяжка розтискного ущільнення є нормо1 у верхній частині ПІДВІСКИ НКТ 4, на виступаючу вана, що виключає перенапругу на контактних поіз трубної головки 1 частину ПІДВІСКИ НКТ 4 встановерхнях ущільнення, збільшує його ДОВГОВІЧНІСТЬ влюється перехідний фланець 8 разом з гайкою та надійність 11, штифтом 12, гвинтом 13, після зборки фланце2 Забезпечує багаторазове застосування одвого з'єднання фланця 8 та трубної головки 3 ченого й того ж ущільнення рез отвір в перехідному фланці виконується затя3 Забезпечує підтяжку ущільнення при випрожка розтискного ущільнення 5 гвинтом 13, крутним буваннях та ремонтних роботах без зняття перехімоментом що вказаний у паспорті виробу, гвинт 13 дного фланця обертається за допомогою спеціального ключа за 4 Забезпечує більшу надійність та ДОВГОВІЧпази 14 (ключ на малюнку не показаний) НІСТЬ ущільнення за рахунок того, що при затяжці ущільнення виключено можливість взаємного пеЛітература ресування ущільнюючих поверхонь, тому що затя1 Каталог фірми "Cooper", 1993 жка ущільнення виконується після складання фла 50756 Фіг. 1 50756 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
