Ланцюгова передача

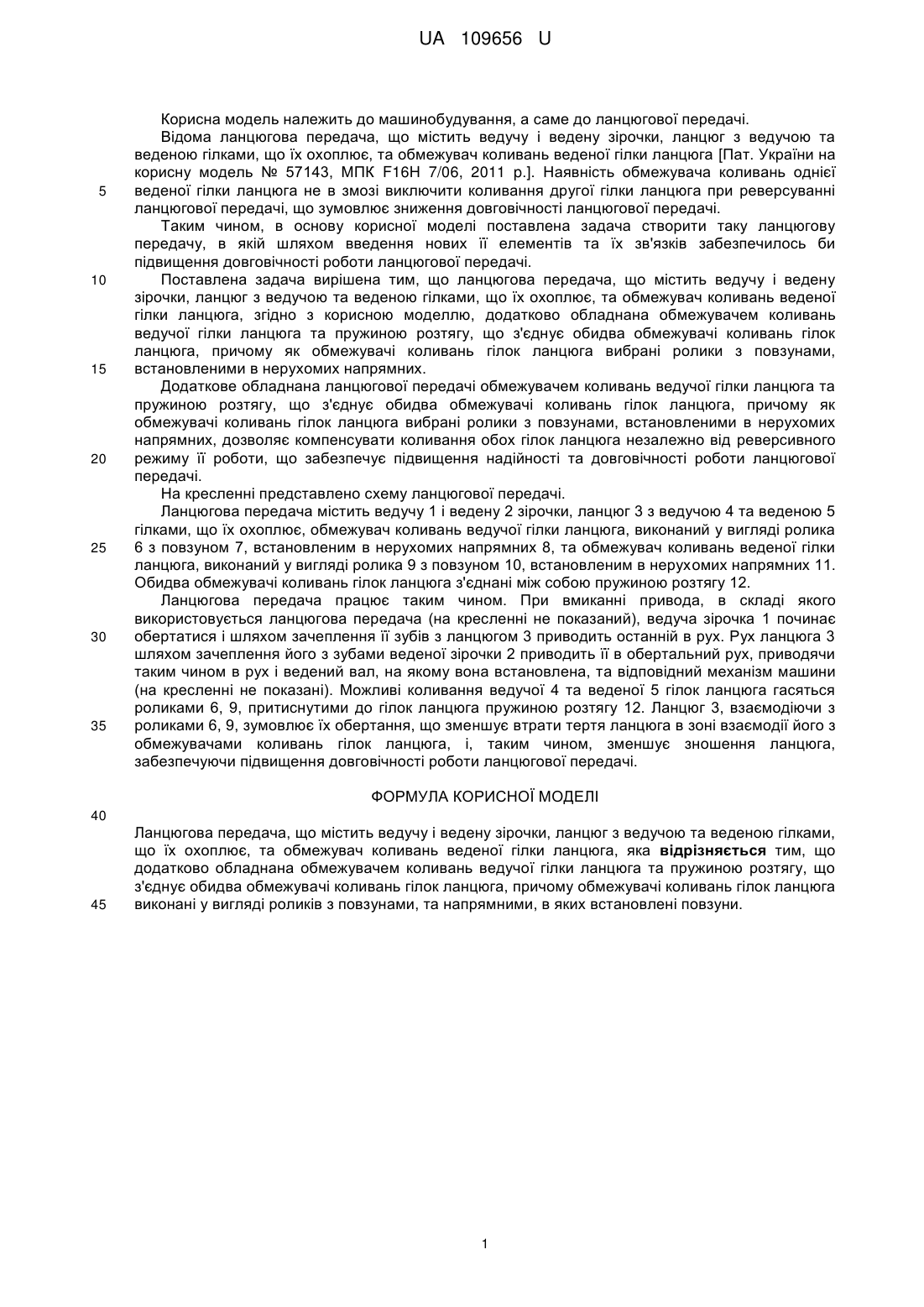

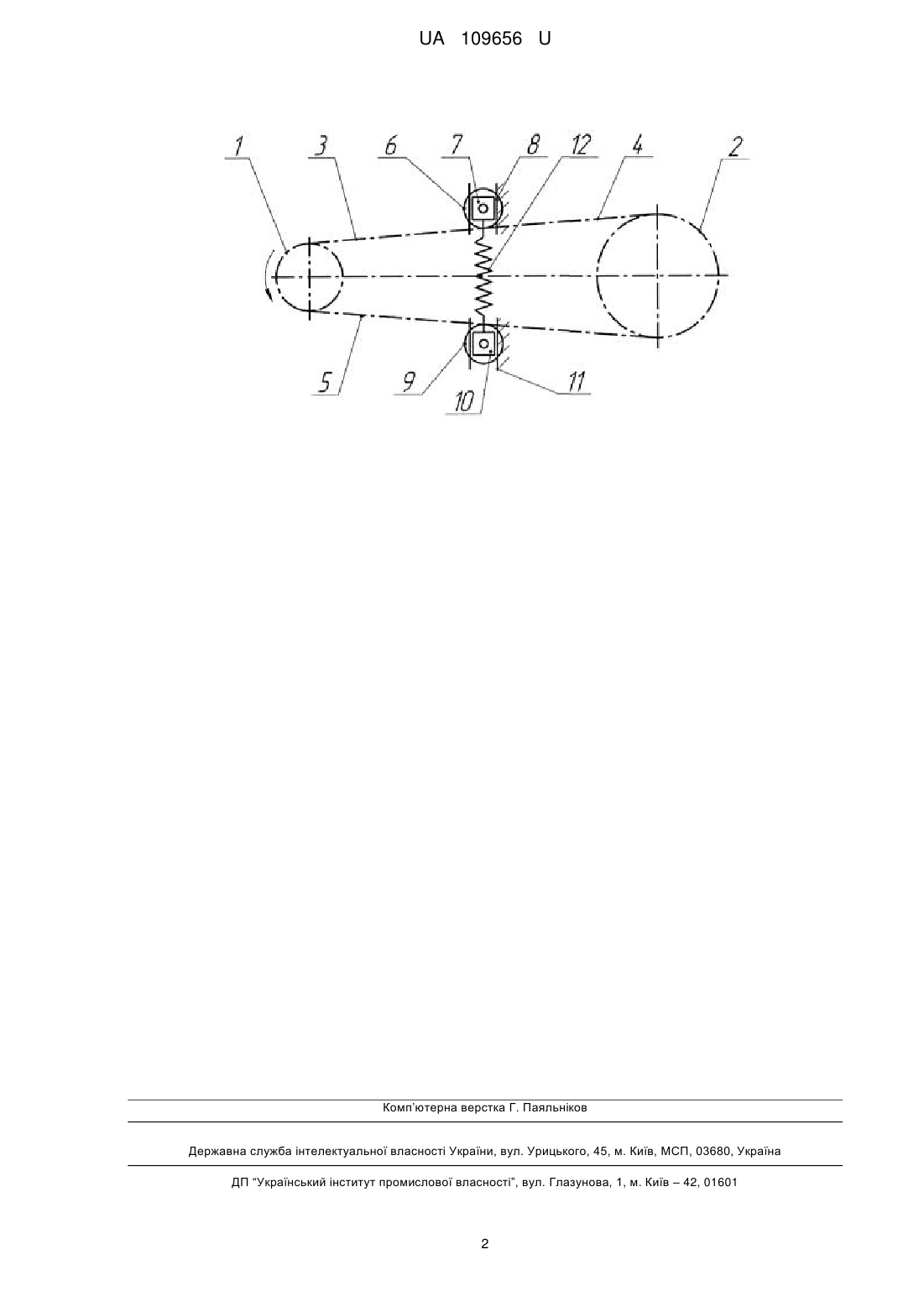

Реферат: Ланцюгова передача містить ведучу і ведену зірочки, ланцюг з ведучою та веденою гілками, що їх охоплює, та обмежувач коливань веденої гілки ланцюга. Додатково обладнана обмежувачем коливань ведучої гілки ланцюга та пружиною розтягу, що з'єднує обидва обмежувачі коливань гілок ланцюга, та напрямними, в яких встановлені повзуни. Обмежувачі коливань гілок ланцюга виконані у вигляді роликів з повзунами. UA 109656 U (54) ЛАНЦЮГОВА ПЕРЕДАЧА UA 109656 U UA 109656 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування, а саме до ланцюгової передачі. Відома ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг з ведучою та веденою гілками, що їх охоплює, та обмежувач коливань веденої гілки ланцюга [Пат. України на корисну модель № 57143, МПК F16H 7/06, 2011 p.]. Наявність обмежувача коливань однієї веденої гілки ланцюга не в змозі виключити коливання другої гілки ланцюга при реверсуванні ланцюгової передачі, що зумовлює зниження довговічності ланцюгової передачі. Таким чином, в основу корисної моделі поставлена задача створити таку ланцюгову передачу, в якій шляхом введення нових її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи ланцюгової передачі. Поставлена задача вирішена тим, що ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг з ведучою та веденою гілками, що їх охоплює, та обмежувач коливань веденої гілки ланцюга, згідно з корисною моделлю, додатково обладнана обмежувачем коливань ведучої гілки ланцюга та пружиною розтягу, що з'єднує обидва обмежувачі коливань гілок ланцюга, причому як обмежувачі коливань гілок ланцюга вибрані ролики з повзунами, встановленими в нерухомих напрямних. Додаткове обладнана ланцюгової передачі обмежувачем коливань ведучої гілки ланцюга та пружиною розтягу, що з'єднує обидва обмежувачі коливань гілок ланцюга, причому як обмежувачі коливань гілок ланцюга вибрані ролики з повзунами, встановленими в нерухомих напрямних, дозволяє компенсувати коливання обох гілок ланцюга незалежно від реверсивного режиму її роботи, що забезпечує підвищення надійності та довговічності роботи ланцюгової передачі. На кресленні представлено схему ланцюгової передачі. Ланцюгова передача містить ведучу 1 і ведену 2 зірочки, ланцюг 3 з ведучою 4 та веденою 5 гілками, що їх охоплює, обмежувач коливань ведучої гілки ланцюга, виконаний у вигляді ролика 6 з повзуном 7, встановленим в нерухомих напрямних 8, та обмежувач коливань веденої гілки ланцюга, виконаний у вигляді ролика 9 з повзуном 10, встановленим в нерухомих напрямних 11. Обидва обмежувачі коливань гілок ланцюга з'єднані між собою пружиною розтягу 12. Ланцюгова передача працює таким чином. При вмиканні привода, в складі якого використовується ланцюгова передача (на кресленні не показаний), ведуча зірочка 1 починає обертатися і шляхом зачеплення її зубів з ланцюгом 3 приводить останній в рух. Рух ланцюга 3 шляхом зачеплення його з зубами веденої зірочки 2 приводить її в обертальний рух, приводячи таким чином в рух і ведений вал, на якому вона встановлена, та відповідний механізм машини (на кресленні не показані). Можливі коливання ведучої 4 та веденої 5 гілок ланцюга гасяться роликами 6, 9, притиснутими до гілок ланцюга пружиною розтягу 12. Ланцюг 3, взаємодіючи з роликами 6, 9, зумовлює їх обертання, що зменшує втрати тертя ланцюга в зоні взаємодії його з обмежувачами коливань гілок ланцюга, і, таким чином, зменшує зношення ланцюга, забезпечуючи підвищення довговічності роботи ланцюгової передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг з ведучою та веденою гілками, що їх охоплює, та обмежувач коливань веденої гілки ланцюга, яка відрізняється тим, що додатково обладнана обмежувачем коливань ведучої гілки ланцюга та пружиною розтягу, що з'єднує обидва обмежувачі коливань гілок ланцюга, причому обмежувачі коливань гілок ланцюга виконані у вигляді роликів з повзунами, та напрямними, в яких встановлені повзуни. 1 UA 109656 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
