Ланцюгова передача

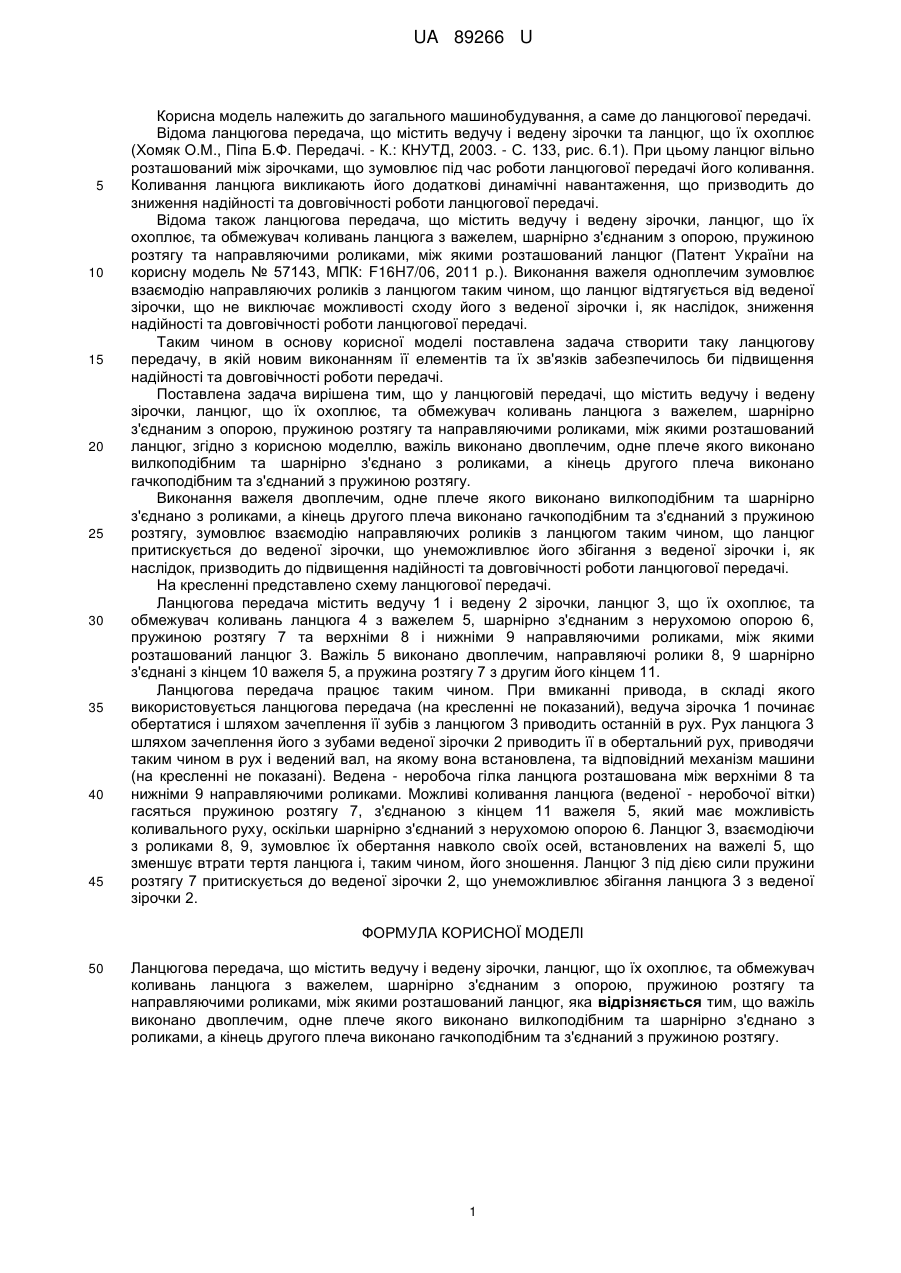

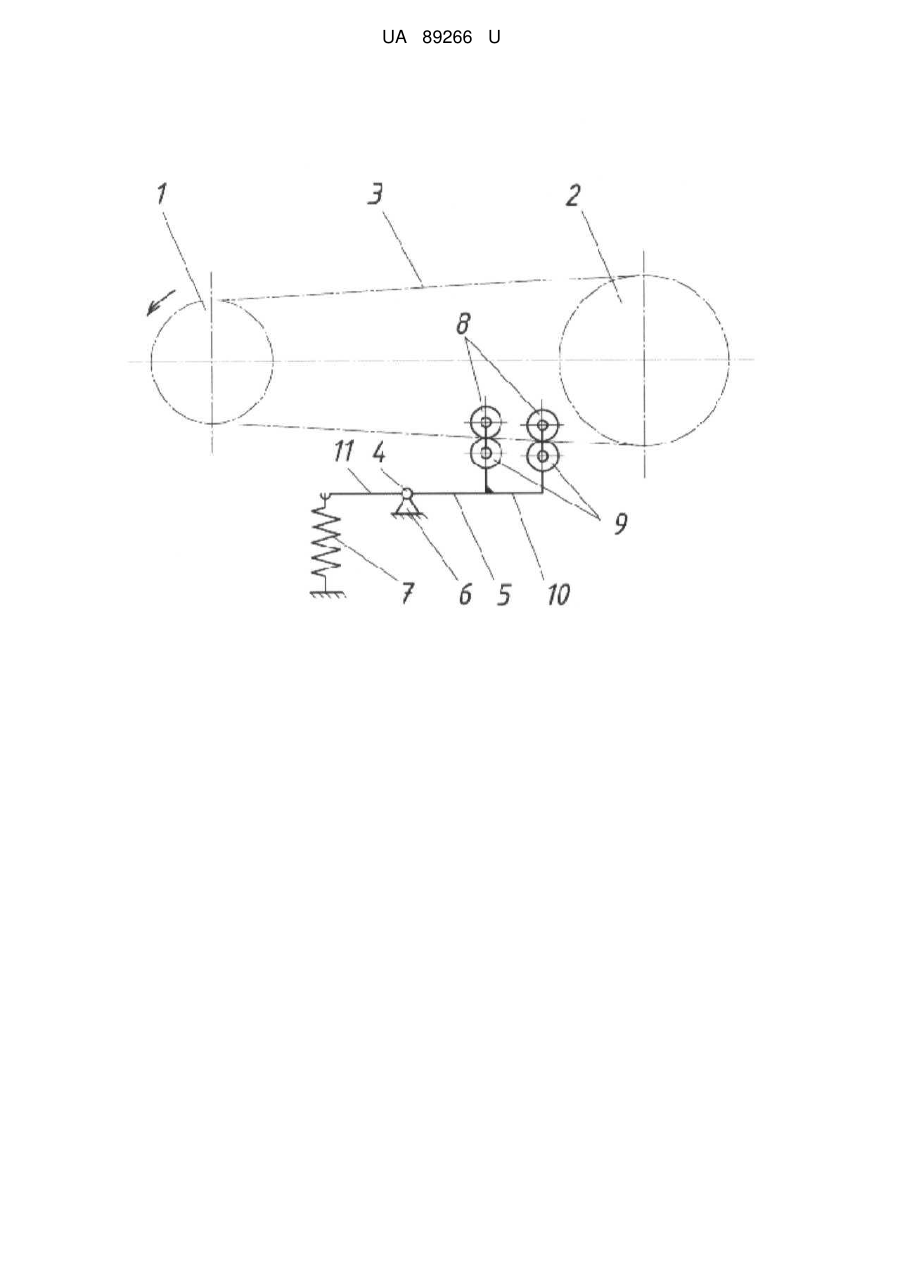

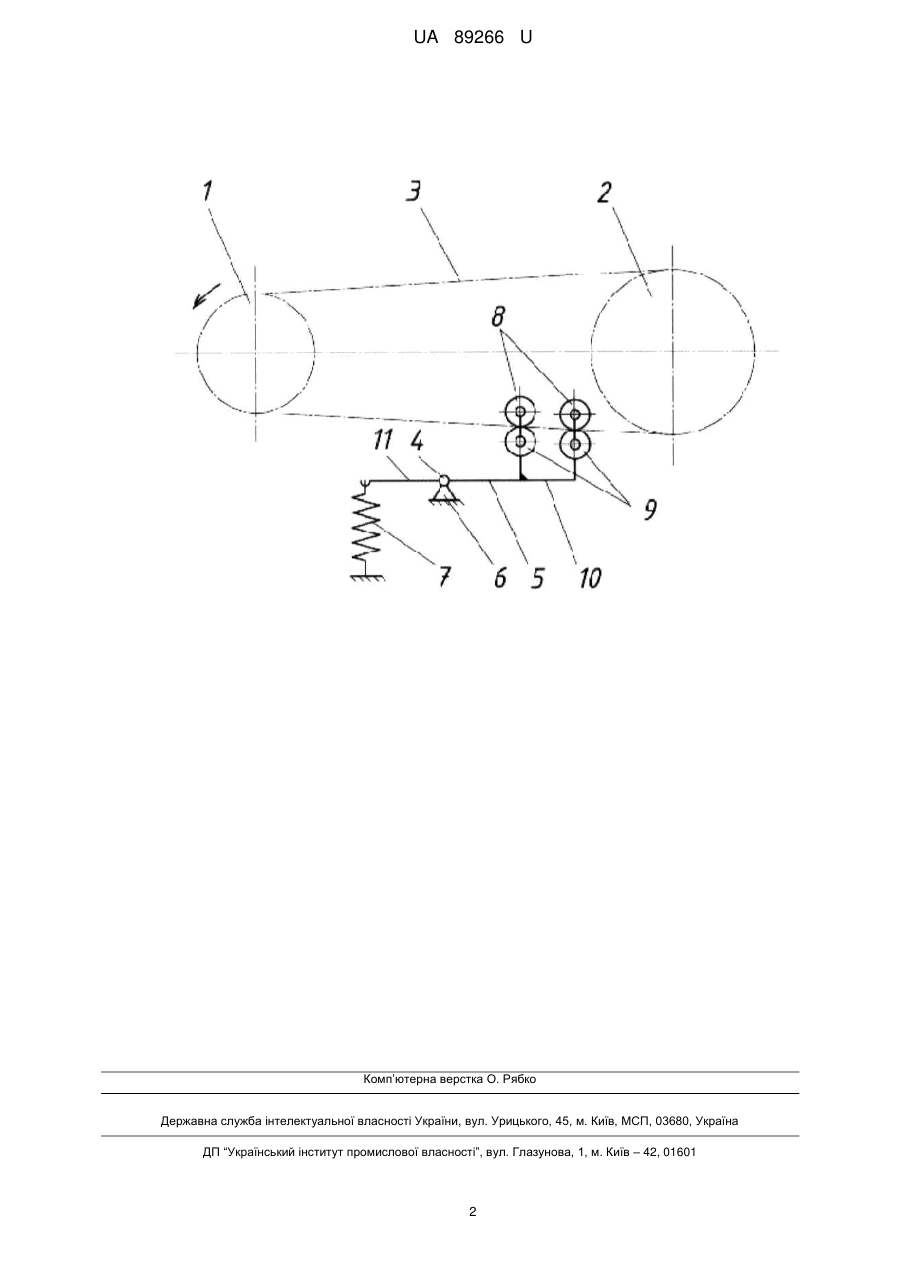

Реферат: UA 89266 U UA 89266 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до ланцюгової передачі. Відома ланцюгова передача, що містить ведучу і ведену зірочки та ланцюг, що їх охоплює (Хомяк О.М., Піпа Б.Ф. Передачі. - К.: КНУТД, 2003. - С. 133, рис. 6.1). При цьому ланцюг вільно розташований між зірочками, що зумовлює під час роботи ланцюгової передачі його коливання. Коливання ланцюга викликають його додаткові динамічні навантаження, що призводить до зниження надійності та довговічності роботи ланцюгової передачі. Відома також ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та обмежувач коливань ланцюга з важелем, шарнірно з'єднаним з опорою, пружиною розтягу та направляючими роликами, між якими розташований ланцюг (Патент України на корисну модель № 57143, МПК: F16H7/06, 2011 p.). Виконання важеля одноплечим зумовлює взаємодію направляючих роликів з ланцюгом таким чином, що ланцюг відтягується від веденої зірочки, що не виключає можливості сходу його з веденої зірочки і, як наслідок, зниження надійності та довговічності роботи ланцюгової передачі. Таким чином в основу корисної моделі поставлена задача створити таку ланцюгову передачу, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення надійності та довговічності роботи передачі. Поставлена задача вирішена тим, що у ланцюговій передачі, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та обмежувач коливань ланцюга з важелем, шарнірно з'єднаним з опорою, пружиною розтягу та направляючими роликами, між якими розташований ланцюг, згідно з корисною моделлю, важіль виконано двоплечим, одне плече якого виконано вилкоподібним та шарнірно з'єднано з роликами, а кінець другого плеча виконано гачкоподібним та з'єднаний з пружиною розтягу. Виконання важеля двоплечим, одне плече якого виконано вилкоподібним та шарнірно з'єднано з роликами, а кінець другого плеча виконано гачкоподібним та з'єднаний з пружиною розтягу, зумовлює взаємодію направляючих роликів з ланцюгом таким чином, що ланцюг притискується до веденої зірочки, що унеможливлює його збігання з веденої зірочки і, як наслідок, призводить до підвищення надійності та довговічності роботи ланцюгової передачі. На кресленні представлено схему ланцюгової передачі. Ланцюгова передача містить ведучу 1 і ведену 2 зірочки, ланцюг 3, що їх охоплює, та обмежувач коливань ланцюга 4 з важелем 5, шарнірно з'єднаним з нерухомою опорою 6, пружиною розтягу 7 та верхніми 8 і нижніми 9 направляючими роликами, між якими розташований ланцюг 3. Важіль 5 виконано двоплечим, направляючі ролики 8, 9 шарнірно з'єднані з кінцем 10 важеля 5, а пружина розтягу 7 з другим його кінцем 11. Ланцюгова передача працює таким чином. При вмиканні привода, в складі якого використовується ланцюгова передача (на кресленні не показаний), ведуча зірочка 1 починає обертатися і шляхом зачеплення її зубів з ланцюгом 3 приводить останній в рух. Рух ланцюга 3 шляхом зачеплення його з зубами веденої зірочки 2 приводить її в обертальний рух, приводячи таким чином в рух і ведений вал, на якому вона встановлена, та відповідний механізм машини (на кресленні не показані). Ведена - неробоча гілка ланцюга розташована між верхніми 8 та нижніми 9 направляючими роликами. Можливі коливання ланцюга (веденої - неробочої вітки) гасяться пружиною розтягу 7, з'єднаною з кінцем 11 важеля 5, який має можливість коливального руху, оскільки шарнірно з'єднаний з нерухомою опорою 6. Ланцюг 3, взаємодіючи з роликами 8, 9, зумовлює їх обертання навколо своїх осей, встановлених на важелі 5, що зменшує втрати тертя ланцюга і, таким чином, його зношення. Ланцюг 3 під дією сили пружини розтягу 7 притискується до веденої зірочки 2, що унеможливлює збігання ланцюга 3 з веденої зірочки 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та обмежувач коливань ланцюга з важелем, шарнірно з'єднаним з опорою, пружиною розтягу та направляючими роликами, між якими розташований ланцюг, яка відрізняється тим, що важіль виконано двоплечим, одне плече якого виконано вилкоподібним та шарнірно з'єднано з роликами, а кінець другого плеча виконано гачкоподібним та з'єднаний з пружиною розтягу. 1 UA 89266 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
