Спосіб зведення литої смуги

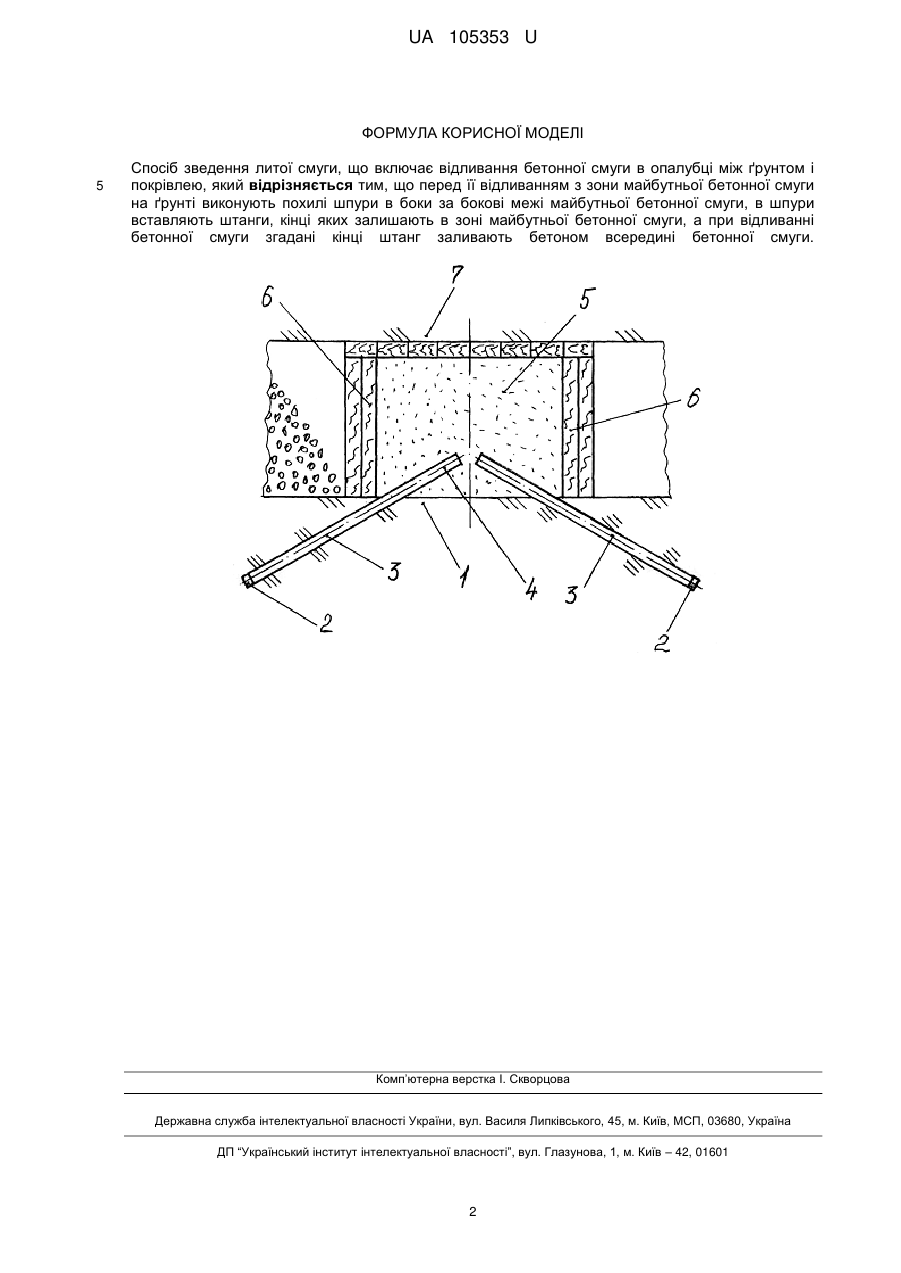

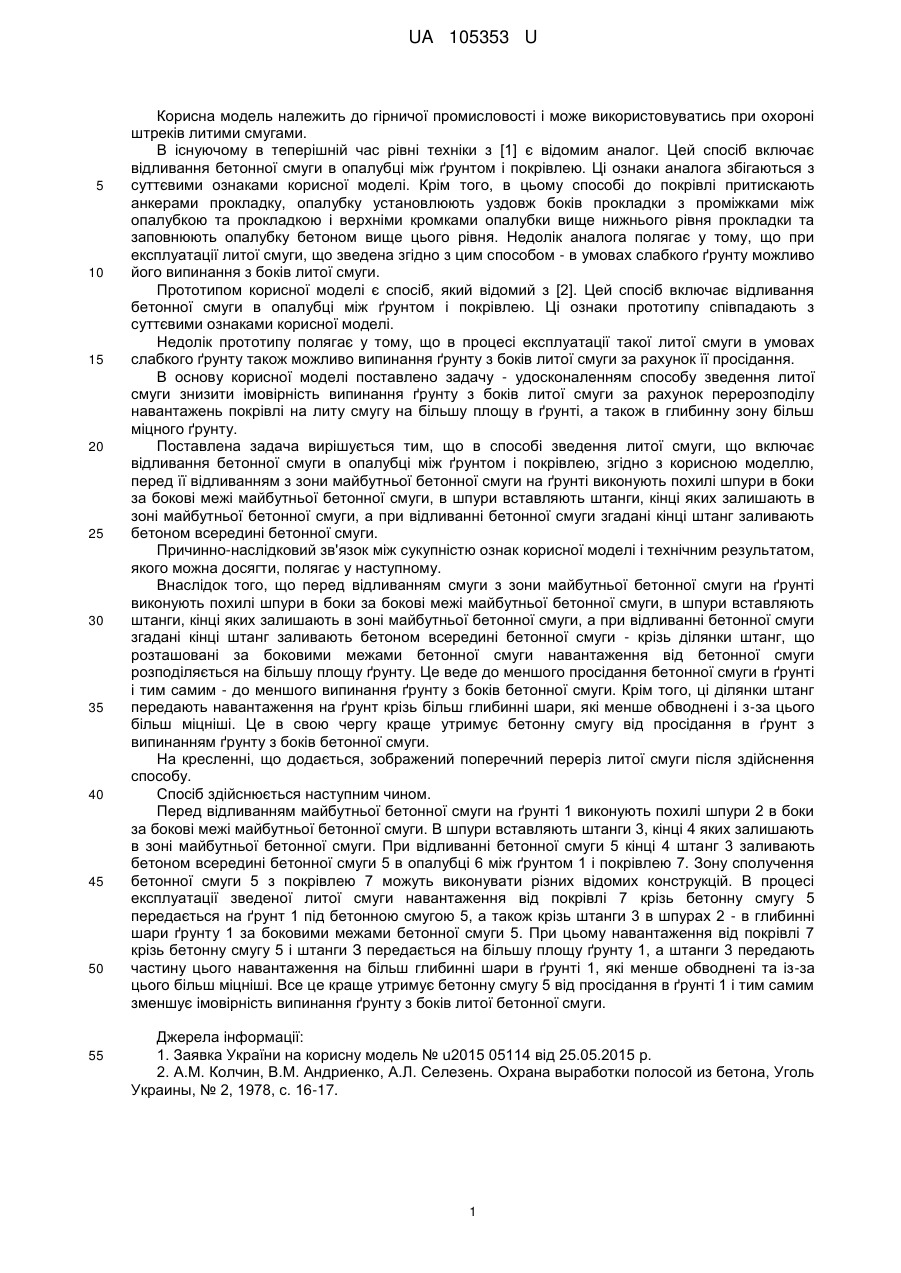

Реферат: Спосіб зведення литої смуги включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Перед її відливанням з зони майбутньої бетонної смуги на ґрунті виконують похилі шпури в боки за бокові межі майбутньої бетонної смуги, в шпури вставляють штанги, кінці яких залишають в зоні майбутньої бетонної смуги, а при відливанні бетонної смуги згадані кінці штанг заливають бетоном всередині бетонної смуги. UA 105353 U (12) UA 105353 U UA 105353 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, в цьому способі до покрівлі притискають анкерами прокладку, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Недолік аналога полягає у тому, що при експлуатації литої смуги, що зведена згідно з цим способом - в умовах слабкого ґрунту можливо його випинання з боків литої смуги. Прототипом корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Недолік прототипу полягає у тому, що в процесі експлуатації такої литої смуги в умовах слабкого ґрунту також можливо випинання ґрунту з боків литої смуги за рахунок її просідання. В основу корисної моделі поставлено задачу - удосконаленням способу зведення литої смуги знизити імовірність випинання ґрунту з боків литої смуги за рахунок перерозподілу навантажень покрівлі на литу смугу на більшу площу в ґрунті, а також в глибинну зону більш міцного ґрунту. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею, згідно з корисною моделлю, перед її відливанням з зони майбутньої бетонної смуги на ґрунті виконують похилі шпури в боки за бокові межі майбутньої бетонної смуги, в шпури вставляють штанги, кінці яких залишають в зоні майбутньої бетонної смуги, а при відливанні бетонної смуги згадані кінці штанг заливають бетоном всередині бетонної смуги. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що перед відливанням смуги з зони майбутньої бетонної смуги на ґрунті виконують похилі шпури в боки за бокові межі майбутньої бетонної смуги, в шпури вставляють штанги, кінці яких залишають в зоні майбутньої бетонної смуги, а при відливанні бетонної смуги згадані кінці штанг заливають бетоном всередині бетонної смуги - крізь ділянки штанг, що розташовані за боковими межами бетонної смуги навантаження від бетонної смуги розподіляється на більшу площу ґрунту. Це веде до меншого просідання бетонної смуги в ґрунті і тим самим - до меншого випинання ґрунту з боків бетонної смуги. Крім того, ці ділянки штанг передають навантаження на ґрунт крізь більш глибинні шари, які менше обводнені і з-за цього більш міцніші. Це в свою чергу краще утримує бетонну смугу від просідання в ґрунт з випинанням ґрунту з боків бетонної смуги. На кресленні, що додається, зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюється наступним чином. Перед відливанням майбутньої бетонної смуги на ґрунті 1 виконують похилі шпури 2 в боки за бокові межі майбутньої бетонної смуги. В шпури вставляють штанги 3, кінці 4 яких залишають в зоні майбутньої бетонної смуги. При відливанні бетонної смуги 5 кінці 4 штанг 3 заливають бетоном всередині бетонної смуги 5 в опалубці 6 між ґрунтом 1 і покрівлею 7. Зону сполучення бетонної смуги 5 з покрівлею 7 можуть виконувати різних відомих конструкцій. В процесі експлуатації зведеної литої смуги навантаження від покрівлі 7 крізь бетонну смугу 5 передається на ґрунт 1 під бетонною смугою 5, а також крізь штанги 3 в шпурах 2 - в глибинні шари ґрунту 1 за боковими межами бетонної смуги 5. При цьому навантаження від покрівлі 7 крізь бетонну смугу 5 і штанги З передається на більшу площу ґрунту 1, а штанги 3 передають частину цього навантаження на більш глибинні шари в ґрунті 1, які менше обводнені та із-за цього більш міцніші. Все це краще утримує бетонну смугу 5 від просідання вґрунті 1 і тим самим зменшує імовірність випинання ґрунту з боків литої бетонної смуги. Джерела інформації: 1. Заявка України на корисну модель № u2015 05114 від 25.05.2015 р. 2. A.M. Колчин, В.М. Андриенко, А.Л. Селезень. Охрана выработки полосой из бетона, Уголь Украины, № 2, 1978, с. 16-17. 1 UA 105353 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зведення литої смуги, що включає відливання бетонної смуги в опалубці між ґрунтом і покрівлею, який відрізняється тим, що перед її відливанням з зони майбутньої бетонної смуги на ґрунті виконують похилі шпури в боки за бокові межі майбутньої бетонної смуги, в шпури вставляють штанги, кінці яких залишають в зоні майбутньої бетонної смуги, а при відливанні бетонної смуги згадані кінці штанг заливають бетоном всередині бетонної смуги. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
