Пристрій для зварювання полімерних матеріалів при виготовленні надувних човнів

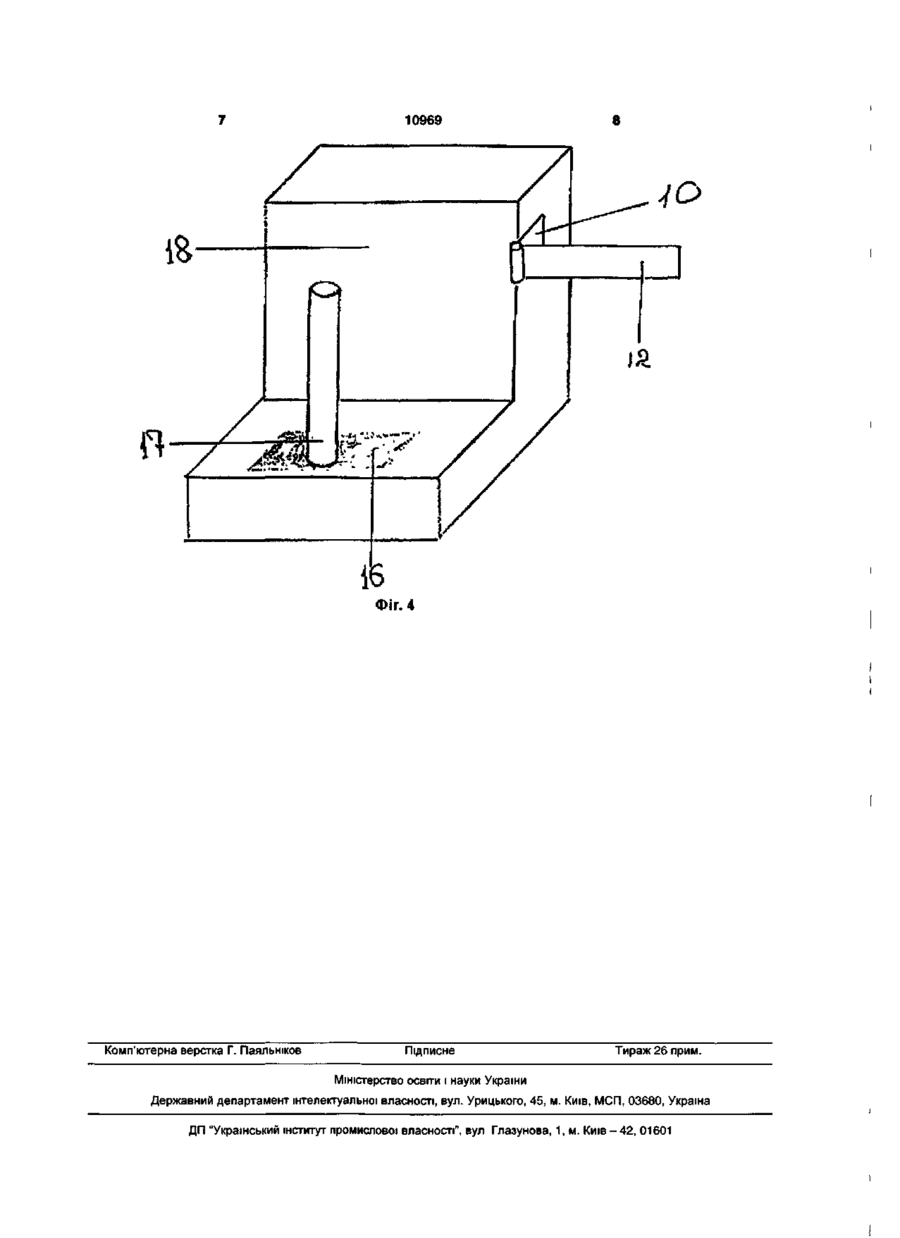

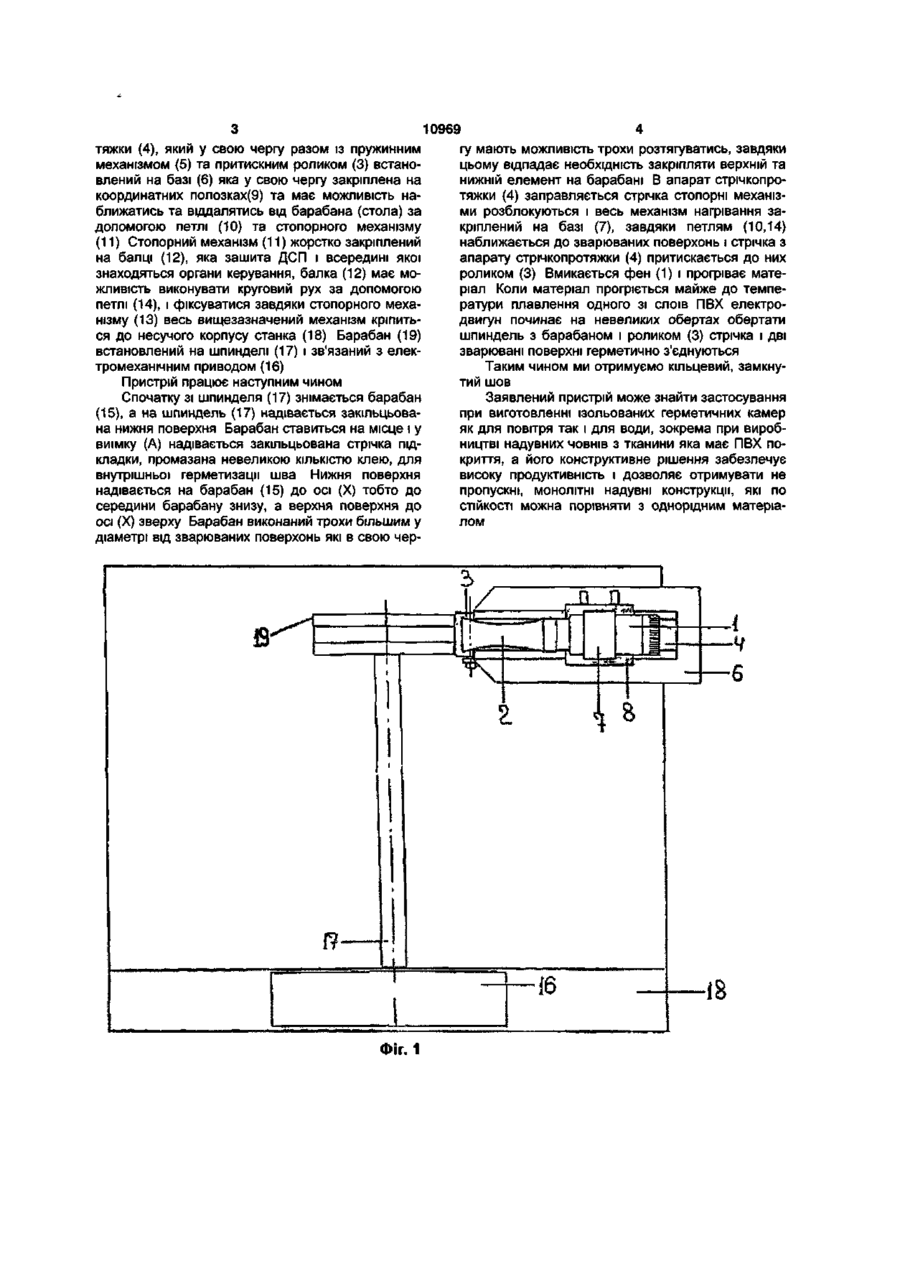

1 Пристрій для зварювання полімерних матеріалів при виготовленні надувних човнів, який містить зварювальний ролик, змонтований у тримачі, нагрівач та електродвигун, який відрізняється тим, що містить барабан, закріплений на шпинделі, з'єднаний з електродвигуном, який у центрі має заглиблення, причому нагрівач являє собою фен, закріплений на механізмі стрічкопротяжки, який разом із роликом змонтований на базі, а ролик підпружинений відносно нагрівача, база закріплена на петлі і має стопорний механізм 2 Пристрій за п 1, який відрізняється тим, що база встановлена на координатних полозках 3 Пристрій за п 1, який відрізняється тим, що ролик виконаний з термостійкої гуми 4 Пристрій за п 1, який відрізняється тим, що матеріалом, який зварюють, є полівінілхлорид Корисна модель відноситься до пристроїв, призначених для термічного зварювання різних матеріалів, і може бути використаний для виготовлення ізольованих герметичних камер, як для повітря так і для води, зокрема для виготовлення надувних човнів з тканини яка має ПВХ покриття Відомий пристрій для зварювання полімерних матеріалів, який має встановлений на осі з можливістю обертання зварювальний ролик, який містить фторопластове покриття для уникнення прилипання його до зварюваної плівки Пристрій також має рукоятку з теплоізоляційного матеріалу та нагрівач [див Авторське свідоцтво СРСР №241654, кл В29С 65/36, 1969] Однак, у відомому пристрої нагрівач виконаний у вигляді індукційних котушок і встановлений по обидві сторони ролику в теплоізоляційному корпусі, що ускладнює конструкцію пристрою Найбільш близьким за технічною суттю до корисної моделі є пристрій для зварювання полімерних плівок, який має стіл з направляючою, на яку встановлений з можливістю пересування зварювальний ролик, змонтований у тримачі, нагрівач та електродвигун [див Семячкин С Е Современные способы сварки пластических масс - М Трудрезервиздат, 1959, с 59] Однак, у вищезазначеного пристрої нагрівач змонтований в самому ролику, відсутня також пружиняча система на тримачі ролика, що негативно впливає на якості зварного шву В основу пристрою поставлено завдання вдосконалення конструкції пристрою для зварювання полімерних плівок та поліпшення якості зварюваного шва, шляхом виносу нагрівача з ролику, виконання нагрівання за допомогою фену і виконанні ролика підпружиненим відносно нагрівача, що дозволить отримувати не пропускні, МОНОЛІТНІ надувні конструкції Рішення поставленої задачі досягається тим, що у пристрої для зварювання полімерних матеріалів при виготовленні надувних човнів, який містить зварювальний ролик, змонтований у тримачі, нагрівач та електродвигун, згідно з корисною моделлю, містить барабан закріплений на шпинделі, з єднаний з електродвигуном, який у центрі має заглиблення, причому нагрівач являє собою фен, закріплений на механізмі стріч копротяжки, який разом із роликом змонтований на базі, а ролик підпружинений відносно нагрівача, база закріплена на петлі і має стопорний механізм Суть корисної моделі пояснюється ілюстративним матеріалом, на якому зображено наступне фіг 1 - пристрій для зварювання полімерних матеріалів (варіант 1), вигляд спереду, фіг 2 - те саме, вигляд зверху, фіг 3 - вигляд барабану зверху та збоку, фіг 4 - несучий корпус станка Пристрій містить промисловий електричний фен (1) на КІНЦІ якого знаходиться сопло (2), фен, закріплений на координатних полозках(8) і завдяки пристрою (7) з'єднується з механізмом стрічкопро CD О) тяжки (4), який у свою чергу разом із пружинним механізмом (5) та притискним роликом (3) встановлений на базі (6) яка у свою чергу закріплена на координатних полозках(9) та має можливість наближатись та віддалятись від барабана (стола) за допомогою петлі (10) та стопорного механізму (11) Стопорний механізм (11) жорстко закріплений на балці (12), яка зашита ДСП і всередині якої знаходяться органи керування, балка (12) має можливість виконувати круговий рух за допомогою петлі (14), і фіксуватися завдяки стопорного механізму (13) весь вищезазначений механізм кріпиться до несучого корпусу станка (18) Барабан (19) встановлений на шпинделі (17) і зв'язаний з електромеханічним приводом (16) Пристрій працює наступним чином Спочатку зі шпинделя (17) знімається барабан (15), а на шпиндель (17) надівається закільцьована нижня поверхня Барабан ставиться на місце і у виїмку (А) надівається закільцьована стрічка підкладки, промазана невеликою КІЛЬКІСТЮ клею, для внутрішньої герметизації шва Нижня поверхня надівається на барабан (15) до осі (X) тобто до серединибарабану знизу, а верхня поверхня до осі (X) зверху Барабан виконаний трохи більшим у діаметрі від зварюваних поверхонь які в свою чер Фіг. 1 10969 гу мають можливість трохи розтягуватись, завдяки цьому відпадає необхідність закріпляти верхній та нижній елемент на барабані В апарат стрічкопротяжки (4) заправляється стрічка стопорні механізми розблокуються і весь механізм нагрівання закріплений на базі (7), завдяки петлям (10,14) наближається до зварюваних поверхонь і стрічка з апарату стрічкопротяжки (4) притискається до них роликом (3) Вмикається фен (1) і прогріває матеріал Коли матеріал прогріється майже до температури плавлення одного зі слоїв ПВХ електродвигун починає на невеликих обертах обертати шпиндель з барабаном і роликом (3) стрічка і дві зварювані поверхні герметично з'єднуються Таким чином ми отримуємо кільцевий, замкнутий шов Заявлений пристрій може знайти застосування при виготовленні ізольованих герметичних камер як для повітря так і для води, зокрема при виробництві надувних човнів з тканини яка має ПВХ покриття, а його конструктивне рішення забезпечує високу продуктивність і дозволяє отримувати не пропускні, МОНОЛІТНІ надувні конструкції, які по СТІЙКОСТІ можна порівняти з однорідним матеріалом V/////JL у-у г ».Ф 69601. 10969 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
